viernes, 13 de abril de 2018

Aumec 1070

Cosechadora fabricada por esta empresa del sur santafesino cuyos opcionales incluía cabina panorámica y triturador de paja.
La planta impulsora Diésel era a elección del cliente en acuerdo con el fabricante.
El chasis era autoportante en chapas de acero plegadas, el complejo trillador lleva todos sus ejes en acero de primera calidad, y los movimientos están montados sobre cojinetes a bolillas, totalmente equipados con correas en "V".

Lugar de producción: Arequito, Departamento Caseros, provincia de Santa Fe.

Inicio de producción: 1984?
Término de producción: 199X
Origen: Argentina

Transmisión:
Diferencial con caja de alta y baja y palieres flotantes en baño de aceite. Engranajes templados y rectificados construidos en cromo níquel.
Freno a disco aplicado a la caja de velocidades.
Total 11 velocidades + 2 marchas atrás
1era:   Baja    3,36 Km/h.
          Alta     3,94 Km/h.

2da:    Baja    4,72 Km/h.
           Alta    5,54 Km/h.

3era:   Baja     6,93 Km/h.
           Alta     8,14 Km/h.

4ta:    Baja      8,95 Km/h.
          Alta      10,52 Km/h.

5ta    Directa   19,72 Km/h.

Marcha atrás: Baja 4,70 Km/h.  Alta 5,52 Km/h.

Para marchar en caminos, con sólo cambiar una polea se aumenta la velocidad hasta 26 Km/h.

Dirección: Sistema hidrostático con amplio radio de giro.

Plataforma: 16 pies de corte, embocador flotante, sistema sin fin.
Con levante totalmente hidráulico completamente seguro y rápido, que permite levantar la plataforma para realizar un corte de hasta 1,65m. desde el nivel del suelo. Construida para su rápido desmonte, tarea que se puede realizar en 5 minutos.

Molinete: retráctil con púas de acero flexible.
Cantidad de paletas: 6. Diámetro. 1300 mm.
Velocidad regulable desde la cabina, mediante la válvula reguladora de caudal.

Cilindro: Mando independiente
8 barras batidoras de 1070 mm. de ancho y 570 mm. de diámetro.
Engranajes intercambiables en baño de aceite. La velocidad puede variarse desde 250 hasta 1300 r.p.m.

Cóncavo: Reversible y regulable. Construido en una sola pieza con 9 barrotes.
Equipada con reglaje a control remoto.

Sacapajas:
Equipada con 4 sacapajas de 3300 r.p.m. de largo de 5 saltos. Montados sobre cojinetes a bolillas de diseño especial.

Sistema de limpieza:
De primera y segunda limpieza. Con zarandón sistema americano regulable en tres secciones.
La zaranda de segunda limpieza mide 1500 mm. de largo por 1035mm de ancho.
El ventilador regulable en presión y a volumen constante, expulsa el aire simultáneamente por dos salidas al zarandón y a la zaranda de segunda limpieza, en forma regulable.
Cernidor de tipo ajustable que permite trabajar en bolsas o a granel, o viceversa, sin detener la marcha de la máquina.

Rodados:
Adelante: 1,48x30''     Atrás: 11.00''x16''.

Tolva para granos:
Con capacidad para 2000 Kg. Sin fín de descarga de 262 mm. de diámetro que permite la descarga en un minuto. Con sistema de embrague electromagnético.

Sistema eléctrico: 12V. Batería: 1x12V.
DATOS: Tadeo Buratovich

jueves, 5 de octubre de 2017

Deutz-Fahr AX 4.100 / AX 4.100 L

Sucesor natural del AX 3.100, lanzado al mercado a fines de 1988 (concretamente, en el mes de diciembre).
El tablero de instrumentos incluía interruptor de contacto y luces, pulsadores de bocina/de arranque control de indicadores ópticos. Indicadores ópticos de carga de alternador, reserva de combustible, temperatura del aceite, presión de aceite, temperatura del motor, filtro de aire y luz de alta y destello.
Otros instrumentos con los que contaba: medidores de escala (voltímetro, nivel de combustible, temperatura del motor, cronotaquímetro) y asiento con regulaciones de posición horizontal y vertical, ajuste según peso del operador. La cabina era opcional, siendo de serie en algunas versiones.
Se ofrecía en dos colores: la versión L en rojo y el resto en el tradicional color verde.
También, en dos versiones de tracción: una simple y otra de doble tracción, cuya caja de velocidad brinda comodidad de operación, tanto durante el trabajo como el transporte.
Según referencias de la empresa: "Además, su excelente escalonamiento de marchas permite elegir la velocidad correcta para cada labor y condición de terreno.
Su eficiencia de tracción en las cuatro ruedas ofrece un gran rendimiento en tareas de labranza, y su facilidad de validación de trocha hacen el Deutz-Fahr AX 4.100 Doble Tracción fácilmente adaptable a cualquier tarea de cultivo".
Agradecimiento por el material a Hugo Mottura / Pablo Fontana

Lugar de fabricación: Haedo, partido de Morón, Provincia de Buenos Aires

Inicio de fabricación: fines de 1988
Fin de fabricación: 1996
Origen: Argentina

Motor: F5L913
Ciclo: Diesel 4 tiempos
N° de cilindros: 5 en línea, verticales
Cilindrada (cc): 5106
Diámetro x carrera (mm): 102 x 125
Potencia (CV DIN): 95 @ 2300 RPM
Par Motor (Nm DIN @ RPM): 314 @ 1600
Relación de compresión: 17 a 1
Combustible: gas oil
Orden de inyección: 1-5-3-4-2
Sistema de combustible: inyección directa
Bomba inyectora: Bosch
Lubricación: circulación forzada por intercambiador de calor.
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Filtro de aire: seco con válvula y luz indicadora, cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire mediante turboventilador axial accionado por 2 correas en V.
Consumo especifico de combustible (g/CVh / g/kWh): 168 / 228
Tracción: 4x2 trasera
Embrague: LUK a diafragma doble de 330mm / 295mm.
Caja de velocidades: engranajes
Velocidades: 8 adelante + 2 M.A. con alta y baja.
Velocidades baja: 4,0 / 8,0 / 9,4 / 18,7. M.A.: 4,5
Velocidades alta: 6,6 / 13,2 / 15,5 / 30,7. M.A.: 7,4
Árbol toma de potencia: diámetro (según DIN 9611) 1 3/8''.
Revoluciones (RPM): 540 a 1920.
Sistema hidráulico: con depósito de aceite independiente de transmisión.
Control remoto: standard.
Válvulas distribuidoras: 1 para cilindro de doble efecto.
Frenos: de accionamiento mecánico, de tambor sobre árbol intermedio
Rodado delantero: 7,50x20'' con 1,9 bar de presión de inflado.
Rodado trasero: 18,4x34'' (Opcional 23,1x30'') con 1,1 bar de presión de inflado.
Equipo hidráulico: levante normal con control remoto.
Opcional: K35 categoría II, adicional al control remoto.
Dirección: hidrostática.
Sistema eléctrico: 12V. Batería: 2x6V 180Ah. Alternador: 12V 28A. Motor de arranque: 12V 3kW (4CV).

CAPACIDADES
Aceite circuito hidráulico control remoto/K35 (litros): 15/12
Aceite motor total/aceite en cárter (litros): 13,5/12
Tanque de combustible (litros): 145
Aceite de transmisión (litros): 60
PESOS
Contrapesos de lastre (kg): 734
Agua en neumáticos (kg): 760
Total con lastre y cabina (kg): 3900
DIMENSIONES
Largo máximo (mm): 3880
Ancho máximo (mm): 2270
Altura máxima - al silenciador - (mm): 2591
Distancia entre ejes (mm): 2410
Trocha delantera variable min (mm):1400
Trocha delantera variable máx. (mm): 2080
Trocha trasera variable min (mm): 1450
Trocha trasera variable máx. (mm): 1850
Despeje del eje delantero (mm): 568.

domingo, 21 de agosto de 2016

El Granjero MT-15

Según la web de la empresa: "fueron diseñadas y elaboradas bajo el resultado de estudios y experiencias, sobre todo tipo de pastos y malezas, habiéndose logrado una máquina sencilla, de alto rinde y económico mantenimiento, ya que su robusta construcción le permite trabajar a pleno, en forma continua, aun en condiciones desfavorables".
Según la nota de la revista Chacra de 1990: "Es una máquina económica y pienso que tendrá buenos resultados, aunque las ventas irán caminando de acuerdo a la marcha el país. No obstante y tras indicar que el ritmo de producción previsto es de 25 unidades semanales, para llegar a un promedio ideal de ventas de 100 maquinas mensuales.
Fullana no deja de destacar que a menos de 40 días de haber comenzado la fabricación de este nuevo modelo, ya se han colocado unas 50 desbrozadoras MT 15 de las cuales no todas fueron entregadas, ya que debido a la gran cantidad de pedidos, la fábrica, que se esta adecuando a la producción de este nuevo producto, aún no da abasto para satisfacer a todos".
Agradecimiento especial por el material a Tadeo Buratovich (Arequito, Santa Fe).

Lugar de fabricación: 9 de Julio, provincia de Buenos Aires.

Inicio de fabricación: 1990
Fin de fabricación: 20XX
Origen: Argentina


Motor: Villa
Ciclo: Otto
N° de cilindros: monocilíndrico.
Potencia (HP): 8
Refrigeración: aire
Sistema de combustible: carburador
Combustible: nafta super
Transmisión de avance corte con caja reductora y un motor de 8 HP que transmite el movimiento mediante correas en “V″.
Caja reductora formada por dos piñones y dos coronas lubricadas con grasa de litio.
Embrague avance palanca con polea tensora que acopla y desacopla el sistema motriz de la máquina.
Tracción delantera con sistema diferencial de criques (derecho e izquierdo) que compensa las diferencias de giro.
Sistema de corte altura de corte regulable.
Cuchilla de acero aplicada sobre eje porta cuchilla.
Dirección a través del eje de dirección con barra y leva, comanda el giro de la rueda trasera logrando maniobrabilidad.
Plataforma chapa laminada en caliente de 1/8" de espesor, reforzada y plegada para garantizar su resistencia.
Rodado delantero: 330x8"
Rodado trasero: 400x8"
Peso: 150 kg
Velocidad de avance: 8 km/h
Ancho de corte: 70 cm

miércoles, 3 de agosto de 2016

Mancini 8220

Según la revista "Chacra": "En un campo cercano a la localidad de General Baldissera, Córdoba, donde se levanta su planta industrial, Industrias Mancini SACIA presentó su tractor articulado modelo 8220.
Convencido de que los tractores del futuro serán aquellos que superen los 200 HP de potencia, el ing. Rubén Champrone, jefe del departamento de ingeniería de la empresa, explicó como Industrias Mancini decidió evolucionar de su primer modelo articulado - el 8180 - al 8220 con motor Scania de 220 HP.
El motivo de su fabricación es que la firma avizora -previo estudio de mercado realizado especialmente - que el parque de tractores del país tendería al uso de implementos de envergadura que permitirán una mayor eficiencia productiva del trabajo.
En este sentido, Champrone destacó la solidez estructural del 8220 y su gran transferencia de tracción al piso, similar en ambo ejes, que brinda la misma transmisibilidad en las 4 ruedas, lo cual reduce el patinamiento".
Otro de los tractores articulados presentados a fines de aquella década del 80', la más prolífica para este tipo de vehículos.
Equipado con cabina con vidrios templados y tonalizados y ventana superior de ventilación, asiento anatómico totalmente regulable con apoyabrazos incluidos, luz interior, radio am-FM y limpiaparabrisas delantero y trasero; tablero equipado con tacómetro, indicadores de presión de aceite del motor y temperatura del motor, nivel de combustible, voltímetro, manómetro de presión de aire, protector sonoro y lumínico de presión de aceite, temperatura de motor y carga del alternador, luces testigo de giro - intermitente - luz alta - filtro de aire tapado - combustible - presión de aire - carga del alternador y solenoide de parada directa incorporado al motor.
Luces de trabajo delanteras y traseras con dos y cuatro faros respectivamente, luces de alta y baja - posición - giro - intermitentes - stop de freno y sistema reglamentario para circular por carreteras.
OPCIONAL: Aire acondicionado.
Agradecimiento especial por el material a Nicolas Lerch / Tadeo Buratovich

Lugar de fabricación: General Baldissera, Departamento Marcos Juárez, Provincia de Córdoba

Inicio de fabricación: 1990
Fin de fabricación: 1994?
Origen: Argentina

Motor: Scania DN11
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 11000
Diámetro x carrera (mm): 127 x 145
N° de cilindros: 6 en línea, verticales
Potencia (CV DIN @ RPM): 220 @ 2200
Par Motor (mKg DIN @ RPM): 79 @ 1200
Relación de compresión: 16:1
Sistema de combustible: Inyección directa
Bomba inyectora: de tipo lineal
Combustible: Gas-Oil
Orden de inyección: 1-5-3-6-4-2
Refrigeración: agua, radiador con ventilador
Filtro de aire: tipo seco
Prefiltro: ciclónico incorporado
Consumo específico (g/kWh): 227
Tracción: 4WD
Embrague: bidisco en seco, de accionamiento mecánico a pedal.
Caja de cambios: manual Eaton-Fuller TA 9510 de engranajes de toma constante y permanente
Velocidades: 10 adelante + 2 M.A.
Velocidades con 18,4x34'' ALTA (km/h): 7,35; 11,00; 14,70; 20,14; 27,30. M.A.: 7,05.
                                           BAJA (km/h): 2,30; 3,44; 4,70; 6,30; 8,50. M.A: 1,98.
Sistema motriz de transmisión y cabina montados mediante tacos de goma, a los efectos de disminuir vibraciones y nivel de ruido.
Ejes: Núcleo diferencial y mandos finales Eaton con carcaza integral Mancini en acero. Diferencial trasero fijo y delantero pivotante ± 15° con sistema de pívot central. Reducción final planetaria en las 4 ruedas.
Caja de transferencia: mecánica, con engranajes y ejes sobre rodamientos cónicos. Montada sobre tacos de goma.
Articulación: montada sobre rodamientos en doble hilera de rodillos cilíndricos rotulados, pernos de acero templado, lubricados y sellados contra entrada de impurezas mediante doble retén. Articulación de ±40°
Freno de servicio: a discos, accionados en las cuatro ruedas con distribución de cuatro morzadas, una en cada mando final. Sistema servoasistido hidroneumáticamente.
Sistema hidráulico: centro abierto, con bomba de engranajes de 110 lts/min, acoplada directamente a la PTO de la distribución del motor.
Válvula divisora de flujo atendiendo con prioridad al circuito de dirección y secundariamente al circuito de la hidráulica de trabajo sistema Load Sensing.
Circuito de dirección equipado con UHD orbital, válvula block incorporada, 2 cilindros de doble acción y válvula de alivio de presión.
Válvula de comando modular, con válvula de alivio principal, para el control remoto.
Filtro de aspiración Magneto Mecánico, caudal de 120 lts/min; filtro de retorno de 140 lts/min de pasaje y capacidad de 15μ de la malla celulósica.
Barra de tiro: con desplazamiento lateral y traba de posición. Perfecta visibilidad del perno del enganche desde la cabina.
Dirección: asistida.
Neumáticos: ocho 18,4x34'' / cuatro 23,1x30'' / cuatro 23,1x26 R2 arroceros.
Sistema eléctrico: 24V. Batería: 2x12V 160Ah c/u. Alternador: 55A. Cableado principal y secundario antillama, totalmente protegido por forros de cobertura, sostenidos en posición mediante precintos.

PESOS
En orden de marcha con 18,4x34'' duales (sin lastre) (kg): 9800.
En orden de marcha con 18,4x34'' duales (lastrado interno) (kg): 11400.

ABASTECIMIENTOS
Tanque de gasoil (litros): 600; sobre módulo trasero.
Dirección (litros): 3,8
Aceite motor (litros): 25
Refrigerante (litros): 47
Sistema hidráulico (litros): 60
DIMENSIONES
Distancia entre ejes (mm): 3060
Largo total (mm): 5900
Altura total hasta superior de cabina (mm): 3250
Altura total hasta superior de toma de aire (mm): 3400
Altura total hasta la parte superior del techo (mm): 2250
Altura hasta la columna de dirección (mm): 2000
Radio de giro externo (mm): 5650
Ángulo de articulación/pivoteo: 40° / 15°
Luz libre desde el suelo (hasta barra de tracción) (mm): 520

Y el folleto en portugués, cuyo destino era Brasil!

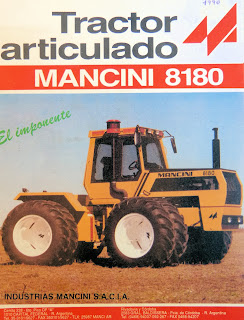

Mancini 8180

Bajo el slogan publicitario de "El imponente", este fue uno de los dos modelos de Mancini que venían de serie con motor Deutz o Cummins.
Era más "pequeño", liviano y sin alta y baja comparado con el 8220.
Presentaba cabina con vidrios templados y tonalizados y ventana superior de ventilación, asiento anatómico totalmente regulable con apoyabrazos incluidos, luz interior, radio AM-FM y limpiaparabrisas delantero y trasero.
Luces de trabajo delanteras y traseras con dos y cuatro faros respectivamente, luces de alta y baja - posición - giro - intermitentes - stop de freno. Sistema reglamentario para circular por carreteras.
OPCIONAL: Aire acondicionado y toma de potencia.
Presentaba un sistema de chasis delantero y trasero conformado en chapa de acero plegada y soldada con uniones transversales.
Agradecimiento especial a Tadeo Buratovich (Arequito, Santa Fe) por el material y la colaboración.

Lugar de fabricación: General Baldissera, Departamento Marcos Juárez, Provincia de Córdoba

Inicio de fabricación: 1990
Fin de fabricación: 1994?
Origen: Argentina

MOTOR: Cummins 6CT 8.3
Alimentación: turbocompresor y postenfriador
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 8270
N° de cilindros: 6 en línea, verticales
Diámetro x Carrera (mm): 114 x 135
Potencia (CV DIN 6270B @ RPM): 200 @ 2200
Par Motor (mkg @ RPM): 84,5 @ 1500
Relación de compresión: 17,3:1
Filtro de aire: seco con elementos filtrantes de papel micrométrico, con cartucho de seguridad.
Refrigeración: por circulación de agua con radiador aspirado.
Control de temperatura por válvula termostática.
Sistema de combustible: inyección directa
Bomba inyectora: lineal
Combustible: gas oil
Orden de inyección: 1-5-3-6-4-2

Motor: Deutz BF6L 913, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Alimentación: turbocompresor
Cilindrada (cm3): 6128
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 102 x 125.
Potencia (HP RPM): 185 @ 2400.
Par motor (KgM RPM): 61,8 @ 1650.
Relación de compresión: 15,5:1.
Combustible: gas oil
Consumo específico (g/kwh): 210
Enfriamiento: aire a presión, por turboventilador axial.
Prefiltro: ciclónico incorporado
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco, válvula y luz indicadora. 1° elemento de papel y 2° de seguridad de paño.

Tracción: 4WD
Embrague: bidisco en seco, de accionamiento hidráulico.
Caja de cambios: manual Eaton-Fuller TA 9510 de engranajes de toma constante y permanente, con doble árbol secundario.
Velocidades: 10 + 2 M.A.
Velocidades con 18,4x34'' (km/h): 2,30; 3,44; 4,70; 6,30; 8,50; 11,00; 14,70; 20,14; 27,20. M.A: 1,98; 7,05.
Sistema motriz de transmisión y cabina montados mediante tacos de goma, a los efectos de disminuir vibraciones y nivel de ruido.
Núcleo diferencial y mandos finales Eaton con carcaza integral Mancini en acero. Diferencial trasero fijo y delantero pivotante ± 15° con sistema de pivot central. Reducción final planetaria en las 4 ruedas.
Caja de transferencia: mecánica, engranajes y ejes sobre rodamientos cónicos. Montada sobre tacos de goma.
Articulación: montada sobre rodamientos en doble hilera de rodillos cilíndricos rotulados, pernos de acero templado, lubricados y sellados contra entrada de impurezas mediante doble retén. Articulación de ±40°
Freno de servicio: a discos, accionados en la salida de la caja de transferencia, hacia el diferencial delantero mediante carcaza y con distribución de cuatro mordazas, una en cada mando final. Sistema servoasistido hidráulicamente.
Sistema hidráulico: centro abierto, bomba de engranajes de 106 lts/min, acoplada directamente a la PTO de la distribución del motor. - Válvula divisora de flujo atendiendo con prioridad al circuito de dirección y secundariamente al circuito de la hidráulica de trabajo sistema Load Sensing.
Circuito de dirección equipado con UHD tipo orbital, válvula block incorporada, 2 cilindros de doble acción y válvula de alivio de presión. Válvula de comando modular, con válvula de alivio principal, para el control remoto.
Filtro de aspiración Magneto Mecánico, caudal de 120 lts/min; filtro de retorno de 140 lts/min de pasaje y capacidad de 15μ de la malla celulósica.
Barra de tiro: desplazamiento lateral y traba de posición. Visibilidad del perno del enganche desde la cabina.
Tanque de combustible (litros): 455; sobre el módulo trasero.
Aceite de motor total (litros): 17,5
Neumáticos: ocho 18,4x34'' / cuatro 23,1x30'' / cuatro 23,1x26'' R2 arroceros.
Aceite circuito hidráulico total (litros): 80
Sistema eléctrico: 12V. Batería: 1x12V 190Ah. Alternador: 55A.
Cableado principal y secundario antillama, totalmente protegido por forros de cobertura, sostenidos en posición mediante precintos.

PESOS
En orden de marcha con 18,4x34'' duales (sin lastre) / (lastrado interno) (kg): 8500 / 10400.

viernes, 19 de diciembre de 2014

Giubergia Super GTE

La cosechadora automotriz Giubergia modelo Super GTE, era una Super GT remozada (manteniendo la misma mecánica), pero desactualizada y por lo tanto, con elementos remanentes y de rezago de lo que había quedado de la vieja fábrica situada en las cercanías de la Ruta Nacional 8 (la cual ya no les pertenecía, tras el cierre a principios de los 80's) más lo que se pudiera conseguir en aquel momento en el mercado.
Quien se encargó de la breve producción fue uno de los familiares de Santiago Giubergia, en un taller céntrico (antigua fábrica de Giubergia) de calle Moreno 694, Venado Tuerto (hoy ocupado por el laboratorio Fox y un edificio).
De serie, equipaba cabina panorámica de amplia superficie vidriada y tonalizada para el operador.
El equipamiento opcional incluía plataforma flexible para 7 y 9 surcos, cilindro y cóncavo dentados para soja y poroto y triturador. Agradecimiento especial por la colaboración a Matteo Nižetić.

Lugar de producción: Venado Tuerto, departamento General López, provincia de Santa Fe.

Inicio de producción: 1990.
Término de producción: 1993 (aprox).
Origen: Argentina

Motor: Perkins 6-354 Turbo, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
N° de cilindros: 6 en línea, verticales.
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP): 135 a 2.800 r.p.m.
Par motor (kgm): 38 a 1.250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: C.A.V. rotativa
Orden de encendido: 1-5-3-6-2-4.
Combustible: Gas oil
Lubricación: forzada, filtrado externo de flujo total
Filtro de combustible: trampa de agua, dos filtros primaros y uno secundario
Refrigeración: líquida, dos circuitos con bomba de agua centrífuga.
Filtro de aire: tipo seco, elemento primario de celulosa y 1 interno secundario de seguridad.

OPCIONAL Motor: Deutz BF6L 913
Ciclo: Diesel cuatro tiempos
Diámetro x carrera (mm): 102 x 125
Cilindrada (cm3): 6128
N° de cilindros: 6 en línea, verticales
Potencia (CV RPM): 160 @ 1600
Par motor (Nm RPM): 491 @ 1650
Relación de compresión: 15,5:1
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa.
Bomba inyectora: Bosch linea.
Combustible: gas oil
Lubricación: forzada por intercambiador de calor.
Refrigeración: aire, mediante turboventilador axial
Filtro de combustible: doble, primario de fieltro tubular y secundario de tipo estrella.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.

Transmisión: 4x2 a las ruedas delanteras
Embrague: monodisco en seco de accionamiento hidráulico de 11"
Caja de velocidades: Urvig, de 5 adelante + M.A.
Diferencial: Urvig.
Eje principal tubular con puntas cambiables y rodillos Timken, rodamientos de doble hilera en palieres y porta corona.
Freno hidráulico sobre el eje principal.
Sistema hidráulico: Venturi, para levante de plataforma, dirección y variador de velocidad.
Variador de velocidad motriz: de poleas y correas dobles desplazables compensatorias.
Variador de velocidad ventilador de primera limpieza: sistema manual de polea expansionada y correa de sección "D"
Limpieza: primera limpieza con dos zarandas ajustables y dos ventiladores con variador de velocidad. Segunda limpieza con zaranda ajustable.
Sacapajas: de 5 elementos, con movimientos alternativos.
Cilindro: ancho de 1150 mm, con 8 barras batidoras. Diámetro de 550 mm y 154 kg de peso.
Cóncavo: de 14 barras, con menor separación entre alambres para cosecha fina y mayor para cosecha gruesa.
Descarga: tubo de 210 mm de diámetro a 550 RPM
Tolva integral y clasificador de granos: capacidad de 2600 litros.
Clasificador de granos a zarandas fijas y cambiables para distintos tipos de cereales.
Toma de potencia: con doble mando SAE n°1.
Acople: universal, de enganche rápido.
Rodado delantero/trasero: 18,4x30" de 8 telas / 1000x16" de 6 telas
Dirección: hidráulica
Sistema eléctrico: 12V. Batería: 1x12V.

DIMENSIONES
Alto (mm): 4300
Ancho (mm): 2800
Largo (mm): 6370
Trocha delantera / trasera (mm): 2100
Distancia entre ejes (mm): 3250
Peso sin plataforma (kg): 5890
Peso con plataforma de 19 pies (kg): 6800
