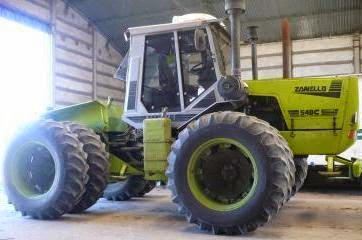

Zanello 540C

El 540C es integrante de la línea "Verde" de Zanello, está ubicado en el 3er lugar de esta línea en cuanto a potencia a partir de sus 240 HP y es un tractor de tipo articulado: se lo podría encontrar en 2 versiones en cuanto a su rodados (Simple o Dual).
Eran equipados con motor Cummins de buen rendimiento a bajas vueltas permitiendo el ahorro de combustible, es un tractor que con su relación Precio-Beneficio le dio muchas oportunidades al productor argentino, ya que a comparación de otras marcas con productos de su misma potencia se lo encontraba relativamente a un bajo precio.
La cabina disponía aire acondicionado siendo fabricada en metal, vidrios rectos templados polarizados con apertura; Radio AM/FM, encendedor, cenicero, limpiaparabrisas delanteros y traseros, alfombras laterales y laterales al tono; en cuanto al tablero posee marcadores de presión de aceite de motor, RPM del motor, carga de la batería, filtro de aire obstruido, toma de potencia accionada, luz alta, nivel de combustible, TDF acoplada, manómetro de aceite de transmisión balizas y guiñadas...
El equipamiento complementario estándar incluía barra de tiro con regulación y altura horizontal, laterales desmontables para cómodo acceso al motor, pintura de cabina en polvo termoconvertible y chasis horneado. Doble espejo retrovisor.
Como opcional se podía elegir el techo parasol metálico, tercera y cuarta salida para cilindro a control remoto de doble efecto y enganche trasero para acoplado.
El equipo lumínico delantero se compone de 2 faros con alta y baja, trasero con un faro orientable, dos faros delanteros y dos faros triples traseros de posición, freno y guiñe más luz de baliza.
Al poco tiempo de ser presentado, las ópticas delanteras fueron reemplazadas por otras de diseño mas moderno y mayor tamaño, al igual que las luces de giro, que eran de Volkswagen Gol/Senda/Saveiro.

Lugar de fabricación: Las Varillas, departamento San Justo, Provincia de Córdoba

Inicio de fabricación: 1994
Fin de fabricación: 2000
Origen: Argentina

MOTOR: Cummins 6CT 8.3
Alimentación: turbocompresor y posenfriador
Ciclo: Diésel cuatro tiempos
Cilindrada (cm3): 8270
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 114 x 135
Potencia (CV DIN 6270B @ RPM): 240 @ 2200
Par Motor (mkg @ RPM): 100 @ 1500
Sistema de combustible: inyección directa
Bomba inyectora: de tipo lineal.
Combustible: gas oil
Control de temperatura por válvula termostática.
Refrigeración: circulación de agua con radiador aspirado.
Filtro de aire: seco, elementos filtrantes de papel micrométrico, con cartucho de seguridad.
Transmisión: 4WD
Embrague: monodisco en seco a fricción, de 380 mm (15") con accionamiento mecánico a pedal.
Caja de velocidades: engranajes helicoidales en toma constante con cuatro árboles dispuestos en cascada. Acople semi-sincronizado por engranajes internas.
Accionamiento manual mediante tres palancas.
Velocidades: 3 de avances y 1 de retroceso, que combinadas con las 4 gamas totalizan 12 marchas de avance y 4 de retroceso montada sobre montantes elásticos. Diferenciales: tipo piñón y corona helicoidal.
Número de satélites: 4. Relación de transmisión: 5,50:1.
Reductor final: epicicloidal.
Número de satélites: 3. Relación de transmisión: 6,23:1.
Freno de servicio: a disco sobre salida de transmisión accionado hidráulico.
Toma de potencia: de conexión independiente. Embrague simultáneo con la marcha.
Accionamiento: mecánico manual. RPM: 540 y 1000.
Sistema hidráulico: de centro abierto. Bomba de engranajes externos de caudal constante y presión variable. Presión de trabajo (kg/cm2): 140. Caudal de trabajo (lts/min): 100.
Control remoto: 2 salida para cilindro a control remoto de doble efecto.
Depósito de fluido: independiente
Sistema de filtrado: un filtro de mallas a la salida del depósito. 1 filtro de papel micrónico en el retorno. Conductos externos de fácil acceso.
Dirección: hidrostático sobre la articulación.
RODADOS Standard/opcionales: 18,4x34" simples o duales / 23,1x30" simples o duales
Peso sin lastre en orden de marcha (kg): 6500
Peso con lastre - 2 contrapesos por rueda duales - agua en las ruedas interiores (18,4x34") y tanque de combustible lleno (kg): 10450
Sistema eléctrico: 24V. Batería: 2x12V 135Ah. Alternador: 24V 55A, regulador de voltaje.

Articulación y pivoteo: mediante soporte de tres puntos con rótulas con articulación y pivoteo en forma conjunta. Ángulo de giro total: 70° (más/menos 35° del centro). Ángulo de pivoteo total: 30° (más/menos 15° del centro).

DIMENSIONES
Distancia entre ejes: 2955 mm.
Altura: 3076 mm.
Largo total: 5594 mm.
Trocha mínima: 1400 mm.
Trocha máxima: 2200 mm.
Ancho total con duales: 2980 mm.
Radio de giro: 5,885 mts.
CAPACIDADES
Tanque de combustible: 370 lts
Sistema hidráulico: 75 lts.
Líquido refrigerante: 28 lts.
Carter del motor: 22 lts.
Caja de cambios: 12 lts.
Diferencial del: 23 lts
Diferencial tras: 27 lts
Toma de potencia: 2 lts
VELOCIDADES EN KM/H a 2200 RPM
                                                           Velocidades teóricas
Marcha  Gama   Rango    Relación     18,4x34''   23,1x30''
1°         baja      lenta       5,832            3,116         3,158
                           rápida     4,773            3,808         3,859
              alta       lenta        3,919           4,638         4,700
                           rápida     3,208           5,665         5,741
2°        baja       lenta        2,791          6,512         6,599
                           rápida     2,285          7,954         8,060
             alta        lenta       1,876          9,688         9,818
                           rápida     1,535         11,840       11,999
3°        baja       lenta       1,440         12,621        12,790
                           rápida     1,179         15,416       15,622
             alta        lenta        0,968        18,776        19,026
                           rápida      0,792        22,948        23,225
4°        baja       lenta        2,827         6,429          6,515
                           rápida     2,314         7,854          7,960
             alta        lenta        1,900         9,566          9,694
                           rápida     1,555         11,688        11,844
