miércoles, 26 de diciembre de 2018

miércoles, 12 de diciembre de 2018

Anexo: documentos Zanello: parte II

Agradecimiento especial por la colaboración a Tadeo Buratovich (Arequito, Santa Fe).

Agosto de 1990

Agosto de 1992
Revista Chacra agosto 1992



sábado, 16 de diciembre de 2017

Anexo: documentos Zanello

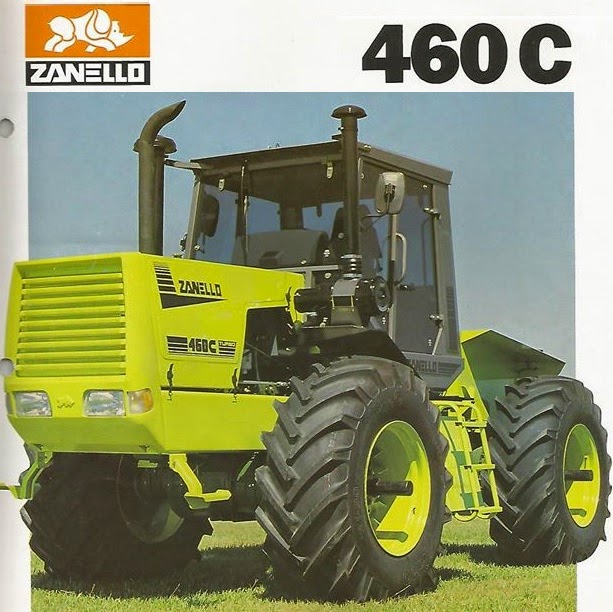

 Folleto de la primera mitad de la década del 80', gentileza de Edwin de Feijter.
Material de Tadeo Buratovich
De fines de la década del 70', gentileza de Edwin de Feijter / Fabian Airasca.



martes, 25 de julio de 2017

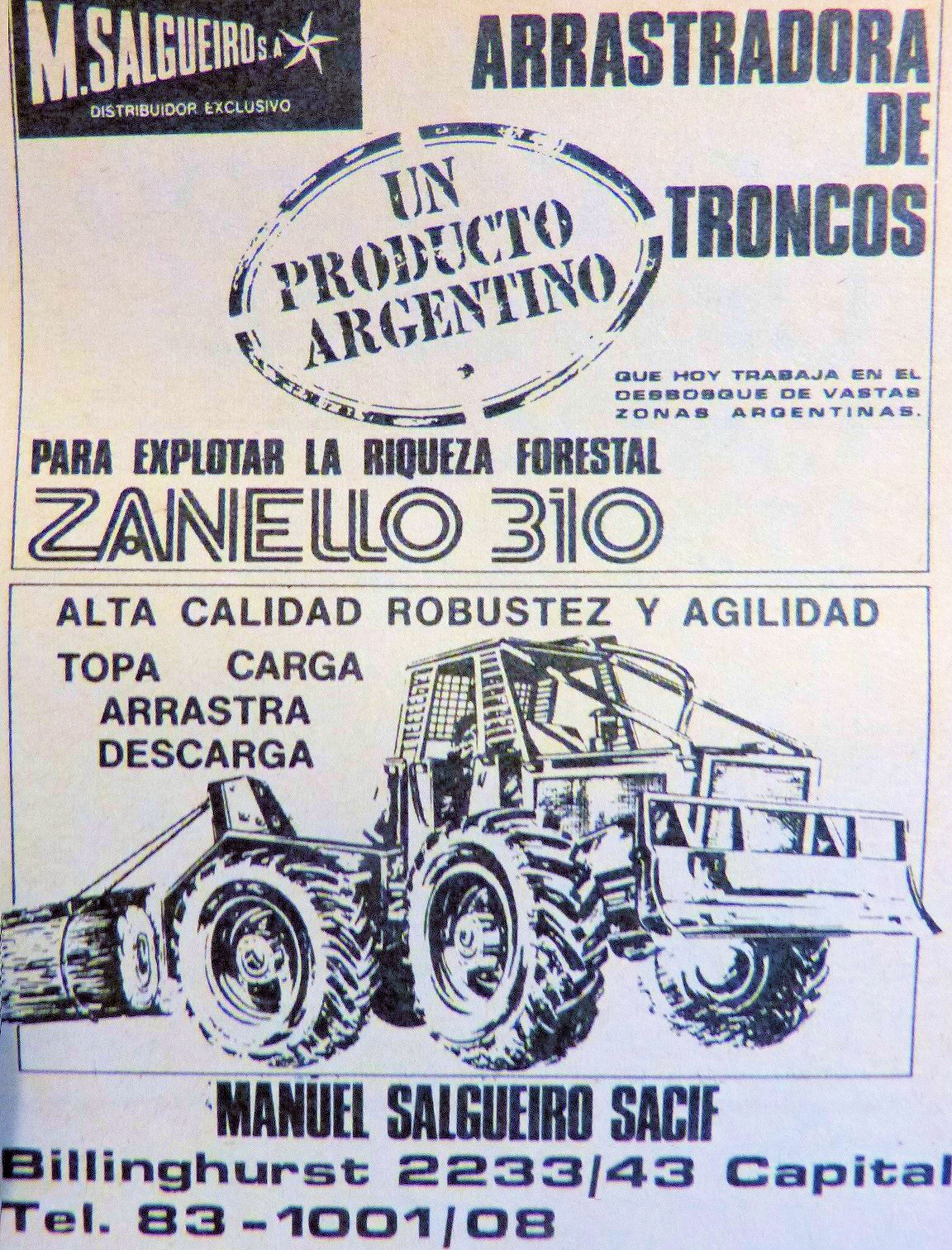

Zanello 310

Según la nota de la revista Campo Moderno & Chacra: "Tractor articulado producido por la empresa Zanello S.R.L. de diversos modelos y usos: agrícola, desmonte, forestal, militar y vial. En lo que respecta a agricultura, tira 15 rejas con menor combustible, rapidez y agilidad; o bien el arrastre de grandes implementos, para zonas arroceras con cubiertas tipo pala, fangos, arenales, pendientes, etcétera. En lo forestal, el modelo "M" se utiliza para abrir picadas en el monte, el arrastre de grandes troncos, los cuales se cargan sobre el camión mediante un sistema especial de gran eficacia".
Sistema de alumbrado con cuatro faroles delanteros y dos traseros, luces de posición, luz interior y stop de freno.
Agradecimiento especial por el material a Tadeo Buratovich (Arequito, Santa Fe).

Lugar de producción: Las Varillas, departamento San Justo, Provincia de Córdoba.

Inicio de producción: 1974.
Término de producción: 1979?
Origen: Argentina

Motor: Mercedes-Benz OM352 "E", válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Cilindrada (cm3): 5675.
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 97 x 128.
Potencia (HP SAE): 135 a 2.600 r.p.m.
Par motor (Kgm SAE): 41 a 2.000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Bomba inyectora: lineal, comandada por engranajes
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Combustible: gas oil

Chasis: monoblock construido en chapa de acero, con articulación y pivoteo central
Angulo de giro total máximo: 80º (+- 40º del centro)
Angulo de pivoteo del bastidor total máximo 30º (+- 15º del centro)
Radio de giro interno mínimo: 2370 mm
Embrague: Monodisco, seco de 13"
Transmisión: Caja de 4 velocidades en avance y 1 de retroceso. Con alta y baja.
Velocidades de avance con neumáticos 18.4x34 y motor a un régimen de 2650 RPM:

1ª. 3,136 Km/h 5ª. 8,317 Km/h 9ª. 19,606 Km/h
2ª. 3,759 Km/h 6ª. 9,966 Km/h 10ª. 23,495 Km/h
3ª. 5,444 Km/h 7ª. 10,815 Km/h 11ª. 28,194 Km/h
4ª. 6,526 Km/h 8ª. 12,963 Km/h 12ª. 33,806 Km/h
M.A Baja 3,336 Km/h
M.A Alta 4,005 Km/h
Transmisión opcional: 5 velocidades en avance y 1 de retroceso directo. Con alta y baja.
Ejes: de servicio pesado con reducción planetaria final tipo epicicloidal.
Frenos: Hidráulicos a discos en la transmisión accionados a pedal.
Sistema Hidráulico: circuito cerrado, con bomba de tipo de engranaje con caudal de 75 lts/min. Y presión constante de 120 kgrs. /cm2 con dos salidas de control remoto doble con ingreso y salida de presión cada una.
Dirección: Hidrostática, potenciada, con volante rebatible de cuatro posiciones.
Sistema eléctrico: 12V. Alternador 35Ah. Acumulador 12V 160Ah. Motor de arranque 12V 4CV.

Capacidades de llenado
Depósito de combustible: 302 litros.
Depósito de aceite hidráulico: 43 litros.

DIMENSIONES
Distancia entre ejes: 2690 mm
Largo total: 4900 mm
Altura total (Con cabina): 2900 mm
Trocha: seleccionable de 1500 a 2100 mm.
Despeje del suelo: 520 mm
Neumáticos: standard: 18.4x34 - 6 telas
Opcionales: duales 18.4x34 - 6 telas -- duales 16.9x34 - 6 telas -- simples 23.1x30 - 8 telas -- simples 23.1x26 - Arroceras
Peso sin lastres: 4150 Kg

jueves, 22 de diciembre de 2016

No pudieron ser: Vitoy - llegada de Zanello a Brasil

La empresa brasilera Industria Vitoy y Comercio de Maquinaria Agrícola Ltda. fue la primera compañía, que, en mayo de 1997, tuvo su proyecto enmarcado por el CDI en el Régimen Automotor de Desarrollo Regional, con condiciones especiales para el Norte, Nordeste y Centro-Oeste.
El proyecto presentado por éste para el gobierno federal brasilero, propuso la producción en Goiânia (GO) de 1800 unidades / año de los tractores agrícolas Zanello.
Como en casi todas las 25 empresas autorizadas por el organismo, como también el proyecto de Vitoy, ni siquiera pudo comenzar.
Apenas, pudo importar un lote de unidades entre 1998 y 2000 (como se puede ver en algunos folletos).
Entre otras cosas, Zanello se declaró en quiebra en 2002 y así, tampoco se pudo plasmar.

Datos: Lexicar Brasil

viernes, 7 de octubre de 2016

Zanello 460 DTB / 500 DTB / 540 DTB / 580 DTB

Según el folleto de la época: “Un solo tractor para todo lo que usted necesita: Línea bidireccional multi-aplicación Zanello 4x4, tractor para avance frontal o bidireccional, transmisión hidrostática y mecánica".
Sin dudas, a años luz debido a la innovación que presentaba con respecto a la competencia y avanzado para su tiempo.
Rodados simple o duales.
Para: Labranza Siembra Cosechadora de forrajes
Para maquinas: traseras Laterales Frontales
Para implementos: De arrastre Montados Semi-montados
De estos tractores, no existió demanda en el mercado en aquel momento; así y todo fue evaluado exhaustivamente y se usó durante años para que pique forraje, siendo posteriormente desmantelado y no sobreviviendo.
Agradecimiento especial a Ezequiel Rodríguez (Facultad de Agronomía - UBA) por el material.

Lugar de fabricación: Las Varillas, Departamento San Justo, Provincia de Córdoba.

Inicio de fabricación: 1998
Fin de fabricación: 1999
Origen: Argentina.

Modelo 460 DTB, Motor Cummins 6 BT 5.9 Potencia 160 CV Par motor máximo 56 Kgm
Modelo 500 DTB, Motor Cummins 6 CT 8.3 Potencia 200 CV Par motor máximo 77 Kgm
Modelo 540 DTB, Motor Cummins 6 CTA 8.3 Potencia 240 CV Par motor máximo 88 Kgm
Modelo 580 DTB, Motor Cummins 6 CTAP 8.3 Potencia 265 CV Par motor máximo 102 Kgm

Transmisión:
Caja de cambios: hidromecánica
Para uso convencional: Transmisión mecánica, full potencia de 12 velocidades en avance y 4 en retroceso.
Para uso invertido: Sobre la misma caja mecánica lleva adicionada un sistema hidrostático de bomba-motor, de la cual se obtienen 6 velocidades infinitamente variables hacia adelante y atrás
Grupo cónico: Relación 5,5:1
Reductores lineales epicicloidales: 6,23:1
Neumáticos: 18,4x34 Diámetro 1.640mm. RBC: 748mm
Peso del tractor: 6900Kgm.
Marcha:        Relación:         Velocidad en Kmh.
1ra                    4,05                       0-4,35
2da                   2,72                       0-6,46
3ra.                   1,93                       0-9,11
4ta                    1,30                      0-13,52
5ta                    1,00                      0-17,58
6ta                    0,67                      0-26,24
Toma de potencia: 540 o 1000 RPM, 6 o 21 estrías, sentido horario y anti horario

Funcionamiento y aplicaciones:

Opción de uso con transmisión mecánica: 12 velocidades de avance, 4 de retroceso
Se utiliza en todas las tareas que demanden mucha fuerza de arrastre.
Aplicaciones: Subsoladores, arados, rastras, cinceles, cultivadores, vibrocultivadores, sembradoras comunes, sembradoras directas.

Opción de uso con transmisión hidrostática: 6 velocidades infinitamente variables de avance y retroceso
 0-4,3 Kmh, 0-6,4 Kmh, 0-9,1 Kmh, 0-13,5 Kmh, 0-17,6 Kmh, 0-26,2 Kmh
Se utiliza en todas las tareas que demanden mucha potencia en la toma de potencia y se necesita ajustar la velocidad de avance sin variar el régimen del motor

Sentido de avance frontal, para maquinas laterales o traseras como: segadoras, segadoras acondicionadoras, cortadoras, picadoras,

cosechadora picadoras *Optimo para sembradoras neumáticas porque mantiene el régimen de giro de la toma de potencia

Sentido de avance invertido, para maquinas frontales como: segadoras, segadoras acondicionadoras, cortadoras, picadoras, cosechadoras picadoras *Reemplaza a las maquinas automotrices.

jueves, 23 de junio de 2016

Zanello 4-F-28 / 4-F-28 S

Tope de gama de esta primigenia línea de tractores articulados del desaparecido fabricante del este cordobés. Montaba cabina con techo protector o cerrada con aire acondicionado para la versión agrícola.
El sistema de alumbrado estaba compuesto de cuatro faroles delanteros y dos traseros, luces de posición, luz interior y stop de freno.
A diferencia de los demás modelos de la gama, que recurrían a los productos de la estrella de tres puntas (Mercedes-Benz), éste - el más potente - recurría a dos versiones del poderoso 6 cilindros de la serie 2114, que montaba el Deutz A144.
El destaque: la versión turbo, que permitía ganar 25 HP extra.

Lugar de Fabricación: Las Varillas, Departamento San Justo, Provincia de Córdoba.

Inicio de fabricación: 1976?
Fin de fabricación: 1980
Origen: Argentina.

Motor 4-F-28: Deutz A6L2114
Ciclo: diésel cuatro tiempos
N° de cilindros: 6 en línea
Diámetro x carrera (mm): 120 x 140
Cilindrada (cc): 9500
Potencia (HP DIN / KW): 146
Régimen (r.p.m): 2000
Sistema de combustible: inyección directa Bosch
Lubricación: circulación forzada, radiador de aceite incorporado.
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Filtro de aire: seco, cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire mediante turboventilador axial accionado por dos correas en V.

Motor 4-F-28-S: Deutz BF6L2114
Ciclo: diésel cuatro tiempos
N° de cilindros: 6 en línea
Diámetro x carrera (mm): 120 x 140
Cilindrada (cc): 9500
Potencia (HP DIN / KW): 175
Régimen (r.p.m): 2000
Sistema de combustible: inyección directa Bosch
Lubricación: circulación forzada, radiador de aceite incorporado.
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Filtro de aire: seco, cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire mediante turboventilador axial accionado por dos correas en V.

Chasis: Monoblock construido en chapa de acero, con articulación y pivoteo central
Angulo de giro total máximo: 80º (+- 40º del centro)
Angulo de pivoteo del bastidor total máximo 30º (+- 15º del centro)
Tracción: 4WD
Embrague: Monodisco, seco de 14 pulgadas
Transmisión: Caja de 5 velocidades en avance y 1 de retroceso
Diferencial: con alta y baja
Ejes: De servicio pesado con reducción planetaria final tipo epicicloidal.
Frenos: Hidráulicos a discos en la transmisión accionados a pedal.
Sistema Hidráulico: circuito cerrado, con bomba de tipo de engranaje con caudal de 75 lts/min. Y presión constante de 120 Kg/cm2 con dos salidas de control remoto doble con ingreso y salida de presión cada una.
Dirección: Hidrostática, potenciada, con volante rebatible de cuatro posiciones.
Neumáticos: standard: 18.4x34 6 telas
Opcionales: Duales 18.4x34 6 telas -- Duales 16.9x34 6 telas -- Simples 23.1x30 8 telas -- Simples 23.1x26 - Arroceras
Sistema eléctrico: 12V. Alternador 35Ah. Acumulador 160 Ah. Motor de arranque 12V 4CV.

Velocidades (en km/h) de avance con neumáticos 18.4x34'' y motor a un régimen de 2650 RPM:
1ª 3,136, 2ª 3,759, 3ª 5,444, 4ª 6,526, 5ª 8,317, 6ª 9,966, 7ª 10,815, 8ª 12,963, 9ª 19,606, 10ª 23,495
M.A Baja 3,336. M.A Alta 4,005

Capacidades de llenado
Depósito de combustible (litros): 375.
Depósito de aceite hidráulico (litros): 43.
Carter aceite motor (litros): 20
Transmisión (litros): 120

Dimensiones
Distancia entre ejes: 2810 mm
Largo total: 5205 mm
Altura total (Con cabina): 2900 mm
Trocha: seleccionable de 1500 a 2100 mm.
Despeje del suelo: 516 mm
Radio de giro interno mínimo: 2370 mm
Peso en orden de marcha: 5230 Kg

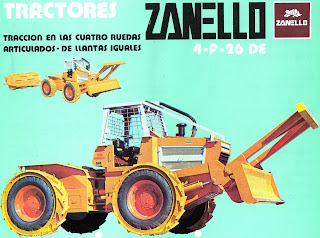

Zanello 4-F-26 / 4-F-26-DE

Según el folleto de la época: "mayor arrastre, duración y economía. Desarrollado y producido por argentinos. Especiales para rolado de montes livianos y tareas agrículas de post-desmonte".
Estaba disponible en versiones agrícola y forestal (respectivamente, en el título) de uno de los primeros modelos de tractor articulado de Zanello, aparecido a fines de la década del 70'.
Cabina panorámica con parabrisa delantero y trasero rebatibles, con limpiaparabrisas y luz interior, techo protector o cerrada con aire acondicionado para colocar dentro de la cabina, en la versión agrícola.
En cambio, para la forestal, cabina especial para desmonte con parrillas protectoras, junto con protecciones laterales e inferiores (de motor y parte inferior). Con topadora reforzada de 3 metros de ancho y altura de levante de 2,05 metros desde el suelo hasta la parte inferior.
Sistema de alumbrado con cuatro faroles delanteros y dos traseros, luces de posición, luz interior y stop de freno.
En este modelo, se incluía como opcional el rolo RTM 300 para combatir el monte liviano o de renovales.
Agradecimiento especial a Edwin de Feijter (Países Bajos) y a José Berrini (Casilda, Santa Fe) por el material.

Lugar de producción: Las Varillas, departamento San Justo, Provincia de Córdoba.

Inicio de producción: ¿1976?.
Término de producción: 1981
Origen: Argentina
Chasis: Monoblock en chapa de acero.

Motor: Mercedes-Benz OM 352 A, válvulas a la cabeza.
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Alimentación: turbocompresor
N° de cilindros: 6 en línea, verticales
Cilindrada (cm3): 5675
Diámetro x carrera (mm): 97 x 128
Potencia (CV DIN 6270 "B"): 143 a 2400 r.p.m.
Par motor (Nm): 430 a 1800 r.p.m.
Régimen del ralentí (RPM): 600
Relación de compresión: 16:1
Sistema de combustible: inyección directa.
Bomba inyectora: Bosch lineal
Orden de inyección: 1-5-3-6-2-4.
Combustible: gas oil
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Filtro de aire: cartucho de papel en seco.
Lubricación: a circulación forzada, bomba a engranajes
Características Articulación y pivoteo central, tipo paralelogramo deformable.
Articulación: + - 40º. Pivoteo: + - 14º
Caja de velocidades: 4 de avance y una de retroceso con alta y baja.
Caja de velocidades (opcional): 5 de avance y una de retroceso directo con alta y baja.
Velocidades:
1ª Baja: 3,31 Km/h. 2ª Baja: 4,31 Km/h. 3ª Baja: 12,64 Km/h.
1ª Alta: 6.75 Km/h. 2ª Alta: 8,82 Km/h. 3ª Alta: 25,84 Km/h.
M.A. Baja: 2,58 Km/h. M.A. Alta: 5,28 Km/h.
Embrague: monodisco seco, de 14'' y placas de empuje a diafragma.
Ejes: de servicio pesado con reducción. planetaria final.
Neumáticos: Modelo 24: 18.4x3 Modelo 26: 18.4x34
Opcionales: 23.1x26 - 23.1x30 16.9x34 (Duales para Mod.26)
Frenos: A discos en la transmisión. Hidráulicos.
Equipo control remoto: Dos salidas hidráulicas, posteriores, dobles.
Barra de tiro: regulable en forma vertical y horizontal
Dirección: Hidrostática, potenciada.
Sistema eléctrico: 12V. Alternador 35Ah. Acumulador 12V 160Ah. Motor de arranque 12V 4CV.

DIMENSIONES
Distancia eje trasero a gancho barra de tiro (mm): 1152,5
Distancia e/ eje delantero y articulación (mm): 1530
Largo de gancho barra de tiro a trompa (mm): 5360
Distancia e/ centro de eje y topadora (mm): 2337,5
Distancia e/ eje trasero y articulación (mm): 1310
Altura del suelo al volante dirección (mm): 2550
Altura máxima topadora inclinada (mm): 1800
Altura topadora (mm): 820
Radio de giro interno (mm): 2500
Largo total (mm): 6330
Altura total al techo (mm): 2973
Altura al volante de dirección (mm): 2700
Distancia entre ejes (mm): 2840
Trocha (mm): seleccionable de 1500 a 2100
Despeje (mm): 520 / 645

CAPACIDADES
Peso sin lastre: 4150 kg
Peso en orden de marcha: 8750 kg

ABASTECIMIENTOS
Cap. tanque combustible: 375 litros.
Aceite en el cárter, máx. / mín.: 14/10 litros
Filtro de aceite del motor: 2,5 litros
Sistema de enfriamiento (litros): 24
Radiador de aceite: Para sistema hidráulico.
