Pauny P180 / P300

Los dos modelos más grandes de palas que Pauny empezó a producir, para competir en un mercado cada vez más dinámico y en el la obra pública junto con la construcción vuelven a tener especial importancia.
Según el ing Pablo Pardo, ejecutivo de ventas de Pauny vial: "aunque son de origen chino y de escasa integración local, la ingeniería fue desarrollada por Pauny, a gusto y a pedido de nuestro mercado (a diferencia de otras máquinas de origen oriental)".

Lugar de fabricación:, departamento, prov. de.

Inicio de producción: 2017
Término de producción: 20XX
Origen: China

Motor P180: Cummins 6BT 5,9
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 por línea, verticales
Sistema de combustible: inyección directa.
Sistema de enfriamiento: agua a presion.

Motor P300: Cummins 6 LT 9,3
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 por línea, verticales
Potencia: 162/220
Sistema de combustible: inyección directa.
Sistema de enfriamiento: agua a presion.

Tracción: 4WD
Caja de cambios P180 / P300: F2/R2 / F2/R1
Presión máxima de trabajo P180 / P300 (kg/cm²): 160 / 180
Ángulo de giro total P180 / P300: 29° / 30°
Frenos de servicio: a disco en las cuatro ruedas.
Frenos de estacionamiento: a disco controlado con eje flexible / a cámara de aire.
Rodado P180 / P300: 17,5x25" (12RP) / 23,5x25" (16RP)
Sistema eléctrico: 24V. Batería: 2x12V.

DIMENSIONES P180 / P300
Tanque de fluido hidráulico (litros): 210
Distancia entre ejes (mm): 2750 / 3250
Altura máxima (mm): 3750 / 4400
Trocha máxima (mm): 1850 / 2150

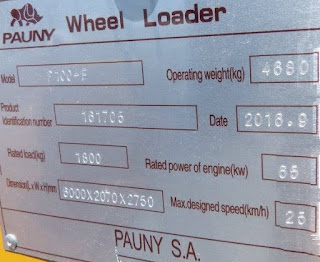

Pauny P100 / P120

Según Pauny, en su web: "Descubrí la fuerza que abre caminos. Línea Vial Pauny, un amplio parque de maquinaria para trabajos de construcción, mejora y mantenimiento de rutas y calles, movimiento de tierras, compactación y nivelación de suelos, asfaltado, excavaciones, desmontes, zanjeos y saneamiento, entre otros.
La serie contempla todas las variables para trabajar con seguridad, optimizar tiempos y facilitar el traslado de maquinaria.
Robustos, ágiles, de alta durabilidad y rendimiento en los terrenos más diversos, los Pauny aportan facilidad en el manejo, excelente visibilidad y la confianza que demandan los proyectos más exigentes."
Y según el ing Pablo Pardo, ejecutivo de ventas de Pauny vial: "aunque son de origen chino y de escasa integración local, la ingeniería fue desarrollada por Pauny, a gusto y a pedido de nuestro mercado (a diferencia de otras máquinas de origen oriental)".

Lugar de fabricación:, departamento, prov. de.

Inicio de producción: 2017
Término de producción: 20XX
Origen: Argentina

Motor: YUCHAI
Ciclo: Diésel 4 tiempos.
N° de cilindros: 6 por línea, verticales.
Diámetro x carrera (mm): 105 x 125
Cilindrada (cm3): 6490
Potencia (kW/HP): 58/80
Relación de compresión: 16,5 a 1
Sistema de combustible: inyección directa
Bomba inyectora: mecánica
Sistema de enfriamiento: por agua.
Tracción: 4WD
Caja de cambios: F2/R2
Freno de servicio: a disco en las cuatro ruedas.
Freno de estacionamiento: a disco controlado con eje flexible.
Presión máxima de trabajo: 175 kg/cm²
Dirección: asistida
Ángulo de giro total: 30°
Rodado: 16/70-20-14RP vial
Sistema eléctrico: 12V. Batería: 1x12V.

ABASTECIMIENTOS
Tanque de combustible (litros): 100
Líquido refrigerante (litros): 25
Cárter aceite motor (litros): 6

CAPACIDADES
Capacidad del balde (m3): 1 / 1,2
Carga nominal (kg): 1800
Peso operativo (kg): 6200

DIMENSIONES
Distancia entre ejes (mm): 2260
Altura máxima (mm): 3000
Trocha máxima (mm): 1630
Largo cucharón (mm): 5748
Altura máxima de descarga (mm): 2510 / 3820

miércoles, 23 de noviembre de 2016

Tortone TP 19

Pala Cargadora Articulada fabricada bajo licencia Benati Imola (Italia).
Los comandos de la cuchara están servoasistidos hidráulicamente y están compuestos por dos palancas a la derecha del operador.
Levantamiento a 4 posiciones: levantamiento, parada, descenso, flotante. Parada automática de fin de carrera.
Vuelco cuchara a 3 posiciones: llenado, parada y descarga. Posicionador automático de la cuchara regulable.
El cinematismo del comando cuchara es del tipo Z que realiza una fuerza de rotura en el borde de ataque siempre creciente durante la fase de carga hasta un ángulo de aproximadamente 15º a partir de la posición horizontal.
Equipamiento estándar: Alternador 40A. Silenciadores. Contrapeso standard. Bocina. Auto radio.
Cabina con asiento regulable. Instrumental motor. Cuentahoras. Limpiaparabrisas. Iluminación. Patines de 500 mm. Brazo monoblock. Brazo excavador de 1,95 m. Frenos Automáticos a discos. Protección de los motores de traslación. Ganchos de remolque. Caja de herramientas.

Lugar de fabricación: Córdoba, Provincia de Córdoba.

Comienzo Fabricación: 197X
Término de Fabricación: 199X
Origen: Italia

Motor: Perkins AV8-540
Ciclo: Diésel cuatro tiempos
Cilindrada: 8,84 dm3 (8840 Cm3)
N° de cilindros: 8 en V
Diámetro x carrera (mm): 108 x 120
Potencia al volante (CV @ RPM): 185 a 2600
Sistema de combustible: inyección directa
Bomba inyectora: CAV lineal a émbolos
Orden de inyección: 1-8-7-5-4-3-6-2
Filtro de gasoil: prefiltro decantador, 2 filtros primarios en paralelo y 1 filtro secundario de alta capacidad.
Refrigeración: agua; circulación forzada, bomba centrífuga, doble termostato y tanque auxiliar de 10 lts.
Enfriamiento de aceite: por enfriador incorporado al motor.
Filtro de aire: tipo seco con elemento principal y elemento secundario de seguridad.
Equipado con válvula de descarga de polvo e indicador de restricción (en tablero de instrumentos)

Circuito eléctrico: Tensión 24V. Interruptor general de desconexión de batería.
Nº Baterías 2x24V 160 Ah. Alternador con regulador, potencia 500W.
Motor de arranque: potencia 4,5 kW tensión 24V

Convertidor de cupla y transmisión: CLARK 12 HR 28441
Convertidor de alto rendimiento industrial, mono fase, de simple etapa.
Relación de multiplicación: 3,095:1
Transmisión Power shift total, o contra ejes con engranajes siempre en contacto y válvula moduladora.
Nº velocidades en ambos sentidos 4.
Marchas adelante/atrás:                    1º          2º         3º        4º
Velocidad Km/h:                              6          11,5     23,5     37,2
Esfuerzo máximo de tracción kg.  13,725  7,127   3,845   2,209 con neumáticos standard, 20,5x25
Única palanca de comando para la transmisión.
El motor no puede ser puesto en marcha con la transmisión conectada.
Ejes: ZF tipo heavy-duty con reducción epicicloidal
Eje anterior rígido, posterior oscilante
La reducción final puede ser desmontada sin desmontar la rueda o el grupo freno.
Oscilación del eje posterior  +/-  15º por lado. Total 30º
Levantamiento total de la rueda 512 mm
Reducción total anterior 23,4:1
Reducción piñón y corona 5,2:1
Frenos: a disco con pinzas múltiples sobre ambos ejes.
Circuito de freno del tipo hidráulico, alimentado mediante bomba a engranajes a través de un divisor de flujo con doble circuito totalmente independiente para cada eje.
Acumulador de presión que garantiza un adecuado frenado aun con motor parado.
Accionando el pedal de freno, automáticamente se desconecta la transmisión, que vuelve a conectarse apenas se deja de accionar el pedal. Este dispositivo se puede desconectar.
El circuito de emergencia esta realizado mediante una total independencia de los circuitos para los ejes anterior y posterior.
Presión de regulación del circuito de servofreno 70 kg/cm2
El freno de estacionamiento es a tambor con mordaza de expansión montada sobre el eje de salida de la transmisión y actuante sobre las 4 ruedas. El comando es mecánico con mecanismo de posicionamiento y desacople.
Neumáticos:
Standard: 20,5x25/L2
Opcionales: 18,4x34 14T
Para roca: 20,5x25/ L3, L4, L5
Sobre estos neumáticos puede ser montados cadenas antidesgaste o de adherencia.
Sistema de dirección: Chasis articulados mediante 2 cilindros hidráulicos a doble efecto.
El circuito esta alimentado por una bomba hidráulica a engranajes.
Cuando el régimen de rotación de motor esta al mínimo, el circuito de dirección viene alimentado por una segunda bomba hidráulica auxiliar en modo de consentir un comando rápido a cada régimen de rotación del motor diesel a través de un dispositivo “Demand valve”.
La bomba auxiliar cuando no es requerida para alimentar el circuito de dirección alimenta el circuito principal de trabajo.
El accionamiento del comando se realiza mediante un amplificador de flujo pilotado por la dirección.
Articulación de los dos chasis +/- 35º (Total 70º)
Bomba hidráulica de dirección: caudal a 2300 rpm 95 l/min
Presión máxima de ejercicio: 140 Kg/cm2
Bomba hidráulica auxiliar caudal a 2300 rpm 95 l/min
Cilindro de dirección: Diámetro 85 mm  Vástago 45 mm  Carrera 420 mm
Radio de giro, neumático interno 3260 mm
Radio de giro, neumático externo 5800 mm
Radio de giro punto extremo de la cuchara 6262 mm
Circuito hidráulico: alimentado por dos bombas a engranajes (bomba auxiliar mas bomba principal)
La aspiración del aceite hidráulico se realiza desde un tanque de aceite auto presurizado con una válvula de máxima presión y de mínima depresión.
Un distribuidor servo comandado envía el aceite a los elementos de comando.
Bomba principal caudal a 2300 rpm 161 l/min
Bomba auxiliar caudal a 2300 rpm 95 l/min
Máxima presión de ejercicio del circuito 175 Kg/cm2
C/u 2 cilindros de levantamiento del brazo
Diámetro cilindro 140 mm
Diámetro del vástago 70 mm. Carrera 760 mm
C/u 2 cilindros de accionamiento cuchara
Diámetro cilindro 120 mm
Diámetro del vástago 60 mm. Carrera 505 mm
Tiempo de subida del brazo 5,5 seg
Tiempo de descenso del brazo 4,1 seg
Tiempo de descarga de la cuchara 1,56 seg
Comandos servoasistidos hidráulicamente.
El sistema esta dotado de un dispositivo de emergencia para maniobras en caso de parada del motor.
Una bomba independiente alimenta el circuito de servo comandos.
Presión del circuito de servo comandos 25 Kg/cm2.


Datos de servicio:
Capacidad tanque de combustible: 220 lts
Reserva de combustible: 42,6 lts
Capacidad cárter motor: 15 kg
Capacidad radiador: 27 lts
Capacidad aceite de transmisión: 22 kg
Capacidad aceite ejes (Diferencial y reducción): 19 kg
Capacidad tanque de aceite hidráulico: 136 lts.
Capacidad total aceite hidráulico: 168 lts
Capacidad aceite circuito de frenos: 1,5 lts.


Material: Jan Lambrechts (Bélgica)

Tortone Primera TPR 025

Pequeño cargador frontal articulado con sistema de dirección de chasis articulados mediante 2 cilindros hidráulicos a doble efecto.
El tablero de instrumentos incluía nivel de combustible, tacómetro, cuenta horas, temperatura agua de motor y carga de alternador.
Cabina panorámica con amplia superficie vidriada, puertas laterales y parabrisas con limpiaparabrisas.

Lugar de fabricación: Córdoba, Provincia de Córdoba.

Comienzo Fabricación: 197X
Término de Fabricación: 19XX
Origen: Italia

Tracción: 4WD
Mecanismos Wurth
Pala de 1m3
Carga de trabajo 1.8 tn.
Frenos: a disco con pinzas múltiples sobre ambos ejes.
Circuito de freno del tipo hidráulico, alimentado mediante bomba a engranajes a través de un divisor de flujo con doble circuito totalmente independiente para cada eje.
Acumulador de presión que garantiza un adecuado frenado aun con motor parado.
Accionando el pedal de freno, automáticamente se desconecta la transmisión, que vuelve a conectarse apenas se deja de accionar el pedal. Este dispositivo se puede desconectar.
El circuito de emergencia esta realizado mediante una total independencia de los circuitos para los ejes anterior y posterior.
Presión de regulación del circuito de servofreno 70 kg/cm2
El freno de estacionamiento es a tambor con mordaza de expansión montada sobre el eje de salida de la transmisión y actuante sobre las 4 ruedas.
El comando es mecánico con mecanismo de posicionamiento y desacople.
Sistema eléctrico: 12V. Batería: 1x12V 104 Ah. Alternador: 45A. Regulador de voltaje: 14,2V.
Arranque: 2,2 kW; piñón engranado por solenoide, con dispositivo de seguridad accionado por varilla de cambio.

CAPACIDADES
Tanque de combustible (litros): 70

viernes, 11 de noviembre de 2016

Hanomag FARM H148

Cuyo código es 10530020N; con las siguientes caracteristicas especiales: control de dispositivo de trabajo: Joystick y tiempo de elevación de carga: 4 segundos.

Lugar de Fabricación: Bell Ville, Departamento Unión, Provincia de Córdoba.

Inicio de fabricación: 201X
Fin de fabricación: 20XX
Origen: China/Argentina?

Motor: Hanomag
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 3168
Potencia: 40/2200 kW/2200
Torque máximo: 193 Nm
Tracción: 4WD
Caja de Transmision: de tipo Poweshift
Velocidad crucero - Avance - 2 Marchas: Avance 2 marchas: 6-35 Km/h
Velocidad crucero - Retroceso - 2 Retroceso 2 marchas: 6-35 Km/h
Presión de sistema hidráulico: 16 Mpa
Sistema de frenos: Caliper-Disco
Rodado - Tipo: 16/70-20 (13 PR) Parámetros Secundarios
Capacidad de balde: 1.00 m3
Sistema Eléctrico: 12V. Batería: 1x12V.

CAPACIDADES
Peso operativo: 4300 Kg
Capacidad de carga: 1500 Kg
Angulo de articulación: 35º
Angulo máximo de subida (con carga): 30º

ABASTECIMIENTOS
Cárter aceite motor (litros): 10
Transmisión (litros): 11
Sistema hidráulico (litros): 50
Diferenciales (litros): 9 / 2
Frenos (litros): 0,350
Agua radiador (litros): 15

DIMENSIONES
Largo total (con balde): 5560 mm
Ancho: 1860 mm
Alto: 2650 mm
Alcance de descarga: 880 mm
Radio de giro: 4800 mm
Minima distancia al piso: 360 mm
Ancho de trocha: 1490 mm
Distancia entre ejes: 2250 mm
Altura máxima de carga: 3500 mm

lunes, 7 de noviembre de 2016

Unicarg M900

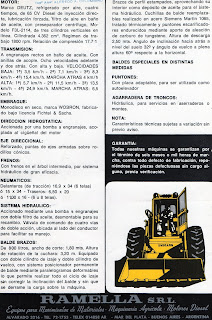

Según el folleto de la época: "tracción en las ruedas delanteras, gran superficie de apoyo, gran fuerza de penetración, llenado efectivo de balde, reducido radio de giro, extraordinaria visibilidad del operador, suave manejo, gran accesibilidad para trabajos de inspección y servicio".
Equipo estándar dotado de faros delanteros, faros traseros, luces de posición, indicador presión de aceite, indicador de temperatura, llave de puesta en marcha, tacómetro y luces de tablero (opcional cuenta horas).
Baldes especiales en distintas medidas, puntos con placa adaptable, para ser utilizado como auto elevador. Agarradera de troncos hidráulica, para servicios en aserraderos o montes.
Equipo opcional disponible compuesto de cabina metálica con vidrios corredizos y defensas, limpiaparabrisas eléctrico, tapizado con material sintético, alfombra de goma, luz interior, espejo retroscópico.

Lugar de fabricación: San Fernando, Provincia de Buenos Aires.

Inicio de fabricación: 197X
Fin de fabricación: 19XX
Origen: Argentina

Motor: Deutz F3L2114
Ciclo: Diesel 4 tiempos
Cilindrada (cc): 4750
N° de cilindros: 3 en línea, verticales
Diámetro x carrera (mm): 120 x 144
Potencia (HP DIN / KW @ RPM): 71 @ 1800
Par Motor (mKg DIN): 26,8
Régimen (r.p.m): 1300 a 1500
Relación de compresión: 17,5 a 1
Sistema de combustible: inyección directa
Bomba inyectora: Bosch lineal c/ regulador
Orden de inyección: 1-2-3
Combustible: Gas oil.
Refrigeración: por aire mediante turboventilador axial.
Filtro de aceite: descartable, de unidad sellada
Lubricación: por circulación forzada.
Tracción: 4x2 delantera
Embrague: Wobron licencia Fichtel & Sachs monodisco en seco
Caja de velocidades: engranajes rectos en baño de aceite, con anillas de acople.
Velocidades: 4 adelante + 2 M.A alta y baja.
Diferencial: con alta y baja.
Eje direccional: reforzado, puntas de ejes armadas sobre rodillos cónicos.
Frenos: en el árbol intermedio, por sistema hidráulico.
Sistema hidráulico: accionado mediante bomba de engranajes con doble filtro de aceite, desmontable para recambio. Válvula de comando de 4 vías de doble acción, ubicada al lado del conductor para facilitar su manejo.
Balde brazos: de 800 litros, 1800 mm de ancho de corte y 3200 mm de altura de rotación de cuchara.
Equipado con doble cilindro de izaje y doble cilindro de vuelco, con sistema posicionador permanente de balde mediante paralelogramos deformables, permite realizar todo el ciclo de izaje sin corregir inclinación del balde y sin derramar carga sobre la máquina.
Brazos de perfil estampados, aprovechando su interior como depósito de aceite para el sistema hidráulico.
Cuchillas de balde reemplazables realizado en acero Siemens Martin 1065, tratado térmicamente y puntones escarificadores endurecidos mediante aporte de aleación de carburo de tungsteno.
Altura de descarga de 2500, ángulo de inclinación hacia atrás a nivel del suelo 32° y ángulo de vuelco a plena altura 60° respecto a a la horizontal.
Dirección: hidrostática, accionada por bomba a engranajes, acoplada al cigüeñal del motor.
Rodado delantero de tracción: 16,9x34" 6 telas o 15x34"
Rodados traseros: 6,50x20" o 1100x16" (6 u 8 telas).
Sistema eléctrico: 12V. Batería: 2x6V 135Ah. Alternador: 12V 35A. Arranque: 12V 4CV.

PESOS
En orden de marcha (kg): 5160
Carga de vuelco (kg): 1750
ABASTECIMIENTOS
Tanque de combustible (litros): 72
Carter (litros): 9,75
Aceite de transmisión (litros): 60
DIMENSIONES
Largo total (mm): 5100
Ancho total (mm): 2260
Altura total sin cabina (mm): 2450
Distancia entre ejes (mm): 2300

jueves, 27 de octubre de 2016

John Deere 309

Cargador frontal.
Posee indicadores de nivel de combustible, amperímetro, temperatura agua de motor y presión de aceite.
Luces indicadoras de presión de aceite y carga del alternador. Asiento tipo acojinado con regulación de posición, horizontal.

Lugar de Fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 197X
Fin de fabricación: 1982?
Origen: Argentina
Cabina: abierta para el operador

Motor: John Deere 3-164
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
N° de cilindros: 3 en línea, camisas húmedas
Cojinetes de bancada: 4
Cilindrada (cc): 2696
Diámetro x carrera (mm): 102 x 110
Potencia en la polea (CV): 47,07
Potencia (HP DIN @ RPM): 50 @ 2500
Par Motor (mkg DIN): 43 @ 2200 RPM
Relación de compresión: 16,7 a 1
Sistema de combustible: inyección directa
Orden de inyección: 1-2-3
Bomba: rotativa, tipo distribuidor. Toberas tipo lápiz de 9,5 mm y cuádruple filtración de gas oil
Lubricación: forzada, flujo total con válvula de derivación. Bomba: de engranajes
Filtro de aceite: de papel micrónico.
Refrigeración: agua, circulación forzada por bomba centrífuga. Termostato con paso de derivación.
Luz de válvulas: 036 admisión / 046 escape.
Filtro de aire: seco, con predepurador ciclónico, válvula de descarga automática. Elemento filtrante principal y elemento de seguridad, ambos de papel micrónico.
Tracción: 4x2 trasera
Embrague: en seco
Caja de velocidades: engranajes de caja rectos.
Velocidades: 4 + M.A.?
Frenos: discos secos, de accionamiento mecánico, auto energizable. Ajuste manual, periódico.
Sistema hidráulico: centro cerrado.
Balde (m3): 1
Dirección: mecánica, recirculación de bolillas
Rodado delantero / trasero: 750x16''?
Sistema eléctrico: 12V. Batería: 1x12V 70Ah. Alternador: 12V 28A. Arranque: eléctrico, 12V.

CAPACIDADES
Cárter c/filtro (litros): 6
Refrigerante (litros): 10
Sistema hidráulico (litros): 5,3
Filtro de aire (litros): 1,25
Tanque de combustible (litros): 57

miércoles, 17 de agosto de 2016

Clark Michigan 75

Pala cargadora frontal, fabricada bajo licencia en el país por Eximia Industrias Clark Argentina.
Equipo estándar dotado de asiento individual ajustable, frenos de pie hidro neumáticos, barra de tiro, alternador, encendedor de cigarrillos, depurador de aire tipo seco, filtros de aceite del mtoor y combustible, bocina eléctrica, servodirección, filtro hidráulico, filtro convertidor de torsión transmisión, luces (dos delanteras y dos traseras), luces de cola, luces de parada, freno mecánico de estacionamiento, escalerilla a derecha e izquierda para fácil acceso al compartimiento del operador y vibrador automático del cucharon. Dientes para balde.
Manómetros de presión del aire, amperímetro, presión aceite del motor, temperatura del motor, horómetro, temperatura convertidor de torsión.
Accesorios compuestos de cabina cerrada, paneles laterales, compartimiento del motor, cucharones opcionales, limpiaparabrisas delanteros y traseros.

Lugar de producción: Villa Martelli, partido de San Martín, Buenos Aires.

Inicio de fabricación: 1970
Término de fabricación: 198X
Origen: Estados Unidos

Motor: Detroit Diésel 4-71N (origen Estados Unidos).
Ciclo: Diésel 2 tiempos, bomba de barrido.
Cojinetes principales: 5
N° cilindros: 4 en línea.
Cilindrada (cm3): 4660
Diámetro x Carrera (mm): 108 x 127.
Potencia máxima / volante (HP): 163 / 147 a 2300 r.p.m.
Par máximo (Nm): 522 a 1200 r.p.m.
Relación de compresión: 18,7 a 1.
Refrigeración: líquida (agua)
Orden de encendido: 1-3-4-2
Filtro de aire: en baño de aceite
Filtro de aceite: de flujo total
Filtro de gas oil: trampa de agua, filtro simple.
Combustible: gas oil
Tracción: 4WD
Transmisión: servo hidráulica Clark, de tipo contraeje y toma constante.
Velocidades: 4 hacia adelante + 4 M.A.
Convertidor de torsión: Clark tipo industrial, de etapa única. Factor de multiplicación: 3 a 1
Ejes: Clark, corona y piñón cónico-helicoidal con reducción planetaria en las ruedas.
Velocidades de marcha (km/h): 1° adelante - atrás: 8,4 - 8,4; 2° adelante - atrás: 15,9 - 15,9; 3° adelante - atrás: 30,7 - 30,7; 4° adelante - atrás: 58,2 - 58,2.
Sistema hidráulico: cilindros aguilón, 2 de doble acción (127 mm) diám, bielas de pistón cromadas con carrera de 914,4 mm.
Cilindros de cucharón: dos, de acción doble (114,3 mm) diam. Bielas de pistón cromadas con carrera de (435 mm).
Cilindros de dirección: dos de acción doble (88,9 mm) diam. Bielas de pistón cromadas con carrera de (441,3 mm).
Bombas: de engranajes, tres bombas independientes impulsadas a velocidad del motor, cada unidad con válvula de alivio independiente.
Filtros: filtro de 15 micrones en los sistemas de dirección y transmisión, flujo total.
Válvula: dos carretes, con válvula integral de alivio regulable incluida, en depósito.
Tanque hidráulico: soldado eléctricamente con rompeolas y registro de limpieza
Velocidades hidráulicas: de levante 6,8 seg / de descenso 4,8 seg / de volteo 1,5 seg.
Freno de pie: discos en las cuatro ruedas.
Freno de estacionamiento: mecánico sobre el eje de mando delantero.
Dirección: hidrostática
Llantas: de 12 agujeros
Neumáticos: 17,5x25'' de 12 telas.
Instalación eléctrica: Tensión: 12V. Alternador: 12V 42A. Batería: 1x12V 180 Ah.

CUCHARONES
Capacidad colmada SAE          Ancho del cucharón
1,9 / 2,1 metros cubicos                    2438 mm
2,2 metros cúbicos                            2461 mm
2,7 / 3,0 metros cúbicos                    2844 mm
Carga de vuelco - recto (kg): 8444
Carga de vuelco - en giro (kg): 7763
Ángulo de retracción al nivel del suelo: 35,5°
Ángulo máximo de volteo: 45°
CAPACIDADES
Peso de la máquina (kg): 11168
Tanque de combustible (litros): 284
Tanque hidráulico (litros): 227
Carter motor (incl. filtro) (litros): 19
Circuito de refrigeración (litros): 13
Dirección hidrostática (litros): 2,3
Circuito de frenos (litros): 0,8
DIMENSIONES
Ángulo de dirección (total): 70°
Largo del cargador sin el balde (mm): 5310
Profundidad de excavación a 10° (mm): 254
Trocha delantera / trasera (mm): 1854 / 1854
Ancho sobre exterior de neumáticos (mm): 2387
Radio de giro extremo exterior del balde (mm): 6146
Radio de giro exterior de rueda trasera (mm): 5842
Altura sobre placa de derrame c/ el balde a altura máxima (mm): 3710
Alcance c/ el balde volcado a 45° a 2,13 M de altura (mm): 1320

Clark Michigan 55R

Pala cargadora frontal, fabricada bajo licencia en el país por Eximia Industrias Clark Argentina; la cual disponía de equipo estándar dotado de asiento hidráulico de diseño anatómico, que absorbe las vibraciones protegiendo la salud del operador, barra de tiro, paneles laterales del motor, bocina eléctrica, cabina cerrada, limpiaparabrisas delantero, espejos exteriores laterales, luces (dos delanteras y dos traseras), escalera de rápido acceso a la cabina sobre ambos lados, reloj cuenta horas y dientes para el balde.
Panel de instrumentos compuesto de manómetro presión de aire, luz piloto del alternador, luz piloto de presión de aceite del motor, indicador de temperatura del motor y del convertidor.
Accesorios opcionales compuestos por baldes opcionales, limpiaparabrisas trasero, equipo calefactor, luces especiales, aditamento agarra troncos (log grappie) y balde roquero.

Lugar de producción: Villa Martelli, partido de San Martín, Buenos Aires.

Comienzo de producción: 1972 aprox
Término de producción: 1992?
Origen: Estados Unidos

Motor: Perkins 6-354
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 98,4 x 127
Cilindrada (cm3): 5800
Potencia (HP/RPM): 112 a 2300
Torque máximo (kgm/RPM): 39,4 a 1250
Orden de encendido: 1-5-3-6-2-4.
Combustible: gas oil
Sistema de combustible: inyección directa rotativa
Bomba inyectora: C.A.V. distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil con trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 4WD
Transmisión: servo hidráulica Clark, de toma constante.
Velocidades: 4 hacia adelante + 4 M.A.
Convertidor de torsión: Clark tipo industrial, de etapa única. Factor de multiplicación: 3 a 1
Ejes: Clark, corona y piñón cónico-helicoidal con reducción planetaria en las ruedas.
Velocidades de marcha (km/h): 1ra adelante - atrás: 6,4 - 6,4; 2da adelante - atrás: 12,1 - 12,1; 3ra adelante - atrás: 23,4 - 23,4; 4ta adelante - atrás: 44,5 - 44,5.
Sistema hidráulico: compuesto de 2 cilindros de elevación (114,3x641,5 mm), 1 de vuelco (127x500,9 mm) y 2 de dirección (63,5x197 mm).
Bombas: de engranajes, tres bombas independientes impulsadas a velocidad del motor, cada unidad con válvula de alivio independiente.
Filtros: filtro de 25 micrones en los sistemas de dirección y transmisión.
Válvula: dos carretes, con válvula integral de alivio regulable incluida.
Tanque hidráulico: soldado eléctricamente con rompeolas y registro de limpieza
Freno de pie: hidroneumático en las cuatro ruedas.
Freno de estacionamiento: mecánico sobre el eje de mando delantero.
Dirección: hidrostática
Llantas: de 12 agujeros
Neumáticos: 14.00x24'' de 10 telas.
Sistema eléctrico: 12V. Baterías: 2x6V 86Ah. Alternador: 32A. Motor de arranque: 4CV.

CAPACIDADES
Peso de la máquina (kg): 8307
Tanque de combustible (litros): 159
Tanque hidráulico (litros): 59
Carter motor (incl. filtro) (litros): 18
Circuito de refrigeración (litros): 34,5
Dirección hidrostática (litros): 2,3
Circuito de frenos (litros): 0,8
BALDE STANDARD
1,53 m3 de capacidad colmada según norma SAE
Ancho del balde (borde de ataque) (mm): 2464
Carga operativa / vuelco (kg): 2720 / 5510
Ángulo de retracción al nivel del suelo: 35,5°
Ángulo máximo de volteo: 45°
DIMENSIONES
Radio de giro extremo exterior del balde (mm): 6840
Radio de giro exterior de rueda trasera (mm): 6840
Trocha delantera / trasera (mm): 1740 / 1791
Ancho sobre exterior de neumáticos (mm): 2145
Altura sobre placa de derrame c/ el balde a altura máxima (mm): 4547
Alcance c/ el balde volcado a 45° a 2,15 M de altura (mm): 1245
Largo del cargador sin el balde (mm): 4851
Profundidad de excavación a 10° (mm): 252

Clark Michigan 45R

Modelo más pequeño producido por la desaparecida empresa Eximia Industrias Clark Argentina S.A., fabricante de autoelevadores, maquinaria vial, refrigeración comercial, carrocerías y containers.
Equipado con dientes abulonados para el balde, cabina cerrada incluyendo luces, paneles laterales del motor, filtros de aceite y combustible, limpiaparabrisas delantero, escalera de rápido acceso a la cabina sobre ambos lados, barra de tiro, bocina eléctrica, reloj cuenta horas, dos luces delanteras y dos traseras.
Panel de instrumentos compuesto de reloj cuenta horas, manómetro presión de aire, luz piloto del alternador, luz piloto de presión de aceite del motor, indicador de temperatura del motor y del convertidor.
Accesorios opcionales dotados de dientes para el balde, cabina cerrada, baldes, válvula de triple carrete, limpia parabrisas delantero y trasero, equipo calefactor.

Lugar de producción: Villa Martelli, partido de San Martín, Buenos Aires.

Comienzo de producción: 1972 o 73 aprox
Término de producción: 1992?
Origen: Estados Unidos

Motor: Perkins A6PF-305
Ciclo: Diésel 4 tiempos
N° de cilindros: 6 en línea, verticales
Cilindrada (cm3): 5000
Diámetro x Carrera (mm): 91,44 x 127
Potencia (CV/RPM): 91,3 a 2250
Relación de compresión: 17,4 a 1
Sentido de rotación: Horario (visto de frente)
Orden de encendido: 1-5-3-6-2-4.
Sistema de inyección: indirecta, cámara de
turbulencia.
Combustible: gas oil
Bomba: C.A.V. rotativa, distribuidor y regulador mecánico de velocidad.
Filtro de aire: tipo seco, elemento primario de celulosa e interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 4WD
Convertidor de torsión: Clark tipo industrial, de etapa única. Factor de multiplicación: 3 a 1
ServoTransmisión: Clark tipo Power Shift, de toma constante.
Velocidades: 4 plenamente reversibles (4 + 4)
Velocidades marcha (km/h): 1° adelante - atrás: 5,9 - 5,9; 2° adelante - atrás: 11,3 - 11,3; 3° adelante - atrás: 21,9 - 21,9; 4° adelante - atrás: 41,4 - 41,4
Ejes: Clark, corona y piñón cónico-helicoidal con reducción planetaria en las ruedas
Freno de pie: hidroneumático en las cuatro ruedas.
Freno de estacionamiento: mecánico sobre el eje de mando delantero.
Sistema hidráulico: bomba de engranajes, accionada desde el volante por un eje de toma de potencia estriado a través del convertidor de torsión.
Filtro de 25 micrones en los sistemas de dirección y transmisión.
Válvula de dos carretes, con válvula de alivio ajustable incluída.
Velocidades de elevación (seg) 6,7 / descenso (seg) 3,8 / vuelco (seg) 1,7.
1 cilindro de elevación (de 152,4 mm de diámetro y 657 mm de carrera), 1 de vuelco (127 mm de diámetro y 384 mm de carrera) y 2 de dirección (63,5 mm de diámetro y 178 mm de carrera).
Dirección: hidrostática, sobre el eje trasero
Llantas: 8x24", de 10 agujeros
Neumáticos 14,00x24" de 8 telas
Sistema eléctrico: 12V. Baterías: 2x6V 86Ah. Alternador: 32A. Motor de arranque: 4CV.

CAPACIDADES
Tanques de combustibles 159 lts.
Carter motor (incl. filtro) 13,7 lts.
Circuito de refrigeración 18,3 lts
Tanque hidráulico 52 lts.
BALDE STANDARD
Capacidad de volteo (kg): 4162
Balde de capacidad de carga (m3): 1,147
Ancho interior del balde (mm): 2180
Largo del cargador sin balde (mm): 4588
Peso aproximado de la máquina (kg): 6050
DIMENSIONES
Radio de giro extremo exterior del balde (mm): 7023
Radio de giro fuera de rueda trasera (mm): 6769
Trocha delantera / trasera (mm): 1651 / 1702
Ancho sobre exterior de cubiertas (mm): 2070
Profundidad de excavación (mm): 197
Altura del suelo al escape (mm): 2850
Distancia entre ejes (mm): 2286
Despeje al suelo (mm): 406
Altura a placa de derrame con balde a altura máxima (mm): 4077
Alcance con el balde volcado a 45° a 2,15 metros de altura (mm): 1080

sábado, 13 de agosto de 2016

Pauny PC-80

Pala cargadora presentada como una pala articulada, con motor MWM, amplia cabina con buena visión y acceso, transmisión total hidrostática entre otras cosas.
Justamente, la cabina de moderno diseño (montada sobre tacos amortiguadores elásticos) ofrece una gran visibilidad gracias a sus amplias superficies vidriadas que incrementan el campo visual disminuyendo considerablemente el margen de error del operario. Dos puertas de acceso, un cómodo asiento de múltiples regulaciones, displays y mandos dispuestos dentro de los márgenes recomendables para su diseño mas un excelente aislamiento acústico aportan en gran medida a la confortabilidad del usuario en su labor diaria. LUCES: Frontales: dos faros para trafico, dos para servicio en el techo de la cabina y dos de posición y giro. Posteriores: un faro trasero gran angular para trabajo en el techo de la cabina mas dos de posición/stop y giro Interior: un plafón general en el techo de la cabina

Lugar de fabricación: Las Varillas, departamento San Justo, Provincia de Córdoba

Inicio de fabricación: 2015
Fin de fabricación: 20XX
Origen: Argentina

MOTOR: MWM Internacional
Ubicación: montado en posición transversal
Aspiración: normal aspirado
Ciclo: Diesel 4 tiempos
Numero de cilindros: 4 en línea
Cilindrada (cm3): 4100
Diámetro/carrera (mm): 101/127
Potencia a régimen nominal Kw. (CV): 61 kW (83cv) a 2200RPM
Torque máximo Nm (Kgf.m): 285 Nm (29 Kgf.m) a 1400RPM
Tracción: integral 4x4
TRANSMISION: hidrostática con bomba acoplada directamente al motor Diesel (independiente de la bomba de trabajo) y motor hidráulico del tipo orbital montado sobre una caja de transferencia de 2 velocidades (alta y baja) ubicada en línea sobre ambos ejes,
Velocidades: dos velocidades hacia adelante y dos hacia atrás
Al accionarse el freno la transmisión, se auto desconecta y deja de funcionar.
Velocidades (tanto para avance y retroceso): 1ra. marcha: 5 Km/h. 2da. marcha 16 Km/h
EJE DELANTERO/TRASERO: Pauny.
FRENOS De servicio: a disco en las 4 ruedas de accionamiento hidráulico
De estacionamiento: a disco sobre el eje trasero de accionamiento mecánico
NEUMATICOS 4 ruedas iguales de llantas mono pieza montadas con cubiertas 12 x 16.5''

DATOS OPERACIONALES
E Altura de transporte 2,528 m
Q Ancho de transporte 1,755 m
R Trocha delantera/trasera 1,435 m
A Longitud transporte (usos generales) 4,890 m
A Longitud transporte (uso agrícola) 5,810 m
C Distancia entre ejes (C) 2,150 m
D Distancia mínima al suelo 0,265 m
A3 Angulo de articulación 35°
Angulo de oscilación del eje trasero 12°
Peso operativo 3850 kg

DATOS DE OPERACIÓN DEL CARGADOR FRONTAL
                                                     uso general   uso agrícola
Capacidad colmada del balde           0.50 m³        1.00 m³
S Ancho del balde                            1,700m.        1,700 m.
J Alcance de carga a máxima altura 0,743 m        0,943 m
B Distancia de pivoteo a cara posterior 4,259 m. 4,785 m.
F Máxima altura de descarga                 2,360 m.  2,823 m.
G Altura de la carga                               2,990 m.  3,500 m.
H Altura al perno de pivoteo                 3,100 m.   3,650 m.
I Máxima altura de elevación                3,632 m.   4,550 m.
K Máximo alcance 1,061 m. 1,938 m.
L Máximo ángulo en altura 68 grados
M Máximo ángulo de descarga del balde 45°
N Máximo ángulo de acarreo 47 grados
O Angulo por debajo del nivel del suelo 45°
P Profundidad de excavación 0,100 m.
a1 Radio de giro exterior máximo 4,275 m.
a2 Radio de giro interior mínimo 2,450 m.

CAPACIDADES DE LLENADO
Depósito de combustible 75 lts.
Depósito de aceite hidráulico 85 lts.

jueves, 11 de agosto de 2016

Munk

Como se indica en la imagen de la izquierda, era una pala cargadora fabricada bajo licencia por Nortorf, en el sur del conurbano bonaerense.
Según comenta y asegura alguien que las conoció: "más allá de ser un tractor invertido, tenía muy buenas aptitudes: para su tamaño, el balde estaba cerca del metro cúbico de capacidad. En cuanto a su aspecto, eran poco agraciadas y cuadradas, con una rejilla enorme en la culata, muy característica".
Cabe destacar (como también se confiere en la publicidad) que tuvo un ritmo de fabricación muy vertiginoso para su época y el tamaño del mercado, todo traccionado e impulsado por la obra pública que se ejecutaba en las décadas del 60' y 70'.
Para julio de 1969, ya anunciaban la fabricación de un centenar de palas cargadoras, lo que les permitió conseguir la licencia de Eaton Yale & Towne. para la fabricación de las palas cargadoras Yale Trojan (Revista Carreteras, julio 1969).

Lugar de fabricación: Lanús Oeste, partido de Lanús, provincia de Buenos Aires.

Inicio de fabricación: 1966
Fin de fabricación: 197X
Origen: Noruega

Motor: FIAT
Ciclo: Diésel 4 tiempos
N° de cilindros: 4 en línea
Potencia (HP DIN): 80
Potencia toma de potencia (HP): 77,78
Régimen (r.p.m): e/ 1800 a 2000
Relación de compresión: 15,5:1
Sistema de combustible: inyección directa.
Alimentación: mediante bomba de émbolo, montada sobre el cuerpo de la bomba inyectora.
Bomba inyectora: Bosch con bomba de alimentación y regulador de velocidad en un único cuerpo.
Filtro de aire: en baño de aceite con pre filtro centrífugo.
Refrigeración: circulación forzada de agua, bomba centrífuga y ventilador comandado por correa de cuatro paletas, termostato y termómetro, cortina de radiador.
Lubricación: a presión mediante bomba de engranaje doble comandada directamente por el cigüeñal.
Filtro de red: en la aspiración de la bomba y dos filtros de depuración total con cartuchos recambiables.
Regulador de velocidad: centrífugo, actúa a todos los regímenes de funcionamiento del motor.
Tracción: 4x2 delantera
Embrague: monodisco en seco
Diferencial: de alta y baja con traba.
Caja de velocidades: cuatro marchas. Tres de alta y baja y 4ta directa y una M.A. en alta y baja.
Eje delantero: reforzado con en las puntas de ejes.
Equilibrador armónico: con masas contrarrestantes, elimina las producidas por el motor.
Barra de arrastre: con gancho de acople en forma de horquilla desplazable sobre un travesaño de altura regulable.
Frenos: de pedal, a zapatas y palanca separados con una traba para frenado conjunto
Contrapesos: entre dos o tres en las ruedas traseras de 40 o 50 kg cada uno.
Dirección: tornillo y sector sin fin. Servo mecanismo hidráulico.
Peso en orden de marcha (Kg): 4620
Neumáticos delanteros: 18,4/15 x 34''
Neumáticos traseros: 7,50 x 18''
Sistema eléctrico: 12V. Motor de arranque: 12V. Batería: 2x6V. Dínamo.

ABASTECIMIENTOS
Tanque de combustible (litros): 60/70 litros
Agua (litros): 18/22 litros
Aceite (litros): 15 litros (aprox).

martes, 9 de agosto de 2016

Yale Trojan 134A

Cargador frontal que monta cabina del tipo R.O.P.S.
Tablero de instrumentos con amperímetro, indicador de combustible, medidor de presión de aceite del motor, cuenta horas, medidor de temperatura de agua motor, indicador de presión de fluido hidráulico, indicador de temperatura del convertidor de par, encendido y llave de contacto.

Lugar de fabricación: Lanús Oeste, Partido de Lanús, Provincia de Buenos Aires.

Inicio de fabricación: 1969
Fin de fabricación: 1980?
Origen: Reino Unido

Motor: Perkins 6-354
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 en línea, verticales
Cilindrada (cm3): 5800
Potencia (CV/RPM): 110 a 2250
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil con trampa de agua, 2 filtros primaros y 1 secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.:
Tracción: 4x4
Embrague: convertidor de par
Transmisión: Servo transmisión Allison
Convertidor
Velocidades: 4 hacia adelante + 4 M.A.
Reducción final: ejes planetarios
Dirección: hidráulica
Balde (m³): 1,5
Capacidad de elevación: 10000 libras
8'-10 '' altura máxima de vuelco a los 45°
Alcance hacia adelante desde neumáticos 2'-5 ''
Peso: 16100 libras.

lunes, 1 de agosto de 2016

Klia CA 200



El modelo más grande de la gama de cargadores frontales, equipado con cabina panorámica de buena superficie vidriada para el operador y una mejor visión.
También fue el más masivo y popular entre los tres.
El panel de instrumentos incluía nivel de combustible, amperímetro, cuenta horas, llave de contacto de seguridad para el arranque, encendedor, luz de advertencia del, luz de carga de la batería, presión de aire, presión de aceite del convertidor, interruptor de limpiaparabrisas, freno de estacionamiento.
Incluía espejos retrovisores y asiento acolchado ajustable a la fisionomía del conductor.
La parte trasera ganaba en agresividad debido a los enormes paragolpes y su caída recta tan pronunciada.
Algunas unidades presentaban una franja negra al costado, a la altura del motor y en otras, la cabina era de color gris o también de color negro (foto, abajo a la derecha).

Lugar de fabricación: San Justo, Partido de La Matanza, Provincia de Buenos Aires.

Inicio de fabricación: 1977
Fin de fabricación: 1998?
Origen: Argentina

Motor: Mercedes-Benz OM 355/5
Ciclo: Diesel cuatro tiempos
Cilindrada (cm3): 9650
N° de Cilindros: 5 en línea, verticales
Diámetro x carrera (mm): 128 x 150
Potencia (CV @ RPM): 192 @ 2200
Par Motor (mkg @ RPM): 67 @ 1400
Relación de compresión: 15 a 1
Sistema de Combustible: inyección directa lineal
Bomba inyectora: lineal, comandada por engranajes.
Orden de inyección: 1-5-3-2-4.
Combustible: gas oil
Lubricación: circulación forzada.
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".

Motor: Perkins T6-354/4, válvulas a la cabeza
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
N° de cilindros: 6 en línea.
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP): 145 a 2800 r.p.m.
Par motor: 38 Kgm a 1250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Combustible: Gas oil
Orden de encendido: 1-5-3-6-2-4.
Filtro de aire: tipo seco, elemento primario de celulosa y 1 interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Filtrado de gasoil: trampa de agua, 2 filtros primaros y 1 secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.

Tracción: 4WD
Embrague: convertidor de par
Relación de convertidor de par: TC-TT200, diseño de doble turbina
Transmisión: Power Shift, Allison TT2221-1
Velocidades: 2 hacia adelante + M.A.
Sistema de enfriamiento: elemento enfriador de montaje remoto, con elementos reemplazables.
Diferencial: ZF
Ejes: con reducciones planetarias.
Velocidad máxima - Adelante (km/h): 27
Velocidad máxima - Retroceso (km/h): 15
Balde CA 175 / CA 200 (m3): 1,5 / 2
Capacidad de carga (kg): 2000
Sistema hidráulico: bomba hidráulica a engranajes en tándem, comandada por acople estriado y de 240 lts/min a 160 kg/cm2 y 2250 RPM.
Válvula de alivio de 140 kg/cm2 entre la bomba y primera válvula de control.
Dirección: hidrostática
Llantas: 14x25, de 12 agujeros / DW16x34, 12 agujeros
Rodado: 17,5x25" / 18,4x34"
Sistema eléctrico: 12V. Alternador: 14V/55A. Batería: 1x12V 135Ah.
Barra de tiro: con regulación y altura horizontal

Abastecimientos (litros)
Tanque de combustible: 210
Aceite en cárter, máx. / mín.: 12/10
Aceite en cárter, máx. / mín.: 14,1/12
Filtro de aceite del motor: 2,5
Eje ZF (diferencial delantero): 14,5
Reducción planetaria (c/u): 3,5
Eje ZF (diferencial trasero): 12
Reducción planetaria (c/u): 2,5
Sistema hidráulico y tanque de aceite: 150

DIMENSIONES
Altura hasta el techo (mm): 3200?
Altura al volante (mm): 2600?
Distancia entre ejes (mm): 3100?
Ancho (mm):
Trocha (mm):

Foto: Vialidad de la Provincia de Buenos Aires (1983)

KLIA CA 150 / CA 175

Modelos (el mas pequeño - foto, abajo a la derecha - y el intermedio de la gama - foto, a la izquierda -) de cargador frontal equipado con cabina panorámica de buena superficie vidriada para el operador y una mejor visión; que descansa con soportes metálicos con relleno de goma.
El panel de instrumentos incluía amperímetro, cuenta horas, llave de contacto de seguridad para el arranque, encendedor, luz de advertencia del freno de estacionamiento.
Incluía espejos retrovisores y asiento acolchado ajustable a la fisionomía del conductor.
La parte trasera ganaba en agresividad debido a los enormes paragolpes y su caída recta tan pronunciada.
Algunas unidades presentaban una franja negra al costado, a la altura del motor y en otras, la cabina era de color gris.

Lugar de fabricación: San Justo, Partido de La Matanza, Provincia de Buenos Aires.

Inicio de fabricación: 1977
Fin de fabricación: 1998?
Origen: Argentina

Motor: Mercedes-Benz OM 352, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindros: 6 en línea.
Cilindrada (cm3): 5675
Diámetro x Carrera (mm): 97 x 128
Potencia (HP SAE): 140 a 2800 r.p.m.
Par motor (Kgm SAE): 41 a 2000 r.p.m.
Régimen del ralentí (RPM): 600
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Combustible: gas oil
Bomba inyectora: comandada por engranajes.
Lubricación: circulación forzada a engranajes
Filtro de aceite: simple
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".

Motor: Mercedes-Benz OM 352 A, válvulas a la cabeza.
Alimentación: turbocompresor
Ciclo: Diesel 4 tiempos, árbol de levas lateral
Cilindros: 6 en línea verticales
Cilindrada (cm3): 5675
Diámetro x Carrera (mm): 97 x 128
Potencia (HP SAE): 172 a 2800 r.p.m.
Par motor (Nm): 430 a 1800 r.p.m.
Régimen del ralentí (RPM): 600
Relación de compresión: 16:1
Sistema de combustible: inyección directa.
Orden de inyección: 1-5-3-6-2-4.
Combustible: gas oil
Lubricación: circulación forzada a engranajes
Filtro de aceite: simple
Filtro de aire: de tipo seco
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V"

Tracción: 4WD
Embrague: convertidor de par
Relación de convertidor de par: TC-TT200, diseño de doble turbina
Transmisión: Power Shift, Allison TT2221-1
Velocidades: 2 hacia adelante + M.A.
Sistema de enfriamiento: elemento enfriador de montaje remoto, con elementos reemplazables.
Diferencial: ZF
Ejes: con reducciones planetarias.
Velocidad máxima - Adelante (km/h): 27
Velocidad máxima - Retroceso (km/h): 15
Balde CA 150 / CA 175 (m3):  1? / 1,5
Capacidad de carga (kg): 2000
Dirección: asistida hidráulicamente
Llantas: 8x24'', de 12 agujeros
Neumáticos: 14.00-24''
Sistema eléctrico: 12V. Alternador: 14V/55A. Batería: 1x12V 135Ah.
Barra de tiro: con regulación y altura horizontal

Abastecimientos (litros)
Tanque de combustible: 210
Aceite en el cárter, máx. / mín.: 14/10
Filtro de aceite del motor: 2,5
Eje ZF (diferencial delantero): 12
Reducción planetaria: 3
Eje ZF (diferencial trasero): 12
Reducción planetaria: 2

DIMENSIONES
Altura hasta el techo (mm): 3300
Altura al volante (mm): 2600?
Distancia entre ejes (mm): 3100?
Voladizo trasero (mm): 1200?
Ancho (mm): 2000?
Trocha (mm):

jueves, 3 de marzo de 2016

Michigan 100/30 4WD

Modelo de pala frontal con retroexcavadora perteneciente a la línea HEAVY DUTY, cuyo código es 10582324N.
La consola de instrumentos, compuesta de indicadores y señales como lámpara de advertencia del alternador, luces de manejo, luces indicadores de presión del sistema de aire acondicionado: (sin instalar), lampara de advertencia del filtro de aire (sin instalar), lampara de advertencia de presión de aceite del motor, luz del gato hidráulico, lampara indicadora del freno de estacionamiento, lampara de advertencia de temperatura de aceite del eje posterior, luz de advertencia del filtro de aceite hidráulico manómetro de voltaje, tacómetro, horometro del motor, lampara de advertencia de bajo nivel de combustible, manómetro de temperatura del aceite (convertidor de torque), manómetro de temperatura y refrigerante del motor.

Lugar de Fabricación: Bell Ville, Departamento Unión, Provincia de Córdoba.

Inicio de fabricación: 2015
Fin de fabricación: 20XX
Origen: China/Argentina?

Motor: Deutz
Ciclo: Diesel 4 tiempos
Inducción de aire: Turbo carga
Diámetro x carrera (mm): 105 x 120 mm
Desplazamiento (cm3): 4160
Caballos de fuerza / Potencia bruta: 70 Kw - 2200 r/min
Velocidad de motor / Acelerador completo (sin carga): 2350 r/min
Relación de compresión: 16 a 1
Acelerador completo (carga completa): 220 r/min
Velocidad en vacio: 800 + 50 r/min
Refrigeración: agua, radiador y ventilador
Sistema de combustible: inyección directa
Orden de encendido: 1-3-4-2
Tracción: 4WD
Transmisión: Electro/Hidráulica 4WD
Dispositivo de Trabajo: Joystick
Capacidad de balde excavador (hasta): 0.3 m3
Capacidad de balde frontal (hasta): 1 m3
Sistema de frenos: Discos Humedos
Angulo máximo de subida: 30º
Velocidad Crucero - Avance/ Retroceso I: 5.8 / 7.0 Km/h
Velocidad Crucero - Avance/ Retroceso II: 10.5 / 12.6 Km/h
Velocidad Crucero - Avance/ Retroceso III: 20.1 / 24.3 Km/h
Velocidad Crucero - Avance/ Retroceso IV: 40.2 / 48.6 Km/h
Rodado - frontal / trasero: 14-17.5 (14PR) / 19.5-24 (12PR)
Sistema eléctrico: 12V. Batería: 12V

ABASTECIMIENTOS
Tanque de combustible (litros): 151
Cárter aceite motor (litros): 11
Transmisión y convertidor de torque (litros): 18,5
Sistema hidráulico (litros): 60
Eje frontal / trasero (litros): 7,6 / 17
Sistema de refrigeración (litros): 16,5

DIMENSIONES
Peso Operativo: 7400 Kg
Distancia entre ejes: 2150 mm
Ancho de trocha: 2050 mm
Largo total: 7077 mm
Ancho máximo: 3424 mm
Altura máxima: 2735 mm
Ancho de balde: 2328 mm
Despeje: 335 mm

DIMENSIONES PALA Y RETRO
Retropala - Rotación del brazo hacia la izquierda: 90º
Retropala - Rotación del brazo hacia la derecha: 90º
Retropala - Altura máxima de descarga: 3737 mm
Retropala - Máximo radio de descarga en altura máxima: 1084 mm
Retropala - Máximo radio de excavado: 5437 mm
Retropala - Angulo máximo de oscilación de balde: 163,2º
Retropala - Máxima profundidad de cavado: 4338 mm
Retropala - Máxima fuerza de cavado: 50 ± 10% Kn
Pala Frontal - Máxima altura de descarga: 2626 mm
Pala Frontal - Alcance de descarga: 726 mm
Pala Frontal - Angulo de descarga: 43,5º
Pala Frontal - Profundidad de cavado: 191 mm
Pala Frontal - Fuerza de cavado: 191 mm

Michigan R65C

Ubicado en la línea COMPACT, cuyo código es 10582018N.
Equipado con cabina anti vuelco de vidrios panorámicos tonalizados, con aire acondicionado y calefacción.
El tablero de instrumentos está equipado con luces de alarma de presión de aire de freno, indicador de presión de aceite del motor, voltímetro de freno por aire, voltímetro de aceite de caja de cambios, indicador de temperatura de agua de motor, contador de horas de trabajo, indicador de temperatura de aceite de convertidor e indicador de temperatura de aceite de convertidor.
El chasis esta principalmente compuesto por un bastidor delantero, un bastidor trasero y uno auxiliar. Los bastidores trasero y delantero pueden girar 36º a izquierda o derecha. Esto puede realizarse en función del estiramiento o repliegue del tambor de aceite (cilindro hidráulico). El bastidor auxiliar, centrado por perno bisagra, puede movilizarse 11º con eje de transmisión.

Lugar de Fabricación: Bell Ville, Departamento Unión, Provincia de Córdoba.

Inicio de fabricación: 2015
Fin de fabricación: 20XX
Origen: China/Argentina?

Motor: WEICHAI
Cilindrada: 6,75 L
Potencia: 92 Kw
Torque Máximo: 500 Nm
Refrigeración: agua, radiador y ventilador
Tracción: 4WD
Caja Tipo: ZL20AX17 (BS428) powershift
Velocidades: 4 en avance 2 en retroceso
Transmisión principal: Reducción por engranaje cónico espiralado
Reducción de masa: planetaria por engranaje cilíndrico de dientes
Peso operativo: 7500 Kg
Capacidad de balde (hasta): 1.5 m3 / 2.0 m3
Dispositivo de Trabajo: Joystick Mecánico
Capacidad de Carga: 2500 Kg
Angulo de articulación: 38º
Sistema de frenos: Caliper - Disco
Tiempo de elevación de carga: 6s
Presión de sistema hidráulico: 16 Mpa
Velocidad crucero - Avance: 0 – 38 Km./h
Velocidad crucero - Retroceso: 0 – 31 Km/h
Angulo máximo de subida: 35º
Rodado: 17.5-25 (12PR)
Sistema eléctrico - voltaje: 24V. Batería: 2x12V 165Ah.

ABASTECIMIENTOS
Aceite de motor 20 L.
Aceite hidráulico 140 L.
Combustible 140 L.
Caja de cambios 32 L.
Eje delantero y trasero (diferencial y planetario) 20 L.
Dispositivo de post combustión 2.4 kgs.

DIMENSIONES
Largo total (con balde): 6100 mm
Ancho: 2250 mm
Alto: 3050 mm
Alcance de descarga: 1300 mm
Altura máxima de descarga: 3400 mm
Radio de giro: 6005 mm
Mínima distancia al piso: 375 mm
Distancia entre ejes: 2730 mm
Ancho de trocha: 1825 mm
Altura máxima de carga: 3800 mm

jueves, 5 de noviembre de 2015

Zanello G-5

Cargador y retroexcavadora producido en conjunto por Zanello y Grossi en "la perla del oeste" santafesino; resultó ser una efímera colaboración entre ambas empresas.
Recurría a una motorización más que repetida en la industria, hasta el hartazgo diríamos y a componentes de fácil reposición en el mercado.
El instrumental completo se componía de luces delanteras, traseras, trabajo y balizas.
Equipamiento compuesto de asiento anatómico de suspensión hidro controlada regulable, acelerador manual y de pedal, detención manual de motor independiente.
Su styling (en líneas generales), era agraciado para un vehículo de este tipo, siendo llamativas y por ahí "chocantes" las masas de color marrón oscuro, en contraste con la tonalidad amarillo "dorado".
Agradecimiento por el material a Lucas Paglieri (INTA Castelar) y a Aníbal Malizzia por la redacción a Aníbal Malizzia.

Lugar de fabricación: Rafaela, Departamento Castellanos, Provincia de Santa Fe

Comienzo fabricación: 1983?
Fin de Fabricación: 1985?
Origen: Argentina

Motor: Perkins 4-203
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 3300
N° de cilindros: 4 en línea
Diámetro x carrera (mm): 91.5 x 127
Potencia al volante (CV DIN/RPM): 60 (44.1 kw) a 2200 rpm
Filtro de aire: seco con prefiltro ciclónico
Arranque. Dispositivo termo arrancador CAV
Orden de encendido: 1-2-3-4
Relación de compresión: 17,4:1
Filtrado de gasoil: 2 filtros; primario y 1 secundario, con taza de sedimentación.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación.
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador.
Tracción: 2WD trasera
Transmisión: Cambio de engranajes en toma constante, 8 marchas de avance y 8 de retroceso.
A través de un inversor mecánico con palanca al volante.
La 3ª, 4ª, 7ª y 8ª marchas son sincronizadas, doble palanca de mandos.
Reductores finales de engranajes rectos de reducción simple
Diferencial con traba comandada por pedal con destrabe automático.
Embrague bidisco en seco de accionamiento simultaneo de 11” de diámetro
Frenos: de servicio de cintas en seco con mando mecánico simultaneo
Dirección: hidrostática. Con accionamiento directo de cilindro montado sobre el puente
Neumáticos delanteros 7,00-16'' (10 telas) vial y traseros 16.9-15/24 (12 telas)
Sistema eléctrico: 12V. 1 Batería de 12V 120 Ah. Alternador: 12V 38A.

Velocidades máximas con rodado 16.9/24 a 2200 rpm
1ª en baja/en alta: 2.05 / 7.14
2ª en baja/en alta: 3.09 / 11.14
3ª en baja/en alta: 4.53 / 16.31
4ª en baja/en alta: 5.85 / 21.07

Capacidades
Tanque de gasoil (litros): 80
Líquido refrigerante (litros): 8,5
Aceite motor (litros) / con filtro: 12,4 / 16,5
Aceite de caja (litros): 11,5
Hidráulico (litros): 35
Dimensiones
Ancho de corte retroexcavadora (mm): 470
Ancho de corte cargador (mm): 2000
Capacidad cargador (colmada) (litros): 500
Capacidad retroexcavadora (colmada) (litros): 130
Distancia entre centro de eje y filo de cuchara (mm): 1770
Altura mínima cuchara sobre el suelo (mm): 150
Altura máxima cuchara con ángulo de inclinación mínimo (mm): 2600
Altura máxima cuchara con ángulo de inclinación máximo (mm): 3200
Distancia del borde del capot a inclinación cuchara (mm): 580
Ángulo máximo inclinación cuchara: 120°
Profundidad máxima retroexcavadora (mm): 3800
Alcance máximo en altura máxima de retroexcavadora (mm): 4300
Altura máxima excavadora al filo superior (mm): 3970
Altura máxima excavadora al filo inferior (mm): 3520

jueves, 23 de julio de 2015

Crybsa C-130

Según la publicidad de la izquierda: "Cargadores frontales Crybsa: cargan con apreciables ventajas. Están fabricados en la planta más integrada del país para la producción de maquinaria vial.
Bajo licencia internacional Benfra, Italia; una empresa que aporta tecnología con larga y prestigiosa tradición en la materia. La producción y confiabilidad de los cargadores Crybsa han sido reconocidas en nuestro país y en mercados internacionales.
Su diseño y sus evolucionados sistemas hidráulicos le permiten obtener ciclos óptimos bajo cualquier condición del terreno.
Equipados con motores FIAT Diésel. El 73% de sus componentes de producción nacional, permite un rápido aprovisionamiento de repuestos en cualquier punto del país y a muy bajo costo.
Es por esto que los cargadores Crybsa obtienen el menor costo por metro cúbico movido".
Y en la segunda publicidad (abajo a la derecha): "Crybsa ofrece lo mejor: diseñado para resistir las maniobras más exigentes, el cargador frontal articulado C-130 posee cualidades que lo destacan entre cualquier otro de su tipo. Su potente motor FIAT de 95 CV le otorga un extraordinario poder de empuje de 6800 kg y una fuerza de desprendimiento de 6300 kg, que permiten al balde de 1500 m3 un muy buen llenado en cualquier tipo de suelo.
Estas características, sumadas a su gran ángulo de desplazamiento (40° por lado) y a la suavidad del servo comando, permiten una mayor agilidad y rapidez en el ciclo de trabajo, reduciendo el esfuerzo del operador.
Nuestras máquinas son las mas robustas. Y las más ágiles. Un imposible que hicimos realidad. Los motores son FIAT DIESEL de producción nacional. Los repuestos están en todo el país y a costos mucho más bajos.
La red de Service autorizado Crybsa cubre todo el país, lo que asegura "un amigo siempre a mano". Y eso es muy importante. El valor de reventa es muy elevado.
Cada metro cúbico movido por Crybsa cuesta menos, vale más. Además tenemos el mejor precio, la mejor financiación  la más rápida entrega".
Para el trimestre de abril - junio de 1977 y según la Revista Carreteras, donde se publicaron ambas publicidades, el precio de lista de aquel momento era de $ 16938000.
Equipo estándar dotado de manómetro aceite motor, termómetro de agua motor, manómetro aceite convertidor, termómetro aceite convertidor, cuenta horas, amperímetro, luz espía carga alternador, luz espía luces de posición, luz espía luces de giro, conmutador de contacto y luces, botón de arranque, bocina, dientes para balde, dos faros delanteros, herramientas y manuales.

Lugar de fabricación: Villa Regina, departamento General Roca, Provincia de Río Negro.

Inicio de fabricación: 1976
Fin de fabricación: 198X?
Origen: Italia

Motor: Fiat CO3
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 5401
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 115 x 130
Potencia (CV @ RPM): 95 @ 2300
Relación de compresión: 17,4:1
Aspiración: natural (atmosférico)
Refrigeración: agua, ventilador y radiador
Lubricación: circulación forzada
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch de 6 salidas
Orden de inyección: 1-3-4-2
Filtro de combustible: unidad sellada
Filtro de aire: en baño de aceite, con prefiltro ciclónico.
Filtro de aceite: de malla en la aspiración de la bomba y unidad sellada recambiable
Combustible: gas oil
Tracción: 4WD
Caja de velocidades: convertidor hidrodinámico Twin Disc, con alta y baja.
Cambio-inversor hidráulico Power-Shift.
Válvula de desembrague de la transmisión, accionada por pedal izquierdo de freno.
Desacople mecánico de la transmisión a las ruedas posteriores.
Velocidades: 2 + 2 M.A.
Relación de transmisión: 1° adelante y atrás 6,91 km/h - Relación 6,643 a 1 // 2° adelante y atrás: 13,82 km/h - Relación: 3,251 a 1.
Fuerza de empuje en 1° velocidad (kg): 7500.
3° adelante y atrás: 21,67 km/h - Relación: 2,027 a 1.
4° adelante y atrás: 39,56 km/h - Relación: 0,958 a 1.
Máxima pendiente superable con carga máxima: 15%
Frenos: a discos, con 2 mordazas por rueda, comando hidráulico de doble circuito y servofreno.
Freno de estacionamiento: mecánico sobre transmisión a las ruedas delanteras.
Eje delantero: fijo.
Eje trasero: oscilante, con ángulo total de oscilación de 13°.
Sistema hidráulico: distribuidor monoblock de 2 elementos con comandos en paralelo, válvulas de sobrepresión, anti cavitación y retención en cada circuito.
Circuito de aceite protegido, de filtrado total, con 2 filtros metálicos micrónicos completos, de elementos magnéticos.
Capacidad del balde (m3): 1500. Ancho balde (mm): 2200
Fuerza sobre cuchilla p/ rotación hacia atrás de balde (kg): 6700
Fuerza de desprendimiento (kg): 6300
Ángulo de desplazamiento: 40° por lado
Dirección: por intermedio del chasis articulado, con servo comando hidráulico
Rodado: 14,00x24" 12 telas. Opcional: 15,5x25" 12 PR sin cámara.
Sistema eléctrico: 12V. Batería: 2x6V.

CAPACIDADES
Circuito refrigeración (litros): 16
Combustible / reserva (litros): 108 / 18
Carter motor con filtro y cañerías (litros): 13
Carter motor (solamente) (litros): 12
Filtro en baño de aceite (litros): 2
Bomba inyectora y regulador (litros): 0,50
Reductores delanteros (litros): 2
Reductores traseros (litros): 1,7
Dirección hidráulica (litros): 2

Peso vacío en orden de trabajo (kg): 7500
Peso levantado o capacidad de transporte (kg): 2750

DIMENSIONES
Distancia eje delantero a borde de balde (mm): 2120
Largo total (mm): 5860
Voladizo trasero (mm): 1200
Distancia entre ejes (mm): 2540
Despeje al suelo (mm): 410
Altura total balde inferior (mm): 4060
Altura total balde superior (mm): 4320
Altura total balde a 45° (mm): 3450 / 2800
Altura a columna dirección (mm): 2170
Altura al escape (mm): 2600
Altura al filtro (mm): 3070
Radio de giro (mm): 4675
Ancho total (mm): 2160
Trocha (mm): 1760
