sábado, 17 de febrero de 2018

Someca DA 50 L

Primer tractor de la marca Someca producido en el país, bajo licencia francesa y de la italiana OM.
De corta vida industrial y comercial, fue reemplazado en un par de años por los M45 y M50. Previamente, este modelo era importado por la empresa "de Ninnis y Rodríguez Larreta".
Respecto a los primeros DA 50 que llegaban desde Francia, los siguientes detalles permiten diferenciarlos de los fabricados en Argentina: los argentinos tenían unos centímetros más de trocha tanto para las ruedas traseras y delanteras, porque los reductores estaban un poco inclinados hacia atrás mientras que los importados estaban bien verticales.
Mientras que también los argentinos tenían la palanca de cambios como las del M45 y M50, solo que no tenían alta y baja, y ningún Someca DA 50 (40) venía con doble embrague.
Otros detalles de interés: los importados en la tapita para engrasar el embrague decía "ACCES GRAISAGE BUTEE EMBRAYAGUE".
El instrumental estándar se componía de cuenta horas con totalizador mecánico OM, tacómetro.
El equipo opcional a pedido, se componía de gancho delantero con un esfuerzo de tracción de 2500 kg.

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 1954
Fin de fabricación: 1956
Origen: Francia

Motor: OM FIAT COD 40, con cámara auxiliar.
Ciclo: Diésel 4 tiempos, árbol de levas con 5 bancadas.
Cilindrada (cm3): 3770
N° de cilindros: 4 en línea, válvulas a la cabeza comandadas por balancines.
Diámetro x carrera (mm): 100 x 120
Tapa de cilindros: de fundición, provista de descompresores a tornillo.
Camisas: húmedas, cambiables de fundición especial
Lubricación: a presión por bomba de engranajes mandada directamente por engranaje del cigüeñal. Filtro de aceite regenerador con elementos cambiables en derivación
Relación de compresión: 16 a 1
Potencia en la barra (HP): 43,33
Potencia en la polea (HP): 50
Régimen de potencia máxima (RPM): 2200
Par motor máximo (KgM): 6,45
Régimen de cupla motriz máxima (RPM): 1500
Sistema de combustible: inyección directa.
Bomba inyectora: PES 2A 60B 210: L4/1 (licencia Bosch) accionada por engranajes
Refrigeración: agua, por bomba centrífuga y termostato.
Caja de velocidades: engranajes
Embrague: mono disco en seco semi centrífugo.
Velocidades: 5 adelante + 1 M.A.
Relaciones de velocidad: 1° 5,685 a 1; 2° 4,240 a 1; 3° 3,215 a 1; 4° 1,885 a 1; 5° 1 a 1. M.A. 7,2 a 1.
Toma de potencia: mandada por el mismo eje de la polea controlado por palanca, eje de 6 estrías.
Polea: mandada por engranajes en ángulo, del lado derecho, rotación a la derecha. Ancho (mm): 180. Velocidad a 1500 RPM de motor: 750 RPM. Diámetro polea (mm): 300.
Sistema eléctrico: tensión 12V. Baterías: 2x6V 120/150Ah en serie. Dínamo: Paris-Rhone G 11R-55-150W. Regulador de tensión: Paris-Rhone D210 de 2 elementos. Motor de arranque: Lavalette BNG a/12.

DIMENSIONES
Peso (kg): 2175
Largo total (mm): 2960
Ancho (mm): 1780
Altura al volante (mm): 1880
Altura al tapón de radiador (mm): 1550
Altura al gancho de 2 posiciones (con 12,75x24" / 12x28"): 0,820 - 0,520 / 0,830 / 0,550

ABASTECIMIENTOS
Cárter aceite motor (litros): 8,2
Conductos y filtros (litros): 2,8
Sistema de enfriamiento (litros): 17
Toma de potencia (litros): 1,5
Caja de velocidades (litros): 20.

martes, 2 de enero de 2018

Anexo: documentos SOMECA CONCORD (tractor n° 5000)

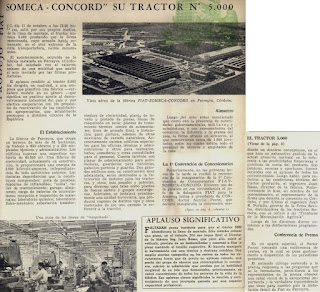

Según la Revista Carreteras n° 30, de octubre de 1956: "El 11 de octubre a las 12:20 horas, salió por sus propios medios, de la linea de montaje, el tractor n° 5000 producido por la firma mencionada, cuyo armado había comenzado, en el otro extremo de la cinta transportadora, 20 minutos antes.
El acontecimiento, ocurrido en la fábrica instalada en Ferreyra (Córdoba), fue saludado con el caluroso aplauso de una multitud que asistió al acto invitada por las firmas productoras.
El aplauso rendido al tractor 5000 iba dirigido, en realidad, a una empresa que planificó una fábrica - verdadero modelo en su género - que significa un positivo aporte al desenvolvimiento industrial del país y una efectiva cooperación con los propósitos de reactivación de las explotaciones agropecuarias, que actualmente preocupan a distintos círculos de la República.

El establecimiento: la fábrica de Ferreyra, que ocupa un terreno de más de 30 hectáreas, da trabajo a 630 obreros y a 230 empleados técnicos y administrativos. Los edificios superan una superficie cubierta de 60000 m2. Una fábrica de electricidad, actualmente en construcción, le proporcionará una energía de 5000 kVA, independizándola de todo suministro exterior. Las distintas dependencias que la constituyen comprenden: pista de pruebas; depósitos de inflamanbles, "usina", taller de mantenimiento; garage; almacenes; carga de baterías de acumuladores; recepción e inspección de materiales; laboratorio químico; laboratorio físico-mecánico; subestación transformadora de electricidad, planta de lavado y pintado de piezas, líneas de maquinado en serie; plantas de tratamiento térmico centro de submontajes; linea de armado final, e instalacion para pintura, además de otras auxiliares de variada naturaleza. Accesoriamente existen edificios especiales para las oficinas técnicas y administrativas y otros para vestuarios, baños, comedores y otras comodidades para el personal. Cuenta también con playas de estacionamiento para automotores, guarderías para bicicletas, pabellón portería y guardia. Dos grandes edificios más, en construcción muy adelantada, serán destinados a la fabricación de motores para los tractores y otros, más pesados y potentes, para diversos usos tales como plantas de fuerza motriz y grupos electrógenos. Asimismo, se instalará próximamente una unidad ferroviaria que producirá vagones de distinto tipo y otros materiales de ese uso, excepto lo referente a la tracción.
Luego del acto antes mencionado que contó con la presencia de autoridades gubernamentales, militares y eclesíasticas y con representantes del comercio, la industria y la prensa del país, la firma ofreció un almuerzo, al que concurrieron cerca de 1500 invitados, entre los cuales estaba todo el personal de obreros y empleados de la casa

La 1° convención de concesionarios: posteriormente, en las primeras horas de la tarde se realizó la ceremonia de la inauguración de la 1° Convención de Concesionarios FIAT-SOMECA-CONCORD. Hicieron uso de la palabra en esa circunstancia el jefe de la delegación FIAT para América Latina y presidente de Concord, Dr Aurelio Peccei, que declaro inaugurada la convención mediante un discurso conceptuoso, en el que hizo un exhaustivo análisis de la actual situación nacional en lo referente a las posibilidades financieras y prácticas de venta del producto. Sus palabras, serenas y oportunas, fueron recibidas con el aplauso de todos los convencionales. Luego habló, para referirse a las condiciones técnicas del tractor producido el ingeniero Juan Basso, director de la fábrica. Posteriormente lo hizo, en nombre de los concesionarios, el representante de la firma que detenta la concesión en Córdoba y por último el ingeniero Juan R. Portalis, genrete de la firma Sevitas, distribuidora de los tractores Someca, que se refirió a las "Fronteras de la Mecanización Agrícola".
Liuego de los discursos dieron comienzo a las deliberaciones programadas.
Conferencia de prensa: en un aparte especial, el dr Peccei concedió una conferencia de prensa, en la cual se puso gustosamente a disposición de los periodistas presentes. El animado diálogo sostenido y la precisa respuesta a las preguntas que se le formularon, permitieron a los representantes de la prensa obtener una cabal visión de la excepcional importancia y la verdadera trascendencia que tiene para nuestro país la instalación fabril de Fiat en Ferreyra.

APLAUSO SIGNIFICATIVO: Faltaban pocos instantes para que el tractor 5000 abandonara la línea de montaje. Sólo restaba colocar una pieza, el volante. Dio ese toque final el director de la fábrica, ingeniero Juan Basso, que para ello, subió al vehículo, provisto de un destornillador y comenzó a fijar la pieza roscando el tornillo respectivo. Al hacerlo manipuló la herramienta con una técnica y destreza notables. Una amplia sonrisa campeaba en los rostros de todos los circunstantes hasta que de pronto un aplauso cerrado, que partió del grupo de obreros que contemplaban la ceremonia, rubricó la admiración que sentían por la habilidad magistral de su jefe que demostraba, prácticamente, su cabal conocimiento de todos los secretos de la vida de la fábrica. Ese aplauso obrero significaba la sanción y reconocimiento de una jerarquía ganada por una superior capacidad profesional".

sábado, 11 de abril de 2015

Someca M50

Según el manual del vehículo: "el tractor SOMECA modelo M-50 se iguala, por sus características, a los más importantes tractores a ruedas, producidos por la industria mecánica-agrícola. Se conduce mediante volante colocado en el centro del tractor.
Como máquina de arrastre y operante, se adapta a cualquier tipo de cultivo".
Este tractor también es útil para trabajos de labranza con arado de 5 rejas de 304,8 mm o 14''; con arado de 6 discos de 26''; con múltiple de 11 discos con cajón sembrador; con rastra de 40 discos.
También para trabajos de siempre, cultivo, cosecha.
Para empleo en transportes con 27 toneladas de carga útil sobre acoplado o tren de acoplados y como planta motriz.
Equipado con cuenta horas con totalizador mecánico de las horas de trabajo; termómetro para la temperatura del agua colocado en el tablero.
El equipo lumínico se componía de 2 faros delanteros bilux (de carretera y cruce); 2 lámparas rojas traseras; 1 faro trasero monolux para trabajos nocturnos, 1 linterna para el tablero y 1 lámpara testigo de descarga de la batería.

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 1956?
Fin de fabricación: 1963
Origen: Francia

Motor: CO1/50, con cámara auxiliar
Ciclo: Diésel 4 tiempos
N° de cilindros: 4 en línea
Diámetro x carrera (mm): x
Cilindrada (Cm3):
Potencia en la barra (HP): 43,33
Potencia en la polea (HP): 50
Régimen de potencia máxima (RPM): 2200
Par motor máximo (KgM): 6,45
Régimen de cupla motriz máxima (RPM): 1500
Relación de compresión: 21,5:1
Sistema de combustible: inyección directa.
Bomba inyectora: PES 2A 60B 210: L4/1 (licencia Bosch) accionada por engranajes.
Engrase: a presión por bomba de engranajes accionada por el cigüeñal
Filtro de aceite: de tipo centrífugo.
Filtro de aire: en baño de aceite
Tracción: 4x2 trasera
Embrague: monodisco en seco accionable a pedal
Árbol de transmisión: del embrague al cambio, de forma tubular unido a ambos por juntas flexibles
Traba de diferencial.
Marchas: 7 adelante y 2 M.A.
Reducción posterior: mediante un par de engranajes cónicos en el grupo diferencial y un par de engranajes cilíndricos en cada rueda posterior. Relación par cónico: 3,786.
Relación par cilíndrico sobre las ruedas: 5,917. Relación total posterior: 22,399.
Frenos: doble sistema, a pedales y discos, que actúa independientemente sobre los semiejes de la transmisión posterior.
Freno de mano: actúa simultáneamente sobre los dos semiejes.
Toma de potencia: independiente de 540 RPM.
Barra de tiro: transversal de altura regulable para facilitar el enganche de implementos agrícolas.
Dirección: tornillo helicoidal y sector cónico, mecánica
Sistema eléctrico: 12V. Batería: 2x6V 150Ah. Dinamo: 12V 150W. Arranque: 4HP 12V.

Dimensiones
Distancia entre ejes (mm): 2030
Trocha anterior variable (mm): 1306, 1406, 1506, 1606, 1706
Trocha posterior variable (mm): 1300, 1400, 1548, 1648, 1652, 1752, 1900, 2000
Longitud total del tractor sin barra de arrastre (mm): 2550
Longitud total del tractor con barra de arrastre (mm): 2595
Ancho total del tractor con trocha mínima (mm): 1945
Ancho total del tractor con trocha máxima (mm): 2415
Altura máxima del tractor (mm): 1846
Altura mínima desde el suelo (eje delantero) (m): 0,364
Dimensiones de los neumáticos anteriores/posteriores: 6.00x19''/14x30'' (o 14x36'')
Peso con neumáticos en orden de trabajo (abastecido de agua, combustible y con su dotación de llaves y herramientas) (kg): 830

ABASTECIMIENTOS
Tanque de combustible (litros): 56
Líquido refrigerante (litros): 21
Cárter motor Diésel (kg): 10
Bomba de inyección y regulador (kg): 0,30
Filtro de aire (kg): 1
Cambio de velocidad (kg): 20
Carter intermedio (kg): 4,5
Carter reductor lateral (kg): 2,1
Caja de la dirección (kg): 0,5
Caja toma de potencia (kg): 3,5
Rodamientos ruedas delanteras (kg): 0,5

Velocidades (mínimas - máximas -- en km/h): 1,95 a 21,6

Someca M45 cañero

Variante "cañera" del conocido y popular M45 de aquel momento.
Como no podía ser de otra manera, el despeje alto y el eje delantero adaptado, lo hacía apto para cultivos como la caña de azúcar y similares.
Al llegar a mediados de la segunda mitad de la década del 50', la competencia era más bien escasa y en su mayoría se optaba por adaptar un tractor común y corriente, modificándolo bastante para poder ser útil en este tipo de cultivos.
Fuera de lo comentado, no tenía mayores diferencias mecánicas y estéticas con el resto de la gama de tractores Someca de la época, manteniendo el tradicional color naranja.

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 1956?
Fin de fabricación: 1963
Origen: Francia

Motor: OM FIAT CO1D/45, con cámara auxiliar
Ciclo: Diésel cuatro tiempos
Cilindros: 4 en línea, válvulas a la cabeza
Diámetro x carrera (mm): 105 x 120
Cilindrada (Cm3): 4156
Relación de compresión: 21,5:1
Potencia en la barra (HP): 39,33
Potencia en la polea (HP): 43,5
Régimen de potencia máxima (RPM): 2200
Par motor máximo (KgM): 6,45
Régimen de cupla motriz máxima (RPM): 1500
Sistema de combustible: inyección directa.
Bomba inyectora: PES 2A 60B 210: L4/1 (licencia Bosch) accionada por engranajes.
Engrase: a presión por bomba de engranajes accionada por el cigüeñal
Filtro de aceite: de tipo centrífugo.
Filtro de aire: en baño de aceite
Tracción: 4x2 trasera
Embrague: monodisco en seco accionable a pedal
Árbol de transmisión: del embrague al cambio, de forma tubular unido a ambos por juntas flexibles
Levante hidráulico: MGF Mayor, a posición controlada.
Frenos: doble sistema, a pedales y discos, que actúa independientemente sobre los semiejes de la transmisión posterior.
Freno de mano: actúa simultáneamente sobre los dos semiejes.
Dirección: tornillo helicoidal y sector cónico, mecánica Rodado delantero / trasero: 600x19'' / 12x38''
Sistema eléctrico: 12V. Batería: 2x6V. Arranque: directo, motor eléctrico.

VELOCIDADES en km/h
1ra 2,1 / 2da 3,2 / 3ra 4,9 / 4ta 7,3 / 5ta 11,2 / 6ta 17,3 / 7ma 23.

ABASTECIMIENTOS
Tanque de combustible (litros): 56
Líquido refrigerante (litros): 21

DIMENSIONES en mm
Peso total (kg): 3290
Distancia entre ejes: 2520
Luz anterior: 890
Luz posterior: 840
Altura al capot: 1800
Altura al volante: 2100
Trochas anteriores: 4 posiciones de 1505; 1605; 1705; 1805.
Trochas posteriores: 6 posiciones de 1500; 1604; 1696; 1800; 1944; 2048

Material: Lucas Paglieri (INTA Castelar)

Someca M45

El complemento de FIAT Tractores a su gama Fiat, eran los Someca.
A continuación, dejamos la descripción que hace el manual del usuario de este modelo: "El tractor Someca modelo M-45 se iguala, por sus características, a los más importantes tractores a ruedas, producidos por la industria mecánica-agrícola.
Como máquina de arrastre y operante se adapta a cualquier tipo de cultivo; lleva un sistema de traba del diferencial que evita el patinaje de la rueda motriz durante el trabajo de arrastre rectilíneo en terrenos de estructura no homogénea.
Pueden aplicarse los siguientes equipos: polea motriz, toma de potencia para accionar máquinas operadoras arrastradas, levante hidráulico, gancho para remolque de carretera.
Se conduce mediante volante colocado en el centro del tractor".

En cuanto al folleto, asegura que se pueden hacer los siguientes trabajos de labranza: "con arado de 5 rejas de 12' o 4 rejas de 14", con arado de discos de 26", con múltiple de 3 discos con cajón sembrador y con rastra de 40 discos".
El equipo eléctrico se componía de 2 faros delanteros bilux (de carretera y cruce), 2 lámparas rojas traseras con bombillas de 3W, 1 faro trasero monolux para trabajos nocturnos, con bombilla de 35W, 1 linterna para el tablero con bombilla de 3W y 1 lámpara testigo de descarga de la batería con bombilla de 3W.
Accesorios a pedido, tales como levante hidráulico de tres puntos, polea, lastres, tren triciclo para cultivos en hilera, bomba filtro para trasvase de gasoil.
Dotación compuesta de 1 bomba de engrase, llaves y herramientas.
Como indica el folleto, recibió 30 mejores como "mayor potencia, mayor adherencia, mayor peso, menos costo, menor tiempo, gran confort de manejo, etc".

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 1956?
Fin de fabricación: 1963
Origen: Francia

Motor: CO1D/45, con cámara auxiliar
Ciclo: Diésel cuatro tiempos
Cilindros: 4 en línea, válvulas a la cabeza
Diámetro x carrera (mm): 105 x 120
Cilindrada (Cm3):  4156
Relación de compresión: 21,5:1
Potencia en la barra (HP): 39,33
Potencia en la polea (HP): 43,5
Régimen de potencia máxima (RPM): 2200
Par motor máximo (KgM): 6,45
Régimen de cupla motriz máxima (RPM): 1500
Filtro de aceite: de tipo centrífugo.
Filtro de aire: en baño de aceite
Sistema de combustible: inyección directa.
Bomba inyectora: PES 2A 60B 210: L4/1 (licencia Bosch) accionada por engranajes.
Engrase: a presión por bomba de engranajes accionada por el cigüeñal
Filtro de gasoil: dos, provistos de elementos filtrantes intercambiables.
Tracción: 4x2 trasera
Embrague: bidisco en seco accionable a pedal
Árbol de transmisión: del embrague al cambio, de forma tubular unido a ambos por juntas flexibles Marchas: 7 adelante y 2 M.A.
Reducción posterior: mediante un par de engranajes cónicos en el grupo diferencial y un par de engranajes cilíndricos en cada rueda posterior. Relación par cónico: 3,786. Relación par cilíndrico sobre las ruedas: 5,917. Relación total posterior: 22,399.
Frenos: doble sistema, a pedales, que actúa independientemente sobre los semiejes de la transmisión posterior.
Freno de mano: actúa simultáneamente sobre los dos semiejes.
Toma de potencia: independiente de 540 RPM.
Dirección: tornillo helicoidal y sector cónico, mecánica
Sistema eléctrico: 12V. Batería: 2x6V 150 A/h. Dinamo: 12V 150W. Arranque: 4HP 12V

Dimensiones
Distancia entre ejes (mm): 2030
Trocha anterior variable (mm): 1306, 1406, 1506, 1606, 1706
Trocha posterior variable (mm): 1300, 1400, 1548, 1648, 1652, 1752, 1900, 2000
Longitud total del tractor sin barra de arrastre (mm): 2550
Longitud total del tractor con barra de arrastre (mm): 2595
Ancho total del tractor con trocha mínima (mm): 1945
Ancho total del tractor con trocha máxima (mm): 2415
Altura máxima del tractor (mm): 1846
Altura mínima desde el suelo (eje delantero) (m): 0,364
Dimensiones de los neumáticos anteriores/posteriores: 6.00x19''/14x30'' (o 14x36'')
Peso con neumáticos en orden de trabajo (abastecido de agua, combustible y su dotación de llaves y herramientas) (kg): 830

ABASTECIMIENTOS
Tanque de combustible (litros): 56
Líquido refrigerante (litros): 21
Cárter motor Diésel (kg): 10
Bomba de inyección y regulador (kg): 0,30
Filtro de aire (kg): 1
Cambio de velocidad (kg): 20
Carter intermedio (kg): 4,5
Carter reductor lateral (kg): 2,1
Caja de la dirección (kg): 0,5
Caja toma de potencia (kg): 3,5
Rodamientos ruedas delanteras (kg): 0,5

Velocidades (mín. - máx.) (km/h): 1,95 a 21,6

jueves, 13 de febrero de 2014
