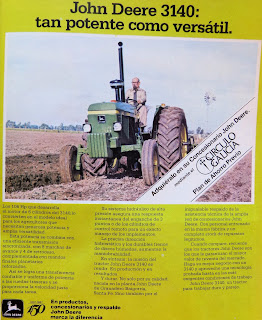

John Deere 3140 / 3140 DT

Primeramente importado a principios de la década del 80' y después tímidamente ensamblado en el país con un número elevado de componentes importados desde Mannheim, Alemania; progresivamente con el programa de motores concluido para la época y la nacionalización de piezas.
Fue la apuesta seria de la filial local de John Deere de ofrecer una línea moderna y alineada con lo comercializado en el resto del mundo.
Estaba disponible en versiones de tracción simple (ST) y también integral (conocida como DT).
Halló en el posterior 3540 un hermano casi idéntico, sólo que el anterior tenía el agregado de turbo compresor.
Se destacó junto a algunos de sus competidores por ofrecer como opcional, una cabina de fábrica de diseño exclusivo; tendencia que se mantiene hasta el presente.
Según los usuarios de este modelo, su punto flojo era el excesivo consumo de combustible.
En cuanto al puesto de comando, el acelerador es de mano y de pie, los medidores de nivel de combustible, velocímetro, horímetro, tacómetro y temperatura de motor; luces indicadoras de presión de aceite del motor, carga de alternador, restricción del filtro de aire, presión de aceite y restricción del filtro de transmisión, freno de estacionamiento colocado, luces de giro o precaución encendidas y luces altas encendidas.
Asiento tipo "de lujo" con regulación de posición horizontal y vertical, y por peso de operador, rebatible hacia atrás para manejar de pie.
El equipo lumínico del tractor constaba de dos faros blancos con alta y baja (luces delanteras); un faro blanco (traseras de trabajo); dos faros rojos traseros y dos faros blancos delanteros (de posición); dos faros traseros (de freno); dos faros ámbar delanteros y dos faros ámbar traseros (de giro y precaución) y también bocina de membrana. Dentro de los opcionales, se podían pedir contrapesos de fundición delanteros con soporte de 90kg auxiliares tipo valija 48 kg c/u y traseros de 64,5 kg c/u.
Agradecimiento por la colaboración a Adrián Yódice (Buses Rosarinos).

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Comienzo fabricación: noviembre de 1981
Fin de Fabricación: 1987?
Origen: Alemania
Cabina: abierta al operador ROPS. Sound Gard opcional.

Motor: 6-359DL02
Ciclo: Diesel 4 tiempos
Alimentación: aspirado
Cilindrada (cm3): 5883
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 106,5 x 110
Potencia SAE al volante del motor (HP): 106
Potencia (CV RPM): 97 [72,3 kW] @ 2500
Torque: 60.7 lb-pie [82.3 Nm] @ 1600 RPM
Relación de compresión: 16,8:1
Refrigeración: líquida (agua)
Sistema de combustible: inyección directa
Bomba inyectora: Roto-Diesel, a engranajes
Lubricación: forzada c/ bomba a engranajes.
Filtro: flujo total, válvula de derivación de papel micrónico y enfriador de aceite de placas con válvula de derivación.
Filtro de aire: seco, pre depurador ciclónico, válvula de descarga automática y luz de advertencia en el tablero. Elemento filtrante principal y elemento de seguridad de papel micrónico
Combustible: gas oil
Tracción: 2WD trasera / 4WD
Embrague: monodisco en seco
Transmisión: SynchroMesh sincronizada, engranajes helicoidales de engrane constante
Rangos: alta, baja y retroceso.
Marchas: 8 adelante y 4 atrás
Traba diferencial: collar desplazable con desconexión automática de accionamiento manual o con el pie, aplicable bajo carga.
Mandos finales: planetarios, con 3 piñones.
Velocidades (Km/h).: 2,5 a 30
Frenos: discos en baño de aceite de accionamiento hidráulico.
Circuito con válvula compensadora. Ajuste y equilibrado automático.
Freno de estacionamiento: manual con traba.
Levante de 3 puntos trasero: tipo II.
Toma de fuerza (PTO) trasera: independiente, acople o desacople bajo carga. Régimen RPM: 540/1000. Control hidráulico.
Sistema hidráulico: de tipo centro cerrado, con bomba de pistones radiales de caudal variable.
Válvulas: 1.
Caudal de la bomba: 18 gpm [68,1 lpm].
Presión: 2466 psi [170.0 bar]
Neumáticos delanteros/traseros (2WD): 10.00x16'' / 18,4x34''.
Neumáticos delanteros/traseros (4WD): 13,6x24'' 6 telas R1 / 18,4x38'' 6 telas R1.
Dirección: hidrostática
Sistema eléctrico: 12V negativo a masa. Batería: 2x6V 180Ah. Alternador: 12V 33A. Arranque: 12V.

CAPACIDADES
Tanque de combustible (litros): 126
Carter, incluido filtro de aceite (litros): 11,5
Capacidad líquido de refrigeración (litros): 19
Capacidad sistema hidráulico, transmisión, diferencial y mando final (litros): 60

PESOS
Peso 2WD/4WD (Kg): 4270/4590

DIMENSIONES DT / ST
Altura total (mm): 2910
Anchura total (mm): 2397
Longitud total (mm): 3990 / 4142
Distancia entre ejes (mm): 2582 / 2551
Luz libre al suelo (mm): 450 / 497
Trocha delantera (mm): 1700 y 1800 /
Trocha trasera (mm): de 1400 a 2150 /
Radio de giro 2WD/4WD (M): 3,95 / 9

Tracción delantera (solo versión DT)
Tipo: mecánica, sistema Caster/Action
Accionamiento: electrohidráulico mediante interruptor a tecla
Acoplamiento: bajo carga y sobre la marcha.
Embrague: multidisco en baño de aceite.
Diferencial: centrado, con traba de diferencial automática.
Reducción final: planetaria en baño de aceite.
Dirección: cilindro hidráulico de doble vástago balanceado e integrado al soporte delantero.
Oscilación: 9° hacia arriba y hacia abajo.
Despeje diferencial delantero (mm): 500

John Deere 2140

La gama 40 de John Deere se destacó por ser la primera que suprimió la línea argentina (que era un mix de los alemanes y estadounidenses) a favor de la norteamericana y alemana, que era preponderante en Europa, siendo los mismos productos que se vendían tanto en el país como el viejo continente.
Primeramente importado a principios de la década del 80' y después tímidamente ensamblado en el país con un número elevado de componentes importados desde Mannheim, Alemania.
Fue la apuesta seria de John Deere de ofrecer una línea moderna y alineada con lo comercializado en el resto del mundo, en detrimento de volver a producir la serie 30 de los mediados de la década del 70', priorizando así los avances tecnológicos y al cliente argentino que confiaba en la marca.
En cuanto al puesto de comando, el acelerador es de mano y de pie, los medidores de nivel de combustible, velocímetro, horímetro, tacómetro y temperatura de motor; luces indicadoras de presión de aceite del motor, carga de alternador, restricción del filtro de aire, presión de aceite y restricción del filtro de transmisión. Asiento tipo "de lujo" con regulación de posición horizontal y vertical, y por peso de operador, rebatible hacia atrás para manejar de pie Se destacó junto a algunos de sus competidores por ofrecer como opcional, una cabina de fábrica; tendencia que se mantiene hasta el presente.
Según un usuario del tractor, Hector Laulhe, "resultaba incómoda la posición baja del asiento".

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Comienzo fabricación: 1983?
Fin de Fabricación: 1987?
Origen: Alemania
Cabina: abierta al operador ROPS. Sound Gard opcional.

Motor: 4-239, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Alimentación: turbocomprimido
Cilindrada (cm3): 3920
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 106,5 x 110
Potencia SAE volante motor (HP): 90 [61,1 kW]
Régimen (RPM): 2500
Torque: 60.7 lb-pie [82.3 Nm]
Régimen (RPM): 1600
Relación de compresión: 16,7:1
Orden de inyección: 1-3-4-2
Sistema de combustible: inyección directa rotativa, tipo distribuidor.
Bomba de alimentación: a diafragma. Etapas de filtrado de combustible: 5.
Filtro de aire: seco, predepurador ciclónico, válvula de descarga automática y luz de advertencia en el tablero. Elemento filtrante principal y elemento de seguridad, ambos de papel micrónico.
Lubricación: circulación forzada, con bomba de engranajes filtro de flujo total con válvula de derivación. Elemento filtrante de papel micrónico.
Refrigeración: agua a presión, circulación por bomba centrífuga. Control de temperatura con termostato con paso de derivación.
Tracción: 4x2 trasera
Embrague: monodisco en seco
Transmisión: sincronizada, con engranajes helicoidales de engrane constante y sincronizadores de marcha. Rangos: alta, baja y retroceso.
Marchas: 8 adelante y 4 atrás. Mandos finales: planetarios, con tres piñones.
Lubricación: forzada, filtros de transmisión y sistema hidráulico - dos filtros de malla de acero y dos de papel micrónico.
Enfriador de aceite para transmisión y sistema hidráulico: de tipo tubos y aletas.
Traba de diferencial: collar desplazable con desconexión automática accionado manualmente o con el pie, aplicable bajo carga.
Frenos: discos en baño de aceite de accionamiento hidráulico. Circuito con válvula compensadora. Ajuste y equilibro automático.
Freno de estacionamiento: manual con traba.
Barra de tiro: oscilante, regulable en longitud, altura y oscilación.
Toma de potencia: independiente, acoplable o desacoplable bajo carga. Velocidad (RPM): 540.
Levante de 3 puntos trasero tipo: I / II. Elevador trasero (Kg): 3560
Sistema hidráulico: de  centro cerrado con bomba de pistones radiales de caudal variable y presión constante. Válvulas: del 1 al 3.
Caudal de la bomba: 12,4 gpm [46,9 lpm].
Flujo total: 10.3 gpm [39,0 lpm].
Presión: 2466 psi [170.0 bar]
Neumáticos delanteros/traseros: 7.50x16'' o 7.50x18'' 6 telas.
Neumáticos traseros: 18,4x34'' o 15,5x38'' o 18,4x30'' 6 telas.
Dirección: hidráulica, de potencia
Sistema eléctrico: 12V negativo a masa. Batería: 2x12V 55Ah. Alternador: 12V 33A.

PESOS tractor con equipamiento provisto por fábrica, totalmente abastecido, enganche III puntos, contrapeso líquido y operador
Con rodado 15,5x38'' (Kg): 4160
Con rodado 18,4x30'' (Kg): 4390
Con rodado 18,4x34'' (Kg): 4400
DIMENSIONES
Distancia entre ejes (mm): 2280
Longitud (mm): 3780
Altura (mm): 2800
Despeje al suelo fuera del centro (mm): 660
Radio de giro mínimo sin frenos (M): 3,8
CAPACIDADES
Tanque de combustible (litros): 102
Capacidad de aceite (litros): 7,6
Capacidad líquido de refrigeración (litros): 13
Capacidad sistema hidráulico, transmisión, diferencial y mando final (litros): 58

John Deere 3540

Publicitado bajo el slogan "Una nueva dimensión en productividad, le ofrece la más moderna tecnología agrícola del mercado para un mayor rendimiento y economía. La combinación de diferentes ingredientes mecánicos le otorga al 3540 de John Deere la capacidad suficiente para trabajar con 10 rejas en la mayoría de las condiciones de suelo".
Introducido en el mercado a mediados de la década de 1980 e inmerso el país en una terrible crisis económica y monetaria debido a la hiperinflación y depreciación del Austral reinante por aquel tiempo en el gobierno de Raúl Alfonsín.
Estéticamente tenía el "styling" del capot y el silenciador de los tractores de origen europeo, que respetaban otros miembros de la familia.
El equipamiento interior estaba compuesto de asiento era de tipo "de lujo" con regulación de posición, horizontal y vertical, según el peso del operador. La bocina era de tipo membrana.
El sistema de escape es de caño de escape vertical con tapa de seguridad.
En cuanto a contrapesos de fundición, los delanteros eran de soporte de 80 kg y en cantidad 10 auxiliares tipo valija 48 kg c/u; y los traseros 6 de 64,5 kg c/u.
El paquete lumínico se componía de luces delanteras con 4 faros blancos de alta y 2 de baja; traseras de trabajo 1 faro blanco y de posición 2 faros rojos traseros con luces de freno con 2 faros traseros; en cuanto a las luces de giro y precaución 2 faros ámbar delanteros y traseros.
Fue ni más ni menos que la versión con turbocompresor de serie del JD 3140 fabricado y comercializado anteriormente.
Resultó reemplazado en 1988 por el John Deere 3550.
Agradecimiento por la colaboración con el material a Julián Indurain / Santa Rita, Marcelo Moriconi y Juan Manuel Aróstegui.

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1986
Fin de fabricación: 1988/9
Origen: Argentina

Motor: 6359 DJ-01.6, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Alimentación: turbocompresor
Cilindrada (cm3): 5883
N° de cilindros: 6 en línea, camisas húmedas
Diámetro por carrera (mm): 106,5 x 110
Potencia de inscripción (CV): 110?
Potencia condiciones atmosf. normales (CV): 108
Potencia Tdf (CV RPM): 94,2 a 2500
Torque (Nm): 119.5 Nm @ 1400 RPM?
Relación de compresión: 16,8 a 1
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor.
Lubricación: forzada c/ bomba a engranajes.
Filtro: flujo total c/ válvula de derivación de papel micrónico y enfriador de aceite de placas con válvula de derivación.
Filtro de aire: seco, pre depurador ciclónico, válvula de descarga automática y luz de advertencia en el tablero. Elemento filtrante principal y elemento de seguridad de papel micrónico.
Combustible: gas oil
Refrigeración: agua, a presión por bomba centrífuga y termostato con paso de derivación.
Tracción: 2WD trasera / 4WD
Embrague: monodisco en seco.
Transmisión: sincronizada, con engranajes helicoidales de engrane constante y sincronizadores de marcha y reducción Hi-Lo de accionamiento hidráulico mediante palanca.
Nº de velocidades: adelante: 16 -- Atrás: 8
Velocidades (Km/h).: 2,5 a 30
Mandos finales: planetarios con 3 piñones. Lubricación: forzada y filtro de transmisión y sistema hidráulico 2 de malla de acero y 2 de papel micrónico.
Traba de diferencial: collar desplazable con desconexión automática, accionamiento manual o de pie.
Transmisión delantera (4WD): mecánica, sistema Caster/Action, accionamiento eléctrico-hidráulico mediante interruptor a tecla y acoplamiento bajo carga y sobre la marcha.
Embrague: multidisco, baño de aceite, diferencial cen comando con traba de diferencial automática.
Reducción final planetaria en baño de aceite.
Frenos: discos en baño de aceite de accionamiento hidráulico, con válvula compensadora.
Freno de estacionamiento: manual con traba.
Levante de 3 puntos trasero: tipo II.
Sistema hidráulico: centro cerrado, bomba de pistones de caudal variable y presión constante.
Control remoto: válvula para 1 cilindro remoto de doble acción. Válvula 2° cilindro remoto: especial.
Cilindro remoto (especial): doble efecto, cantidad 1 y dos mangueras de conexión, de acople rápido y destrabe automático. Caudal de la bomba: 87,1 lpm.
Toma de potencia trasera: independiente de la transmisión, puede ser acoplada o desacoplada.
Régimen RPM: 540/1000. Control hidráulico.
Barra de tiro: oscilante, regulable en longitud.
Dirección: hidrostática.
Neumáticos delanteros: 16,9x24" 6 telas R1 Neumáticos traseros: 18,4x38' 6 telas R1
Sistema eléctrico: tensión 12V negativo a masa. Batería: 2x12V 180Ah.
Alternador: 12V 54A regulador de voltaje electrónico incorporado.

DIMENSIONES
Trocha trasera (mm): regulable 1,50 a 2,80.
Radio de giro mínimo 2WD/4WD (M): 4,04 / 5,2
Despeje diferencial delantero (mm): 500
Altura total (mm): 2710
Anchura total (mm): 2390
Longitud total (mm): 4120
Distancia entre ejes (mm): 2630
Luz libre sobre el suelo (mm): 530
Trocha delantera (mm): 1,58 a 1,98
Velocidad máxima (Km/h): 30
CAPACIDADES
Tanque de combustible (litros): 126
Sistema de enfriamiento (litros): 19
Cárter aceite motor, con filtro (litros): 11,5
Diferencial delantero (4WD) (litros): 7
Mando final delantero (4WD) (litros): 0,75
Transmisión, diferencial, mando final y sistema hidráulico (litros): 60
PESOS
Peso sin contrapesos (Kg): 6116
Peso en condiciones de trabajo, abastecido, enganche III puntos (kg): 6500
VELOCIDADES en km/h con motor a 2400 RPM con 18,4x38"
1° avance baja / alta: 2,7 / 3,3
2° avance baja / alta: 3,8 / 4,6
3° avance baja / alta: 5,4 / 6,6
4° avance baja / alta: 7,3 / 8,9
5° avance baja / alta: 9,3 / 11,4
6° avance baja / alta: 12,9 / 15,8
7° avance baja / alta: 18,5 / 22,7
8° avance baja / alta: 24,9 / 30,6.
1° retroceso baja / alta: 4,2 / 5,1 -- 2° retroceso baja / alta: 5,8 / 7,1
3° retroceso baja / alta: 8,3 / 10,2 -- 4° retroceso baja / alta: 11,2 / 13,7

John Deere 3440

Representante de la serie 40 de la popular marca del "ciervo".
Dentro de sus principales características: lleva únicamente los frenos hidráulicos de pie (no lleva freno de mano) y la disposición de la caja de cambios, la cual posee una posición de estacionamiento que no se coloca tan fácilmente. La disposición de las marchas en la caja de cambios además no es escalonada, pudiendo meter 5ta y luego 7ma y posteriormente para meter la 6ta hay que hacer un movimiento de palanca, ya que la 6ta y la 8ta van en otro escalón.
Se destacaba también por su motor, algo ruidoso pero de sonido inconfundible.
El tablero presentaba indicadores de presión de aceite motor, carga de batería, suciedad del filtro de aire, nivel de combustible, luces altas encendidas, indicadores e interruptores de intermitentes y tractómetro-cuentahoras.
Tuvo la particularidad de nunca haberse comercializado en el mercado argentino, siendo únicamente un modelo que se exportó a países europeos como Alemania y Rumania, sudamericanos como Venezuela y muy especialmente a España, el cual fue homologado (ver derecha la resolución de la Dirección general de producción agropecuaria española) el día 11 de junio del 1979 por J.D. Ibérica S.A., siendo el mercado más importante para este tractor seguido por Paraguay (en donde se comercializó con cierto éxito).
Así, la encargada de la impresión del manual resultó ser John Deere Ibérica y no John Deere Argentina S.A.I.C., sumando otra particularidad más.
Para concluir, presentaba muchas similitudes estéticas y mecánicas con su hermano 3140, pero difería en grande manera en cuanto a la caja de velocidades y embrague.

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: ¿1979?
Fin de fabricación: 1981?
Origen: Argentina

Motor: 6359 DJ-01,6
Ciclo: Diésel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 5880
N° de cilindros: 6 en línea, verticales
Diámetro por carrera (mm): 106,5 x 110
Potencia de inscripción (CV): 102
Potencia condiciones atmosf. normales (CV): 102
Potencia TDF (CV RPM): 94,2 a 2500
Par motor máximo (Nm @ RPM): 395 @ 1500
Sistema de combustible: inyección directa
Bomba inyectora: Roto-Diesel
Orden de encendido: 1-5-3-6-4-2
Relación de compresión: 16,7 a 1
Consumo específico (g/ CV hora): 224
Lubricación: a presión y por barboteo por bomba de engranajes.
Filtro de aceite: flujo total c/ válvula de derivación de papel micrónico y enfriador de aceite de placas c/ válvula de derivación.
Filtro de aire: seco, predepurador ciclónico, válvula de descarga automática y luz de advertencia en el tablero. Elemento filtrante principal y elemento de seguridad de papel micrónico.
Refrigeración: agua, por bomba centrífuga y termostato con paso de derivación
Tracción: 4x2 trasera
Embrague: bidisco en seco accionado hidráulicamente, actuado por una palanca situada sobre el panel de instrumentos.
Transmisión: SynchroRange sincronizada con engranajes helicoidales de engrane constante
Rangos: alta, baja y retroceso.
Nº de velocidades adelante/atrás: 8 + 2.
Toma de fuerza (PTO) trasera: independiente, acople o desacople bajo carga. Régimen RPM: 540/1000.
Sistema hidráulico: de tipo centro cerrado, presión constante, con una válvula. Presión de 68.1 lpm.
Neumáticos delanteros/traseros: 10x16'' 6 telas.
Neumáticos traseros: 23,1x30'' 8 telas.
Frenos: de potencia. Discos húmedos de accionamiento hidráulico
Velocidad máxima (Km/h): 30
Sistema eléctrico: 12V. Batería: 1x12V 88 Ah. Alternador: 12V.

CAPACIDADES
Tanque de combustible (litros): 145
Líquido de transmisión e hidráulico (litros): 49
Líquido de refrigeración (litros): 20
Cárter (incluido filtro de aceite) (litros): 13
DIMENSIONES
Altura total (mm): 2320
Altura superior al volante de dirección (mm): 2090
Altura a la parte superior del capot (mm): 1760
Anchura total (mm): 2390
Longitud total (mm): 4030
Distancia entre ejes (mm): 2630
Luz libre sobre el suelo (mm): 680
Radio de giro mínimo con frenos (M): 3,50
PESOS
Peso sin contrapesos (Kg): 4145

Material gentileza de José Manuel TRASEIRA ROIS (de Bosende) / Datos: Mabasa (Agroterra)

lunes, 29 de diciembre de 2014

Araus 190/2

Una suerte de triciclo, el cual se destacó por romper la monotonía de los pulverizadores, que hasta aquel momento en el que fue presentado, todos eran de arrastre o con una "mochila" montada detrás del tractor. Por eso, al ser autopropulsado, llamó mucho la atención de aquellos que buscaban un vehículo que pudiera ser únicamente orientado a la pulverización. Destacaban la transmisión proyectada, diseñada y construida por el mismo fabricante y el motor ahí si era algo más común, de origen Perkins que montaban algunos tractores contemporáneos como los Massey-Ferguson.
A diferencia de la 200, el modelo siguiente, ésta máquina era más pequeña y accesible, pero resignando condiciones técnicas.

Lugar de fabricación: Noetinger, Provincia de Córdoba.

Inicio de fabricación: 1981?
Fin de fabricación: 1988
Origen: Argentina

Motor: Perkins A3-152, válvulas a la cabeza
Ciclo: diesel 4 tiempos
N° de cilindros: 3 en línea, verticales
Cilindrada (cm3): 2500
Potencia a volante (CV/RPM): 40 @ 2000
Diámetro x carrera (mm): 98,4 x 127
Relación de compresión: 17,4:1
Orden de encendido: 1-2-3
Filtro de aire: baño de aceite con prefiltro ciclónico
Sistema de combustible: inyección indirecta.
Bomba inyectora: C.A.V. en 2 etapas; una a la precámara y otra al pistón.
Filtrado de gasoil: 2 filtros; uno primario otro secundario, con taza de sedimentación.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador.
Tracción: 2WD trasera
Embrague: monodisco en seco
Transmisión: Araus.
Velocidades: 6 + 2 M.A. variable entre 5000 a 22000 m horarios.
Diferencial: con alta y baja
Bomba de impulsión: a turbina con presión de 25 a 100 libras.
Tanque para líquido (litros): 850 en fibra poliéster de alto impacto, colocado para permitir desplazamiento entre surcos.
Altura de rociado: regulable hidráulicamente desde 0,50 hasta 1,75 metros.
Plegabilidad de barras de rociado: las secciones laterales son plegables hacia adelante, en forma hidráulica, quedando la máquina con un ancho total de 3,60 mts para traslado.
Bombas: equipada con una bomba a turbina con presión de trabajo desde 20 hasta 150 libras y otra para carga ultrarrápida.
Capacidad de trabajo: 10 a 18 hectáreas por hora, según condiciones de suelo y productos a utilizar.
Mangueras: de caucho sintético extra reforzadas.
Sistema de rociado: circuito completo de bronce u opcional de acero inoxidable que cubre 21 surcos de 0,70 m de separación (14,70 mts) con porta picos articulados.
Dirección: hidrostática que acciona su rueda delantera, brindando seguridad y fácil manejo.
Rodado motriz (traseras) 9,5x24''
Rodado direccional (delantera) 7,5x18''
Sistema eléctrico: 12V. Batería: 1x12V.

ABASTECIMIENTOS
Tanque de combustible (litros): 80
Aceite (litros): 6,4
Líquido hidráulico (litros): 8
Refrigerante (litros): 8,4

DIMENSIONES
Largo total (mm): 4200
Distancia entre ejes (mm): 3600
Altura total (mm): 2600
Altura (mm): 1500
Ancho total sin barras (mm): 3600
Trocha trasera (mm): 2800
Peso (kg): 1700


Material: Tadeo Buratovich

Araus 210

Casi que increíble por donde se lo mire.
Araus le dio una vuelta de tuerca a los pulverizadores autopropulsados comunes y corrientes dejando una sola directriz adelante, resultando una suerte de triciclo con botalón trasero (siendo así una moto-rociadora pulverizadora).
Destacaban la transmisión proyectada, diseñada y construida por el mismo fabricante y el motor ahí si era algo más común, de origen Perkins que montaban algunos tractores pequeños
contemporáneos como los Massey-Ferguson.
Podía montar (como opcional y a pedido), una cabina para el operador, con vidrios tonalizados de una importante superficie y panorámica.
Agradecimiento por la colaboración a Matías LERCH y Tadeo Buratovich.

Lugar de fabricación: Noetinger, Provincia de Córdoba.

Inicio de fabricación: 1981?
Fin de fabricación: 198x?
Origen: Argentina

Motor: Perkins A3-152, válvulas a la cabeza
Ciclo: Diesel cuatro tiempos
Cilindrada (cm3): 2500
N° de cilindros: 3 en línea, verticales
Diámetro x carrera (mm): 98,4 x 127
Potencia a volante (CV/RPM): 61 a 2000
Potencia a la polea (CV): 58,12
Relación de compresión: 17,4 a 1
Orden de encendido: 1-2-3
Filtro de aire: baño de aceite con prefiltro ciclónico
Válvula de descarga de polvo e indicador de restricción.
Combustible: gas oil
Sistema de combustible: inyección indirecta rotativa.
Bomba: C.A.V. dos etapas; una a la pre cámara y otra al pistón.
Filtrado de gasoil: 2 filtros; 1 primario otro secundario, con taza de sedimentación.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador.
Tracción: 2WD trasera
Embrague: monodisco en seco
Transmisión: Araus con alta y baja.
Velocidades: 6 + 2 M.A. variable entre 5000 a 22000 metros horarios.
Tanque para líquido (litros): 1500 en fibra poliéster de alto impacto, colocado para permitir desplazamiento entre surcos.
Altura de rociado: regulable hidráulicamente desde 0,70 hasta 1,95 metros.
Plegabilidad de barras de rociado: las secciones laterales son plegables hacia adelante, en forma hidráulica, quedando la máquina con un ancho total de 3,80 mts para traslado.
Dirección: hidrostática que acciona su rueda delantera, brindando seguridad y fácil manejo.
Bombas: equipada con una bomba a turbina con presión de trabajo desde 20 hasta 150 libras y otra para carga ultrarrápida.
Capacidad de trabajo: 10 a 25 hectáreas por hora, según condiciones de suelo y productos a utilizar.
Mangueras: de caucho sintético extra reforzadas.
Sistema de rociado: circuito completo de bronce u opcional de acero inoxidable que cubre 21 surcos de 0,70 m de separación (14,70 mts) con porta picos articulados.
Rodados: Ruedas motrices (traseras) 13,6x28'' y direccional (delantera) 1100x16''.
Sistema eléctrico: 12V. Baterías: 2x6V 86Ah. Alternador: 32A. Motor de arranque: 4CV.

ABASTECIMIENTOS
Tanque de combustible (litros): 68
Aceite (litros): 6,4
Refrigerante (litros): 8,4
DIMENSIONES
Peso (kg): 2090
Largo (mm): 5700
Distancia entre ejes (mm): 3500
Ancho de labor (mm): 14700
Ancho sin botalón (mm): 3800
Trocha trasera (mm): 2800
Altura total desde el suelo (mm): 2800
Altura de la barra (mm): 1950
Distancia entre picos (mm): 700

sábado, 27 de diciembre de 2014

Boffelli 7020

Uno de los últimos modelos de cosechadoras producidos por el fabricante del centro santafesino, antes de su cierre definitivo.
Equipada de serie con cabina para el operador, con una buena superficie vidriada, no llegaba a ser todo lo panorámica que podían ser sus competidoras.
En el tablero sólo se hacían presentes indicadores de presión de aceite y temperatura.
Con respecto a los mandos, la caja era en "H" tipo Vassalli pero verticalmente oblicuo, no en posición horizontal como la antes nombrada.

Lugar de fabricación: San Vicente, departamento Castellanos, Provincia de Santa Fe.

Inicio de fabricación: 1966
Fin de fabricación: 1975?
Origen: Argentina

Motor: Mercedes-Benz OM 321.
Ciclo: Diésel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5000
Diámetro x Carrera (mm): 95 x 120
Potencia (HP SAE): 75 a 3000 r.p.m.
Par motor (Kgm SAE): 33 a 1600 r.p.m.
Relación de compresión: 20,8:1.
Sistema de combustible: inyección indirecta
Orden de inyección: 1-5-3-6-2-4.
Bomba inyectora; líneal, comandada por engranajes.
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Tracción: 2WD delantera
Embrague: monodisco en seco accionado hidráulicamente
Caja de velocidades: integral (diferencial y caja de velocidades) con sistema de semiejes flotantes.
Ruedas montadas sobre cojinetes a bolillas.
Velocidades: 3 + M.A.
Plataforma de corte: desmontable para traslado.
Levante de plataforma: hidráulico.
Ancho de corte (M): 4,88 - 16 pies
Altura de corte (M): 0,07 a 1,70.
Cilindro: tipo inglés, con ocho barras estriadas. Largo total (M): 0,92
Sacapajas: Montados sobre rodamientos, cantidad 4. Largo/ancho total (M): 2,80/0,90
Zarandón: fijo, de una sola sección de chapa.
Zarandas de segunda limpieza: fijas, con cojinetes a bolillas
Molinete: accionado por correa.
Equipo hidráulico: bomba hidráulica de engranajes de 40 litros
Tolva: capacidad para 25 bolsas (aproximadamente).
Frenos:
Rodado delantero/trasero: 16,9x28'' de 8 telas/7,50x18'' de 6 telas.
Dirección: sin fin
Sistema eléctrico: 12V. Batería: 2x6V.

CAPACIDADES
Tanque de combustible: 100 litros.
Aceite motor: 14 Litros
Filtro de aceite: 3,5 Litros.
Caja de cambios: 5 Litros
Agua: 25 Litros

DIMENSIONES
Distancia entre ejes (mm): 30000
Largo total con cabezal (mm): 7500
Ancho total con cabezal (mm): 5200
Altura (mm): 3980
Ancho de vía delantera (mm): 2200
Ancho de vía trasera (mm): 2200

Boffelli J10

¿Segunda? cosechadora automotriz de tradicional color rojo bermellón, producida por la marca ubicada en el centro santafesino a mediados/fines de la década del 60'.
Según el fabricante presentaba ventajas tales como el carro de transporte de plataforma como opcional (ésta última se desmonta dejando el elevador, haciendo la operación más sencilla y rápida) con embocadura de alimentación forzada. Así aseveraban en el folleto que la "hacen la más eficiente en su tipo".
A diferencia de la J24, ésta se destacaba por tener de serie un impulsor Mercedes-Benz, prescindiendo del Perkins y del Bedford 350H.
El puesto de manejo para el maquinista se encontraba en la extrema izquierda, contrariamente a algunas máquinas donde era central o desplazado a la derecha. Esto le daba lugar para que pudiera ubicarse el bolsero, sin mayores inconvenientes.

Lugar de fabricación: San Vicente, Departamento Castellanos, Provincia de Santa Fe

Inicio de fabricación: 196X
Fin de fabricación: 197X
Origen: Argentina

Motor: Mercedes-Benz OM 321.
Ciclo: Diésel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5000
Diámetro x Carrera (mm): 95 x 120
Potencia (HP SAE): 120 a 3000 r.p.m.
Par motor (KgM SAE): 33 a 1600 r.p.m.
Relación de compresión: 20,8:1.
Sistema de combustible: inyección indirecta
Orden de inyección: 1-5-3-6-2-4.
Alimentación: Bomba inyectora comandada por engranajes.
Alimentación de aire: Filtro de aire en baño de aceite Normal 30 o equivalente.
Refrigeración: A agua por bomba centrífuga y ventilador comandado por correa de sección "V".
Tracción: 2WD delantera
Embrague: monodisco en seco accionado mecánicamente.
Caja de velocidades: integral (diferencial y caja de velocidades) con sistema de semiejes flotantes.
Ruedas montadas sobre cojinetes a bolillas.
Velocidades: 5 + M.A.
Velocidades (km/h): 1ra 3,10; 2nda 4,94; 3ra 6,17; 4ta 8,25; 5ta 18,25. M.A.: 3,33.
Plataforma de corte: desmontable para traslado.
Ancho de corte (M): 5,40 - 18 pies / 4,88 - 16 pies
Altura de corte (M): 0,07 a 1,70.
Cilindro: tipo inglés, con ocho barras estriadas.
Largo total (M): 0,92
Velocidad para cosecha fina (RPM): 1280
Velocidad para cosecha girasol/sorgo, etc (RPM): 820.
Velocidad para cosecha maíz (RPM): 610.
Cojinetes a bolillas. Mando directo del motor por cuatro correas en "V".
Cóncavo reversible: (O camisa) ajustable, de un sólo cuerpo con barrotes y alambre.
Sacapajas: tipo especial con rejillas. Largo/ancho total (M): 2,80/0,90
Zarandón: de una sola sección de chapa. Largo/ancho total (M): 1,74/0,88
Ventilador del zarandón: tamaño grande, con cinco paletas y cojinetes a bolillas. Diámetro (M): 0,55.
Zarandas de segunda limpieza: con cojinetes a bolillas, con cinco paletas.
Embocadura de alimentación: forzada, con rolo embocador
Desbarbador: especial en forma cilíndrica, con chapa raspa de acero, para cereales duros.
Largo total (M): 0,345. Diámetro (M): 0,230
Tolva: con capacidad de 21 bolsas con salida lateral y entrada por cernidor.
Neumáticos delanteros/traseros: 16,9x28'' de 8 telas/7,50x18'' de 6 telas.
Dirección: sin fin
Sistema eléctrico: 12V. Dinamo: 300W. Batería: 1x12V 135Ah. Motor de arranque: 12V/4CV

DIMENSIONES
Largo total con cabezal (mm): 7500
Ancho total con cabezal (mm): 5200
Altura (mm): 3980
Ancho de vía delantera/trasera (mm): 2100

CAPACIDADES
Tanque de combustible (litros): 150
Aceite motor (litros): 14
Filtro de aceite (litros): 3,5
Refrigerante (litros): 25

Boffelli J24


Primera cosechadora automotriz del fabricante del centro santafesino, que según el manual de usuario afirmaba lo siguiente: "la cosechadora automotriz Boffelli J-24 es una de las máquinas en su tipo más completa, en lo que se refiere a mecanismos para realizar una trilla inmejorable. La conducción es por volante colocado a la izquierda de la máquina, con mando por tornillo sin fin y corona".
Mientras tanto, en el folleto de la época, promocionaba, las ventajas por sobre la competencia, que enumeraremos a continuación: "con Desbarbador, plataforma plegadiza para el traslado en ruta, totalmente construida en chapa galvanizada para larga duración, todos sus mecanismos sin excepción montados sobre cojinetes a bolillas, caracol de la plataforma con dientes escondibles, indicados en sembrados caídos y enredados".
Dos opciones de motor disponibles, ambas de origen inglés pero manufacturadas en el país: Perkins y Bedford, ambas Diesel.
La imagen de la derecha, en la cual se ve de perfil una J24, es de su presentación, en la fiesta de la cosechadora de San Vicente (la cual tuvo como invitado de lujo al por entonces presidente de la Nación, dr. Arturo Umberto Illia).

Lugar de fabricación: San Vicente, departamento Castellanos, Provincia de Santa Fe.

Inicio de fabricación: 1964
Fin de fabricación: 197X?
Origen: Argentina

Motor: Bedford 350H, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindros: 6 en línea.
Cilindrada (cm3): 5755
Diámetro x carrera (mm): 106,96 x 107,95
Potencia (HP @ RPM): 137 a 3000
Par máximo (kgm @ RPM): 33,047 a 1600
Relación de compresión: 17,5:1.
Refrigeración: agua, termostato y ventilador
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Combustible: Gas oil
Filtro de aire: en baño de aceite.
Lubricación: Forzada.

Motor: Perkins 6-354, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 5800
Cilindros: 6 en línea.
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP): 135 a 2.800 r.p.m.
Par motor: 38 Kgm a 1.250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Orden de encendido: 1-5-3-6-2-4.
Filtro de aire: seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.
Filtrado de gasoil: trampa de agua, dos filtros primaros y uno secundario, de papel micrónico.
Combustible: Gas oil

Tracción: 2WD delantera
Embrague: monodisco en seco
Caja de velocidades: engranajes
Velocidades: 4 + M.A.
Velocidad en km/h con polea de baja: 1ra 2,51 / 2da 5,08 / 3ra 6,81 / 4ta 16,20.
Velocidad en km/h con polea de alta: 1ra 3,05 / 2da 6,51 / 3ra 8,85 / 4ta 20,07
Cilindro: tipo inglés, cantidad de barras estriadas 8. Largo total (m): 0,92.
Velocidades en RPM para cosecha fina / girasol: 1280 / 820
Velocidades en RPM para trigo y otros / maíz: 780 / 590
Velocidad para cosecha fina/girasol, sorgo, etc. (RPM): 1280/820
Cojinetes a bolillas. Mando directo del motor por tres correas en "V".
Cóncavo (o camisa): ajustable, de un solo cuerpo con barrotes y alambre.
Sacapajas: especial con saltos y rejillas. Largo/ancho (M): 2,80/0,90
Zarandón: de una sola sección en chapa. Largo/ancho (M): 1,74/0,83.
Ventilador del zarandón: tamaño grande, con 5 paletas y cojinetes a bolillas. Diámetro (M): 0,55.
Zaranda de segunda limpieza: cambiables. Largo/ancho (M): 0,30
Desbarbador: especial en forma cilíndrica, con chapa de acero. Largo total/diámetro (M): 0,50 / 0,30
Clasificador de granos, largo total/parte ajustable/polvorín (cambiable): 1,84/1,15/0,40.
Plataforma de corte: con sin fin y dientes escondibles en el centro.
Ancho de corte (M): 4,88.
Altura de corte (M): 0,07 a 1,87.
Molinete: extensible a voluntad, con mando a cadena, rodillo y zafe de seguridad.
Embocadura de alimentación: forzada, con rolo embocador.
Tolva: M65 con capacidad para 23 bolsas.
Recolector: de 2,10 mts de cinco hileras con dientes escondibles.
Rodado delantero/trasero: 13,5x28'' de 8 telas/7,50x18'' de 6 telas.

DIMENSIONES
Largo total (mm): 7500
Ancho total (mm): 5200
Altura total (mm): 3980
Trocha delantera (mm): 2800
Trocha trasera (mm): 1400

CAPACIDADES
Tanque de combustible (litros): 170

Colección: TADEO BURATOVICH
Imagen: Patricio Rodrigo Gurruchaga

Boffelli J14

Lugar de fabricación: San Vicente, Departamento Castellanos, Provincia de Santa Fe

Inicio de fabricación: 196X
Fin de fabricación: 197X
Origen: Argentina

Tracción: 2WD delantera
Embrague: monodisco en seco
Plataforma de corte: 3965 mm
Cilindro: tipo inglés, con ocho barras estriadas.
Ancho total cilindro (mm): 680
Diámetro cilindro (mm): 520
Sacapajas: 3 de 2480 mm de largo y 222 mm de ancho
Zarandón: de una sola sección en chapa
Largo / ancho total (mm): 1400 / 640
Zarandas: de 1000 mm de largo y 640 mm de ancho
Cernidor: con 1000 mm de parte ajustable
Polvorín (cambiable): 400 mm y 1400 de largo total
Rodado delantero/trasero: 600x16'' 6 telas / 12,75x24'' 8 telas
Sistema eléctrico: 12V. Batería: 2x6V.
CAPACIDADES
Tanque de combustible (litros): 150
Peso total de la máquina (kg): 4500

Material: Tadeo Buratovich

jueves, 25 de diciembre de 2014

Angélica B-570

Una de las cosechadoras fabricadas por la fábrica de Luis Boschetto y Cía., la cual según folleto aseguraba que era "fácil de manejar, donde todo está al alcance de la mano. Palancas de embrague de cilindro y plataforma, embrague de tolva, palanca de freno y variador, registro de cóncavo y comando de levante hidráulico".
En el apartado garantía aseguraba que "la unidad se entregaba con un certificado de garantía contra cualquier defecto de fabricación o funcionamiento" y el servicio mecánico lo garantizaba como "eficiente y que todas las unidades son puestas en marcha por personal especializado".
Era posible colocarle (a pedido, en el clasificador) un cernidor ajustable.
Agradecimiento por el material a Tadeo Buratovich (Arequito, Santa Fe).

Lugar de fabricación: Angélica, departamento Castellanos, provincia de Santa Fe.

Comienzo de producción: 1960?
Término de producción: 1969?
Origen: Argentina

Motor:
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 en línea.
Cilindrada (cm3): 5755
Diámetro x carrera (mm): 106,96 x 107,95
Potencia: 137 HP a 3000 rpm
Par máximo: 33,047 Kgm a 1600 rpm
Relación de compresión: 17,5:1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Combustible: Gas oil
Ubicación: costado derecho.
Refrigeración: agua
Lubricación: circulación forzada
Tracción: 2WD delantera
Embrague: individual de plataforma y trilladora.
Freno: de tipo mecánico.
Caja de velocidad: de 4 o 5 marchas hacia adelante y una de retroceso.
Variador de velocidad: accionado por correa en V, permite obtener una velocidad de 1,5 a 25 km/h.
Diferencial: con mando a las ruedas por cadena rodillo en baño de aceite.
Plataforma: de 4,80 M de corte (16 pies) con embocador flotante y de arrastre.
Altura de corte (mm): 50 a 1350.
Cilindro trillador: con mando independiente accionado por correa en V. Con ocho barras batidoras, 550 mm de diámetro y 930 mm de largo.
Cóncavo: de 11 barras batidoras en una sola sección, reversible y regulable desde el asiento del conductor sin necesidad de detener la marcha de la máquina.
Sacapajas: 4 sacapajas de 3 metros de largo montados sobre cojinetes a bolilla.
Norias: con elevadores a sin fin.
Primera limpieza: zarandón de 850 mm de ancho por 1820 mm de largo.
Segunda limpieza: 2 zarandas cambiables y de inclinación graduable de 790 mm de ancho por 1020 mm de largo.
Clasificador de granos: 2 zarandas cambiables de 490 mm de ancho por 1130 de largo.
Levante de la plataforma: hidráulico con dos pistones y barra estabilizadora.
Rodado delantero/trasero: 16,9x28''/7,50x18''
Peso (Kg): 3800
Sistema eléctrico: 12V. Batería: 2x6V.

DIMENSIONES
Largo total con/sin plataforma (mm): 6900/5500
Ancho total con/sin plataforma (mm): 5100/3600
Altura total (mm): 3600
Distancia entre ejes (mm): 2800
