martes, 25 de octubre de 2016

PPM 18.01T

Grúa autopropulsada sobre neumáticos con pluma telescópica, levanta 18 toneladas y pesa 20700 kg, fabricada bajo licencia por la desaparecida empresa SEFAG, en el sur del conurbano bonaerense.
Dispositivos de seguridad compuestos por cabrestantes de frenado automático en caso de abandono de las palancas de mando; pluma de carrera limitada por topes en posición alta y baja; circuitos hidráulicos con movimientos protegidos contra toda sobrepresión accidental; torreta en desplazamiento inmovilizada por una barra fijada al chasis; rotación y balancín al detenerse el motor térmico, con frenado de la parte giratoria y el bloqueo del balancín efectuados automáticamente.
Cabina: panorámica - asiento único a izquierda - con limpiaparabrisas, faros de trabajo, calefacción por aire forzado - ventilador en verano - mandos de trabajo y traslación.
Chasis constituido por elementos mecanosoldados, en acero noble de alto límite elástico, formando un conjunto mono bloque rígido, unido en cada extremo por las vigas de los estabilizadores.
Chasis torreta: elementos mecanosoldados unidos al chasis por una corona de rodillos alternados, de dientes exteriores. Estabilizadores: 4 vigas horizontales de extensión simultánea, 2 posibilidades de anclaje: vigas retraídas (anclaje a ras de chasis), vigas extendidas (L= 4800 mm).

Lugar de producción: Quilmes, Partido de Quilmes, provincia de Buenos Aires.

Inicio de producción: 1975?
Término de producción: 198X?
Origen: Francia

Motor: Mercedes-Benz OM352, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Cilindrada (cm3): 5675.
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 97 x 128.
Potencia (HP SAE): 95 a 2000 r.p.m.
Par motor (Kgm SAE): 41 a 2000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: lineal, comandada por engranajes
Orden de inyección: 1-5-3-6-2-4.
Combustible: gas oil
Filtro de aire en baño de aceite Normal 30 o equivalente.
Lubricación: forzada, con intercambiador de calor aceite/agua.
Filtro de aceite: combinado, de elementos primario y secundario.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Embrague: seco a ferodo
Caja de velocidades: 4 de avance y 4 de retroceso, con inversor sincronizado
Velocidades (km/h): de 1,6 a 10. En ruta (km/h): 25
Caja de transmisión: reductores planetarios y acoples del puente delantero.
Suspensión: puente delantero montado sobre un balancín bloqueable en cualquier posición mediante gatos hidráulicos comandados desde la cabina. Puente trasero rígido.
Sistema de frenos de estacionamiento: mando manual desde la cabina.
Frenos a tambores actuando sobre la transmisión entre la caja de velocidades y caja de transmisión. Acción sobre las 4 ruedas si el puente delantero está acoplado; sobre las 2 ruedas traseras si el puente delantero está desacoplado.
Freno de servicio: mando neumático; actuando sobre las ruedas traseras por presión de aire sobre un cilindro a pistón, sobre las ruedas delanteras a través de un circuito lockheed por intermedio de un grupo oleo neumático.
Bomba hidráulica: con 2 líneas de 3 pistones - cilindrada de cada línea 29,5 cm3 y 18,9 cm3 respectivamente. Movimiento por motor térmico. Velocidad de rotación (RPM): 2050.
Junta giratoria: para pasajes hidráulicos y neumáticos entre la parte giratoria y el chasis.
Orientación: a través del motor hidráulico de 1100 cm3, actuando sobre la corona a rodillos mediante un piñón de toma directa.
Freno de orientación con des frenado hidráulico, montado sobre el eje motor.
Elevación de la pluma: mediante 1 gato hidráulico de doble efecto trabajando en compresión con válvula de seguridad incorporada y válvula limitadora de presión. Variación de volteo: ascenso 30 segundos, descenso 46 segundos.
Izaje principal e izaje de plumín: mediante 2 cabrestantes independientes en línea, a tambores cilíndricos fileteados, accionados por un motor hidráulico de 1100 cm3 de toma directa.
Esfuerzo práctico sobre la 1° capa = 3,5 T; sobre la 4° capa = 2,5 T.
Capacidad sobre la 1° capa: 22 mts - Capacidad sobre 4 capas: 98 mts.
Velocidades de enrollamiento: 1° capa 67 m/mn - 4° capa: 83 m/mn
Cabrestantes están equipados con embragues de cinta interior de mando neumático y con frenos de cinta exterior, asegurando el descenso controlado mediante circuito lockheed neumáticamente asistido.
Dirección: hidrostática - radio de giro interno 4,9 mts - externo 8,4 mts.
Rodado: 4 ruedas simples equipadas con neumáticos 1300x20 XL.
Sistema eléctrico: 12V. Alternador: 14V 55A. Batería: 1x12V 135Ah. Arranque: 12V 4CV
DIMENSIONES EQUIPOS
Telescopaje: mediante pluma de 3 elementos, compuesta de pluma base de 7,50 mts y  de 2 elementos de 5,50 mts con telescopaje hidráulico integral continuo y simultáneo (gato de doble efecto. Largo total de la pluma extendida 18,50 mts. Altura bajo gancho: 19 mts (22 mts con plumín). Tiempo de telescopaje sin carga: salida 75 segundos - entrada 90 segundos.

ABASTECIMIENTOS
Tanque de combustible (litros): 180
Refrigerante (litros): 25
Tanque de aceite hidráulico (litros): 165
Aceite motor (litros): 14
Filtro de aceite (litros): 3,5
DIMENSIONES
Peso máximo eje delantero (kg): 9400
Peso máximo eje trasero (kg): 11000
Largo total con pluma cruzada (mm): 9400
Altura del suelo a la pluma horizontal (mm): 3440
Voladizo delantero / trasero (mm): 1400 / 1400
Distancia entre ejes (mm): 2800
Trocha (mm): 2016
Ancho total (mm): 2440
Despeje del suelo al chasis (mm): 670
Distancia eje delantero a cardán (mm): 1600
Distancia eje trasero a cardán (mm): 1200
Distancia entre polea pluma y gancho atado (mm): 3640
Distancia máxima (mm): 4800

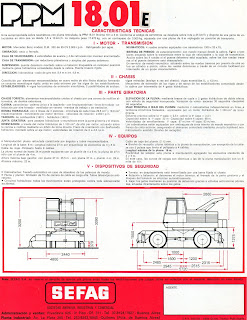

PPM 18.01E

Grúa autopropulsada sobre neumáticos con establizadores hidráulicos con pluma reticulada, levanta 18 toneladas a 3 metros, fabricada bajo licencia por la desaparecida empresa SEFAG, en el sur del conurbano bonaerense.
Dispositivos de seguridad compuestos por cabrestantes de frenado automático en caso de abandono de las palancas de mando; pluma y plumín limitador de fin de carrera de cable en carga alta y tubos telescópicos antiretorno; torreta en desplazamiento inmovilizada por una barra fijada al chasis; rotación y balancín al detenerse el motor térmico, con frenado de la parte giratoria y el bloqueo del balancín efectuados automáticamente; izaje con gatos que mantienen su posición de detención gracias a válvulas antirretorno piloteadas, situadas directamente sobre los gatos y circuitos hidráulicos con todos los movimientos protegidos conta toda sobrepresión accidental.
Cabina: panorámica - asiento único a izquierda - con limpiaparabrisas, faros de trabajo, calefacción por aire forzado - ventilador en verano - mandos de trabajo y traslación.
Chasis torreta: elementos mecanosoldados unidos al chasis por una corona de rodillos alternados, de dientes exteriores. Estabilizadores: 4 vigas horizontales de extensión simultánea, 2 posibilidades de anclaje: vigas retraídas (anclaje a ras de chasis), vigas extendidas (L= 4800 mm).

Lugar de producción: Quilmes, Partido de Quilmes, provincia de Buenos Aires.

Inicio de producción: 1975?
Término de producción: 198X?
Origen: Francia

Motor: Mercedes-Benz OM352, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
N° de cilindros: 6 en línea.
Cilindrada (cm3): 5675.
Diámetro x Carrera (mm): 97 x 128.
Potencia (HP SAE): 95 a 2000 r.p.m.
Par motor (Kgm SAE): 41 a 2000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: lineal, comandada por engranajes
Orden de inyección: 1-5-3-6-2-4.
Combustible: gas oil
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Lubricación: circulación forzada, bomba a engranajes
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Embrague: seco a ferodo
Caja de velocidades: 4 de avance y 4 de retroceso, con inversor sincronizado
Velocidades (km/h): de 1,6 a 10. En ruta (km/h): 25
Caja de transmisión: reductores planetarios y acoples del puente delantero.
Suspensión: puente delantero montado sobre un balancín bloqueable en cualquier posición mediante gatos hidráulicos comandados desde la cabina. Puente trasero rígido.
Sistema de frenos de estacionamiento: mando manual desde la cabina.
Frenos a tambores actuando sobre la transmisión entre la caja de velocidades y caja de transmisión. Acción sobre las 4 ruedas si el puente delantero está acoplado; sobre las 2 ruedas traseras si el puente delantero está desacoplado.
Freno de servicio: de mando neumático; actuando sobre las ruedas traseras por presión de aire sobre un cilindro a pistón, sobre las ruedas delanteras a través de un circuito lockheed por intermedio de un grupo oleo neumático.
Bomba hidráulica: con 2 líneas de 3 pistones - cilindrada de cada línea 29,5 cm3 y 18,9 cm3 respectivamente. Movimiento por motor térmico. Velocidad de rotación (RPM): 2050.
Junta giratoria: para pasajes hidráulicos y neumáticos entre la parte giratoria y el chasis.
Orientación: a través del motor hidráulico de 1100 cm3, actuando sobre la corona a rodillos mediante un piñón de toma directa.
Freno de orientación con des frenado hidráulico, montado sobre el eje motor; velocidades de rotación (RPM): 0 a 4,5.
Elevación de la pluma: mediante brazos de cupla y 2 gatos hidráulicos de doble efecto con válvula de seguridad incorporada. Variación de volteo: ascenso 30 segundos, descenso 46 segundos.
Izaje principal e izaje de plumín: mediante 2 cabrestantes independientes en línea, a tambores cilíndricos fileteados, accionados por un motor hidráulico de 1100 cm3 de toma directa.
Esfuerzo práctico sobre la 1° capa = 3,5 T; sobre la 4° capa = 2,5 T.
Capacidad sobre la 1° capa: 22 mts - Capacidad sobre 4 capas: 98 mts.
Velocidades de enrollamiento: 1° capa 67 m/mn - 4° capa: 83 m/mn
Cabrestantes están equipados con embragues de cinta interior de mando neumático y con frenos de cinta exterior, asegurando el descenso controlado mediante circuito lockheed neumáticamente asistido (bivalva de recogida).
Dirección: hidrostática - radio de giro interno 4,9 mts - externo 8,4 mts.
Rodado: 4 ruedas simples equipadas con neumáticos 1300x20 XL.
Sistema eléctrico: 12V. Alternador: 14V 55A. Batería: 1x12V 135Ah. Arranque: 12V 4CV
DIMENSIONES EQUIPOS
Longitud de la base (mm): 8000
Longitud máxima 27 mts por ensamblaje de elementos de 3 y 5 mts.
Cable de izaje - polipasto hasta 8 cables. Pluma normal de hasta 24 mts puede equiparse con plumín de 4 a 6 mts; la pluma de 27 mts sólo con el plumín de 4 mts.
Altura máxima bajo gancho: con pluma 27 mts: 25,5 mts - con pluma 27 mts + plumín 4 mts: 29 mts.
Alcance máximo: 23 mts. Cable de izaje del plumín: 12 mm
Bivalva de recogida: pluma idéntica a la pluma de manipulación; con excepción de la cabeza con 2 poleas que limita el polipasto a 4 cables. Longitud máxima de la pluma: 16 mts.
Posibilidad de adaptar esta pluma a manipulación agregando los elementos estándar de 3 y 5 mts.

DIMENSIONES
Peso (kg): 17140 con contrapeso de 3500 kg.
Altura del suelo a la cabina (mm): 3200
Ancho total (ruedas) (mm): 2400
Ancho total con soportes (mm): 4800
Despeje al suelo desde chasis (mm): 370
Altura del suelo a la pluma (mm): 3900
Distancia entre ejes (mm): 2800
Largo total (mm): 5720
Largo entre soporte y cardán (mm): 2485
Largo entre filo delantero y cardán (mm): 2945
Distancia entre cardán y eje trasero (mm): 1200
Distancia entre cardán y eje delantero (mm): 1600
Distancia entre suelo y base de la grúa (mm): 1275
ABASTECIMIENTOS
Tanque de combustible (litros): 180
Refrigerante (litros): 25
Aceite motor (litros): 14
Tanque de aceite hidráulico (litros): 165

PPM 12.02

Grúa presentada bajo dos opciones: dragalina de 18000 kg de peso con 700 litros de capacidad y bivalva de recogida de 19500 kg de peso con 900 litros de capacidad.
Dispositivos de seguridad compuestos por cabrestantes de frenado automático en caso de abandono de las palancas de mando; tubos telescópicos anti retorno de pluma; torreta en desplazamiento inmovilizada por una barra fijada al chasis; rotación y balancín al detenerse el motor térmico, con frenado de la parte giratoria y el bloqueo del balancín efectuados automáticamente; izaje con gatos que mantienen su posición de detención gracias a válvulas anti retorno piloteadas, situadas directamente sobre los gatos.
Con respecto al izaje, se realiza mediante 2 cabrestantes independientes - accionados en toma directa por un motor hidráulico Poclain de 2000 cm3. Cabrestantes de caída libre equipados con frenos de cinta exterior, controlados por un circuito lockheed neumáticamente asistido. Están igualmente equipados de un embrague de cinta interior con comando neumático. Capacidad de enrollamiento del cabrestante de izaje sobre la 1° capa: 25 metros.
Cabina de tipo panorámica - asiento único a izquierda - con limpiaparabrisas, faros de trabajo, calefacción por aire forzado - ventilador en verano - mandos de trabajo y traslación.
Tanto la dragalina como la bivalva de recogida, cuentan con polipasto máximo de 4 cables, pie de pluma P1, 1 cabeza de pluma C2 y elementos de pluma de 3 y 5 metros con contrapesos de 1250 y 2250 kg.
Los opcionales incluyen tren de orugas de 3 dimensiones a elección (20" (508 mm) con presión al suelo de 575 g/cm2 / 28" (711 mm) con presión al suelo de 448 g/cm2 / 36" (914 mm) con presión al suelo de 320 g/cm2).

Lugar de producción: Quilmes, Partido de Quilmes, provincia de Buenos Aires.

Inicio de producción: 1975?
Término de producción: 198X?
Origen: Francia
Chasis: constituido por elementos mecanosoldados en acero, formando un conjunto mono bloque, donde se monta el tren de orugas.
Chasis torreta: elementos mecanosoldados unidos al chasis por una corona de rodillos alternados, de dientes exteriores.

Motor: Mercedes-Benz OM352, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
N° de cilindros: 6 en línea.
Cilindrada (cm3): 5675.
Diámetro x carrera (mm): 97 x 128.
Potencia (HP SAE): 95 a 2000 r.p.m.
Par motor (Kgm SAE): 41 a 2000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Bomba inyectora: lineal, comandada por engranajes
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Filtrado de aceite: por medio de un filtro de tamiz metálico extrafino
Lubricación: circulación forzada, bomba a engranajes
Combustible: gas oil
Junta giratoria: para pasajes hidráulicos entre parte giratoria y chasis.
Orientación: mediante motor hidráulico de 1100 cm3, actuando sobre la corona a rodillos mediante un piñón de toma directa, 2 gamas de velocidades permitidas: 0 a 3,4 RPM y 0 a 6,8 RPM.
Elevación de la pluma: mediante brazos de culpa y 2 gatos hidráulicos de doble efecto, con válvula de seguridad incorporada.
Variación de voleo: ascenso en 20 o 37 segundos - descenso en 46 segundos.
Traslación: mediante tren rodante accionado por 2 motores hidráulicos y cajas reductoras en baño de aceite de 2000 cm3 con 2 velocidades. Accionan orugas tipo tractor de 5 rodillos portantes y rodillo tensor con lubricación permanente.
Las 44 zapatas reemplazables, se mantienen sujetas a la cadena mediante bulones.
La tensión de las orugas es regulable mediante graseras.
Velocidad de traslación: mediante los motores de 2 velocidades y las combinaciones del caudal, se obtienen 4 velocidades de traslación.
Rápida (105 l): baja = 2,05 km/h - Alta = 4,10 km/h
Terrenos difíciles (70 l): baja = 1,30 km/h - Alta = 2,60 km/h
Sistema eléctrico: 24V. Alternador: 14V 55A. Batería: 2x12V 135Ah. Arranque: 12V 4CV
DIMENSIONES EQUIPOS
Dragalina: esfuerzo de dragado de 5000 kg - Pluma reticulada tipo CT de 8 a 14 metros - compuesta por pie de pluma, cabeza de pluma con 2 poleas - se pueden insertar alargues de 3 a 5 metros.
Bivalva de recogida: esfuerzo de cada cable de 2500 kg - Pluma reticulada tipo CT de 8 a 14 metros - Cabeza de pluma con 2 poleas - elementos de 3 metros - anti giro de la bivalva.

ABASTECIMIENTOS
Tanque de combustible (litros): 180
Refrigerante (litros): 25
Tanque de aceite hidráulico (litros): 165
Aceite motor (litros): 14
Filtro de aceite (litros): 3,5
DIMENSIONES
Peso máquina de base (kg): 14800
Contrapesos suplementarios (kg): 2250 y 1500
Altura del suelo a la cabina (mm): 3115
Altura del suelo al soporte de la pluma (mm): 3065
Altura del suelo al gabinete motor (mm): 2250
Ancho total de las orugas (mm): 2875
Ancho orugas (mm): 914 / 508
Despeje al suelo desde chasis (mm): 370
Distancia entre ejes (mm): 2574
Largo total (mm): 4525
Distancia entre suelo y base de la grúa (mm): 1500
Distancia entre suelo y filo base de la grúa (mm): 1250
Distancia del extremo de la puerta al centro de la grúa (mm): 1000
Distancia del centro de la grúa a los contrapesos (mm): 2880

lunes, 14 de diciembre de 2015

Anexo: folleto de aplicaciones motor Mercedes Benz OM 352.

Gracias al aporte de CocheArgentino, ha llegado a nuestras manos un folleto de Mercedes Benz Argentina para la aplicación de su motor OM 352 en distintos rubros. Aquí veremos unidades que más adelante serán publicadas por separado en éste blog.
Dentro de los vehículos pesados que montaron este motor, se pueden apreciar: Giubergia Súper G, Zanello 4-200-ff, PPM, Poclain y Klia.





viernes, 29 de mayo de 2015

Poclain TY 2P

En un principio, no había versión de tracción total de la TY 45, para trabajar en condiciones empinadas o sobre suelo resbaladizo.
Esta versión 4x4 apareció en Europa en 1966 bajo el nombre TY 2P ("2P" por "dos puentes" - "dos diferenciales").
El tablero de instrumentos contaba con nivel de combustible, amperímetro, cuenta horas, tacómetro, manómetro de presión de aire y luces testigo varias (presión de aceite motor, luces principales, frenos, etc).
La primera letra corresponde al tamaño de la máquina (M, T, L, M, G, S, R, H, E ...) y la segunda letra da el tipo de chasis (Y -triciclo-, con ruedas).
Cabina rebatible.

Lugar de producción: Quilmes, Partido de Quilmes, provincia de Buenos Aires.

Inicio de producción: 196X?
Término de producción: 1986?
Origen: Francia

Motor: Perkins A4-203
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 3333
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 91,4 x 127
Relación de compresión: 17,4 a 1
Potencia a la polea (HP SAE): 59
Régimen (r.p.m): 2000
Par Motor (mkg SAE @ RPM): 23,5 @ 1000
Sistema de combustible: inyección directa rotativa
Bomba inyectora: C.A.V.  con gobernador mecánico incorporado
Orden de encendido: 1-3-4-2
Filtro de aire: baño de aceite, con elemento removible para su limpieza y prefiltro incorporado
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Lubricación: forzada por bomba de rotor, filtrado de flujo total con elemento sustituible.
Refrigeración: agua, radiador con tapa de presión - 0,48 km/cm2 - ventilador de 5 paletas, válvula termostática (80°C) y bomba de agua centrífuga.
Tracción: 4WD
Frenos: neumáticos
Dirección: asistida hidráulicamente en las ruedas delanteras
Pluma (M): aprox. 7
Sistema eléctrico: 12V. Baterías: 2x6V 86Ah. Alternador: 12V. Motor de arranque: 4CV 12V.

DIMENSIONES
Ancho (mm): 2450
Largo total (mm): 5430
Despeje al suelo (mm): 290
Distancia entre ejes (mm): 2750
Ancho total con soportes (mm): 3100
Altura total al techo de la cabina (mm): 3150
Altura del suelo a gabinete del motor (mm): 2400
Despeje del suelo a la base de la grúa (mm): 1220
Distancia e/ la puerta y extremo trasero (mm): 1940

CAPACIDADES
Circuito hidráulico promedio (litros): 110
Tanque de combustible (litros): 68
Aceite (litros): 6,4
Refrigerante (litros): 8,4

Poclain LC 80

La década del 70' resultó bastante pujante y rica en cuanto a fabricación de maquinaria de construcción y vial, pero así y todo, éste fue un segmento de mercado pocas veces atendido por representantes locales, nos referimos al de las retroexcavadoras y sus distintas utilidades.
La mayoría de las unidades que componen el mercado son de origen importado, pero en un pasado no muy lejano, la empresa SEFAG se animó a construir bajo licencia de Poclain Francia éste modelo.
Todo esto, con un éxito relativo sobreponiéndose a los equipos importados y nacionales de la época (compitiendo contra Caterpillar, KLIA - Kockum Landsverk Industria Argentina, Komatsu, Hitachi y otras tantas más).
Según una reseña de la época: "Asegura los mejores rendimientos en terrenos pantanosos y el excelente acabado de las zanjas gracias a su hoja de sección, ancha y bien situada sobre los lados de la cuchara, que es trapezoidal tipo "Países Bajos" adaptable sobre este modelo y se utiliza para la apertura de zanjas en 45°. De una abertura en boca de cuatro metros por 70 centímetros de base".

Lugar de producción: Quilmes, Partido de Quilmes, provincia de Buenos Aires.

Inicio de producción: 1973.
Término de producción: 1996.
Origen: Francia

Motor: Mercedes-Benz OM352, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Cilindrada (cm3): 5675.
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 97 x 128.
Potencia (HP SAE): 140 a 2.800 r.p.m.
Par motor (Kgm SAE): 41 a 2.000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Bomba inyectora: lineal, comandada por engranajes
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua por bomba centrífuga y ventilador comandado por correa de sección "V".
Lubricación: circulación forzada, bomba a engranajes
Combustible: gas oil

Transmisión:
Motor hidráulico a pistón (patente Poclain), éste motor se utiliza para la pivotante y para la transmisión de tracción, éste motor de ejecución lenta tiene un alto par.
El motor actúa sobre un piñón dentado solidario a la rueda de tracción, la cual permite el movimiento de la oruga.
Cantidad y potencia motor: 4 x 22 @ 2150 RPM. Caudal (l/min): 4 x 47. Presión (bar): 320.

Pinzas:
Para ambos tipos de voladizo están allí específicamente para trabajar la pinza basculante de 1,40 m., 2m. y 3m. de longitud.
Para zanja de excavación: Cubo estrecho con eyector solapa.
Para movimiento de tierras: Pinza reforzada con frontal de corte y dientes reemplazables.
Para la envoltura: Más garra de dientes, pinzas de madera, cuchara de agarre, mayor agarre.
Las ventajas especiales de la pinza Poclain basada en el tipo particular de suspensión (patentada). Esto asegura una alta fuerza de penetración y buen llenado.

DIMENSIONES
Largo máximo (mm): 4230 (sin brazo).
Largo oruga (mm): 3500
Largo desde pivotante hasta fin contrapeso (mm): 2480
Altura desde suelo a pivotante (mm): 960
Altura desde suelo a estructura (mm): 1140
Altura desde suelo a capot motor (mm): 2240
Altura total cabina (mm): 2810
Despeje del suelo (mm): 500
Despeje de plataforma al suelo (mm): 1130
Ancho total (con oruga de 510/710 mm.): 2480 mm
Ancho total (con oruga de 910 mm.): 2890 mm.
Radio de giro de la torreta (mm): 2650
Peso (kg): 17000

CAPACIDADES
Tanque de Gas Oil (litros): 200
Aceite motor (litros): 14
Filtro de aceite (litros): 3,5
Líquido refrigerante (litros): 25
Sistema hidráulico (litros): 180
Esfuerzo de tracción (ton): 7500



Poclain TY 45

Excavadora de ruedas, uno de los dos modelos que fabricó bajo licencia la empresa SEFAG.
Resultaba ser una especie de triciclo, con duales atrás y dos ruedas adelante.
Como gran parte de la maquinaria producida en el país en aquella época, se elegía siempre una motorización que sea de fácil adquisición y disponibilidad en el mercado.
Dentro de las características para resaltar, presentaba una cantidad importante de integración de componentes nacional.
Podía ser equipada con un inversor.
El tablero de instrumentos contaba con nivel de combustible, amperímetro, cuenta horas, tacómetro, manómetro de presión de aire y luces testigo varias (presión de aceite motor, luces principales, frenos, etc).
Chasis construido con componentes soldados, que transporta la torre por medio de un anillo giratorio y descansa sobre un eje trasero y un conjunto de dirección. También traslada el equipo estabilizador hidráulico.

Lugar de producción: Quilmes, Partido de Quilmes, provincia de Buenos Aires.

Inicio de producción: 1973.
Término de producción: 1986?
Origen: Francia

Motor: Mercedes-Benz OM 314, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
N° de cilindros: 4 en línea verticales.
Diámetro x carrera (mm): 97 x 128.
Cilindrada (cm3): 3783.
Potencia (CV @ RPM): 90 a 2800
Par motor (kgm @ RPM): 24 a 1800
Orden de encendido: 1-3-4-2
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa lineal
Bomba inyectora: Bosch comandada por engranajes.
Combustible: gas oil
Filtro de aire: de tipo seco.
Lubricación: forzada, bomba de aceite a engranajes
Filtro de aceite: combinado, primario/secundario.
Filtro de gasoil: prefiltro en tanque, filtro y separador de agua en bomba de combustible y filtro doble (serie) antes de la bomba inyectora.
Refrigeración: agua, bomba centrífuga y ventilador, comandados por correa en “V”.
Tracción: trasera
Embrague: monodisco en seco
Velocidades: 4 adelante + M.A.
Velocidades (en km/h): 1° 3 / 2° 7 / 3° 13,5 / 4° 18. M.A: 2.
Circuito hidráulico: alimentado por una bomba de 3 pistones, comandada por una correa en "V".
Caudal (lts/min): 40. Rotación (RPM): 1500.
Potencia de obtención a través de hidráulica de alta presión (PSI): 3550
Eje trasero: de reductores planetarios.
Frenos de servicio: a aire, circuito neumático.
Freno de emergencia: con control de palanca de mano en la cabina
Dirección: asistida hidráulicamente en las ruedas delanteras
Rodado directriz / motriz: 900x20" / 11x24" o 1100x20" o 1200x20"
Sistema eléctrico: 12V. Alternador: 12V 55A Batería: 1x12V 135Ah.

Velocidad en carretera (km/h): 19,31

PESOS
Sin equipamiento (kg): 9500
Peso con equipamiento (kg): 9900
Esfuerzo de tracción adelante (ton): 3800
Esfuerzo de tracción atrás (ron): 5300
CAPACIDADES
Tanque de Gas Oil (litros): 80
Aceite motor (con filtro): 13
Refrigerante (litros): 13,5
Sistema hidráulico (litros): 55
DIMENSIONES
Distancia entre ejes (mm): 2750
Largo total (mm): 5430
Ancho sin soportes colocados (mm): 2480
Ancho con soportes colocados (mm): 3100
Despeje del suelo a la base (mm): 1220
Despeje del suelo al diferencia (mm): 290
Distancia entre ruedas delanteras (mm): 400
Distancia de puerta a borde trasero (mm): 1940
Altura del suelo al techo de la cabina (mm): 3150
Altura del suelo a culata (mm): 2400
Radio de giro de la torreta (mm): 2050
Radio de giro interior / exterior (mm): 1550 / 4850
