Maximal M2.5 T Diesel/Nafta/GLP.

La empresa Juan F. Secco, con 77 años de experiencia en el rubro de autoelevadores y maquinaria vial, ha decidido emprender un gran proyecto, fabricar en el país autoelevadores de la firma china Maximal.
En un principio se procederá a montarlo con piezas importadas y gran parte de componentes nacionales, para luego nacionalizar al 100% el producto.
Se comenzará por la Serie M, con sus productos para 2.5 toneladas en versiones Diesel y Nafta para agregar luego la opción GLP.
Excepto el chasis y los motores, el resto de los componentes son de empresas argentinas (léase lanza, asientos, ruedas, piezas de carrocería, etc).

Lugar de producción: Rosario, Departamento Rosario, provincia de Santa Fe.

Inicio de producción: 2014.
Término de producción: 20xx.
Origen: China.

M 2.5T Diesel
Motor:
Deutz GK CA 498T 1, árbol de levas lateral
Ciclo: Diesel 4 tiempos, válvulas a la cabeza.
Cilindros: 4 en línea.
Diámetro x Carrera: 98 mm x 105 mm.
Cilindrada: 3168 cm3.
Potencia: 62 CV a 2500 r.p.m.
Par motor: 190 Nm a 1800 r.p.m.
Refrigeración: agua

M 2.5T Nafta/GLP
Motor:
Mitsubishi 4G64, árbol de levas a la cabeza
Ciclo: Otto 4 tiempos, válvulas a la cabeza.
Norma anticontaminación: Euro 2
Cilindros: 4 en línea.
Diámetro x Carrera: 86,5 mm x 100 mm.
Cilindrada: 2351 cm3.
Potencia: 88 CV a 2500 r.p.m. (37 CV a 2500 r.p.m.)
Par motor: 186 Nm a 1600 r.p.m. (161 Nm a 1600 r.p.m.)
Alimentación GLP: IMPCO original de fábrica.
Refrigeración: agua

Datos comunes para todas las versiones:
Características y dimensiones:
Capacidad de carga: 2500 Kg.
Centro de carga: 500 mm.
Altura máxima: 3000 mm.
Elevación libre: 160 mm.
Dimensiones uñas (Largo x alto x espesor): 1070 mm x 122 mm x 40 mm.
Inclinación del mástil (adelante/atrás): 6°/12°.
Distancia centro eje delantero a uñas: 460 mm.
Distancia centro eje trasero a fin de contrapeso: 495 mm.
Despeje al suelo: 125 mm.
Largo máquina sin uñas: 2545 mm.
Ancho total: 1150 mm.
Altura mástil replegado: 2010 mm.
Altura mástil desplegado con rejilla: 4020 mm.
Altura techo: 2095 mm.
Radio de giro externo: 2250 mm.
Mínimo radio de giro en pasillo: 2010 mm.
Depósito de combustible: 60 Litros.
Batería: 12V/60Ah.

Rendimiento:
Velocidad traslación sin carga: 21 Km/h.
Velocidad elevación con carga: 490 mm/s. (milímetros x segundo)
Velocidad descenso con carga: 450 mm/s.
Fuerza de arrastre (con carga/sin carga): 15/17 KN.
Máxima gradeabilidad: 20%.

Chasis:
Ruedas delanteras: 7.00 x 12" (12PR)
Ruedas traseras: 6.00 x 9" (10PR)
Trocha delantera: 970 mm.
Trocha trasera: 980 mm.
Distancia entre ejes: 1600 mm.

Pesos:
Peso en vacío: 3620 Kg.
Peso adelante (con carga/ sin carga): 5620 Kg./ 1630 Kg.
Peso atrás  (con carga/ sin carga): 860 Kg./ 1990 Kg.

Transmisión:
Fabricante: TCM China.
Tipo: Hidromecánica, convertidor de par.
Marchas: 2 adelante y 2 hacia atrás.
Presión operativa para implementos: 17,5 Mpa.

Equipamiento de serie
Uñas CASCADE
Caja herramientas.
Ruedas neumáticas.
Manual de despiece.
Manual del operador.
Libro de mantenimiento.
Asiento con cinturón.
Luz destellante (baliza).
Equipo alumbrado completo y marcha atrás.
Avisador acústico de marcha atrás.
Válvula hidráulica SHIMADZU (JAPON)
Espejo retrovisor
Juntas NOK ( JAPON )

sábado, 29 de agosto de 2015

Agrinar MC 55 / MC 65 / MC 80

Uno de los poquísimos mini cargadores fabricados en Argentina, en medio de un mercado el cual históricamente recibió y sigue recibiendo productos importados de diversos puntos del globo terráqueo.
Una opción de motorización (Deutz fabricado en el país) con dos potencias diferentes y por ende, performances desiguales.
Equipamiento opcional en el MC 85: Uñas de Escarificación, bomba de elevación de cabina, neumáticos macizos de medida 12 x 16.5” y  oruga de caucho p/montaje sobre neumático.
En la FICO 2008, se realizó una prueba dinámica con un MC 65 en un sector especialmente acondicionado, donde se podían apreciar su utilidad y características.

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 2008?
Fin de fabricación: 20XX
Origen: Argentina

MOTOR MC 80
Deutz F4L913, árbol de levas lateral, válvulas a la cabeza
Ciclo: Diesel cuatro tiempos
Cilindrada (cm3): 4086
Número de Cilindros: 5
Diámetro x Carrera (mm): 102 x 125
Relación de Compresión: 17:1
Potencia (HP): 80 @ 2500 RPM
Par Motor (Nm): 260 @ 1600 RPM
Refrigeración: aire
Combustible: Gas-Oil
Sistema de Combustible: inyección directa Bosch
Orden de inyección: 1-3-2-4

MOTOR MC 65
Deutz F4L913, árbol de levas lateral, válvulas a la cabeza
Ciclo: Diesel cuatro tiempos
Cilindrada (cm3): 4086
Número de Cilindros: 5
Diámetro x Carrera (mm): 102 x 125
Relación de Compresión: 17:1
Potencia (HP): 65 @ 2500 RPM
Par Motor (Nm): 260 @ 1600 RPM
Refrigeración: aire
Combustible: Gas-Oil
Sistema de Combustible: inyección directa Bosch
Orden de inyección: 1-3-2-4

MOTOR MC 55
Deutz F3L913, árbol de levas lateral, válvulas a la cabeza
Ciclo: Diesel cuatro tiempos
Cilindrada (cm3): 4086
Número de Cilindros: 5
Diámetro x Carrera (mm): 102 x 125
Relación de Compresión: 17:1
Potencia (HP): 56 @ 2500 RPM
Par Motor (Nm): 260 @ 1600 RPM
Refrigeración: aire
Combustible: Gas-Oil
Sistema de Combustible: inyección directa Bosch
Orden de inyección: 1-3-2
Detalles performance MC 55 Relación Corona-Piñón: 2.71:1 (unión mediante cadenas)

TRANSMISIÓN HIDROSTATICA
Bomba Caudal Variable: tándem de pistones axiales 46 + 46 cm3/rev c/bomba de pre-carga incorporada
Motores Hidráulicos: de pistones radiales c/freno incorporado 630 cm3/rev.
Sistema de Enfriamiento: derivación de caudal en radiador
Torque Máximo de Trabajo: 2550 Nm.
Presión Máxima de Trabajo: 340 Bar.
Caudal Máximo de Trabajo por Bomba: 115 L/min. @ 2500 rpm.
CIRCUITO DE BAJA PRESIÓN
Bomba: De engranajes 33 cm3/rev.
Caudal Máximo de Trabajo: 78 L/min. @ 2500 rpm.
Presión Máxima de Trabajo: 190 Bar.
Válvulas de Comandos: -Accionam. Brazos 3 pos. + flotante (en serie c/ salida aux.)
-Accionam. Balde 3 pos. Conec. Con accionam. brazos
-Accionam. auxiliarles Electro-válvula de 3 posiciones
Tipo de comandos: Mediante pedales indep. y a cable tipo push-pull
Cilindros de Levante: De doble efecto de 2 ½
Cilindros de Balde: De doble efecto de 2 ½

MECANISMOS DE TRANSMISIÓN
Tipo: Con mando a cadena
Tipo de Cadena: ASA 100 HV (remachada) c/tensores para facilitar el mantenimiento
MC 55: ASA 80
Torque en el Palier: 6250 Nm.
Neumáticos: 12 x 16.5”
Neumáticos MC 55: 10x16.5"

PERFORMANCE MC 80
Capacidad Máxima de Carga: 1280 Kg. (s/ contrapeso)
Carga de vuelco: 1680 Kg. (s/ contrapeso)
Peso en Orden de Marcha: 3320 Kg. (s/ contrapeso)
Máxima Velocidad de Desplazamiento: 12.2 Km/h.
Pendiente Máxima de Ascenso: 28°

PERFORMANCE MC 65
Capacidad Máxima de Carga: 980 Kg. (s/ contrapeso)
Carga de vuelco: 1850 Kg. (s/ contrapeso)
Peso en Orden de Marcha (kg): 3200 (s/ contrapeso)
Máxima Velocidad de Desplazamiento: 12.2 Km/h.
Pendiente Máxima de Ascenso: 28°

PERFORMANCE MC 55
Peso en Orden de Marcha (kg): 3000 (s/ contrapeso)
Máxima Velocidad de Desplazamiento: 10.5 a 11.5 Km/h.
Pendiente Máxima de Ascenso: 26°

CAPACIDADES
Depósito de Combustible: 80 lts.
Deposito de Aceite Hidráulico: 80 lts.
Aceite de Caja de Cadena: 5 lts. (por lado)
Capacidad de Balde: 0.5 m3

jueves, 27 de agosto de 2015

Zanello Turbo 110

Ligerísima variación del Turbo 100, con muy pocos cambios (potencia del motor).
Mientras tanto el puesto de comando estaba compuesto por el acelerador de mano y pie; medidores de cuentahoras, tacómetro, temperatura y presión de aceite; luces indicadoras de contacto, presión de aceite, restricción en la admisión, freno de mano, guiñe, balizas, luz interior, temperatura, luz alta, carga de alternador y combustible; pedaleras de tipo colgante; butaca anatómica con regulación anteroposterior, respaldo y peso del operador.
El equipamiento opcional se componía de cabina hermética con vidrios polarizados, techo parasol metálico, levante hidráulico de tres puntos, segunda salida para cilindro a control remoto de doble efecto, juego de cuatro contrapesos para ruedas traseras (55 kg c/u), juego de diez contrapesos delanteros (35 kg c/u), toma de potencia para 1000 RPM y enganche trasero para acoplado.

Lugar de Fabricación: Las Varillas, Departamento San Justo, Provincia de Córdoba.

Inicio de fabricación: 1984?
Fin de fabricación: 198X
Origen: Argentina

Motor: Zanello (bajo licencia VM) TA 4105
Ciclo: Diésel cuatro tiempos
Aspiración: turboalimentado
Cilindrada (cm3): 3980
N° de cilindros: 4 en línea
Diámetro x carrera (mm): 105 x 115
Potencia norma SAE: 120 HP a 2400 rpm
Potencia norma DIN: 110 CV a 2400 rpm
Par motor máximo (kgm): 35 a 1400 rpm
Consumo específico 156 g/cv hora
Relación de compresión: 17 a 1
Número y tipo de bancadas: 5 flotantes
Filtro de aire: tipo seco, elemento filtrante de papel micrónico y predepurador de partículas tipo ciclónico con luz de advertencia en el tablero de restricción de aire.
Con elemento filtrante de seguridad.
Sistema de combustible: inyección directa con bomba inyectora Zanello de pistones en línea.
Bomba de alimentación tipo a émbolo; inyector con 4 orificios de pulverización
Filtrado de combustible con trampa de agua y un filtro.
Sistema de lubricación: forzada, con bomba de pistones
Filtro de paso total de papel micrónico con válvula de derivación
Enfriador de aceite: radiador de aluminio colocado en túnel de viento
Control de temperatura mediante válvula reguladora de flujo.
Sistema de refrigeración: circulación forzada de aire; turbina axial.
Túnel de viento: lateral desmontable.
Transmisión: 2WD trasera
Caja de cambios: tipo de engranajes helicoidales en toma constante acople semi sincronizada por engrane interno. Accionamiento manual mediante dos palancas
Velocidades: 10 de avance y 2 de retroceso. Rango: 5 + 1 alta y baja.
Diferencial: de tipo piñón y corona helicoidal, número de satélites 4. Relación de transmisión 5,5 a 1. Traba de diferencial: de conexión por pedal y destrabe automático.
Reductor final: tipo epicicloidal, engranajes rectos.
Número de satélites 3. Relación de transmisión 6 a 1.
Frenos de servicio: discos en baño de aceite con accionamiento hidráulico independiente simultáneo.
Freno de estacionamiento: con mando de palanca manual
Toma de potencia: totalmente independiente de la transmisión, embrague monodisco en seco de 13'' de accionamiento mecánico manual. RPM: 540/1000 (opcional).
Sistema hidráulico: centro abierto, bomba de engranajes de caudal constante y presión variable. Presión de trabajo (kg/cm2): 150. Caudal de trabajo (l/min): 57
Control remoto: una salida para cilindro de control remoto de doble efecto, depósito de fluido compartido con la transmisión con filtro a malla en la salida
Dirección: hidrostática sensitiva.
Barra de tiro horizontal: con regulación en altura, longitud.
Neumáticos delanteros: 750x18'' 6 telas. 7,50x20 6 telas. Opcionales 11,00x16'' de 6 telas.
Neumáticos traseros: 18,4x34'' 6 telas. Opcionales 23,1''x30'' 6 telas y duales 18,4x34'' 6 telas.
Sistema eléctrico: 12V. Batería: 1x12V 160Ah negativo a masa. Alternador: 12V 55A con regulador de voltaje.

DIMENSIONES Y CAPACIDADES
Tanque de combustible (litros): 2 x 120
Cárter, incluido filtro de aceite (litros): 12,5
Transmisión (caja, diferencial y reductor final) (litros): 48
Distancia entre ejes (mm): 2500
Longitud máxima (mm): 4260
Luz libre bajo eje anterior (mm): 560
Trocha anterior/posterior (mm): 1420 a 1900 / 1400 a 2100
Altura hasta el capot (mm): 1590
Altura hasta el volante (mm): 1830
Peso sin lastre en orden de marcha y sin cabina (kg): 3000
Peso con lastre 10 delanteros y 4 traseros y agua (kg): 4600 (rodado 18,4x34'')
Peso con lastre 10 delanteros y 4 traseros y agua (kg): 5000 (rodado 23,1x30'')

Trocha delantera: regulable por bastidor hueco con 5 posiciones
Trocha trasera: regulable por deslizamiento del disco sobre el eje.


Material: Tadeo Buratovich

Zanello Turbo 100

Muy similar (por no decir casi idéntico) al V-210, pero con otro color, y ligerísimas variaciones de potencia en el motor y en los pesos con y sin lastres.
Fue otro de los intentos (malogrados, por cierto) del fabricante cordobés de imponer el VM Motori hecho por ellos mismos bajo licencia en el mercado argentino.
Mientras tanto el puesto de comando estaba compuesto por el acelerador de mano y pie; medidores de cuentahoras, tacómetro, temperatura y presión de aceite; luces indicadoras de contacto, presión de aceite, restricción en la admisión, freno de mano, guiñe, balizas, luz interior, temperatura, luz alta, carga de alternador y combustible; pedaleras de tipo colgante; butaca anatómica con regulación anteroposterior, respaldo y peso del operador.
El equipamiento opcional se componía de cabina hermética con vidrios polarizados, techo parasol metálico, levante hidráulico de tres puntos, segunda salida para cilindro a control remoto de doble efecto, juego de cuatro contrapesos para ruedas traseras (55 kg c/u), juego de diez contrapesos delanteros (35 kg c/u) y enganche trasero para acoplado.

Lugar de Fabricación: Las Varillas, Departamento San Justo, Provincia de Córdoba.

Inicio de fabricación: 1984?
Fin de fabricación: 198X
Origen: Argentina

Motor: Zanello (bajo licencia VM) TA 4105
Ciclo: Diésel cuatro tiempos
Aspiración: turboalimentado
Cilindrada (cm3): 3980
N° de cilindros: 4 en línea
Diámetro x carrera (mm): 105 x 115
Potencia norma SAE: 110 HP a 2400 rpm
Potencia norma DIN: 100 CV a 2400 rpm
Par motor máximo (kgm): 35 a 1400 rpm
Consumo específico 156 g/cv hora
Relación de compresión: 17 a 1
Número y tipo de bancadas: 5 flotantes
Filtrado de combustible con trampa de agua y un filtro.
Filtro de aire: tipo seco, elemento filtrante de papel micrónico y predepurador de partículas tipo ciclónico con luz de advertencia en el tablero de restricción de aire.
Con elemento filtrante de seguridad.
Sistema de combustible: inyección directa con bomba inyectora Zanello de pistones en línea.
Bomba de alimentación tipo a émbolo; inyector con 4 orificios de pulverización
Sistema de lubricación: forzada, con bomba de pistones
Filtro de paso total de papel micrónico con válvula de derivación
Enfriador de aceite: radiador de aluminio colocado en túnel de viento
Control de temperatura mediante válvula reguladora de flujo.
Sistema de refrigeración: circulación forzada de aire; turbina axial.
Túnel de viento: lateral desmontable.
Transmisión: 2WD trasera
Caja de cambios: tipo de engranajes helicoidales en toma constante acople semi sincronizada por engrane interno. Accionamiento manual mediante dos palancas
Velocidades: 10 de avance y 2 de retroceso. Rango: 5 + 1 alta y baja.
Diferencial: de tipo piñón y corona helicoidal, número de satélites 4. Relación de transmisión 5,5 a 1. Traba de diferencial: de conexión por pedal y destrabe automático.
Reductor final: tipo epicicloidal, engranajes rectos.
Número de satélites 3. Relación de transmisión 6 a 1.
Frenos de servicio: discos en baño de aceite con accionamiento hidráulico independiente simultáneo.
Freno de estacionamiento: con mando de palanca manual
Toma de potencia: totalmente independiente de la transmisión, embrague monodisco en seco de 13'' de accionamiento mecánico manual. RPM: 540
Sistema hidráulico: centro abierto, bomba de engranajes de caudal constante y presión variable. Presión de trabajo (kg/cm2): 150. Caudal de trabajo (l/min): 57
Control remoto: una salida para cilindro de control remoto de doble efecto, depósito de fluido compartido con la transmisión con filtro a malla en la salida
Dirección: hidrostática sensitiva.
Barra de tiro horizontal: con regulación en altura, longitud.
Neumáticos delanteros: 750x18'' 6 telas. 7,50x20 6 telas. Opcionales 11,00x16'' de 6 telas.
Neumáticos traseros: 18,4x34'' 6 telas. Opcionales 23,1''x30'' 6 telas y duales 18,4''x34'' 6 telas.
Sistema eléctrico: 12V. Batería: 1x12V negativo a masa. Alternador: 12V 55A con regulador de voltaje.

DIMENSIONES Y CAPACIDADES
Tanque de combustible (litros): 2 x 120
Cárter, incluido filtro de aceite (litros): 12,5
Transmisión (caja, diferencial y reductor final) (litros): 48
Distancia entre ejes (mm): 2500
Longitud máxima (mm): 4260
Luz libre bajo eje anterior (mm): 560
Trocha anterior/posterior (mm): 1420 a 1900 / 1400 a 2100
Altura hasta el capot (mm): 1590
Altura hasta el volante (mm): 1830
Peso sin lastre en orden de marcha y sin cabina (kg): 3000
Peso con lastre 10 delanteros y 4 traseros y agua (kg): 4600 (rodado 18,4x34'')
Peso con lastre 10 delanteros y 4 traseros y agua (kg): 5000 (rodado 23,1x30'')

Trocha delantera: regulable por bastidor hueco con 5 posiciones
Trocha trasera: regulable por deslizamiento del disco sobre el eje.

martes, 25 de agosto de 2015

Pla Pulverizador Autopropulsado 4x2 y 4x4

Pulverizador con tunel de viento patentado, el cual "Solo Pla puede ofrecer este sistema de pulverización asistida con la garantía de la experiencia lograda desde 1987 hasta la fecha".
Cabina en fibra de vidrio con revestimiento interior, antitérmica, acústica, hermética con cámara de aire envolvente, encendedor, cenicero y limpiaparabrisas.
Llamativamente, no era del tradicional azul con el cual la empresa santafesina nos tenía acostumbrados, sino que era de color turquesa porque esta misma pulverizadora, era exportada por Pla y se vendía en Brasil bajo la marca Berthoud, ya que en noviembre de 1995 firmaron un acuerdo del tipo "Joint-venture" para abastecer el Mercosur.

Lugar de fabricación: Departamento Belgrano, provincia de Santa Fe

Inicio de fabricación: 1993?
Fin de fabricación: 1999?
Origen: Argentina

Motor: Deutz F5L913
Ciclo: diésel cuatro tiempos
Cilindros: 5 en línea
Cilindrada (cc): 5107
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 108 / 70
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 33 @ 1600
Relación de compresión: 19:1
Combustible: gas oil
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch
Filtro de combustible: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.
Tracción: 2WD trasera o 4WD.
Transmisión: hidrostática alta y baja (2WD y 4WD)
Suspensión delantera: sistema patentado PLA con espirales y amortiguadores.
Suspensión trasera: convencional con ballestas y amortiguadores para trabajo pesado.
Barras pulverizadoras: de 20,30 metros con accionamiento hidráulico total desde la cabina con comandos a distancia.
Suspensión del barral: mediante cilindros de doble efecto y pulmones hidroneumáticos.
Rodado: 12,4x36''
Dirección: hidrostática

CAPACIDADES
Tanque de combustible (litros): 120
Transmisión refrigerada (litros): 40
Comandos auxiliares (litros): 80
Comandos auxiliares y túnel de viento (litros): 120
Tanque de producto (litros): 2000 (fibra de vidrio). Opcional (litros): 2500.

DIMENSIONES
Largo total (mm): 6500
Altura total (mm): 3270
Ancho total (mm): 2780
Despeje al suelo (mm): 1200
Trocha variable (mts): 2,10 a 2,40 y 1,80 a 2,10

Material: José Lenti

domingo, 23 de agosto de 2015

Steiger Puma 1000

En relación al mercado internacional, además de la venta de unidades a países limítrofes, Zanello firmó a mediados de la década un acuerdo de producción y transferencia de tecnología de sus productos con la firma americana Steiger (actualmente Case), con el fin de exportar tractores hacia Estados Unidos y Canadá.
Al ser uno de los pocos tractores articulados de potencia media y alta, Steiger demandó 600 unidades Zanello, siendo comercializados bajo el modelo PUMA.
Este acuerdo comercial, sin embargo, no logró mantenerse a futuro, ya que Steiger cayó en desgracia y 6 meses después fue comprada por J.I. Case.
En la foto de la izquierda, podemos ver una unidad en suelo estadounidense y en la de abajo, trabajando la tierra en Canadá.

Lugar de Fabricación: Las Varillas, Departamento San Justo, Provincia de Córdoba.

Inicio de fabricación: 1985
Fin de fabricación: 1986?
Origen: Argentina

Motor: Caterpillar 3404
Ciclo: Diesel cuatro tiempos
Cilindros: 4 en línea
Cilindrada (cm3): 10500
Diámetro x carrera (mm): 114 x 135
Potencia (CV / kW): 190 / 141,7
RPM nominal: 2100
Torque (libras-pie / Nm): 618 / 838,0
RPM Torque: 1500
Sistema de combustible: inyección directa
Combustible: Gas oil
Filtro de aire: seco
Filtro de combustible: sellado
Filtro de aceite: sellado
Tracción: 4WD
Embrague: a fricción bidisco en seco de 14'' con accionamiento mecánico a pedal
Velocidades: 5 con alta y baja
Freno de servicio: a disco sobre salida de transmisión de accionamiento hidráulico
Freno de estacionamiento: con mando a palanca sobre disco de freno de servicio.
Sistema hidráulico: de tipo centro cerrado "load Sensing". Presión (psi / bar): 2500 / 172,4 bar. Válvulas: 3.
Enganche de 3 puntos: Trasero Tipo III
Caudal de la bomba: 27 gpm
Rodado: 18,4x34''
Dirección: hidrostática
Sistema eléctrico: 24V. Batería: 2x12V 625A. Alternador: 105A. Voltios de arranque: 12

CAPACIDADES
Combustible (litros): 435,3
Sistema hidráulico (litros): 68,1
Capacidad de refrigerante: 35.2 cuartos de galón

DIMENSIONES
Largo (mm): 4927,6
Altura (mm): 3098,8
Ancho con duales (mm): 3149
Ancho sin duales (mm): 2108
Despeje del suelo (mm): 550

Peso (kg): 8329

Tractores enviados allá en la década del 80' a Estados Unidos. Foto: Darío Zanello

Steiger EXP-035

Prácticamente desconocido e ignoto prototipo fabricado por Zanello para Steiger durante el breve acuerdo firmado entre las dos empresas a mediados de la década del 80'.
Según la descripción de un forista estadounidense llamado 4WDman: "El tractor se ve como un pequeño modelo Zanello!!!. Los guardabarros traseros, la cabina, los pasos, las luces de cabeza y parrilla.
Tiene una placa Steiger en él, pero sólo dice EXP-035. El símbolo Steiger en él en un par de lugares.

Lugar de Fabricación: Las Varillas, Departamento San Justo, Provincia de Córdoba.

Inicio de fabricación: 198X
Fin de fabricación: 198X
Origen: Argentina

Motor: CAT 3304
Ciclo: Diésel cuatro tiempos.
Aspiración: turbo sobrealimentado
Cilindros (cm3): 7500
Diámetro x carrera (mm): 121 x 152
Cilindros: 4 en línea
Potencia (CV @ RPM): 123 @ 1800
Par motor (kgm @ RPM): 54,45
Relación de compresión: 15 a 1.
Refrigeración: agua.
Sistema de combustible: inyección directa lineal.
Orden de inyección: 1-3-4-2
Luz de válvulas con motor frío: A .015'' (0,38 mm) - E .025'' (0,61 mm)
Combustible: gas oil.
Filtro de aire: de tipo seco
Filtro de combustible: sellado
Filtro de aceite: sellado
Chasis: Monoblock construido en chapa de acero, con articulación y pivoteo central
Angulo de giro total máximo: 80º (+- 40º del centro)
Angulo de pivoteo del bastidor total máximo 30º (+- 15º del centro)
Radio de giro interno mínimo: 2370 mm
Tracción: 4WD
Embrague: Monodisco, seco de 14'' tipo diafragma
Transmisión: de dientes rectos, engranajes desplazables.
Velocidades: 12 velocidades en avance y 2 de retroceso

DIMENSIONES
Distancia entre ejes: 2872 mm
Largo total: 5351 mm
Altura total (Con cabina): 3000 mm
Trocha: seleccionable de 1660 a 2714 mm.
Ancho total: 3181 mm
Despeje del suelo: 460 mm
Voladizo delantero: 1504 mm
Neumáticos: standard: 18.4x34'' - 6 telas
Aceite de motor (litros): 19

Cubo de la punta de eje, con el anagrama de Zanello

miércoles, 19 de agosto de 2015

Tilo 2000 Matrix / Matrix 4x4 "Fourtrax"

Según la web de la empresa: "Desde 2005 es el preferido de nuestros clientes por su gran autonomía, ancho de labor y capacidad de trabajo. Diseño imponente, robusto, un equipo grande para grandes proyectos pero con la versatilidad suficiente para pequeños emprendimientos".
Equipado con cabina y confort de abordo: Cabina en P.R.F.V con parabrisas curvo, Aire acondicionado, Radio AM/FM con lector de memoria y USB, Columna de dirección rebatible. Instrumental de control de motor estándar e Instrumental de control de sistemas estándar.
Colores disponibles: Rojo, naranja y negro.
Disponible en dos versiones: una con tracción trasera y motor Deutz turbo y la otra de tracción total y motor Deutz Turbo con intercooler.
Accesorios opcionales: banderillero satelital, mapeador, botalón de acero inoxidable y monitoreo de botalón.

Lugar de fabricación: Arroyo Seco, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 2005
Fin de fabricación: 20XX
Origen: Argentina

MATRIX
Motor: Deutz BF6L913
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 157
Régimen (r.p.m): 2400
Par Motor (mKg DIN): 50
Relación de compresión: 17,7:1
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch
Filtro de combustible: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con radiador de aceite incorporado.
Filtro de aire: seco con cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire mediante turboventilador axial accionado por dos correas en V.

MATRIX 4x4 "Fourtrax"
Motor: Deutz BF6L913 C
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 180 / 132,4
Régimen (r.p.m): 2300
Par Motor (mKg DIN RPM): 62 @ 1600
Relación de compresión: 17,7:1
Sistema combustible: inyección directa lineal Bosch
Filtro de combustible: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.

Tracción: 4x2 trasera / 4WD
Caja de velocidades: Eaton 4205
Velocidades: 5 hacia adelante + M.A.
Diferencial: Eaton 162 c/ a y B. Neumática.
Rodado: 13,6x38'' radial
Transmisión: Final con cadena ASA 120 con palier flotante.
Transmisión: Final con cremallera reforzada: Consultar
Frenos: a aire con cintas traseras.
Dirección: hidrostática reforzada
Sistema eléctrico: 12V.
Sistema de pulverización Matrix / Matrix 4x4 Fourtrax
Tanque principal (litros): 4000 / 4800
Bomba de pulverización: a Turbina con electro polea de 150 l/min en acero inoxidable.
Control de dosis Matrix: computadora con comando electro neumático en acero inoxidable
Control de dosis 4x4 Fourtrax: computadora doble con comando electro neumático en acero inoxidable
Sistema de carga: motobomba de 36000 litros/hora. Corte automático (4x4 Fourtrax)
Filtros: Principal. De línea: Secundario
Comando de pulverización: 9 secciones eléctrico
Ancho de labor (mts): 33
Despeje efectivo chasis/botalón (mm): 600 a 1600
Barral: 36 metros.
Porta picos triples a 52,5 cm y 70 cm
Porta picos triples multilínea: Consultar
Computadora de control automático de dosis
Banderillero Satelital Mapeador en tiempo real
Suspensión y amortiguación: Neumática delantera combinada. Neumática trasera combinada. Neumática bi - direccional de botalón.
Amortiguador reforzado delantero. Amortiguador reforzado trasero
Depósito de agua potable (litros): 150
Peso total vacío Matrix / Matrix 4x4 "Fourtrax" (kg): 6950 / 7450

Tilo 2000 Tsunami

Según la web de la empresa: "Grande entre los grandes! 4800 litros de carga, 40 metros de ancho de labor, suspensión independiente en las 4 ruedas y un sinfín de innovaciones posicionan a este modelo como tope de gama no solo de la marca sino como un modelo a seguir en todo sentido, de ahí su nombre, que remite a una gran ola que arrasa con todo lo que encuentra a su paso; una gran ola compuesta de mucha experiencia, toda la tecnología y el mejor diseño". Sin desperdicio (?) el párrafo anterior.
En cuanto a la cabina y confort de abordo: Cabina en P.R.F.V con parabrisas curvo Aire acondicionado Radio AM/FM con lector de memoria y USB Columna de dirección rebatible. Instrumental de control de motor estándar Instrumental de control de sistemas estándar

Lugar de fabricación: Arroyo Seco, Provincia de Santa Fe.

Inicio de fabricación: 200X
Fin de fabricación: 20XX
Origen: Argentina

Motor: Deutz BF6L913 C
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 180 / 132,4
Régimen (rpm): 2300
Par Motor (mkg DIN RPM): 62 @ 1600
Relación de compresión: 17,7:1
Sistema combustible: inyección directa lineal Bosch
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Filtro de aceite: descartable, de unidad sellada
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.
Tracción: 2WD trasera
Caja de velocidades: Eaton 5205
Velocidades: 5 hacia adelante + M.A.
Diferencial: Eaton 162
Rodado: 14,9x46'' Radial
Transmisión: Final con cadena ASA 120
Transmisión final con cremallera reforzada: Consultar.
Frenos: a Aire.
Dirección: hidrostática
Sistema eléctrico: 12V negativo a masa. Batería: 1x12V 143Ah. Alternador: 12V 28A. Motor de arranque: 12V 4CV/3kW.

Sistema de pulverización
Tanque principal: 4800 litros
Bomba de pulverización: a Turbina de acero inoxidable
Filtros: Principal. De línea Secundario
Comando de pulverización: 10 secciones eléctrico
Barral y ancho de labor: 40 metros.
Porta picos triples a 52,5 cm y 70 cm
Porta picos triples multilínea: Consultar
Computadora de control automático de dosis
Banderillero Satelital
Mapeador en tiempo real
Piloto automático
Suspensión y amortiguación: Neumática delantera independiente Neumática trasera independiente
Amortiguador reforzado delantero Amortiguador reforzado trasero
Neumática bi - direccional de botalón con estabilizador neumático

Tilo 2000 Impactus

Pulverizador, como casi los de toda la gama del fabricante, de formas osadas y revolucionaras, utilizando numerosas piezas OEM de relativamente fácil acceso en el mercado (luces principales de Peugeot 206).
Cabina y confort de abordo: Cabina en plástico reforzado en fibra de vidrio (P.R.F.V.) con parabrisas curvo, Aire acondicionado, radio AM/FM con lector de memoria y USB, columna de dirección rebatible, instrumental de control de motor estándar e instrumental de control de sistemas estándar.
Disponible en cuatro colores: violeta Tilo 2000, rojo, naranja y negro.

Lugar de fabricación: Arroyo Seco, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 20XX
Fin de fabricación: 20XX
Origen: Argentina

Motor: Deutz BF6L913
Ciclo: Diesel 4 tiempos
Cilindrada (cc): 6128
N° de cilindros: 6 en línea
Diámetro x carrera (mm): 102 x 125
Potencia (CV DIN / KW): 157
Régimen (r.p.m): 2400
Par Motor (mKg DIN): 50
Relación de compresión: 17,7:1
Sistema de combustible: inyección directa lineal Bosch
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Lubricación: circulación forzada con radiador de aceite incorporado.
Filtro de aire: seco con cartucho cambiable y pre separador centrífugo.
Enfriamiento: por aire mediante turboventilador axial accionado por dos correas en V.
Tracción: 4x2 trasera
Caja: Eaton 4205
Velocidades: 5 hacia adelante + M.A.
Diferencial: Eaton 162 c/a y bomba neumática
Transmisión: Final con cadena ASA 120 con palier flotante
Transmisión final con cremallera reforzada: consultar
Frenos: a aire con cintas traseras
Suspensión y amortiguación: Neumática delantera combinada. Neumática trasera combinada
Neumática bi - direccional de botalón
Amortiguador reforzado delantero. Amortiguador reforzado trasero
Dirección: hidrostática reforzada.
Rodado: 13,6x38'' Radial
Sistema eléctrico: 12V. Batería: 1x12V.
Sistema de pulverización
Tanque principal: 3250 litros
Bomba de pulverización: a Turbina con electro polea de 150 lts/min en acero inoxidable.
Control de dosis: computadora con comando Electroneumático de 4 vías.
Sistema de carga: motobomba de 36000 lts/hora
Botalón: basculante trasero con movimientos hidráulicos manuales.
Carga de producto: por succión desde motobomba
Filtros: principal de línea y secundario.
Comando de pulverización: 7 secciones eléctrico
Barral: 30 metros.
Ancho de labor (mts): 28.
Trocha (mm): 2650
CAÑERÍA
Porta picos triples trijet a 52,5 cm y 70 cm
Porta picos triples multilínea a 52,5 cm y 70 cm: Consultar
Computadora: de control automático de dosis
Banderillero satelital

Tilo 2000 Evolucion I

Según la descripción del fabricante en su página web: "Diseñado inicialmente como un todo terreno, por su transmisión final directa (del diferencial a las ruedas) lo hace ideal para aplicaciones en terrenos pequeños, lotes de dimensiones reducidas, trabadas y con mucho camino entre ellos. Ágil, rápido y seguro".
Cabina y confort de abordo: Cabina en P.R.F.V con parabrisas curvo, Aire acondicionado, Radio AM/FM con lector de memoria y USB, Columna de dirección rebatible. Instrumental de control de motor estándar Instrumental de control de sistemas estándar

Lugar de fabricación: Arroyo Seco, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 20XX
Fin de fabricación: 20XX
Origen: Argentina

Motor: Deutz F6L913
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 115,67 / 85,19
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 39,3 @ 1600
Relación de compresión: 17:1
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch Filtro de combustible: 2, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.
Tracción: 2WD trasera
Embrague: monodisco en seco.
Caja: Eaton 4205
Velocidades: 5 hacia adelante + M.A.
Diferencial: Eaton 162
Transmisión: Final Directa
Frenos: a aire con cintas traseras
Sistema de pulverización
Tanque principal: 3200 litros
Bomba de pulverización: a Turbina con electro polea de 150 l/min, en acero inoxidable
Posee filtro: principal De línea Secundario
Comando de pulverización: 5 secciones eléctrico.
Barral: 25 metros
Computadora de control automático de dosis
Suspensión y amortiguación: Neumática delantera combinada. Neumática trasera combinada
Neumática bi-direccional del botalón
Amortiguador reforzado delantero Amortiguador reforzado trasero
Porta picos y pastillas: triples con tres juegos de boquillas.
Sistema de carga: motobomba de 36000 lts/hora
Cañería: multilínea a 52,5 y 70 cm.
Dirección: hidrostática reforzada.
Rodado: 13,6x38'' Radial y 12,4x28''
Sistema eléctrico: 12V. Batería: 1x12V.
Peso total vacío (kg): 5900
Depósito de agua potable (litros). 150

Tilo 2000 Katrina I

Según el sitio web oficial de la empresa: "Un diseño renovado y alto grado de equipamiento hacen de este modelo el equipo ideal entre los medianos y hasta 33 metros de botalón, computadora de abordo, mapeo en tiempo real, GPS, ETC. AGIL, VERSATIL Y TOTALMENTE AUTONOMO".
Su equipamiento se nutre de cabina y confort de abordo: Cabina en P.R.F.V con parabrisas curvo Aire acondicionado Radio AM/FM con lector de memoria y USB Columna de dirección revatible Instrumental de control de motor estándar Instrumental de control de sistemas estándar

Lugar de fabricación: Arroyo Seco, Provincia de Santa Fe.

Inicio de fabricación: 200X
Fin de fabricación: 20XX
Origen: Argentina

Motor: Deutz BF6L913
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 155,72 / 112,99
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 52 @ 1600
Relación de compresión: 15,5:1
Sistema de combustible: inyección directa lineal Bosch
Filtro de combustible: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.
Tracción: 2WD trasera
Embrague: monodisco en seco
Caja de velocidades: Eaton 4205
Velocidades: 5 de avance + M.A.
Diferencial: Eaton 162
Rodado: 13,6x38'' Radial
Transmisión final con cremallera reforzada: Consultar
Frenos: a Aire
Sistema de pulverización
Tanque principal: 3250 litros
Bomba de pulverización: a Turbina en acero inoxidable
Filtros: Principal. De linea Secundario
Comando de pulverización: 9 secciones eléctrico
Barral: 33 metros.
Sistema neumático bi - direccional de suspensión de botalón
Porta picos triples a 52,5 cm
Porta picos triples multilínea: Consultar
Computadora de control automático de dosis
Banderillero Satelital Mapeador en tiempo real
Suspensión y amortiguación: Neumática delantera combinada - Neumática trasera combinada Amortiguador reforzado delantero - Amortiguador reforzado trasero
Sistema eléctrico: 12V. Batería: 1x12V.

Tilo 2000 H

Cabina de fibra de vidrio, de doble estructura y vidrios templados.
Plataforma con brazos tubulares cuadrados y movimientos hidráulicos en su totalidad.
Cuenta hectáreas y tacómetro electrónico e instrumental estándar.
Equipamiento opcional dotado de marcador de espuma, monitor ARAG, computadora ARAG, picos quintijet tee-jet, dosificador de producto, moto bomba y climatizador.
Para 1997, tenía un precio aproximado de 47500 pesos mas IVA, con un descuento de 5% por pago al contado y otro 5% por haberse comprado en una exposición.

Lugar de fabricación: Ruta 21 km 275, Arroyo Seco, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 199X
Fin de fabricación: 20XX
Origen: Argentina
Chasis tubular reforzado

Motor: Perkins AT6-354.4 E
Ciclo: Diésel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia al volante (CV - kW/RPM): 157 - 112,4 a 2400
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil: con trampa de agua, dos filtros primarios y uno secundario, de papel micrónico.
Lubricación: forzada por bomba de engranajes, con filtrado de flujo total y válvula de derivación
Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 2WD trasera
Caja de velocidades: sincronizada
Velocidades: 5 + M.A.
Diferencial: Eaton con alta y baja.
Transmisión: a cadenas de 1 1/4'', en baño de aceite.
Suspensión delantera independiente con espirales y dos amortiguadores
Suspensión trasera con elásticos y dos amortiguadores
Altura de trabajo de 500 mm a 2000 mm con regulación hidráulica
Cañería plástica con corte de fumigación en tres secciones
Equipo de pulverización asistido por una bomba centrífuga o turbina, equipada con electro polea
Control volumétrico eléctrico con manómetro de glicerina ARAG (origen Italia).
Comando de fumigación e hidráulico regulable desde la cabina
61 picos giro-click antigoteo tee-jet, colocados a 350 mm.
Ancho de trabajo 30 surcos (21 metros), con un juego de pastillas. Abanico plano tee-jet
Removedor del producto a inyección.
Carga de agua mediante equipo de aspiración
Depósito de agua auxiliar y caja de herramientas.
Tanque de fibra plástica (litros): 2300
Mazas: de cinco agujeros. Llantas: 9.5x24'' reforzadas
Cubiertas: tipo tractor 12,5x24''
Trocha (mm): 2100
Sistema eléctrico: 12V. Baterías: 2x104Ah. Alternador: 14,2V 32A. Motor de arranque: 4CV

CAPACIDADES
Tanques de combustibles 170 lts.
Cárter motor (incl. filtro) 18 lts.
Circuito de refrigeración 34,5 lts.

Material: Tadeo Buratovich

sábado, 15 de agosto de 2015

Vassalli Super P 17

Según la empresa: "Una máquina considerada la mejor y más avanzada técnicamente en el país, que sigue reuniendo las cualidades de solidez y sencillez que son características de la producción Vassalli".
Era una cosechadora de color azul (la cual rompía con la monotonía del rojo) aparecida a mediados de la década del 60', equipada con cilindro retrillador. Los granos vestidos son transportados al cilindro retrillador por medio del sistema de retorno, dicho cilindro es el encargado de efectuar el retrillado, sin correr el riesgo de partir los granos, por su sistema de cóncavo y paletas de goma, regulables.
Fue apodada por algunos como la "paloma", según David Venesia, ya que venía con una palomita pintada.
Agradecimiento por el material a Tadeo Buratovich (Arequito, Santa Fe).

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1963
Fin de fabricación: 1966?
Origen: Argentina

Motor: Bedford 300H, 7 bancadas
Ciclo: Diésel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 4928
N° de cilindros: 6 en línea, camisas fundidas.
Diámetro x carrera (mm): 98,43 x 107,95.
Relación de compresión: 17 a 1.
Potencia (HP @ RPM): 97 a 2800
Par motor (Kgm @ RPM): 30 a 1500
Sistema de combustible: inyección directa
Bomba inyectora con regulador neumático.
Lubricación: circulación forzada
Refrigeración: agua, ventilador y radiador
Radiador: tubos y aletas de tres hileras de tubos, de flujo horizontal y tanques verticales.

Motor: Deutz F6L514
Ciclo: Diesel cuatro tiempos
Cilindrada (cc): 7980
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 110 x 140
Potencia (HP DIN / KW): 102 / 76,06
Régimen (r.p.m): 1800
Par Motor (mKg DIN @ RPM): 46 @ 1200
Relación de compresión: 19,2 a 1
Combustible: gas oil
Sistema de combustible: inyección indirecta Bosch
Filtro de aire: baño de aceite con pre separador centrífugo.
Filtro de gasoil: dos elementos filtrantes tipo Bosch.

Tracción: 2WD delantera
Embrague: bidisco de accionamiento mecánico.
Transmisión: tipo independiente, sistema monoblock. Palieres flotantes.
Caja de velocidades: engranajes en acero cromo-níquel cementados.
Velocidades: 4 hacia adelante + M.A. - rápida -
Dirección: de tipo automotor a sin fin.
Variador de velocidad: diseñado con la técnica más moderna. Gama de variación de velocidad (RPM): 1500 a 25000.
Toma de fuerza doble mando: mayor seguridad de trabajo y funcionamiento del motor.
Sistema hidráulico: de funcionamiento permanente.
Plataforma: íntegramente de chapa estampada. Sin fin flotante con púas retráctiles. Control de plataforma hidráulico.
Ajuste del cilindro: se efectúa mediante un registro tipo clavija, con la cosechadora en funcionamiento.
Molinete: 5 paletas. Estando la cosechadora en pleno trabajo puede el conductor regular el molinete según así lo exijan las condiciones del cereal.
Ancho de embocadura (mm): 1130
Sacapajas: cantidad 5. Montados sobre rodamientos a bolillas en cajas herméticamente cerradas.
Rodado delantero/trasero: 1350x28''/600x16''
Sistema eléctrico: 12V. Batería: 2x6V.

DIMENSIONES
Trocha delantera (mm): 2100
Trocha trasera extensible (mm): de 800 a 1000

Vassalli Super Arrocera P 13

Según un book institucional de la empresa: "Dotada de doble tracción, esta máquina fue
ampliamente probada en toda clase de terrenos,
superando sin dificultades las duras exigencias de trabajo a las cuales fue sometida en arroceras de las localidades de San Cosme, El Sombrerito, Saladas y Empedrado, de la provincia de Corrientes.

Su versatilidad le permitía trabajar también sin desmedro en las cosechas fina y de maíz, y la convirtió en un precioso auxiliar para todo agricultor que debía trabajar en terrenos blandos o fangosos".
Fue la primera cosechadora arrocera fabricada por el establecimiento industrial del sur de Santa Fe y se podría decir que una de las primeras fabricadas en el país, anterior a las AUMEC.
A diferencia del resto de las Vassalli, sobresalía por su sistema hidráulico (ausente en las otras). Material: Tadeo Buratovich

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1964
Fin de fabricación: 1967
Origen: Argentina

Motor: IKA Continental 6L 226
Ciclo: Otto cuatro tiempos, válvulas laterales
Cilindros: 6 en línea, árbol de levas lateral.
Diámetro x Carrera (mm): 84,1 x 111,1.
Cilindrada (cm3): 3707
Potencia (CV DIN): 115 a 3.800 r.p.m.
Par motor (Kgm): 25 a 2000 r.p.m.
Relación de compresión: 7,3:1.
Alimentación: Carburador Carter WCD 2807 S.
Orden de encendido: 1-5-3-6-2-4.
Combustible: nafta común
Lubricación: a presión y circulación continua.
Refrigeración: agua, bomba de agua y ventilador.

Motor: Perkins 4-203, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 3333
N° de cilindros: 4 en línea
Diámetro x carrera (mm): 91,4 x 127
Potencia (HP SAE @ RPM): 73 @ 3.000
Par Motor (mkg SAE @ RPM): 23,5 (SAE) @ 1000
Sistema de combustible: inyección indirecta.
Bomba inyectora: C.A.V. dos etapas; una a pre cámara y otra a pistón.
Orden de encendido: 1-2-3-4
Relación de compresión: 17,4:1
Filtro de aire: baño de aceite con prefiltro ciclónico
Filtrado de gasoil: dos filtros; primario y uno secundario, con taza de sedimentación.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación.
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador.

Tracción: 4WD
Caja de velocidades: de engranajes de acero.
Velocidades: 5 + M.A.
Mandos generales: correas en "V"
Plataforma: íntegramente de chapa estampada.
Control de plataforma: hidráulico.
Molinete: articulado con púas recolectoras
Cilindro: de batidores o dientes.
Cernidor: ajustable o fijo
Dirección: Hidráulica.
Rodado: 1350x28''
Sistema eléctrico: 12V. Batería: 2x6V.

MOVIMIENTOS
Mandos sobre rodamientos
Ancho de trocha ruedas delanteras (mm): 2100
Ancho de trocha ruedas traseras (mm): 2100

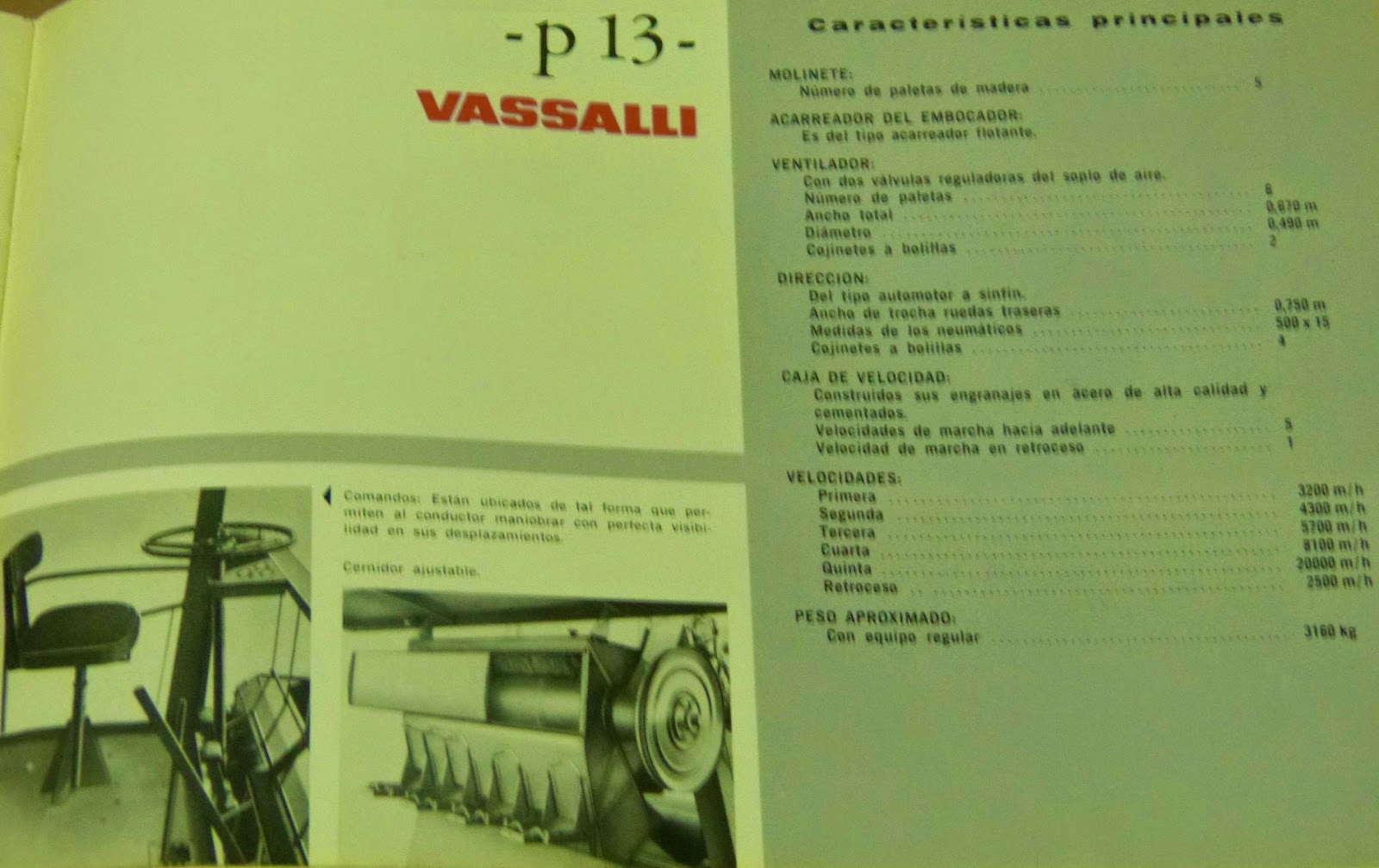

Vassalli P 13

Cosechadora adaptable para el uso de plataforma triguera, recolector para alfalfa, zarandas aplicables a distintos cultivos.
Dos motores para elegir: un Bedford 200 Diésel o Ford Thames naftero (importado de Gran Bretaña).
De color rojo bermellón como todas las demás integrantes de la gama con techo y paletas de molinete en blanco.

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1963
Fin de fabricación: 1970?
Origen: Argentina

Motor: Ford Thames
Ciclo: Otto cuatro tiempos
N° de cilindros: 4 en línea
Sistema de combustible: carburador
Combustible: nafta común

Motor: Bedford 200, válvulas a la cabeza
Ciclo: Diesel cuatro tiempos, árbol de levas lateral
Cilindrada (cm3): 3.285
Número de Cilindros: 4 en línea
Diámetro x Carrera (mm): 98,4 x 107,9
Potencia (HP SAE): 64
Régimen (r.p.m): 2.800
Par Motor (mKg SAE): 19,8
Régimen (r.p.m): 1.400
Relación de Compresión: 17:1
Sistema de Combustible: Inyección Simms - AC Delco
Bomba inyectora: lineal
Combustible: gas oil

Tracción: 2WD delantera
Embrague: monodisco en seco
Caja de velocidades: engranajes construidos en acero de alta calidad y cementados.
Velocidades: 5 hacia adelante + M.A.
Molinete: 5 paletas de madera
Acarreador del embocador: del tipo acarreador flotante.
Ventilador: con dos válvulas reguladoras del soplo de aire. N° paletas: 8. Cojinetes a bolillas: 2.
Ancho total / diámetro (mm): 670 / 490
Dirección: del tipo automotor a sin fin. Cojinetes a bolillas: 4.
Rodado trasero: 500x15''
Sistema eléctrico: 12V. Batería: 2x6V.

VELOCIDADES (en m/h)
1ra 3200 / 2da 4300 / 3ra 5700 / 4ta 8100 / 5ta 20000. M.A. 2500

Peso aproximado con equipo regular (kg): 3160.


Material: Tadeo Buratovich

Vassalli Ideal P 16

Sucesora de la V62, la cual pasó con más pena que gloria y rápidamente fue reemplazada por este modelo.
Era muy similar a la Vassalli Mosquito.
Tuvo dos series, las cuales se diferenciaban por sus plantas impulsoras.
Estaba disponible con dos tipos de motorizaciones a elección (ambas Diésel y de marcas inglesas que fabricaban en el país): una Perkins de 4 y 6 cilindros y la otra Bedford.

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1963
Fin de fabricación: 1964
Origen: Argentina

Motor: Bedford 300H, 7 bancadas, válvulas a la cabeza.
Ciclo: Diesel cuatro tiempos, camisas fundidas.
Alimentación: Bomba inyectora lineal con regulador neumático.
Cilindros: 6 en línea.
Diámetro x carrera (mm): 98,43 x 107,95.
Cilindrada (cm3): 4928
Relación de compresión: 17 a 1.
Potencia (HP): 97 a 2.800 r.p.m.
Par motor (Kgm): 30 a 1.500 r.p.m.
Sistema de combustible: inyección directa.
Combustible: gas oil
Refrigeración: agua

Motor: Perkins 6PF-305
Ciclo: diésel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cm3): 5000
Diámetro x Carrera (mm): 91,44 x 127
Potencia (CV/RPM): 91,3 a 2250
Filtro de aire: tipo seco, elemento primario de celulosa e interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Sistema de combustible: inyección directa
Bomba: rotativa C.A.V., distribuidor y regulador mecánico de velocidad.
Filtrado de combustible con trampa de agua, dos filtros primaros y uno secundario.
Sistema de lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.

Tracción: 2WD delantera
Embrague toma de fuerza Vassalli.
Transmisión: independiente, montado dentro de un bastidor de plancha de hierro estampada.
Cada rueda es accionada por un piñón y corona generados y cementados, suprimiendo en esta forma las cadenas a rodillos. Cojinetes a bolillas: 4.
Caja de velocidades: construida con engranajes de acero de alta calidad y cementados.
Velocidades: 5 hacia adelante + M.A.
Plataforma: íntegramente de chapa estampada. Control de plataforma hidráulico.
Límite mínimo / máximo de altura (mm): 50 / 1450
Sacapajas: 4. Montados sobre rodamientos a bolillas en cajas herméticamente cerradas.
Cilindro: batidores del tipo inglés.
Cantidad de batidores: 8. Cojinetes a bolillas del tipo oscilante: 2.
Dirección: del tipo automotor a sin fin.
Rodado delantero / trasero: 1275x24'' / 600x16''

DIMENSIONES
Trocha delantera (mm): 2100
Trocha trasera (mm): 800 a 1000

VELOCIDADES (en m/h)
1ra 3600 / 2da 4800 / 3ra 6300 / 4ta 8900 / 5ta 22000. M.A. 6600.

Peso aproximado (kg) con equipo regular: 3950


Material: Tadeo Buratovich

Vassalli V62

Según cuenta Tadeo Buratovich, fue el intento de crear una máquina pequeña, tratando de emular el rendimiento de las más grandes pero a un precio muy muy cercano al de aquellas.
Así, terminó fracasando en su misión y se fabricó durante apenas un par de años, al igual que las máquinas similares de aquella época que GEMA, Senor y Bernardin habían proyectado.
La de la imagen (a la izquierda) es la máquina Nº 1080 de la fábrica, hecha en 1964, está totalmente original. Con motor Bedford 6 cilindros.
En 1963, recibió en su parte trasera un restyling, el cual redondeó su cola.
Fue sucedida por la Ideal P16, la cual no tuvo mayor éxito y dejó de fabricarse después de dos años.

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1962
Fin de fabricación: 1964
Origen: Argentina

Motor: Bedford 300H, 7 bancadas, válvulas a la cabeza.
Ciclo: Diesel 4 tiempos, camisas fundidas.
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 98,43 x 107,95.
Cilindrada (cm3): 4928
Relación de compresión: 17 a 1.
Potencia (HP): 97 a 2800 r.p.m.
Par motor (Kgm): 30 a 1500 r.p.m.
Lubricación: circulación forzada
Sistema de combustible: inyección directa
Bomba inyectora: con regulador neumático.
Orden de inyección: 1-5-3-6-4-2
Combustible: gas oil
Refrigeración: agua

Motor: Ford Thames
Ciclo: Diesel 4 tiempos, camisas fundidas.
N° de cilindros: 6 en línea.
Sistema de combustible: inyección directa.
Orden de inyección: 1-5-3-6-4-2
Combustible: gas oil
Refrigeración: agua

Motor: Deutz F4L514
Ciclo: Diésel 4 tiempos
Cilindrada (cc): 5322
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 110 x 140
Potencia (HP DIN / RPM): 65 @ 1800
Relación de compresión: 17 a 1
Lubricación: circulación forzada
Orden de inyección: 1-3-4-2
Combustible: gas oil
Sistema de combustible: inyección indirecta lineal Bosch
Alimentación: cámara de turbulencia en tapa de cilindros.
Filtro de aire: baño de aceite con pre separador centrífugo.
Filtro de combustible: dos elementos filtrantes

Tracción: 2WD delantera
Embrague toma de fuerza Vassalli.
Transmisión: independiente, montado dentro de un bastidor de plancha de hierro estampada.
Cada rueda es accionada por un piñón y corona generados y cementados, suprimiendo en esta forma las cadenas a rodillos. Cojinetes a bolillas: 4.
Caja de velocidades: construida con engranajes de acero de alta calidad y cementados.
Velocidades: 5 hacia adelante + M.A.
Plataforma: íntegramente de chapa estampada. Control de plataforma hidráulico.
Límite mínimo / máximo de altura (mm): 50 / 1450
Sacapajas: 4. Montados sobre rodamientos a bolillas en cajas herméticamente cerradas.
Cilindro: batidores del tipo inglés.
Cantidad de batidores: 8. Cojinetes a bolillas del tipo oscilante: 2.
Dirección: del tipo automotor a sin fin.
Rodado delantero / trasero: 1275x24'' / 600x16''

DIMENSIONES
Trocha delantera (mm): 2100
Trocha trasera (mm): 800 a 1000

Peso aproximado (kg) con equipo regular: 3950

VELOCIDADES (en m/h)
1° 3600 / 2° 4800 / 3° 6300 / 4° 8900 / 5° 22000. M.A. 6600.

jueves, 13 de agosto de 2015

Metalfor 2750

Pulverizadora autopropulsada ganadora del "Premio Gobierno de Santa Fe Dinámica innovadora 1997"; era equipada con cabina de cristales tonalizados, iluminación para computadora y manómetro de presión, equipo de refrigeración de aire y conservadora de alimentos / Asiento para acompañante.
Opcionales Banderillero satelital, marcador de espuma, kit completo de quema huellas, Vigía, Suspensión convencional y reflectores detrás de la cabina.
Sistema de Iluminación: Balizas giratorias en cabina y cuadro, dos reflectores para iluminación de botalón, dos reflectores ubicados en parte frontal superior de cabina y dos reflectores ubicados en parte frontal inferior de cabina (alta y baja).
La misma marca, se ha dedicado a reacondicionar, remozar y modificar de manera mas o menos profunda (comparándola con la original) a esté y otros tantos modelos de la marca, para reinsertarlos en el mercado y darles una "segunda vida".

Lugar de fabricación: Marcos Juárez, Provincia de Córdoba.

Incio de fabricación: 1996
Fin de Fabricación: 20XX?
Origen: Argentina

Motor: Deutz F5L913
Ciclo: diésel cuatro tiempos
Cilindros: 5 en línea
Cilindrada (cc): 5107
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 95 / 70
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 33 @ 1600
Relación de compresión: 19:1
Combustible: gas oil
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch
Filtro de combustible: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.

Motor: Deutz F6L913
Ciclo: diésel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 120 / 88,25
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 41 @ 1600
Relación de compresión: 19:1
Enfriamiento: por aire a presión.
Combustible: gas oil
Sistema de combustible: inyección directa lineal Bosch
Filtro de combustible: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.

Tracción: 2WD trasera
Caja de velocidades: Eaton FSO 4305
Velocidades: 5 + M.A.
Diferencial: Eaton 19050 de alta y baja
Transmisión: de cadenas en baño de aceite
Tren Delantero: Tipo Twin Bean Sistema de Freno A disco en las 4 ruedas
Dirección: Hidrostática
Suspensión: Neumática con válvulas de nivelación independiente. Depósito de aire comprimido (para limpieza, inflado de neumáticos, etc.)
Ancho labor: Botalón de 22 metros con quiebre vertical, basculante auto nivelado con sistema de amortiguación central, en la parte posterior del equipo evitando la corrosión y contacto con el conductor.
Circuito de Pulverización: apto para la aplicación de fertilizantes líquidos, regulación de caudal automático con computadora y 3 secciones de corte eléctrico.
Picos quíntuples a 35cm.
Con 3 juegos de pastillas y simples a 52cm. con tapas ciegas para aplicación de fertilizantes montados sobre cañerías de acero inoxidable de 1/2 paso de gas.
Sistema de Carga: Mezclador de producto y motobomba de carga de 5 HP de 550 l/min. (tiempo llenado total 6 minutos)
BANDERILLERO OUTBACK S2
Capacidad (litros): 2750
Picos quíntuples: a 35 cm
Rodado: 12.4-28''
Tanque de Combustible: 115 Litros
Sistema eléctrico: 12V. Batería: 1x12V.

Metalfor Hidro 3000

Según el folleto de la época: "novedoso diseño exterior e interior de la cabina, sistema de posicionamiento y control satelital GPS, escalera rebatible accionada eléctricamente desde la cabina, incorporación de pasarela lateral y trasera con barandas de seguridad".
Sistema neumático para fertilizantes sólidos y adaptada para la aplicación de fertilizantes líquidos.
Opcionales: barras de plástico reforzado adaptadas para túnel de viento y sistema AIR JET.
Material cortesía de Tadeo Buratovich (Arequito).

Lugar de fabricación: Marcos Juárez, departamentos Marcos Juárez, Córdoba.

Comienzo fabricación: 1998?
Fin de Fabricación: 200X
Origen: Argentina
Chasis: tubular de alta resistencia

Motor: Deutz BF6L913
Alimentación: turbocompresor
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 157
Régimen (r.p.m): 2400
Par Motor (mKg DIN): 50
Relación de compresión: 17,7 a 1
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch
Combustible: gas oil
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Lubricación: circulación forzada con radiador de aceite incorporado.
Filtro de aire: seco con cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire mediante turboventilador axial accionado por dos correas en "V".

Motor: Deutz F6L913
Ciclo: Diésel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 120 / 88,25
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 41 @ 1600
Relación de compresión: 19:1
Enfriamiento: por aire a presión.
Combustible: gas oil
Sistema de combustible: inyección directa lineal Bosch
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.

Tracción: 4x2 trasera o 4x4
Transmisión hidrostática, con bomba hidráulica, motores hidráulicos sin reductores y joystick de accionamiento de la transmisión.
Trocha delantera y trasera regulable hidráulicamente en forma continua y accionada mediante electroválvulas.
Suspensión neumática: asistida en las cuatro ruedas mediante sistema FERVI-AIR
Sistema direccional del tren delantero y trasero.
Botalón de 21 y 28 metros de cobertura total.
Comando de pulverización: electro válvulas eléctricas.
Computadora: con sensor de rueda o radar.
Motobomba de carga: carga rápida de 33000 litros/hora.
Cargador de productos químicos, enjuague de bidones y lavador interno de tanque incorporado.
Marcador de espuma y agitador de productos químicos.
Nuevo sistema de barras de plástico reforzado aptas para túnel de viento, 28 metros de ancho efectivo.
Tanque de 3000 litros de capacidad.
Porta picos quíntuples equipado con 5 juegos de pastillas de pulverización y diafragmas anti goteo.

Metalfor Hidrotrac 4000

Presentada en la Expo Chacra 1999.
Resultó un salto no sólo de calidad sino para atender a la mayor demanda de pulverizadores totalmente hidrostáticos, los cuales se empezaban a imponer por aquel momento pero lo que no se llegó a imponer del todo fue la tracción 4WD permanente.

Lugar de fabricación: Marcos Juárez, Departamento Marcos Juárez, Provincia de Córdoba.

Inicio de fabricación: 1998
Fin de fabricación: 20XX
Origen: Argentina

Motor: Deutz BF6L913
Alimentación: turbocompresor
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 157
Régimen (r.p.m): 2400
Par Motor (mKg DIN): 50
Régimen (r.p.m):
Relación de compresión: 17,7:1
Sistema de combustible: inyección directa Bosch
Filtro de gasoil: doble, 1° elemento filtrante de fieltro tubular y 2° de tipo estrella de papel celulosa.
Lubricación: circulación forzada con radiador de aceite incorporado.
Filtro de aire: seco con cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire, mediante turboventilador axial accionado por dos correas en V.
Tracción: 4WD
Embrague: monodisco en seco
Transmisión: hidrostática
Dirección: Hidrostática
Suspensión: Neumática con válvulas de nivelación independiente. Depósito de aire comprimido (para limpieza, inflado de neumáticos, etc.)
Ancho labor: Botalón de 25 metros con quiebre vertical, basculante auto nivelado con sistema de amortiguación central, en la parte posterior del equipo evitando la corrosión y contacto con el conductor.
Circuito de Pulverización: apto para la aplicación de fertilizantes líquidos, regulación de caudal automático con computadora y 3 secciones de corte eléctrico.
Sistema eléctrico: 12V. Batería: 1x12V.

martes, 11 de agosto de 2015

Massey Ferguson 5120

Este modelo de tractor fue la renovación de la línea de tractores grandes de la marca. Llegó en un momento delicado de la economía y de la empresa en el país.
Contaba con cabina de lujo con vidrios tonalizados y templados, dos puertas con ventanas, una de acceso y otra de emergencia y cerraduras, aire acondicionado de 4000 frigorías con forzador para presurizado, radio AM-FM, espejos laterales, limpiaparabrisas, luces de balizas, dos faros delanteros, dos faros traseros para implementos, luz interior y alfombra integral.
Pedales: Colgantes, de bajo esfuerzo de operación.
Acelerador: Palanca manual y acelerador de pie colgante.
Palancas de cambios: laterales.
Asiento: Acolchado con suspensión de resortes regulable según peso y altura del operador, regulación longitudinal, regulación respaldo, con apoyabrazos y cinturón de seguridad. Panel de instrumentos con llave e interruptores: luces delanteras, luces traseras, baliza, giro. Luces de aviso: Luz indicadora de filtro de aire tapado, carga de alternador, presión de aceite de caja de transmisión, baliza, giro, acople TDF.
Instrumentos: Tacómetro electrónico con cuenta horas incorporado, indicadores de nivel de combustible, temperatura de agua, presión de aceite del motor y carga del alternador.

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1997?

Fin de fabricación: 1999?
Origen: Argentina

Motor: Cummins 6CTA 8.3, según MF
Alimentación: turbocompresor e intercooler
Ciclo: Diésel cuatro tiempos
Cilindrada (cm3): 8270
Número de cilindros: 6 en línea
Diámetro x Carrera (mm): 114 x 135
Cilindrada (Lts): 8.27
Potencia (CV DIN 6270B @ RPM): 200 @ 2200
Par Motor (Nm @ RPM): 882 @ 1500
Relación de compresión: 17,3:1

Lubricación: forzada
Filtro externo de flujo total de tipo cartucho descartable.

Filtro de aire: seco con elementos filtrantes de papel micrométrico, con cartucho de seguridad.
Refrigeración: por circulación de agua con bomba centrifuga, con radiador aspirado.
Control de temperatura por válvula termostática. Ventilador de 6 paletas de 610 mm de diámetro.

Válvulas: En la culata accionada por botadores.
Sistema de combustible: alimentación con cebador manual. Bomba inyectora: lineal Bosch
Tanques de combustible: dos tanques laterales y uno trasero.
Filtros de gasoil: trampa de agua y fibra de papel micronico con tazón transparente para sedimentos.
Filtro de aire: seco, un elemento primario de celulosa y un elemento secundario de seguridad. Luz indicadora de restricción ubicada en el panel de instrumentos. Ciclón integrado en la carcasa del filtro con extracción de partículas por succión de los gases de escape del motor.

Embrague: seco de doble disco para la transmisión. Tamaño: 360 mm - 15". Revestimiento: Cerametálico

Transmisión: 4WD
Caja de cambios: Sincronizada tipo ZF, con 12 marchas hacia adelante y 5 de retroceso.
Mando final: Par cónico helicoidal en el diferencial y reductores finales epicicloidales. Bloqueo de diferencial mecánico accionado por pedal.
Eje delantero: Limited (APL 359 ZF) Diferencial auto bloqueante.
Doble tracción: Reductores finales de 3 satélites. Acople frontal bajo carga.

Toma de fuerza: independiente con embrague hidráulico. Velocidades 1000 RPM a 2150 RPM de motor. Eje TDF: 1000 RPM diámetro 35 mm (1 3/8”). N° de estrías 21.

Frenos: discos en baño de aceite accionados hidráulicamente en conjunto o independientemente.
Cantidad de discos: 5 por cada rueda trasera. Diámetro de disco: 222 mm (8 ¾")
Estacionamiento: accionado por palancas y cables. Actúa en ambas ruedas traseras a la vez, independientemente de los frenos accionados hidráulicamente.

Barra de tiro: servicio pesado oscilante, regulación lateral y longitudinal y boca de enganche reversible.

Dirección: hidrostática orbital con válvula de alivio y válvula anti choque.
Volante dirección: Regulable angularmente. Bomba: engranajes montada en transmisión. Capacidad: 24 lts./min. A 2200 RPM del motor. Filtro: cartucho descartable en admisión, de 25 micrones.

Sistema eléctrico: 24 voltios negativo a masa.
Batería: 2x 12V 160Ah. Motor de arranque: piñón engranado por solenoide, dispositivo de seguridad accionado por palanca de cambio. Alternador: voltaje Reg. 24 Voltios. Equipado con corta corriente.

Sistema hidráulico: Bombas: de engranaje.
Caudal: 50 Lts. a 2200 RPM del motor. Presión: 180 bar.
Filtros: Cartucho descartable de 25 micrones.
Válvula de control remoto: doble carretes con retorno filtrado neutro, válvula de alivio incorporada para accionamiento de cilindros externos de simple o doble acción.

Capacidades:
Tanque de combustible: 340 lts
Aceite motor: cárter 18,9 total 22,4 lts.
Sistema refrigerante: 30 lts.
Transmisión y sistema hidráulico: 55 lts.
Reductores epicíclicos: Traseros: 10 lts. Cada uno
                                      Delantero: 0,75 lts. Cada uno
Frenos hidráulicos: 0,75 Lts.

Rodados:
Delanteros: 18.4x28"
Traseras:   20.8x38" dual / 30.5x32"
Trochas:
Con rodado 18.4x28" / 20.8x38":
Delantera: 2100 fija
Trasera:     1640 interna fija
                  2880 externa fija
Con rodados: 18.4x28 / 30.5x32
Delantera: 2100 fija
Traseras:   1920

Pesos con rodado 18.4x28" / 20.8x38"
En orden de despacho: 7500 kgs.
En orden de trabajo:     9540 kgs.

Dimensiones:
Largo total: 5200 mm
Altura total: 3000 mm
Distancia entre ejes: 3090 mm
Ancho total: 3410 mm – 20.8x38" dual
                     2900 mm – 30.5x32"
Despeje: 400 mm
