miércoles, 13 de septiembre de 2017

GEMA Super

Según describía el manual de usuario y repuestos: "ha sido dotada de notables adelantos técnicos con respecto a los modelos anteriores, éstas mejores hacen posible obtener una mayor capacidad y rendimiento, desarrollando además óptimas velocidades de trabajo y adaptándose a diversos tipos de cultivo".
El puesto de comando constaba de palanca para accionamiento del embrague, tablero instrumental del motor, palanca para accionamiento del embrague de mando de la rosca transportadora del equipo para trabajar a granel, palanca para accionamiento del sistema hidráulico levante plataforma de corte, palanca para el cambio de marchas, palanca de accionamiento del freno sobre el diferencial, volante para dirección, palanca para regulación y accionamiento del variador de velocidad, palanca de mando embrague plataforma de corte y pedales de accionamiento embrague de la tracción.
GEMA ofrecía un paquete diverso de accesorios como el tubo de descarga a granel, palanca embrague granelero, equipo maicero, equipo recolector, cernidor para maíz, mando recolector y tensor.
Mientras que el equipo opcional constaba de equipo dosificador para desinfectante del cereal que se debe embolsar.

Lugar de fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: circa 1963
Fin de fabricación: circa 1971
Origen: Argentina

Motor: Deutz F4L514, pistones de metal ligero
Ciclo: Diesel 4 tiempos, 5 cojinetes de bancada
Cilindrada (cm3): 5322
N° de cilindros: 4 en línea verticales.
Diámetro x carrera (mm): 110 x 140
Potencia efectiva (HP @ RPM): 65 @ 1800
Relación de compresión: 19,2 a 1
Depurador de aire: por acción centrífuga con baño de aceite y pre separador centrífugo.
Orden de inyección: 1-3-4-2
Sistema de combustible: inyección indirecta. Cámara de turbulencia Deutz-L'Orange.
Bomba de inyección: Deutz. Bomba de alimentación: Bosch. Regulador: Deutz.
Tobera de inyección: Bosch. Presión de inyección (atm): 125.
Filtro de combustible: primario y secundario de papel celulósico.
Refrigeración: aire, mediante turbo ventilador axial, accionado por correa en "V".

Motor: Perkins 6-305, árbol de levas lateral
Ciclo: Diesel 4 tiempos válvulas a la cabeza.
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 91,44 x 127.
Cilindrada (cm3): 5000
Potencia: 101,5 HP (SAE), 95 CV (DIN).
Relación de compresión: 17,4:1.
Régimen nominal: 2500 r.p.m.
Régimen de par motor máximo: 1400 r.p.m.
Par motor máximo: 31,57 Kgm.
Orden de inyección: 1-5-3-6-4-2
Sistema de inyección: Inyección indirecta.
Combustible: gas oil
Bomba inyectora rotativa con regulador de velocidad a contrapesos centrífugos agrupados.
Cigüeñal sobre 7 cojinetes de bancada, lubricación forzada por bomba de rotor
Filtros: de aceite motor: De cartucho blindado de caudal total.
De aire: doble cartucho en seco, con prefiltro exterior elevado de turbina, para la eliminación primaria del polvo.
De Gas Oil: 2 cartuchos recambiables, ambos con drenaje de agua, además un prefiltro trampa de agua con vaso transparente.

Caja de velocidad y diferencial: una unidad en caja hermética. Engranajes angulares de dientes inclinados de acero Cr Ni en baño de aceite.
Velocidades: 3 adelante + M.A. 1° desde 2,7 a 4 m/hora / 2° desde 4 a 6,9 m/hora / 3° 14,5 a 25,5 m/hora
Ejes y palieres flotantes montados en rodamientos a bolillas y rodillos (cónicos y cilíndricos).
Plataforma de corte: a sin fin concentrador, embocador con acarreador de traviesas en dos mitados.
Levante hidráulico: accionado desde la plataforma de comando.
Cilindro trillador: tipo inglés, 8 batidores y contrabatidor cóncavo ajustable en distintas posiciones
Sacapajas: plano movible de un solo cuerpo, con dos secciones de traviesas de altura regulable.
Primera limpieza: por zarandón, intercambiables para cualquier tipo de grano. Cantidad: 2 zarandones
Segunda limpieza: caja de dos zarandas, intercambiables para cualquier tipo de grano. Cantidad: 5 zarandas
Plataforma de embolsar: desmontable, para transporte en ruta, con tobogán volcador para descarga de bolsas
Variador de velocidad: por correa trapecial y poleas de autorregulación, accionamiento manual desde puesto de comando
Rodado delantero / trasero: 16,9x24" 8 telas, pantaneras / 6,50x20" de 6 telas, acanaladas.
Sistema eléctrico: 24V. Batería: 2x12V 140Ah. Dínamo: 12V 200W. Arrancador: 14V 4HP.

DIMENSIONES
Ancho de corte (mm): 5400
Largo de saca pajas (mm): 4400
Largo / diámetro del cilindro (mm): 1000 / 550
Largo / ancho zaranda 1° limpieza (mm): 1650 / 920
Largo / ancho zaranda 2° limpieza (mm): 1000 / 850
Largo / diámetro cernidor clasificador (mm): 1500 / 450
Alto total (mm): 3800
Trocha (mm): 2100
Peso total (kg): 5100

lunes, 21 de agosto de 2017

Gema S-110 "Special"

Según el recorte del Diario La Capital de 1967 (ver, abajo): "En las instalaciones de la firma GEMA S.A. sitas en calle Córdoba 5856, se realizó esta mañana la presentación del prototipo de la cosechadora GEMA modelo Special 110.
Se trata de un modelo de avanzada en cosechadoras automotrices, al que se le han incorporado los elementos que la experiencia indica como necesarios para las modalidades de la cosecha de los distintos granos.
A esas mejoras de calidad de trabajo y de mayor capacidad horaria se agregan las relativas a un mayor confort en quien debe conducirla. Estuvieron presentes, entre otros, el ministro de Agricultura y Ganadería, doctor Tito Livio Coppa, así como representantes del gobierno comunal, de la facultad de Ingeniería, de la Federación Agraria Argentina, de la Cámara de Industriales Metalúrgicos, de la Sociedad Rural y otras instituciones vinculadas al quehacer agropecuario.
Abrió el acto el ingeniero Osvaldo Valenti, director jefe de producción de GEMA, quien hizo la presentación de la nueva cosechadora "Special 110" cuyas características técnicas fueron explicadas por el ingeniero Luis Hugo Valenti, jefe del departamento de ingeniería de la fábrica. La interesante exposición fue seguida con interés por la concurrencia que posteriormente fue agasajada con un vino de honor".
Características: Auto cosechadora compacta de nuevo diseño en chapa estampada. Plataforma de comando: Ubicada en el costado izquierdo con cabina provista de paneles acrílicos desmontables (opcionales) para adaptarla a distintas circunstancias de trabajo, compacta, con escalera de acceso y techo atérmico, tablero de instrumentos en posición central, palancas y pedales de fácil acceso para el operador ubicado en un asiento anatómico reversible.
Según Tadeo Buratovich: "se quiso realizar un intento de sacar una máquina moderna, compitiendo con las contemporáneas de la época como la Vassalli P17 y Senor V60. El resultado fue que fracasaron las tres. Otra característica que cabe mencionar, es que se pensaron basándose originalmente en máquinas extranjeras".
Agradecimiento por la colaboración con el material a Tadeo Buratovich / Adrián Yódice.

Lugar de Fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: fines de 1967
Fin de fabricación: 1970
Origen: Argentina

Motor: Perkins 6-354, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral.
N° de cilindros: 6 en línea, verticales.
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP): 135 a 2800 r.p.m.
Par motor (kgm): 38 a 1250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa CAV
Orden de encendido: 1-5-3-6-2-4.
Combustible: Gas oil
Filtro de aire: seco, elemento primario de celulosa y uno interno secundario de seguridad
Filtrado de gasoil: c/ trampa de agua, 2 filtros primaros y 1 secundario, papel micrónico.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.

Tracción: 4x2 delantera

Plataforma de corte de 18’ a 20’ opcional, del tipo a sin fin flotante.

Molinete nuevo diseño de paletas y púas articuladas.

Alce hidráulico con pistones de accionamiento directo.

Posición de la plataforma de corte ubicada a manera de lograr un mejor aprovechamiento sobre los diversos tipos de sembrados en hileras.

Mando de la plataforma de corte por correas y cadenas de rodillos con embrague a disco accionado desde la plataforma de comando.

Cilindro trillador de velocidad variable de 400 hasta 1300 R.P.M., sin escalonamientos.

Cóncavo mecanizado de 13 traviesas con registro de ambos extremos ajustable sin detener la marcha de la máquina.

Transportador de pajilla (Largo reducido) por traviesas sobre cadena de rodillos, sacapajas de 4,85 m2 de superficie.

Primera y segunda limpieza con sobre-ancho para un mejor trabajo.

Ventiladores de ambas limpiezas en dos cuerpos con aspiración central para proporcionar una corriente de aire más uniforme.

Norias elevadoras provistas de paletas de tela y cangilones de goma en su totalidad.

Tambor retrillador de retorno evitando las roturas por empacho del cilindro.

Deposito granelero central de gran capacidad (2000 kg) con techo corredizo de plástico integrado con la plataforma de embolsar.

Diferencial con reducción sobre la rueda, freno y embrague incorporado.

Rodado de tracción 16,6x28'' – 8 telas.

Tren trasero reforzado de dirección con rodado 7,50x20''

Comando de dirección con servo mecanismo hidráulico apto para trabajar en forma mecánica.

Dirección: con comando hidráulico

Especificaciones técnicas
Ancho de corte: 5,40 o 6,00 mts
Largo del sacapajas 4,40 mts
Largo del cilindro: 1,10 mts
Diámetro del cilindro: 0,55 mts
Largo de zaranda primera limpieza: 1,70 mts
Ancho de zaranda primera limpieza: 1,00 mts
Largo de zaranda segunda limpieza: 1,10 mts
Ancho de zaranda segunda limpieza: 0,95 mts
Ancho máximo de transporte por carretera: 2,60 mts
Altura total: 3,70 mts
Trocha: 2,10 mts
Largo sin plataforma de corte: 6,80 mts
Ancho de máquina: 1.100 mm

Peso (kg): 5600
Velocidades
1° de 2.080 hasta 4.925 mts. / Hora aproximada
2° de 3.100 hasta 7.350 mts. / Hora aproximada
3° de 10.130 hasta 26.800 mts. / Hora aproximada
M.A.: de 2.080 hasta 4.925 mts. / Hora aproximada

Velocidad de transporte por carretera: 26 km/h

lunes, 17 de abril de 2017

GEMA 70

Según el folleto de la época: "La máquina dotada como ninguna".
La nueva cosechadora Gema 70 en tan solo 10 minutos puede ser convertida a diferentes usos montando o desmontando su plataforma de corte y adicionando con la misma rapidez implementos especiales tales como: Plataforma con recolector para cereales en hilera, Plataforma recolectora de mazorcas de maíz, Equipo girasolero, equipo sojero, etc.
Posee una doble limpieza de sistema exclusivo de GEMA que entrega el cereal en grado óptimo de limpieza para su venta directa; cada caja contiene su ventilador con caudal de aire regulable y zarandas de recambio para cada necesidad.
Equipada con levante de plataforma hidráulico, Tolva granelera integral, siempre con motor Perkins de fama mundial y poderosa potencia.
Plataforma del conductor con asiento tipo pullman volcable y ergonómico (adaptable a la fisionomía del operador), cabina panoramica con techo atermico ubicada en el lado izquierdo de la maquina. En sólo 10 minutos puede ser adaptada para diferentes usos, montando o desmontando su plataforma de corte y colocando con la misma

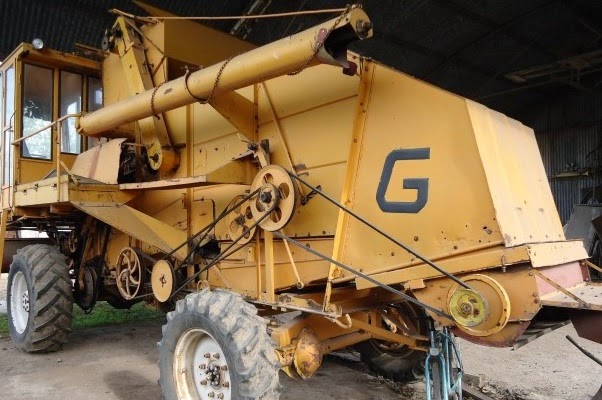

Estaba disponible y se ofrecía en versiones de tracción simple (imagen, abajo) y doble tracción (imagen izquierda), siendo muy apta para terrenos difíciles.
Equipos Opcionales:  Plataforma de embolsar compuesta de: chapa protectora, piso, techo, tobogán y asiento pulman.  Maicero de 5 surcos. Girasolero de 18'. Recolector, plataforma recolectora. Desparramador de paja, de diseño compacto, de doble rotor de 3 paletas de perfecto funcionamiento.
Se provee en forma opcional la oruga para terrenos pesados para posibilitar la recolección en terrenos inundados, de fácil aplicación en reemplazo de las ruedas motrices neumáticas convencionales.

Lugar de Fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1969?
Fin de fabricación: 198x?
Origen: Argentina

Motor: Perkins A6-354 - 2
Alimentación: aspirado
Ciclo: Diesel cuatro tiempos
N° de cilindros: 6 en línea
Cilindrada (cm3): 5800
Potencia (CV/RPM): 110 a 2250
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Combustible: gas oil
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Filtrado de combustible con trampa de agua, 2 filtros primaros y uno secundario.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.

Tracción: 2WD delantera / 4WD
Variador de velocidad: permite obtener una infinita gama de velocidades y graduar el avance de la máquina, sin necesidad de efectuar cambios de marcha.
Velocidades (m/h): 1° 3,024 a 4,480 / 2° 4,480 a 7,728 / 3° 16,420 a 29,560.
Velocidad de transporte en carretera (km/h): 30.
Plataforma de corte de 5,50 m (18') de ancho, del tipo a sin-fin con sistema de alimentación central, con molinete de palas.
De similares características, se fabrica la plataforma de 16' para múltiple propósito (trigo, soja, sorgo, girasol, etc).
Levante de plataforma hidráulico, con cilindros de empuje directo, para todas las plataformas de recambios, sin intervención manual.
Sacapajas de "nuestro diseño exclusivo", de plano movible, su gran longitud asegura la perfecta separación del grano y la paja, de 4400 mm.
Cilindro de tipo ingles de 8 batidores, 1000 mm de largo y 550 mm de diámetro, perfectamente equilibrados.
Contra batidor cóncavo, ajustable sin detener la marcha de la maquina.
Cernidor clasificador de dos secciones: la 1º seccion ajustable para clasificar distintos tipos de granos y la 2º con zaranda especial para extraer nabo y cuerpos finos.
Dos grandes limpiezas, aventadas por poderosos ventiladores autoregulables, aseguran una limpieza insuperable, de toda clase de cereales.
Frenos: hidráulicos
Dirección: hidráulica
Sistema eléctrico: 12V. Batería: 2x6V.

ABASTECIMIENTOS
Tanques de combustibles 170 lts.
Carter motor (incl. filtro) 18 lts.
Circuito de refrigeración 34,5 lts.
Dirección hidráulica 2,3 lts.
Circuito de frenos 0,8 lts.
Transmisión y sist hidráulico 35 lts.

DIMENSIONES
Despeje al suelo (mm): 440
Distancia entre ejes (mm): 5000
Largo zaranda 1° limpieza (mm): 1650
Ancho de zaranda 1° limpieza (mm): 920
Largo zaranda 2° limpieza (mm): 1000
Ancho de zaranda 2° limpieza (mm): 850
Largo del cernidor clasificador (mm): 1500
Diámetro del cernidor clasificador (mm): 450
Ancho máximo de transporte (mm): 2750
Alto total (mm): 3850
Trocha (mm): 2100
Largo total con carrito (mm): 12600
Peso aproximado (kg): 5700


Material: Tadeo Buratovich

GEMA B8

Cosechadora con transmisión hidrostática de GEMA, que intentó competir con las Bernardin, Araus y Vassalli entre otras tantas.
Basada en el modelo B6, que ya tenía un cierto tiempo en el mercado. Originalmente diseñada por uno de los nietos de Senor para la misma Senor y venderse con esta marca, terminó migrando a GEMA a fines de los 80's debido al cierre de la tradicional empresa de San Vicente.
Poseía instrumentos de control en el tablero electrónico como marcador digital de velocidad de avance, marcador digital  de RPM de cilindro, marcador de nivel de combustible, horímetro, alarma luminosa de rotura de norias, temperatura motor, presión de aceite motor, depresión filtro de aceite y alternador.
Debido al cierre de GEMA, se dejó de producir este modelo, totalizando unas pocas fabricadas.
Material: Tadeo Buratovich / Raúl Andrés López.

Lugar de fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1990
Fin de fabricación: 1993?
Origen: Argentina

Motor: Deutz BF6L913
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 161,72 / 113
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 52 @ 1600
Relación de compresión: 15,5:1
Combustible: gas oil
Sistema de combustible: inyección directa. Bomba: lineal Bosch
Filtro de gasoil doble: primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.

Motor: Perkins I6-5,8L (354)
Ciclo: Diesel cuatro tiempos
Aspiración: Turbo
Cilindros: 6 en línea
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP SAE): 160
Régimen (RPM): 2400
Relación de Compresión: 16,0:1
Orden de encendido: 1-5-3-6-2-4
Sistema de enfriamiento: líquido (agua)
Combustible: Gas Oil
Bomba inyectora rotativa CAV a diafragma
Filtro de aire: tipo seco con elemento principal y elemento secundario de seguridad.
Filtrado de combustible: con trampa de agua, dos filtros primaros y uno secundario
Sentido de rotación (visto de frente): horario

Tracción: 2WD delantera
Transmisión: hidrostática.
Rodado delantero/trasero: 23,1x30''/1000x16''
Dirección: hidráulica.
Barra de corte: flexible con amplitud de corte de 21' (9 surcos).
Molinete: retráctil, 5 paletas con sistema hidráulico de velocidad de avance, retroceso, ascenso y descenso.
Mando de molinete: por cadena a rodillo.
Plataforma de corte: de tipo viga de caja con enganche rápido
Tipo de alimentación: directo y con equipo recolector de cereales.
Altura de corte: variable desde 0,02 metros a 1,40 metros.
Levante de plataforma: sistema hidráulico (dos pistones).
Sin fin plataforma: sistema de dientes retráctiles central. Cantidad 16.
Sistema alimentador: embocadura directa, con acarreador flotante. Sistema cinco correas planas.
Cilindro trillador: extrapesado con cuatro discos ventilados. Tipo: a barra batidora.
Ancho/diámetro cilindro (mm): 1160/565. N° de barras: 10
Mando: regulable con polea fija.
Cóncavo: a barras, reversible regulable instantáneamente desde la plataforma de conducción por sistema mecánico. Ancho/largo (mm): 1160/570. Ángulo de abrace: 110°
Rolo despajador: 220 mm. de diámetro 1160 mm. de ancho. Ubicación: detrás del cilindro.
Sacapajas: de alambras con saltos. N° de sacapajas: 5.
Ancho/largo (mm): 1175 (225 c/u)/3700. Superficie (m2): 4,20. Nro de saltos: 6.
Mando: transmisión por correas en "V". Cojinetes: estándar para engrase.
Bandeja vaivén: de dos caídas.
Norias transportadoras de granos: a cadena de rodillo con cucharas de caucho sintético.
Mando: transmisión por correas en "V".
Ventilador: 2 rotores de 5 paletas con regulación de entrada de aire con aspiración lateral y central y variador de velocidad. Mando: transmisión por correas en "V".
Zarandón: de perforaciones circulares (10 mm de diámetro) y además tipo lengüeta de 23 y 37 mm.
Ancho/largo (mm): 1100/2000. Superficie (m2): 2,20
Zaranditas: perforaciones circulares (5-6-7-9-12). Ancho/longitud (mm): 1100/1600. Superficie (M): 1,76.
Retrilla: retorno cilindro. Tanque a granel: capacidad 3000 kg (42 bolsas de 70 kg c/u).
Tipo de descarga: por sin fin.
Sistema eléctrico: 12V. Batería: 1x12V 180Ah. Alternador: 12V.

DIMENSIONES
Largo total (mm): 8930
Distancia entre ejes (mm): 3310
Altura total (mm): 3790
Trocha delantera/trasera (mm): 2200/2200
Ancho sin cabezal (mm): 2420
Ancho total con cabezal (mm): 6300
Altura hasta el descargador (mm): 4270
Largo desembocador (mm): 2860
Peso total con plataforma (kg): 8500
Tanque de combustible (litros): 280
Velocidad máxima de traslado (km/h): 40
Velocidad de trabajo (km/h): 0 a 16

GEMA 1000

Apodada "la máquina", ésta fue la primera cosechadora con variador de velocidad de cilindro con mando hidráulico.
Según la revista Dinámica Rural: "La GEMA 1000 con cabezal de cinco surcos, demostró estar a la altura de las exigencias a que fue sometida. La gente de fábrica estaba más que contenta con su rendimiento y con el público que congregaron en su stand (2° Exposición Dinámica) que según parece no fueron sólo a mirar".
La cabina presentaba ítems de confort como Radio AM a botonera y asiento de tipo pulman amortiguado y ajustable y el tablero con los siguientes marcadores como termómetro, amperímetro, manómetro, tacómetro electrónico de cilindro y sensores de movimiento electrónico de cuatro posiciones.
El puesto de comando incluía acelerador de mano y la palanca del accionamiento del variador de tracción era hidráulica.
PLATAFORMA Y ACCESORIOS: De corte 18': para trigo, sorgo, avena, cebada, centeno, lino, etc; De corte 16': para trigo, sorgo, avena, cebada, centeno, lino, etc; Sojera de 16': para soja cortando 7 surcos. Maicera: para maíz cortando 5 surcos a 0,70 M entre sí; Girasolera de 18' y 16'; Recolector de 7': para cereales en hilera y poroto; Recolector de 10': colocado en la plataforma para legumbres. Desparramador de paja: para desparramar la paja de los cereales cosechados; triturador de paja: para triturar y desparramar la paja de los cereales cosechados y barra de corte flexible: para plataforma de 16'.
Es menester destacar que pese a que se produjo por cerca de media década, tuvo algunas modificaciones leves e identificadas por series como la 1, siendo la primera serie la que traía llantas amarillas color de la carrocería y faros principales en la parte superior de la cabina únicamente. Mientras que en el caso de la 2 traía llantas naranjas, distintas franjas y faros en la parte baja de la cabina, en la cola decía "serie 2". La publicidad de la izquierda corresponde al año 1983.

Lugar de fabricación: Rosario, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1983
Fin de fabricación: circa 1989/1990
Origen: Argentina

Motor: Perkins 6-354, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindros: 6 en línea.
Cilindrada (cm3): 5800
Diámetro x Carrera (mm): 98,4 x 127
Potencia (HP): 108 a 2800 r.p.m.
Par motor (kgm): 38 a 1250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Orden de encendido: 1-5-3-6-2-4.
Combustible: Gas oil
Bomba inyectora: rotativa C.A.V., distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil: con trampa de agua, dos filtros primaros y uno secundario, de papel micrónico.
Lubricación: forzada, bomba de engranajes, con filtrado de flujo total y válvula de derivación Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 2WD delantera
Embrague: a disco en seco accionado mecánicamente a palanca
Transmisión: caja puente. Engranajes rectos. Satélites y planetarios con palier flotante.
Marchas: 3 + M.A.
Variador de velocidad: diseño exclusivo - gama 1:2,25 accionamiento hidráulico.
Frenos: a discos en las ruedas delanteras de accionamiento hidráulico.
Sistema hidráulico: de tipo centro abierto con bomba a engranajes de caudal fijo y presión variable.
Dirección: hidrostática con cilindro de doble efecto.
Sistema eléctrico: 12V negativo a masa. Batería: 2x6V 180Ah en serie.
Levante plataforma: hidráulica con cilindros buzos de empuje directo.
Levante molinete: hidráulico con con cilindros buzos de empuje directo.
Apertura tubo descarga: hidráulica con cilindro de doble efecto.
Rodado delantero/trasero: 18,4x30'' de 8 telas/1100x16'' de 8 telas
Rodado carrito: 600x16'' de 4 telas.
SISTEMA DE TRILLA
Embrague: a disco seco accionado mecánicamente a palanca.
Cilindro: a batidores (inglés) / a dientes (norteamericano).
Cóncavo: a barras / a dientes.
Variador de velocidad (cilindro): con mando hidráulico. 1:2,25-(rpm-500-1125)
Luz entre cilindro y cóncavo: regulable desde la plataforma de comando en forma independiente la entrada y salida
Embocadura: directa, sistema de acople rápido. Acarreador a cadena.
Palanca accionamiento variador de trilla: hidráulico.
Palancas de registro de cóncavo: mecánicas con traba de posición.
Palanca accionamiento descarga a granel: hidráulica.
Palanca apertura tubo de descarga a granel: hidráulica.
SISTEMA DE LIMPIEZA
Doble en cajas independientes
Primera limpieza: caja de zaranda independiente. Zarandón: boca de sapo cambiable.
Ventilador: independiente con registro de caudal de aire y válvula direccional.
Segunda limpieza: caja de zaranda con piso con zaranda de polvorín cambiable.
Ventilador: independiente con registro de caudal de aire y válvula direccional.
Sacapajas: entero en un solo cuerpo y sin mecanismos complejos. Trabajo: a granel.

DIMENSIONES GENERALES
Ancho de corte (M): 4,80 (16'') / 5,40 (18'')
Ancho de embocadura (M): 1,00
Largo del cilindro (M): 1,00
Diámetro del cilindro (M): 0,55
Largo zaranda 2da limpieza (M): 1,00
Ancho zaranda 2da limpieza (M): 0,85
Trocha (M): 2,10
Alto (M): 4,00
Ancho de transporte (M): 2,75
Largo/ancho zarandón 1ra limpieza (M): 1,65/0,92
Largo total (con carrito y plataforma 18') (M): 12,60
Despeje mínimo (M): 0,40
Publicidad: Adolfo Muiño

jueves, 25 de junio de 2015

GEMA GM-53

Cuando todavía no estaban muy desarrolladas en las cosechadoras el sistema para la trilla de maíz y en tiempos donde aún se juntaba a mano (y se necesitaban muchos peones), el cual requería de un gran sacrifico con muchos sinsabores; aparece esta juntadora de maíz automotriz de tres surcos.
Su aspecto no distaba mucho de ser un tractor con los ejes invertidos, al cual se le sumaba un cabezal maicero que cortaba la planta pero no desgranaba la mazorca (en otro artículo profundizaremos sobre el tema, ya que GEMA también fabricó una desgranadora).
Su construcción era totalmente metálica, cuyos mandos principales y secundarios eran por cadenas del tipo agrícola, o sea, cadenas a rodillos y correas.
Plataforma de comando de amplia visibilidad y provista de todos los elementos de dirección y trabajo.

Lugar de Fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1953?
Fin de fabricación: 196X?
Origen: Argentina

Motor:
Potencia (HP): 40
Tracción: 2WD delantera
Caja de velocidades dentro del mismo cuerpo del diferencial. Con dispositivo de alta y baja desde 1000 a 3500 m/h de recolección.
Velocidades: 3 hacia adelante + M.A.
Ejes y palieres montados sobre rodamientos y cojinetes de bronce.
Diferencial de tracción de solida construcción, caja de hierro totalmente soldada con cierre hermético a prueba de polvo.
Engranaje de mando al cromo-níquel en baño de aceite.
Plataforma juntadora: de tres surcos (a 700 mm) con dispositivo para graduar la altura de trabajo.
Rolos arrancadores de espigas: de tubos de acero con refuerzos de planchuela sin fin intercambiables, con zafes automáticos.
Cadenas transportadoras: reforzadas de fácil reposición.
Transporte de las espigas al cajón deschalador: por medio de dos norias o doble cadena de acero chato con paletas.
Cajón deschalador compuesto de 10 rolos dentados de caucho y 5 de fibra especial.
Tolva y noria alimentadora del carro maicero.
Dirección: mecánica, sector y sin fin.
Rodado delantero/trasero: motrices neumáticas simples 9x24'' tipo tractor pantaneras.
Rodado trasero: traseras timón simples 600x16'' acanaladas.
Sistema eléctrico: 6V. Batería: 1x6V.

DIMENSIONES
Alto máximo transporte por carretera (mm): 3200
Ancho máximo transporte por carretera (mm): 2900
Peso total aproximado (kg): 2600

Carrito maicero para 200 bolsas rastrojeras de capacidad, de construcción totalmente metálica, montado sobre 4 ruedas para neumáticos 600x16'' con su correspondiente pértigo de enganche a la máquina.

Material: Tadeo Buratovich

martes, 23 de junio de 2015

Gema HG-16

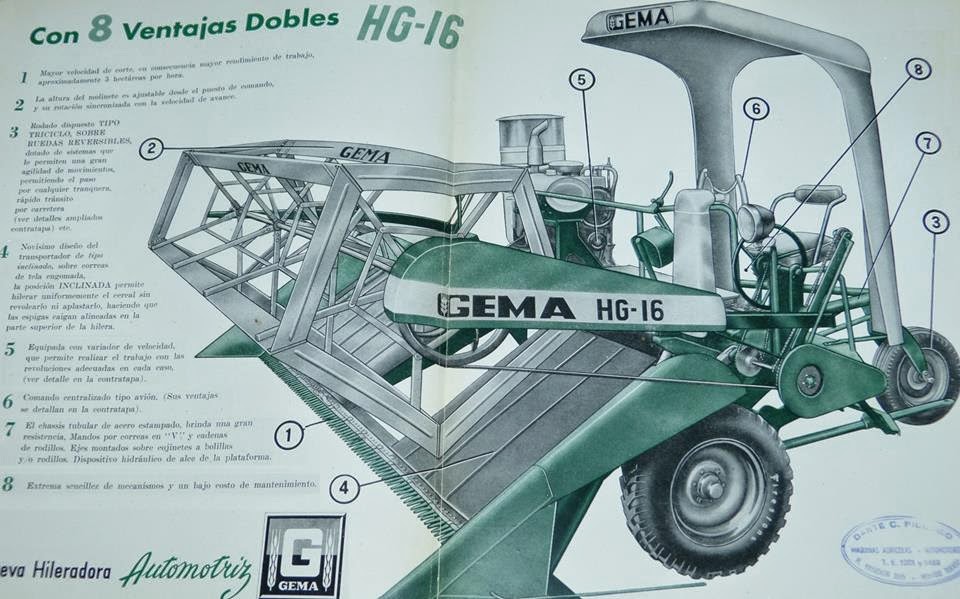

Presentada como: "Ágil! Veloz! Sencilla! Robusta!" Con 8 ventajas dobles HG-16:
1)      Mayor velocidad de corte, en consecuencia mayor rendimiento de trabajo, aproximadamente 5 hectáreas por hora.
2)      La altura del molinete es ajustable desde el puesto de comando, y su rotación sincronizada con la velocidad de avance.
3)      Rodado dispuesto TIPO TRICICLO, SOBRE RUEDAS REVERSIBLES, dotado de sistemas que permiten una gran agilidad de movimientos, permitiendo el paso por cualquier tranquera, rápido tránsito por carretera (ver detalles ampliados contratapa) etc.
4)      Novísimo diseño del transportador de tipo inclinado, sobre correas de tela engomada, la posición INCLINADA permite hilerar uniformemente el cereal sin revolcarlo ni aplastarlo, haciendo que las espigas caigan alineadas en la parte superior de la hilera.
5)      Equipada con variador de velocidad, que permite realizar el trabajo con las revoluciones adecuadas en cada caso.(Ver detalle contratapa)
6)      Comando centralizado tipo avión. (Sus ventajas se detallan en la contratapa).
7)      El chassis tubular de acero estampado, brinda una gran resistencia. Mandos por correas en “V” y cadenas de rodillos. Ejes montados sobre cojinetes a bolillas y/o rodillos. Dispositivo hidráulico de alce de la plataforma.
8)   Extrema sencillez de mecanismos y un bajo costo de mantenimiento.
Según afirma Tadeo Buratovich: "esta máquina estaba inspirada en una Cockshutt canadiense de la época".
Lugar de Fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1964?
Fin de fabricación: 197X?
Origen: Argentina

Motor: Borgward D301 E1
Ciclo: Diesel, válvulas a la cabeza
Cilindrada (cm3): 1797
Número de Cilindros: 4 en línea
Diámetro x Carrera (mm): 78 x 94
Relación de Compresión: 19,8:1
Potencia (CV): 52
Régimen (r.p.m): 4.000
Par Motor (mKg): 10,8
Régimen (r.p.m): 2.300
Sistema de Combustible: Inyección indirecta
Bomba inyectora: Bosch FP / KE22 M6
Combustible: Gas-Oil
Orden de inyección: 1-3-4-2
Filtro de aire: en baño de aceite
Refrigeración: Agua (8 litros)
Capacidad Combustible (litros): 70
Lubricación: a presión, por bomba de aceite
Características técnicas:
Automotriz. Tren triciclo. Ancho de corte 16 pies -4,80 metros-
Velocidad de trabajo: 10 km por hora-
Velocidad de transporte: 50 km por hora-
Rendimiento: hasta 5 hectáreas por hora en sembrados de trigo-
Potencia requerida: 20 HP.
Alce hidráulico de plataforma.
Motor Diesel potente y económico.
AEROSERVICE para solucionar problemas donde fuere.
Características:
Longitud de corte: 4,80 mts (16 pies).
Velocidades de trabajo, variables desde: 3 km/h.
Velocidades de transporte, variables desde: 40 km/h.
Trocha ruedas motrices: 4,65 mts.
Ancho total posición de trabajo: 5,30 mts.
Largo total posición de trabajo: 4.60 mts.
Altura total: 2,75 mts.
Ancho total plegado para el traslado: 3,70 mts.
Ancho total plegada para el traslado sacando las puntoneras: 3,40 mts.
Dimensiones de los neumáticos ruedas motrices: 7,50 x 18 (Tipo pantanera)
Dimensión del neumático rueda trasera: 6,50 x 16

Con molinete ajustable desde el volante. Montada sobre tren triciclo, fácilmente remolcable en carretera. Ancho reglamentario de transporte.
Cuadro 1:
El sencillo comando tipo avión permite ejecutar rápidamente las maniobras de giro a 90º y a 180º, ventajas únicas, para las cuales ha sido diseñada nuestra Hileradora HG-16.
Cuadro 2:
La cómoda posición de los comandos de la HG-16 se observan en esta fotografía en la que se aprecian: 1) Tablero de instrumentos. 2) Asiento giratorio.
3) Volante de dirección y comando marcha atrás. 4) Comando avance máquina y variador de velocidades.
5) Regulación del alce molinete. 6) Alce hidráulico plataforma. 7) Acelerador.
Cuadro 3:
Sistemas del mando plataforma (1).
Cuadro 4:
Vista parcial del variador de velocidades (1).
Cuadro 5:
En la figura se aprecia la simplicidad del traslado por carretera, que se logra gracias a la característica del plegado para el transporte, ventaja excepcional en Hileradora automotrices.
Cuadro 6:
Y como siempre GEMA le asegura el rápido servicio mecánico con su avión CESSNA, en el tiempo más corto.

Material: Tadeo Buratovich

viernes, 17 de abril de 2015

GEMA 90

Igual al modelo anterior con la excepción de que cambiaba el color de la cabina y alguna otra cosa muy especifica, básicamente era como la G70 nada mas que aggiornada a los 90's. Se destacaban en el sorgo y girasol.
Tuvo dos opciones de motor, incluía Vigia de motor y control de rotación y sobresalía su andar.
El equipo de iluminación ofrecía luces delanteras las cuales son dos faros blancos de 12V con alta y baja, dos de posición blancos de 12V parte delantera, dos faros rojos de posición y stop de 12V en la parte trasera, 4 faros ámbar de giro y balizas de 12V 2 en la parte delantera y 2 en la parte trasera, 1 faro gran angular de 12V en el tubo de descarga y una bocina a diafragma de 12V.
El puesto de comando incluía acelerador de palanca de mano, accionamiento de variador de tracción hidráulico, palancas de registro de cóncavo mecánicas con trabaja de posición, palanca de accionamiento de descarga a granel hidráulica e indicadores de temperatura, carga de baterías y presión de aceite; sensores de movimiento electrónico de cuatro posiciones, sensor de llenado de tolva electrónico, sensor de atoramiento de sacapajas electrónico, radio AM a botonera y asiento pulman amortiguado ajustable.
En cuanto a la plataforma de corte era de 21 pies (9 surcos) para todos los cereales. Sin fin con dientes retráctiles. Molinete retráctil de púas plásticas; levante hidráulico y desplazamiento horizontal hidráulico. La velocidad era variable en forma continua y la maicera para maíz cortando 5 surcos a 0,70 m entre sí, la girasolera de 21', el recolector de 7' para cereales en hilera y porotos; desparramador y triturador de paja más barra de corte flexible para plataforma.
Agradecimiento especial por el material a Tadeo Buratovich (Arequito, Santa Fe).

Lugar de fabricación: Rosario, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1985 quizá
Fin de fabricación: 1990?
Origen: Argentina

Motor: Deutz F6L913
Ciclo: Diesel cuatro tiempos
N° de cilindros: 6 en línea, verticales
Cilindrada (cc): 6128
Diámetro x carrera (mm): 102 x 125
Potencia (CV DIN / KW): 115,67 / 85,19
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 39,3 @ 1600
Relación de compresión: 17:1
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch
Orden de inyección: 1-5-3-6-4-2
Lubricación: circulación forzada con intercambiador de calor.
Filtro de gasoil doble: primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.

Motor: Perkins 6, válvulas a la cabeza, árbol de levas lateral
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea.
Diámetro x Carrera (mm): 91,4 x 127.
Cilindrada (cm3): 4999.
Potencia (HP SAE): 120 a 2500 r.p.m.
Par motor: 32,7 Kgm a 1250 r.p.m.
Relación de compresión: 17,4:1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4
Alimentación: Bomba inyectora rotativa marca CAV, a diafragma.
Combustible: Gas-Oil.
Refrigeración: agua.

Tracción: 2WD delantera.
Embrague: monodisco en seco accionado mecánicamente a pedal.
Embrague de manejo: tipo automotriz de accionamiento hidráulico.
Transmisión: caja puente, engranajes rectos.
Velocidades: 3 + M.A.
Mandos finales: palier flotante.
Variador de velocidad: diseño exclusivo, para bajo consumo de potencia. Accionamiento hidráulico.
Frenos: a discos en ruedas delanteras de accionamiento hidráulico.
Sistema hidráulico: de tipo centro abierto con bomba de engranaje de caudal fijo y presión variable.
Dirección: hidrostática con cilindro de doble efecto.
Levante plataforma: hidráulico con cilindros buzos de empuje directo.
Apertura tubo de descarga: hidráulico con cilindro de doble efecto.
Sistema de trilla: con embrague a discos seco accionado mecánicamente a palanca.
Cilindro: de tipo a batidores (inglés)/a dientes (norteamericano).
Cóncavo: a barras/a dientes
Variador de velocidad: por cambio de poleas
Luz entre cilindro y cóncavo: regulable desde la plataforma en forma independiente la entrada y salida.
Embocadura: directa, sistema acople rápido. Acarreador a cadena flotante.
Sistema de limpieza doble en cajas independientes: primera limpieza con caja de zaranda independiente.
Zarandón: boca de sapo cambiable
Ventilador: independiente con registro de cauda y válvula direccional.
Segunda limpieza: caja de zaranda independiente con piso con zaranda de polvorín cambiable.
Zaranda: de agujeros redondos cambiables.
Ventilador: independiente con registro de caudal de aire y válvula direccional
Sacapajas: entero en un solo cuerpo y sin mecanismos complejos. Trabajo: a granel.

DIMENSIONES GENERALES
Ancho de corte (mm): 6300 (21'')
Ancho de embocadura (mm): 1000
Largo del cilindro (M); 0,985
Diámetro del cilindro (M): 0,55
Largo/ancho zarandón primera limpieza (mm): 1650/920
Largo/ancho zaranda segunda limpieza (mm): 1000/850
Rodado delantero/trasero: 18,4x30'' de 8 telas/1100x16'' de 8 telas
Rodado carrito: 600x16'' de 4 telas.
Trocha (mm): 2100
Alto (mm): 3600
Ancho de transporte (mm): 2750
Despeje mínimo (mm): 400
Largo total (carrito y plataforma 18'') (M): 13
VELOCIDADES (km/h): 1ra 3,7 a 8,0 / 2nda 5,6 a 11,90 / 3ra 20 a 37.
Capacidad tolva (Kg): 2500
Capacidad tanques de combustible (litros): 280
Sistema eléctrico: 12V negativo a masa. Baterías: 2x6V 180Ah en serie. Alternador:

GEMA 985

El equipo de iluminación ofrecía luces delanteras las cuales son dos faros blancos de 12V con alta y baja, dos de posición blancos de 12V parte delantera, dos faros rojos de posición y stop de 12V en la parte trasera, 4 faros ámbar de giro y balizas de 12V 2 en la parte delantera y 2 en la parte trasera, 1 faro gran angular de 12V en el tubo de descarga y una bocina a diafragma de 12V.
El puesto de comando incluía acelerador de palanca de mano, accionamiento de variador de tracción hidráulico, palancas de registro de cóncavo mecánicas con trabaja de posición, palanca de accionamiento de descarga a granel hidráulica e indicadores de temperatura, carga de baterías y presión de aceite; sensores de movimiento electrónico de cuatro posiciones, sensor de llenado de tolva electrónico, sensor de atoramiento de sacapajas electrónico, radio AM a botonera y asiento pulman amortiguado ajustable.

Lugar de fabricación: Rosario, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1985 quizá
Fin de fabricación: 1992
Origen: Argentina

Motor: Deutz F6L913
Ciclo: Diesel 4 tiempos
N° de cilindros: 6 en línea, verticales
Cilindrada (cc): 6128
Diámetro x carrera (mm): 102 x 125
Potencia (CV DIN / KW): 115,67 / 85,19
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 39,3 @ 1600
Relación de compresión: 17:1
Sistema de combustible: inyección directa
Bomba inyectora: lineal Bosch
Orden de inyección: 1-5-3-6-4-2
Lubricación: circulación forzada con intercambiador de calor.
Filtro de gasoil doble: primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.
Velocidades: 3 hacia adelante + M.A.
Sistema hidráulico: centro abierto con bomba de engranajes de caudal fijo y presión variable.
Sistema de trilla: con embrague a discos seco accionado mecánicamente a palanca.
Cilindro: de tipo a batidores (inglés)/a dientes (norteamericano).
Cóncavo: a barras/a dientes
Variador de velocidad: por cambio de poleas
Luz entre cilindro y cóncavo: regulable desde la plataforma en forma independiente la entrada y salida.
Embocadura: directa, sistema acople rápido. Acarreador a cadena flotante.
Sistema de limpieza doble en cajas independientes: primera limpieza con caja de zaranda independiente.
Zarandón: boca de sapo cambiable
Ventilador: independiente con registro de cauda y válvula direccional.
Segunda limpieza: caja de zaranda independiente con piso con zaranda de polvorín cambiable.
Zaranda: de agujeros redondos cambiables.
Ventilador: independiente con registro de caudal de aire y válvula direccional
Sacapajas: entero en un solo cuerpo y sin mecanismos complejos. Trabajo: a granel.
Frenos: a discos en ruedas delanteras de accionamiento hidráulico.
Sistema hidráulico: de tipo centro abierto con bomba de engranaje de caudal fijo y presión variable.
Dirección: hidrostática con cilindro de doble efecto.
Rodado delantero/trasero: 18,4x30" de 8 telas/1100x16'' de 8 telas
Rodado carrito: 600x16" de 4 telas.

DIMENSIONES GENERALES
Ancho de corte (mm): 4800 / 5400
Ancho de embocadura (mm): 1000
Largo del cilindro (M); 0,985
Diámetro del cilindro (M): 0,55
Largo/ancho zarandón 1° limpieza (mm): 1650/920
Largo/ancho zaranda 2° limpieza (mm): 1000/850
Trocha (mm): 2100
Alto (mm): 3600
Ancho de transporte (mm): 2750
Despeje mínimo (mm): 400
Largo total (carrito y plataforma 18'') (M): 13

miércoles, 17 de diciembre de 2014

GEMA - Melquiot M-40.

Presentada como una máquina "eficiente, segura, sólida, sencilla, duradera y práctica", era una de las opciones de nuestra industria en la década del 50.
Poseía plataforma recolectora para cosechar cereales cortados con hileradora, equipo girasolero con bandejas reforzadas y destroncador integral de 5,50 mts. de ancho, y plataforma juntadora de maíz de 5 surcos para cosechar maíz sembrado en hilera a 70 centímetros.
Entre otras cosas montaba un motor Perkins importado, ya que hasta el momento de la presentación de la máquina, la fábrica de motores no estaba instalada en el país.
Este último no resultó de buena calidad ya que se desarrolló a las apuradas en su país de origen y condujo a grandes problemas técnicos y económicos, con el consiguiente perjuicio tanto para la reputación de marca y las finanzas de Perkins a nivel internacional.
La otra opción, era un Henschel de origen alemán, del que se tienen pocas precisiones acerca de su performance y prestaciones (más alla que GEMA lo promocionaba como que gasta pocos centavos por tonelada de cereal que recoge y con equipo Bosch legitimo).

Lugar de producción: Rosario, departamento Rosario, provincia de Santa Fe.


Inicio de producción: 1953.
Término de producción: 196X
Origen: Argentina

Motor: Perkins R6 (origen Inglaterra)
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
Cilindros: 6 en línea, válvulas a la cabeza
Cilindrada (cm3): 5560.
Diámetro x Carrera (mm): 80 x 127.
Par motor (Kgm): 33,18 a 1500 r.p.m.
Potencia (CV @ RPM): 108 a 2700
Relación de compresión: 16,5 a 1
Orden de inyección: 1-5-3-6-2-4.
Sistema de combustible: Inyección indirecta.
Bomba inyectora: CAV lineal.
Refrigeración: agua.
Combustible: gas oil.

Motor: Henschel DG 512
Ciclo: Diesel cuatro tiempos
N° de cilindros: 6 en línea
Diámetro x carrera (mm): 96 x 125
Cilindrada (cm3): 5431
Potencia (HP @ RPM): 95 @ 2200
Par motor (Kgm @ RPM): 32 @ 1500
Relación de compresión: 15,6 a 1
Consumo mínimo de combustible a 1500 RPM: 180 g/HP.h
Sistema de combustible: inyección
Inyectores: Bosch DNOSD 52.
Orden de inyección: 1-5-3-6-2-4.
Refrigeración: agua.
Combustible: gas oil.

Características generales:
Plataforma de 18 pies de corte (desmontable).
Equipo variador de velocidades de diseño exclusivo y resultado comprobado.
Sacapajas de diseño exclusivo de 4,40 metros de largo.
Cilindro inglés de 1 metro de largo.
Neumáticos motrices delanteros 12.75 x 24" y traseros 6.50 x 16".
Diferencial y caja de velocidades de una sola unidad hermética fabricada con materiales de alta resistencia.
Movimientos en correas en "V".
Ancho máximo de transporte por carretera 2,60 metros y 3,20 metros de alto.
Velocidad máxima en carretera 25 Km/h.
Sistema eléctrico: 12V. Batería: 2x6V.

Especificaciones técnicas:
Ancho de corte: 5,50 metros.
Largo de sacapajas: 4,40 metros.
Ancho de cilindro: 1,00 metros.
Diámetro de cilindro: 0,55 metros.
Velocidad del cilindro: 1000 r.p.m.
Largo de zaranda 1era limpieza 1,65 metros.
Ancho de la misma 0,92 metros.
Largo de zaranda 2da limpieza 1,00 metros.
Ancho de la misma 0,85 metros.
Largo del cernidor clasificador 1,45 metros.

MATERIAL: TADEO BURATOVICH.

GEMA Melquiot

Otro de los exponentes de la empresa de Av. Córdoba 5856 (Grandes Establecimientos Metalúrgicos Argentinos) para la fines de la década del 50'.
Manteniendo la primigenia denominación "Melquiot"
(apellido de uno de los dueños y parte de una de las dos empresas fundadoras  de G.E.M.A. -"Baronio y Melquiot  S.R.L."-) conquistaba al potencial cliente que prefería maquinaria nacional, apostando a un menor costo de compra, como a un menor costo operacional debido a la red de representantes en las principales zonas agrícolas del país.
Presentaba características técnicas idénticas a la M-40, con la única excepción del motor (el cual seguía siendo de origen Perkins e inglés) más pequeño - menor cilindrada - y de menor potencia.

Lugar de producción: Rosario, departamento Rosario, provincia de Santa Fe.

Inicio de producción: 1957.
Término de producción: 196X
Origen: Argentina

Motor: Perkins P6 (origen Inglaterra)
Ciclo: Diesel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 4928
Diámetro x carrera (mm): 98,43 x 107,95
Relación de compresión: 17 a 1.
Potencia: 95 HP a 2.800 r.p.m.
Par motor: 30 Kgm a 1.500 r.p.m.
Sistema de combustible: inyección indirecta.

Características generales: Plataforma de 18 pies de corte (desmontable).
Equipo variador de velocidades de diseño exclusivo y resultado comprobado.
Sacapajas de diseño exclusivo de 4,40 metros de largo.
Cilindro inglés de 1 metro de largo.
Neumáticos motrices delanteros 12.75 x 24" y traseros 6.50 x 16".
Tracción: 2WD delantera
Diferencial y caja de velocidades de una sola unidad hermética fabricada con materiales de alta resistencia.
Movimientos en correas en "V".
Ancho máximo de transporte por carretera 2,60 metros y 3,20 metros de alto.
Velocidad máxima en carretera 25 Km/h.
Dirección: Sector y sin fin.
Sistema eléctrico: 12V. Batería: 2x6V.

Especificaciones técnicas:
Ancho de corte: 5,50 metros.
Largo de sacapajas: 4,40 metros.
Ancho de cilindro: 1,00 metros.
Diámetro de cilindro: 0,55 metros.
Velocidad del cilindro: 1000 r.p.m.
Largo de zaranda 1era limpieza 1,65 metros.
Ancho de la misma 0,92 metros.
Largo de zaranda 2da limpieza 1,00 metros.
Ancho de la misma 0,85 metros.
Largo del cernidor clasificador 1,45 metros.

sábado, 25 de enero de 2014

GEMA

Cuyas siglas eran Grandes Establecimientos Metalúrgicos Argentinos S.A. fue una fábrica de cosechadoras con asentamiento en Rosario, que estaba instalada en la zona oeste de Rosario (Eva Perón y las vías del Ferrocarril General Bartolomé Mitre) y fundada en 1943.
Representó y trajo las sembradoras Riboulleau con su sistema "Monosem", que funcionaba por succión. La turbina, al revés de Hummel, extraía el aire y de esta manera la semilla se pegaba al alvéolo pero desde el lado opuesto. Al salir al aire, caía. Después todas las fábricas lo fueron incorporando, y con diseños nacionales.

GEMA fue conjunción de dos antiguas empresas rosarinas: Torres y Valenti S.R.L. y Baronio y Melquiot S.R.L., siendo más antigua la primera ya que fue fundada en 1910. Don Luis Valenti, gran precursor de la firma, volcó toda su experiencia industrial en la nueva empresa y Melquiot fue la figura señera en la maquinaria agrícola de su concepción llevando su sello como garantía de eficiencia tan apreciada en las chacras argentinas. La nueva planta industrial instalada en Av. Córdoba 5856, Rosario, produjo durante muchos años máquinas herramientas "GEMA" para industrias y en el rubro agrícola se destacaron las máquinas desgranadoras de maíz modelo 8 T, las enfardadoras de paja de trigo automotrices para la empresa Celulosa Argentina, y las cosechadoras automotrices mod. M40, todas ellas identificadas con la marca "Gema sistema Melquiot".
En los finales de los 50' y comienzo de los 60', 380 obreros trabajaban en sus talleres que cubrían 15000 m2. de superficie, produciendo cosechadoras (unas 350 unidades anuales), contando para su distribución y ventas con importantes agencias y concesionarios distribuidos en las más importantes zonas agrícolas del país.

Actualmente, en esos mismos terrenos que antes acunaban a más de 700 trabajadores metalúrgicos hoy se levanta el complejo de Cines Village, el supermercado Carrefour, de capitales extranjeros y a 1 cuadra, la cadena de comidas rápidas Mc Donalds.

“Esta fábrica fue la primera en el mundo en producir máquinas agrícolas, cosechadoras, trilladoras”, “Aca la máquina era muy buena porque tenía dos limpiezas. Ahora creo que viene con una sola limpieza. Esto equivale a que el cereal se limpiaba 2 veces. Uno tiene que pensar que la máquina es cómo una fábrica”, agrega, mientras explica todo el sistema de trilla con una fascinación que contagia. Alguien dijo, alguna vez, que el trabajador metalúrgico lleva su oficio en el alma. A Pachuco se le nota en cada gesto, cuando mira con nostalgia el almanaque antiguo de la GEMA o la foto en blanco y negro en la que se lo ve junto a sus ex compañeros de trabajo. “El gordo Perez era un hippie adelantado”, recuerda entre risas. “Venía con los pelos largos y los pantalones hecho girones”. Con dignidad, Pachuco defiende la historia de esa fábrica a la que le dejó casi toda una vida, orgulloso de contar cómo se trillaba el cereal por aquellos tiempos.

Guillermo, por su parte, trabajó durante más de dos años. Ingresó a los 14 cuando apenas terminaba la escuela técnica de la Nación Nº 40. “Nosotros salíamos de la escuela fábrica de la Nación, con un 3° año, que sería un experto, y la fábrica estaba conectada con la escuela. Era como una continuidad”. Según Pachuco, más del 50% de la “gente grande” ha entrado como aprendiz, porque “recién comenzaba a haber trabajo”. Los 2 coinciden en que la fábrica cobijaba a sus empleados siguiendo un estilo paternalista, un modelo fabril que parecía implementarse, más allá de GEMA. “Yo entré cuando había perdido a mi padre. A los 14 años uno empieza a crecer ahí. Y entonces, los oficiales lo cobijan como si fuera hijo de ellos. Yo me crié ahí adentro”, dice Pachuco.

“Había mucho compañerismo”, expresa Guillermo, revalorizando los lazos sociales que las fábricas, en su conjunto, supieron construir, sobretodo durante los años del peronismo, como afirma Pachuco. “Antes no había ninguna protección para el trabajador”. También destacan, los 2, la importancia de contar en esos tiempos, con una fuente de trabajo al terminar la escuela técnica. Ahora “están las pasantías”, sentencian.
Imagen de la fábrica (Córdoba y Rouillon)

El ritmo: La gran mayoría de los empleados de GEMA eran los propios vecinos del barrio. A ellos cobijaba durante las noches y las madrugadas, cuando sonaba la infaltable sirena anunciando la entrada a la fábrica. El ritmo de trabajo era de turnos de 4 horas y había, como en toda fábrica, diferentes secciones. Todo un corazón fabril latía en barrio Azcuénaga y la mayoría de los vecinos apelo a ese latido para poder sobrevivir. Cuando cerró, algo se detuvo en el barrio a pesar del aturdido sonido de alta fidelidad que actualmente ofrece el complejo de cines Village. El mismo sonido que Pachuco dice no poder soportar.

Guillermo señala, nuevamente, el vínculo de la fábrica con la escuela. “Cuando terminábamos el ciclo básico, después íbamos de noche. Entonces, la empresa GEMA nos dejaba salir una hora antes para que llegáramos a tiempo a la escuela para que siguiéramos el ciclo técnico de noche”. Además, a medida que se avanzaba en los años de escolaridad, el sueldo aumentaba. “La fábrica nos iba aumentando el sueldo cada año, eso era por ley”. Y agrega Pachuco “los chicos que se recibían de técnicos ocupaban cargos ahí”. En las escuelas técnicas se hacía la parte teórica y la parte práctica, destaca Guillermo. “La empresa misma se ocupaba de garantizar la educación del trabajador”.

Por otra parte, en el barrio se logró levantar el club Tucumán gracias al aporte invalorable de la fábrica. “Acá en el barrio tuvimos un gran beneficio con GEMA, porque acá teníamos un club de barrio que no era nada. Pero cuando GEMA necesitó más espacio compra todo y le ofrece al club un terreno que es donde actualmente está. Entonces cuando se funde, yo conozco mucha gente que lo sintió mucho por esa causa”, expresa Guillermo quien recuerda una anécdota particular, casi como un aprendizaje de vida. “Teníamos un capataz que no me dejaba aprender a soldar. Así todo, yo aprendí a soldar. Acá en Gema se fabricaba en una época unos cilindros grandes que tenían ejes donde ponían los rayos. Los soldadores ya lo habían soldado todo, pero se habían olvidado de soldar adentro del tambor. Para soldar allí dentro tenías que ser chico, y uno de los soldadores dijo “por qué no lo mandas al pibe”. El único que entraba entre los rayos del tambor era yo, y el capatáz me tuvo que llamar a mí.”
AGENTES Y CONCESIONARIOS: distribuidos por la provincia de Santa Fe (Mazzoni y Taormina, en Santa Teresa), Buenos Aires y Córdoba, entre otros.

El cierre: en 1992 se produce el cierre de la fábrica, construida al calor de la década del 40'. Así lo recuerda Pachuco. “Perkins nos traía camionada de motores en la época de auge y se ve que endulzó al hermano del viejo Valenti. Entonces, le dio un montón de motores y la fábrica no pagaba. En un momento determinado Perkins se quedó con la fábrica porque los ingleses no son tontos. Asi que, se quedaron con la fábrica. Después vino un tipo que le puso un montón de bondades a la fábrica, después del 70', pero la mayor cantidad de acciones la tenía Perkins. En un año determinado se la dio a 4 fascinerosos que la trabajaron durante 4 años, sacaron créditos y no pagaron más y la fábrica quebró. Yo lo escuche en una reunión que teníamos “fulano si no le pagamos la máquina que debemos no nos dan más cabida.” Después, la fábrica fue rematada con todo su capital por “$1300000”, recuerda Pachuco. “Yo al principio no le creía”, dice este hombre de 75 años quien defendió su fuente laboral hasta el último día. “Yo me puse mal cuando empezaron a derrumbar los galpones”, ubicados detrás de la cuadra donde Pachuco vivió toda su vida. Los vio construirse lentamente y hasta puso manos a la obra en las canaletas de esos mismos galpones. Después, le toco la triste hora de verlos caerse a pedazos.

Sin embargo, antes del derrumbe, Pachuco apelo a la fotografía para retener algo de lo rematado por un puñado de pesos que nada compensa a los cientos de trabajadores que quedaron en la calle. "Muchos de ellos terminaron trabajando en estaciones de servicio o en otro lado”. Esa foto muestra la torre de Gema con su símbolo, la G con las espigas de trigo y la República Argentina en su centro.

Foto: Facundo LU6FPJ
