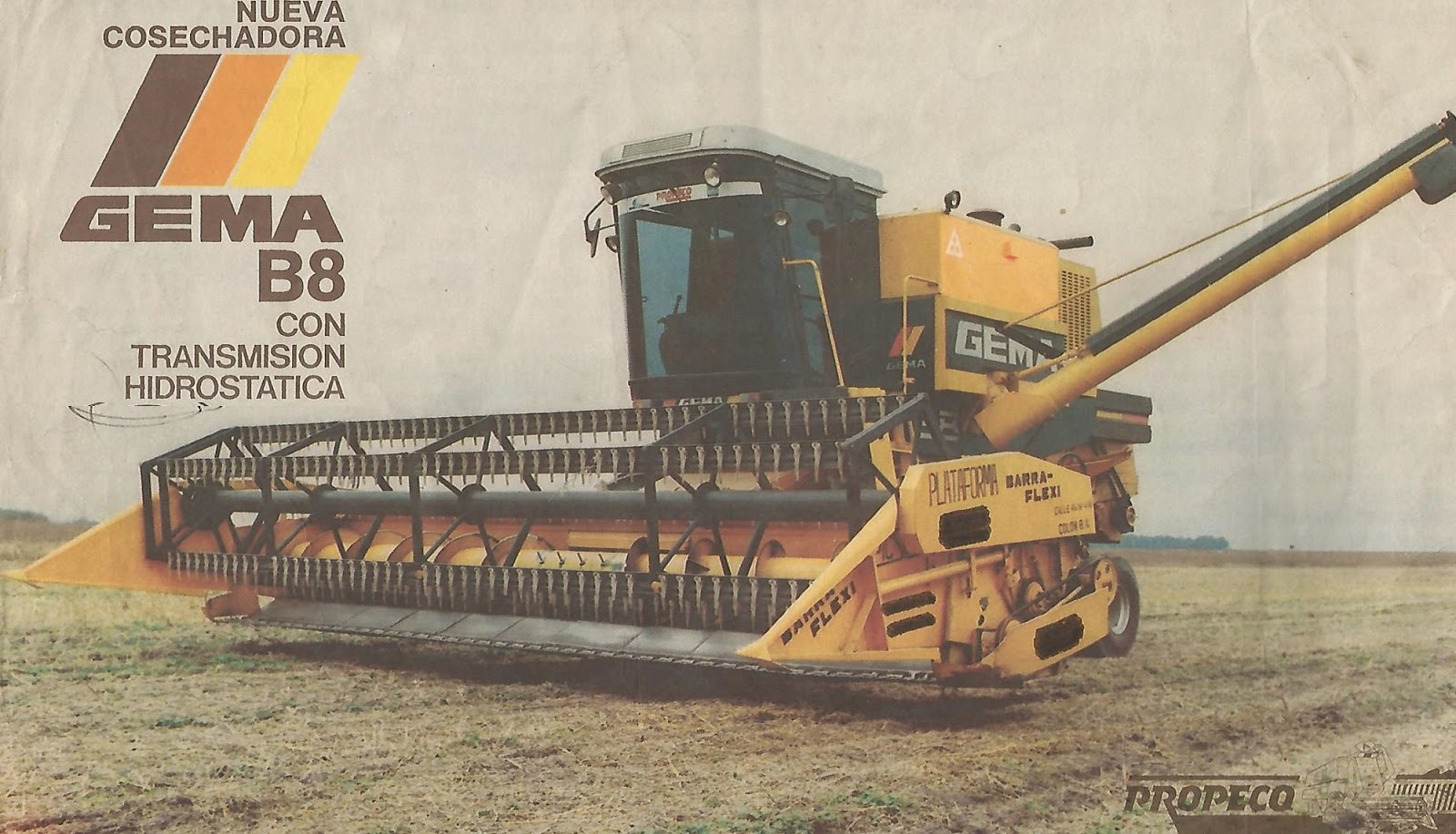

GEMA B8

Cosechadora con transmisión hidrostática de GEMA, que intentó competir con las Bernardin, Senor y Vassalli entre otras tantas.
Poseía instrumentos de control en el tablero electrónico como marcador digital de velocidad de avance, marcador digital  de RPM de cilindro, marcador de nivel de combustible, horímetro, alarma luminosa de rotura de norias, temperatura motor, presión de aceite motor, depresión filtro de aceite y alternador.

Lugar de fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1990?
Fin de fabricación: 1994?
Origen: Argentina

Motor: Deutz BF6L913
Ciclo: Diesel cuatro tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 161,72 / 113
Régimen (r.p.m): 2300
Par Motor (mKg DIN - RPM): 52 @ 1600
Relación de compresión: 15,5:1
Combustible: gas oil
Sistema de combustible: inyección directa. Bomba: lineal Bosch
Filtro de gasoil doble: primario elemento filtrante de fieltro tubular y secundario de tipo estrella de papel celulosa.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1er elemento de papel y 2ndo de seguridad de paño.
Enfriamiento: por aire a presión.

Motor: Perkins I6-5,8L (354)
Ciclo: Diesel cuatro tiempos
Aspiración: Turbo
Cilindros: 6 en línea
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP SAE): 160
Régimen (RPM): 2400
Relación de Compresión: 16,0:1
Orden de encendido: 1-5-3-6-2-4
Sistema de enfriamiento: líquido (agua)
Combustible: Gas Oil
Alimentación: Bomba inyectora rotativa CAV a diafragma
Filtro de aire: tipo seco con elemento principal y elemento secundario de seguridad.
Filtrado de combustible: con trampa de agua, dos filtros primaros y uno secundario
Sentido de rotación (visto de frente): horario

Tracción: 2WD delantera
Transmisión: hidrostática.
Rodado delantero/trasero: 23,1x30''/1000x16''
Dirección: hidráulica.
Barra de corte: flexible con amplitud de corte de 21' (9 surcos).
Molinete: retráctil de 5 paletas con sistema hidráulico de velocidad de avance, retroceso, ascenso y descenso.
Mando de molinete: por cadena a rodillo.
Plataforma de corte: de tipo viga de caja con enganche rápido
Tipo de alimentación: directo y con equipo recolector de cereales.
Altura de corte: variable desde 0,02 metros a 1,40 metros.
Levante de plataforma: sistema hidráulico (dos pistones).
Sin fin plataforma: sistema de dientes retráctiles central. Cantidad 16.
Sistema alimentador: embocadura directa, con acarreador flotante. Sistema cinco correas planas.
Cilindro trillador: extrapesado con cuatro discos ventilados. Tipo: a barra batidora.
Ancho/diámetro cilindro (mm): 1160/565. Número de barras: 10
Mando: regulable con polea fija.
Cóncavo: a barras, reversible regulable instantáneamente desde la plataforma de conducción por sistema mecánico. Ancho/largo (mm): 1160/570. Ángulo de abrace: 110°
Rolo despajador: 220 mm. de diámetro 1160 mm. de ancho. Ubicación: detrás del cilindro.
Sacapajas: de alambras con saltos. Número de sacapajas: 5.
Ancho/largo (mm): 1175 (225 c/u)/3700. Superficie (m2): 4,20. Nro de saltos: 6.
Mando: transmisión por correas en "V". Cojinetes: estándar para engrase.
Bandeja vaivén: de dos caídas.
Norias transportadoras de granos: a cadena de rodillo con cucharas de caucho sintético.
Mando: transmisión por correas en "V".
Ventilador: de dos rotores de cinco paletas con regulación de entrada de aire con aspiración lateral y central y variador de velocidad. Mando: transmisión por correas en "V".
Zarandón: de perforaciones circulares (10 mm de diámetro) y además tipo lengüeta de 23 y 37 mm.
Ancho/largo (mm): 1100/2000. Superficie (m2): 2,20
Zaranditas: de perforaciones circulares (5-6-7-9-12). Ancho/longitud (mm): 1100/1600. Superficie (M): 1,76.
Retrilla: retorno cilindro. Tanque a granel: capacidad 3000 kg (42 bolsas de 70 kg c/u).
Tipo de descarga: por sin fin.
Sistema eléctrico: 12V. Batería: 1x12V 180Ah. Alternador: 12V.
DIMENSIONES
Largo total (mm): 8930
Distancia entre ejes (mm): 3310
Altura total (mm): 3790
Trocha delantera/trasera (mm): 2200/2200
Ancho sin cabezal (mm): 2420
Ancho total con cabezal (mm): 6300
Altura hasta el descargador (mm): 4270
Largo desembocador (mm): 2860
Peso total con plataforma (kg): 8500
Tanque de combustible (litros): 280
Velocidad máxima de traslado (km/h): 40
Velocidad de trabajo (km/h): 0 a 16




Material: Tadeo Buratovich / Raúl Andrés López.
