lunes, 16 de diciembre de 2019

Anexo: documentos Vassalli primera reforma y afines

El inicio de Vassalli como fabricante, no con una cosechadora de diseño propio, si no que a partir de cosechadoras de arrastre (tiradas por tractores o por yuntas de caballos) Roque Vassalli procedía a modificarlas partiendo de lo que se podía conseguir y lo que se fabricaba en aquel momento y entraba de importación: Deering R 31 y R 41, Massey Harris 14 y Mc Cormick 103.

LA PRIMERA DE TODAS:
Cabe destacar que la primera de todas las reformas practicadas por Roque Vassalli y antes de ser un fabricante en serie, fue a partir de una cosechadora Deering R 31 de arrastre. Como para mantener la tradición, el color rojo de la marca original no podía faltar en la máquina. Esta cosechadora fue expuesta y presentada en buen estado de conservación en la edición 2023 de Expoagro realizada en el autódromo de San Nicolas de los Arroyos, provincia de Buenos Aires (ver imagen, a la izquierda).

LAS REFORMAS, AL DETALLE: partiendo de las cosechadoras de arrastre, se mencionarán a continuación algunos de los cambios para pasar a ser automotriz: se les adaptaba una transmisión (lo que se pueda conseguir en aquel momento, en lo posible de tractor o camión); se le colocaba la plataforma en posición central (a diferencia de la posición lateral que tenían las de arrastre), adaptación de un sistema de dirección; reforma del rodado (como en las actuales cosechadoras, teniendo en cuenta que ya tenían el conjunto motor y transmisión) y algunas reformas secundarias menores (entiéndase el puesto del operador, estética de la misma, etc).

CASOS ESPECIALES: Otra de las reformas y quizá la más llamativa, fue una reforma practicada sobre una Massey Harris No. 9, la cual después fue pintada de amarillo (ver foto a la izquierda, crédito a quien corresponda).
Como broche final al artículo, Roque Vassalli solía expresarse acerca de la primera reforma hecha: "me la trajeron con caballos y se la llevaron andando".

sábado, 27 de abril de 2019

Vassalli V760 / V770

Cabina:  De última generación. Estructura sólida y compacta. Confortable, ergonómica y de óptima visibilidad Pantalla de 10,4” táctil. Ajuste directo de las funciones de la cosechadora, administración de alarmas, control de productividad y de monitoreo. Consola y joystick con tecnología CAN-BUS que permite controlar todas Ias funciones de Ia máquina. Asiento del conductor con suspensión neumática y regulación eléctrica. Asiento de acompañante. Kit de cámaras de video para operaciones de retroceso y descarga de tolva. Climatizador frio-calor. Espejos retrovisores de accionamiento eléctrico. Sistema de refrigeración de alimentos/bebidas incorporado Agricultura de percision:  Equipada con monitor de rendimiento. Opcional: piloto automático hidráulico comandado por el servo de dirección. Sistema eléctrico/Iluminación: Sistema eléctrico de 24V - 6 faros de trabajo LED gran angular y dos LED de largo alcance en Ia cabina, y tres faros de trabajo en el tanque de granos y tubo de descarga. - 5 faros LED para mantenimiento distribuidos en la máquina.
Imágenes: Aldo Martínez (Murphy, Santa Fe).

Lugar de fabricación: Firmat, departamento General López, Provincia de Santa Fe.

Inicio de fabricación: 2013?
Fin de fabricación: 20XX
Origen: Argentina

Motor: Scania
Ciclo: Diesel 4 tiempos
Turbo post enfriado.
5 cilindros en línea, verticales.
El aire de enfriamiento del motor ingresa a través de un cesto rotativo auto-limpiante, evitando así el ingreso de partículas que puedan obstruir el radiador.
Cilindrada de 13 litros.
Potencia de 395 HP a 1800 RPM
Refrigeración: circulación forzada de agua, mediante radiador.
Orden de inyección: 1-5-3-4-2
Booster de 50 HP disponibles en el momento de descarga del tanque de granos.
EI sistema de inyección se basa en inyectores unitarios controlados electrónicamente. Transmisión: Hidrostática, asistida por una bomba hidráulica de caudal variable y motor hidráulico, ambos de pistones axiales.
El motor hidráulico está acoplado en forma directa a Ia carcaza de transmisión de tipo monoblock. Tres (3) marchas de avance y Tres (3) de retroceso.
Reductores finales del tipo de cascada de engranajes con palieres flotantes externos. Selectora de marchas con comando electrohidráulico.
Frenos: De servicio: A discos con cáliper de accionamiento hidráulico independiente. Con compensador para ambas ruedas.
De estacionamiento: A disco con cáliper de accionamiento hidráulico.
Dirección: Hidrostática, con cilindro central de doble acción en el eje trasero.
Eje trasero: Motriz de accionamiento hidrostático marca Mud Hog, Con motores hidráulicos individuales en cada rueda trasera. Se conecta mediante una electroválvula.
Sistema de bloqueo que evita el patinaje individual de las ruedas traseras.
De diseño reforzado, con perno central de gran dimensión embujado en bronce optimizando el pivotea del eje.
Neumáticos: Delantero: 900/60 R32; Traseros: 28L-26 - Opcional: Duales 20,8 x 42
Desparramador integral:  El mismo Realiza todo el manejo y distribución de los residuos post-cosecha provenientes del rotor y de la caja de zaranda. Posee dos discos que giran en sentido opuesto accionados por motores hidráulicos.
La velocidad de giro de los mismos es de 100 a 550 RPM. Además cuenta con deflectores que permiten la distribución de los residuos en todo el ancho de corte de Ia plataforma.
Poseen regulación angular y un sistema de rieles que le permite el deslizamiento hacia Ia cola de Ia máquina. Optimo acceso para tareas de inspección y mantenimiento.
Plataforma: Flexidraper con chasis de aluminio de 30, 35 o 45 pies.
Embocador: Posee reversor hidráulico de alimentación. Equipado con cuatro cadenas alimentadoras y sistema trampa de piedras. Ancho 1435 mm. Nuevo sistema basculante con centro de giro virtual accionado por dos cilindros hidráulicos, otorgando a todo el conjunto una respuesta precisa y efectiva.
Tanque de combustible: Capacidad de 1200 Its para trabajar Ia jornada completa sin necesidad de reabastecimiento.
Con indicador de nivel en tablero y alarma indicadora de reserva.
Peso: Con embocador 17.050 kg.

domingo, 6 de enero de 2019

viernes, 3 de agosto de 2018

Vassalli 1500 H

Columna de dirección rebatible, que permite al operador ubicarla en la posición de manejo más cómoda.
Cabina panorámica con amplios cristales enteros, tonalizados de óptima visibilidad. Amplitud interior, comando al alcance de las manos, indicadores de fácil lectura, posición central de manejo en asiento de suspensión hidráulica, limpiaparabrisas tipo paralelogramo, accionamiento a doble brazo (amplio barrido). Aire acondicionado, sensores de motor y rotación, detector de pérdida de granos. Telefonía celular incorporada y copiador de terreno y extintor de incendio.

Lugar de producción: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 199X
Término de fabricación: 1996?
Origen: Argentina

Motor: Volvo Penta T1D7IA
Ciclo: diesel cuatro tiempos
Cilindrada (cm3): 3700
N° de Cilindros: 4 en línea, verticales
Válvulas por clindro: 4
Diámetro x carrera (mm): 103 x 110
Relación de compresión: 17,5:1
Potencia (HP @ RPM): 259 @ 2400
Par Motor (Nm): 751
Régimen (r.p.m): 1500
Refrigeración: agua
Combustible: Gas-Oil
Sistema de Combustible: inyección directa
Tracción: 4x2 delantera
Toma de potencia: doble mando, permite comandar en forma individual a las ruedas motrices y mecanismos de trilla.
Transmisión: hidromecánica compuesta por una bomba hidráulica BPV 70 que alimenta un motor hidráulico fijo BMF 75 marca LINDE o EATON. Acople directo a la caja de velocidades.
Velocidades: 3 + 3 M.A.
Avance: 1) terrenos pesados 0 a 7,7 km/h. 2) terrenos normales 0 a 12,5 km/h. 3) traslado en ruta 0 a 28,5 km/h.
Retroceso: 1) de 0 a 3,8 km/h. 2) de 0 a 5,7 km/h. 3) de 0 a 8,6 km/h.
*** Con esta transmisión se elimina el variador de velocidades y embrague.
Bloqueo de diferencial: evita el patinaje individual de las ruedas.
Reductores epicicloidales: en baño de aceite, en ambas ruedas motrices la carga sobre los mandos finales se reparten en tres engranajes satélites.
Frenos: accionamiento a pedal, individual o conjunto en ambas ruedas. Mecánico a disco múltiple seco, totalmente blindado.
Dirección: hidrostática directa sobre puntas de eje trasero. Actúa aún con motor detenido.
Cilindro trillador: de alta inercia 515 mm de diámetro - 1,44 M de largo. Peso (kg): 427.
Variador de cilindro: accionado hidráulicamente. Rango de trabajo (RPM): 500 a 1450.
Cóncavo: de 10 barras, abertura de cóncavo y cilindro regulables desde la cabina.
Ventilador de limpieza: caudal variable por poleas intercambiables, con alimentación de aire en el centro ventilador.
Zaranda de primera limpieza: superficie de 2,40 m2 con 6 regulaciones
Embrague plataforma: con accionamiento hidráulico.
Zaranda segunda limpieza: superficie de separación 2 m2. (intercambiable diámetro 5 - 5,75 - 7,50 - 10 - 12 - 14 mm).
Sacapajas: seis elementos con movimiento alternativo, montado sobre cojinetes a bolillas sellados, superficies de separación 5,76 m2. Con agitador adicional.
Eje sacapajas reforzado de tres bancadas.
Tolva: 4500 kg - 5625 lts.
Neumáticos delanteros/traseros: 24,5''x32'' de 10 telas / 13,6''x24'' de 6 telas.
Tanque de combustible (litros): 380
Peso con embocador (kgs): 9800. Esparcidor de granza. Triturador de paja.
Plataforma: ancho de corte 23 pies (10 surcos) 28 pies (12 surcos) flexible.
Molinete: cinco paletas de púas paralelas, regulables con doble excéntrico, desplazamiento de avance y retroceso hidráulico 1140mm, diámetro de 0 a 43 RPM continuo con bomba y motor hidráulico.
Caja de cuchilla: en baño de aceite 500 RPM. Indicador de altura. Copiador de terreno.
Carro porta plataforma: de un eje.
Triturador de paja: esparcidor de granza.
Sistema eléctrico: 24V. Batería: 2x12V 135Ah. Alternador:



DATOS: Santiago Luis Rinaudo.

miércoles, 21 de febrero de 2018

Vassalli Arrocera

Según el folleto de la época: "Ratificando su tradición dentro de la industria agrícola, Roque Vassalli S.A., primer fabricante de equipos maiceros en el mundo, ofrece ahora como un aporte sustancial a la mecanización agrícola, la nueva cosechadora "Arrocera", INTEGRAMENTE ESTAMPADA, especial para terrenos anegados, que ostenta el significativo título de ser la primera en el mundo con TRACCIÓN EN LAS 4 RUEDAS. Así confirma Roque Vassalli S.A., su prestigio de empresa de avanzada, cuyo nombre goza del respeto y la confianza de todo todos los productores del campo".
También dice: "No requiere modificaciones para maíz, girasol, trigo y sorgo. Tracción en las 4 ruedas, el más grande adelanto de los últimos tiempos!".
Para finalizar, afirma: "Por primera vez, usted podrá disponer de un sistema muy económico para cosechar arroz lucrativamente: las cuatro ruedas motrices tienen más arrastre por kilogramo de peso que cualquier cosechadora con las costosas orugas y desconectando la tracción trasera, usted podrá trasladarse de una zona a otra con mayor velocidad".
Agradecimiento especial por la colaboración a Tadeo Buratovich.

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1962
Fin de fabricación: 1963
Origen: Argentina

Motor: IKA Continental 6L 226
Ciclo: Otto cuatro tiempos, válvulas laterales
Cilindros: 6 en línea, árbol de levas lateral.
Diámetro x Carrera (mm): 84,1 x 111,1.
Cilindrada (cm3): 3707
Potencia (CV DIN): 115 a 3.800 r.p.m.
Par motor (Kgm): 25 a 2000 r.p.m.
Relación de compresión: 7,3:1.
Alimentación: Carburador Carter WCD 2807 S.
Orden de encendido: 1-5-3-6-2-4.
Combustible: nafta común
Lubricación: a presión y circulación continua.
Refrigeración: agua, bomba de agua y ventilador.

Motor: Perkins 4-203, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 3333
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 91,4 x 127
Potencia (HP SAE @ RPM): 73 @ 3.000
Par Motor (mkg SAE @ RPM): 23,5 (SAE) @ 1000
Sistema de combustible: inyección indirecta.
Bomba inyectora: C.A.V. dos etapas; una a pre cámara y otra a pistón.
Orden de encendido: 1-2-3-4
Relación de compresión: 17,4:1
Filtro de aire: baño de aceite con prefiltro ciclónico
Combustible: gasoil
Filtrado de gasoil: dos filtros; primario y uno secundario, con taza de sedimentación.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación.
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador.

Tracción: 4x4
Caja de velocidades: engranajes rectos
Velocidades: 5 adelante + 1 M.A.
Tipo de plataforma: a sin fin y embocador flotante, íntegramente de chapa estampada, con control hidráulico.
Amplitud de altura de corte: 50 mm a 1350 mm.
Mandos generales: correas en "V".
Movimientos: mandos sobre rodamientos.
Cernidor: ajustable o fijo. Ancho de embocadura (mm): 745 mm.
Cilindro: de batidores o de dientes, de 730 mm de ancho y velocidades de 200 a 1300 RPM. Coijentes de cilindro y del batidor: de bolillas.
Ancho de separador: 730 mm.
Ancho y largo de planché y zaranda 1° limpieza: 0,71x2,50 metros.

Ancho y largo zaranda ajustable 2° limpieza: 0,725x1,10 metros.
Ancho y largo zaranda perforada 2° limpieza: 0,725x1,10 metros.
Rodado delantero / trasero: 13,50x28".
Dirección: asistida hidráulica.

DIMENSIONES
Longitud total sin plataforma (mm): 5300
Longitud total con plataforma (mm): 4200
Ancho de trocha ruedas delanteras / traseras (mm): 2100
Altura total (mm): 3500

lunes, 19 de febrero de 2018

Vassalli Super Cosechadora

Según el folleto publicitario y técnico de la época: "Una marca que inspira confianza, una garantía de calidad. Orgullo de la industria agrícola del país, la Super Cosechadora Vassalli. Reduzca el costo y obtenga mayores beneficios con la Super Cosechadora Vassalli fabricada especialmente para aplicarle el equipo maicero para cinco surcos, solucionará todos los problemas de las cosechas.
El equipo maicero Vassalli se ha impuesto por su extraordinario resultado y es el preferido de todos los agricultores".
También, se afirma lo siguiente: "Es la cosechadora que reúne todas las condiciones para su normal funcionamiento en todo tipo de terreno. Económica, práctica, moderna, sencilla y liviana".
Equipo maicero: 4 y 5 surcos, con mandos a cadenas con safes. Sin fin y embocador flotantes. Puntones con puntoneras regulables, flotantes. Rolos destroncadores, cadenas recolectoras. Cajas de mandos individuales a engranajes cementados, trabajan en baño de aceite y ejes estriados sobre rodamientos.
Imágenes: Tadeo Buratovich (Arequito, provincia de Santa Fe).

Lugar de fabricación: Firmat, departamento General López, Provincia de Santa Fe.

Inicio de fabricación: 195X
Fin de fabricación: 195X
Origen: Argentina

Motor: Fiat 604.020, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindrada (Cm3): 6546
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 120 x 140
Potencia (HP): 55
Régimen de potencia máxima (RPM): 1400
Par motor máximo (KgM): 9,45
Régimen de cupla motriz máxima (RPM): 1500
Relación de compresión: 21,5:1
Filtro de aceite: de tipo centrífugo.
Filtro de aire: en baño de aceite
Sistema de combustible: inyección directa.
Bomba inyectora: PES 2A 60B 210: L4/1 (licencia Bosch) accionada por engranajes.
Engrase: a presión por bomba de engranajes accionada por el cigüeñal

Motor: Chrysler
Ciclo: Diesel 4 tiempos
Diámetro x Carrera (mm): 82,5 x 117,5
Potencia (HP): 113
Combustible: nafta común
Orden de encendido: 1-5-3-6-4-2
Sistema de combustible: Carburador Carter
Refrigeración: Agua (12,7 litros)
Combustible: Nafta común

Caja de velocidades: Ford V8, de engranajes rectos
Velocidades: 8 en alta y baja.
Transmisión: a cadena blindada, en baño de aceite.
Plataforma: a sin fin de 16 pies de corte.
Embocador flotante.
Cilindro tipo inglés de 90 centímetros.
Levante de plataforma hidráulico.
Zaranda, zarandón y sacapajas Mainero. Sacapajas de 3 metros, zarandón de 1,80 metros.
Movimientos generales en correas en "V".
Sistema eléctrico: 6V. Batería: 1x6V. Dinamo: únicamente para luces.

Abastecimientos
Tanque de combustible (litros): 70

sábado, 11 de noviembre de 2017

Vassalli 960

Según el book institucional de Vassalli Fabril: "de diseño similar a la de la 1200, con un cilindro de 960 milímetros de ancho".
Disponibles dos motorizaciones Diesel de fabricación nacional.
Y según el folleto de la época: montaba una "confortable cabina panorámica de nuevo diseño, con amplios cristales enteros tonalizados, que permiten óptima visibilidad. A este detalle se suma la amplitud interior lograda, la racional distribución de comandos al alcance de las manos, los indicadores de fácil lectura y una ubicación privilegiada del operador por la posición central de manejo. Cómodo asiento de suspensión hidráulica. Ventilador de aire orientable. Acentúa la línea moderna de esta confortable cabina, su color negro mate, los paneles interiores y el accionamiento de puertas y ventiletes mediante cilindros de Gas-Spring. Limpiaparabrisas tipo "paralelogramo", accionado a doble brazo que permite un amplio barrido del cristal mejorando la visibilidad".
Agradecimiento por el Material a Raúl Andrés López.

Lugar de fabricación: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1987
Fin de fabricación: 1996?
Origen: Argentina

Motor: Perkins T6-354, válvulas a la cabeza
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
Cilindrada (cm3): 5800
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP): 108 a 2800 r.p.m.
Par motor: 38 Kgm a 1250 r.p.m.
Relación de compresión: 16 a 1.
Combustible: Gas oil
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Filtrado de gasoil: trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación

Motor: Deutz BF6L913
Ciclo: Diesel 4 tiempos
Cilindros: 6 en línea
Cilindrada (cc): 6128
Diámetro x Carrera (mm): 102 x 125
Potencia (CV DIN / KW): 157 a 2400 RPM
Par Motor (mKg DIN): 50
Relación de compresión: 17,7:1
Sistema de combustible: inyección directa Bosch
Lubricación: circulación forzada con radiador de aceite incorporado.
Filtro de aire: seco con cartucho cambiable y pre separador centrífugo.
Enfriamiento: aire mediante turboventilador axial accionado por dos correas en V.
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.

Tracción: 2WD delantera
Embrague: monodisco en seco de 11'' de diámetro.
Caja de velocidades: en un solo cuerpo con diferencial, frenos y reductores.
Velocidades: 3 adelante (dos de trabajo, una de traslación) + M.A.
Bloqueo en el diferencial. Ambas ruedas motrices con reductor epicicloidal en baño de aceite
Variador de velocidad de tracción: poleas autodesplazables, accionamiento hidráulico.
Gama de velocidades hacia adelante progresivo de 2200 a 27600 m/h.
1ra: de 2200 a 5300 m/h; 2da: de 5300 a 12600 m/h. 3ra: 11800 a 27600 m/h
Freno individual mecánico, a discos, totalmente blindado.
Frenos: accionamiento a pedal, individual o conjunto en ambas ruedas de tipo mecánico. A discos múltiples, secos, totalmente blindados
Dirección: hidrostática sobre las puntas de eje traseras. Actúa aún con motor detenido.
Plataforma: 16 y 21 pies flexible de ancho de corte.
Control hidráulico: con alturas de corte de 50 a 1200 mm.
Molinete fijo: de 5 paletas de púas paralelas, regulable en altura por accionamiento hidráulico, desplazamiento horizontal mecánico de avance.
Gama de revoluciones: 0 a 43 revoluciones por minuto en forma continua. Diámetro (mts): 1,14
Cóncavo: 2 versiones de 8 barras, pequeña separación entre alambres para cosecha fina y mayor separación para cosecha gruesa. Abertura entre cóncavo y cilindro regulable desde la cabina.
Superficie cóncavo (m2): 0,45. Ángulo de abrace: 103°. Opcional 5 barras con dientes para arroz y porotos
Ventilador de limpieza: caudal variable por poleas intercambiables de 780, 910, 1060 a 1160 RPM.
Zaranda 1° limpieza: regulable en 4 secciones independientes, una 4ta sección regulable permite la separación de granos vestidos para retorno al cilindro. Superficie (m2): 1,49.
Zarandas 2° limpieza: perforadas con diámetro de 5 - 5,75 - 6,50 - 9 - 12 y 14 mm. Opcional: 2,50 mm. Superficie de separación: 1,32 m2.
Toma de potencia: SAE N° 3, permite comandar en forma individual la tracción de las ruedas motrices y los mecanismos de trilla.
Sacapajas: de 4 elementos, 4 saltos cada uno, construidos en chapa estampada y montados sobre cojinetes a bolillas. Superficie de separación (m2): 3,84
Cilindro trillador a barras: régimen regulable por piñones intercambiables de 530 a 1300 RPM con cadena doble de 3/4''. De 96 cm de ancho, 51,5 de diámetro, 8 barras estriadas. Para arroz y porotos se provee opcionalmente con 8 barras porta dientes.
Tolva granera (litros): 3200
Rodado delantero/trasero: 23,1''x30'' cinchadora / 1100x16'' 6 telas
Peso aproximado con plataforma y tolva granera (kg): 7070
Sistema eléctrico: 12V. Batería: 2x6V.
Tanque de combustible (litros): 255

DIMENSIONES
Distancia entre ejes (mm): 3800
Ancho plataforma (mm): 5500
Largo total con plataforma levantada (mm): 7660
Altura desde el suelo plataforma (mm): 1800
Altura del techo al suelo (mm): 3600
Ancho puesto de comando (mm): 1640
Trocha delantera/trasera (mm): 2200/900

jueves, 9 de noviembre de 2017

Vassalli 1200 H

Cosechadora lanzada en la segunda mitad de la década del 80', en un mercado bastante regulado y cerrado al mundo, característica de aquel momento de nuestro país.
En la continua búsqueda de mayor capacidad de trilla y tamaño en pos de equipararse con la multinacionales, Vassalli desarrolló este modelo.
Equipada con cabina panorámica de amplios cristales enteros tonalizados para mayor visibilidad, asiento con suspensión hidráulica en posición central de manejo, radio AM/FM estéreo, aire acondicionado, amplitud interior, comando al alcance de las manos, indicadores de fácil lectura (tacómetro, nivel de combustible, amperímetro, entre otros), limpiaparabrisas tipo paralelogramo, accionamiento a doble brazo (amplio barrido).
Según el folleto de la época: "acentúa la línea moderna de esta confortable cabina, su color negro mate, los paneles interiores y el accionamiento de las puertas y ventiletes mediante cilindros Gas Spring. Se puede acceder a la noria de retorno desde la posición de manejo, abriendo el ventilete derecho trasero, de esta matera se puede apreciar en qué estado retorna el cereal al cilindro".
Transmisión monoblock con motor hidráulico, caja de velocidades, diferencial, frenos y reductores en un solo cuerpo.
Columna de dirección rebatible que permite al operador ubicarla en la posición de manejo más cómoda.
Agradecimiento especial por los datos a Santiago Luis Rinaudo / Raúl Andrés López/ Tadeo Buratovich.

Lugar de producción: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1986
Término de fabricación: 1996?
Origen: Argentina

Motor: Deutz BF6L913, árbol de levas lateral
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Alimentación: Turbocomprimido
Cilindrada (cm3): 6128
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 102 x 125.
Relación de compresión: 15,5:1.
Potencia (HP): 178 a 2300 RPM
Par motor (KgM RPM): 50 @ 1600.
Relación de compresión: 17,7:1
Sistema combustible: inyección directa
Bomba inyectora: lineal Bosch
Combustible: gas oil
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Enfriamiento: por aire a presión, mediante turboventilador.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1° elemento de papel y 2° de seguridad de paño.
Tracción: 2WD Delantera
Transmisión hidromecánica: bomba hidráulica BPV5OS, que alimenta un motor hidráulico fijo BMF 50 (marca Venturi Linde) acoplado directamente a la caja de velocidades.
Velocidades: 3 adelante + 3 M.A.
Avance 1°: para terrenos pesados de 0 a 7,7 m/h. 2°: para terrenos normales de 0 a 12,5 m/h. 3°: para traslado en rutas de 0 a 28,70 m/h.
Retroceso 1°: de 0 a 3,8 m/h. 2°: de 0 a 3,7 m/h. 3°: 0 a 8,6 m/h.
Con esta trasmisión se elimina el variador y el embrague.
Bloqueo de diferencial: evita el patinaje individual de las ruedas.
Reductores epicicloidales: en baño de aceite, en ambas ruedas motrices. En este sistema la carga sobre los mandos finales se reparte en tres engranajes satélites en vez de hacerlo en un sólo piñón.
Frenos: a pedal, mecánicos a discos múltiples secos, totalmente blindados e individual sobre cada rueda.
Dirección: accionamiento hidrostático directo en puntas de ejes traseras. Actúa aún con motor detenido.
Plataforma: ancho de corte de 22 pies.
Control de altura de corte: hidráulico variable de 5 a 120 cm.
Embocador: universal de acople rápido, con piso de chapa perforada a tajos para cosecha gruesa. (se provee chapa ciega para cosecha fina).
Molinete fijo de 5 paletas: regulable en altura por accionamiento hidráulico, desplazamiento horizontal de avece y retroceso hidráulico. Diámetro: 1,14 mts. Gama de velocidades (RPM): 0 a 43 en forma continua, mediante el comando de una bomba hidráulica que alimenta un motor hidráulico.
Caja de cuchilla: eje inclinado, montado sobre rodillos, en baño de aceite, 500 RPM, 76 mm de carrera.
Cilindro trillador de barras batidoras: régimen regulable por piñones intercambiables de 530 RPM a 1300 RPM con cadena triple 3/4''. De 120 cm de ancho - 51,5 cm de diámetro - 8 barras batidoras estriadas - con volantes que aumentan su inercia.
Para arroz y porotos se provee opcionalmente con 8 barras porta dientes.
Cóncavo: 2 versiones de 8 barras con pequeña separación entre alambres, para cosecha fina y mayor separación para cosecha gruesa. Opcional de 5 barras con dientes, para arroz y porotos. Abertura entre cóncavo y cilindro regulable desde cabina. Superficie cóncavo (m2): 0,57. Ángulo de abrace: 103°.
Ventilador de limpieza: caudal de aire variable mediante poleas intercambiables, lográndose 780, 910, 1060 y 1160 RPM. Con alimentación de aire adicional en el centro del ventilador.
Zaranda de 1° limpieza: 4 secciones de regulación independiente. La 4° sección permite la separación de granos vestidos para retorno al cilindro. Superficie (m2): 2,00.
Zaranda de 2° limpieza: intercambiables. Perforadas con diámetros de 5-5,75-6,50-9-12 y 14 mm. Opcional: 2,50 mm. Superficie (m2): 1,66.
Sacapajas: 5 elementos con movimiento alternativo, construidos en chapa estampada y montados sobre cojinetes a bolillas sellados. Superficie de separación (m2): 4,80. Acceso a sacapaja facilitado mediante una compuerta especial en la cola de la máquina.
Tolva granera (litros): 4750
Neumáticos delanteros/traseros: 23,1x30" cinchadora/12,4x24" de 6 telas.
Tanque de combustible (litros): 320
Peso - cosechadora básica con embocador - (kg): 7470.



Vassalli 1200 M

Según la publicidad de la época: "Vassalli 1200, la mayor innovación tecnológica desde la aparición de las cosechadoras automotrices.
Por su capacidad de trabajo, calidad de trilla y confiabilidad, duplica la producción diaria.
Una máquina convencional levanta 500 qq de soja por día. La Vassalli 1200 cosecha 1000 con menos equipo de apoyo. Los tiempos cambian. Cambie por Vassalli".
Cosechadora aparecida a mediados de la década de 1980 y equipada con columna de dirección rebatible, que permite al operador ubicarla en la posición de manejo más cómoda.
Cabina panorámica con amplios cristales enteros, tonalizados de óptima visibilidad.
Amplitud interior, comando al alcance de las manos, indicadores de fácil lectura, posición central de manejo en asiento de suspensión hidráulica, limpiaparabrisas tipo paralelogramo, accionamiento a doble brazo (amplio barrido). Aire acondicionado, sensores de motor y rotación, detector de pérdida de granos.
Telefonía celular incorporada y copiador de terreno y extintor de incendio.
Agradecimiento especial por la colaboración a Santiago Luis Rinaudo. / Tadeo Buratovich (Arequito, Santa Fe).

Lugar de producción: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1986
Término de fabricación: 1996?
Origen: Argentina

Motor: Perkins HT 180
Ciclo: Diesel 4 tiempos
Aspiración: Turbocomprimido
Cilindrada (cm3): 5800
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 98,43 x 127
Potencia (HP): 180 a 2300 RPM
Relación de compresión: 15,5:1
Orden de encendido: 1-5-3-6-2-4
Sentido de rotación: Horario (visto de frente)
Masa (motor seco sin accesorios): 550 Kg
Refrigeración: agua, ventilador y radiador
Bomba inyectora: CAV
Combustible: Gas-Oil
Sistema de combustible: inyección directa
Regulador de velocidad: Mecánico
Filtro de aire: de tipo seco.
Tracción: 4x2 delantera
Toma de potencia: doble mando, permite comandar en forma individual a las ruedas motrices y mecanismos de trilla.
Variador de velocidades de desplazamiento: diseño compacto, en un solo cuerpo con poleas y correas auto desplazables.
Mando hidrostático.
Gama de velocidades de avance progresivas de 2,2 a 27,6 km/h.
1°) 2,2 a 5,3 km/h. 2°) 5,3 a 12,6 km/h. 3°) 11,8 a 27,6 km/h.
Transmisión: monoblock con caja de velocidades en un solo cuerpo con diferencial, frenos y reductores.
Embrague: monodisco en seco de 310 mm de diámetro.
Velocidades: 3 + M.A.
Bloqueo de diferencial: evita el patinaje individual de las ruedas.
Reductores epicicloidales (internos 4 a 1): en baño de aceite, en ambas ruedas motrices la carga sobre los mandos finales se reparten en tres engranajes satélites.
Frenos: accionamiento a pedal, individual o conjunto en ambas ruedas. Mecánico a disco múltiple seco, totalmente blindado.
Dirección: hidrostática directa sobre puntas de eje trasero. Actúa aún con motor detenido.
Cilindro trillador: de alta inercia 515 mm de diámetro - 1,44 M de largo. Peso (kg): 320.
Variador de cilindro: accionado hidráulicamente. Rango de trabajo (RPM): 500 a 1300.
Cóncavo: 10 barras para cosecha fina y gruesa, abertura de cóncavo y cilindro regulables desde la cabina. Opcional: de 5 barras con dientes para arroz y porotos.
Ventilador de limpieza: caudal variable por poleas intercambiables (780, 910, 1060 y 1160 RPM), con alimentación de aire en el centro ventilador.
Zaranda de 1° limpieza: superficie de 2,00 m2 con cuatro regulaciones independientes. La cuarta sección permite la separación de granos vestidos para retorno al cilindro.
Embocador: universal, de acople rápido con piso de chapa perforada a tajos para cosecha gruesa y chapa ciega para cosecha fina.
Zaranda 2° limpieza: superficie de separación 1,66 m2. (intercambiable diámetro 5 - 5,75 - 7,50 - 10 - 12 - 14 mm). Opcional: 2,50 m.
Sacapajas: 5 elementos con movimiento alternativo, montado sobre cojinetes a bolillas sellados, superficies de separación 4,80 m2. Con agitador adicional.
Tolva: 3700 kg
Plataforma: ancho de corte 8 surcos y 10 surcos flexibles.
Molinete: 5 paletas de púas paralelas, regulables con doble excéntrico, desplazamiento de avance y retroceso hidráulico 1140mm, diámetro de 0 a 43 RPM continuo con bomba y motor hidráulico.
Caja de cuchilla: de eje inclinado, montado sobre rodillos en baño de aceite 500 RPM y 76 mm de carrera.
Maiceros/girasoleros: de 6 a 8 surcos / de 10 a 12 surcos.
Indicador de altura. Copiador de terreno. Carro porta plataforma: de un eje. Triturador de paja: esparcidor de granza.
Neumáticos delanteros/traseros: 23,1''x30'' de 10 telas / 12,4''x24'' de 6 telas.
Tanque de combustible (litros): 320
Peso con embocador (kgs): 7470. Esparcidor de granza. Triturador de paja.
Sistema eléctrico: 24V. Batería: 2x12V 135Ah. Alternador:

sábado, 9 de septiembre de 2017

Vassalli 2-18

Cosechadora de color azul o una tonalidad azul clara/celeste, poco difundida y completamente olvidada debido al éxito de la Ideal 3-16 y al posterior surgimiento de la 4-17. Supo ser una máquina con gran desarrollo y avances técnicos para la época, lo cual quizá se pueda entender también como una frustración para el fabricante santafesino debido a que el mercado aún no aceptaba ni estaba preparado.
Esto, se justificaba en una mayor capacidad de trilla y limpieza, junto con una transmisión más grande que los demás modelos de Vassalli y la competencia en general. La publicidad de la izquierda, de agosto de 1966, tímidamente la menciona, aunque la imagen corresponda en realidad a la Ideal 3-16.
Como dato informal y no corroborado, para aquel momento serían apodadas "paloma" (como recordando apodos referidos de modelos anteriores al mejor estilo "Pluma", "Mosquito", etc).
Quizá el opcional más interesante haya sido el de la cabina panorámica de amplia superficie vidriada para el operador, algo no tan común en aquellos momentos.

Lugar de fabricación: Firmat, departamento General López, Provincia de Santa Fe.

Inicio de fabricación: ¿circa 1964?
Fin de fabricación: ¿circa 1969?
Origen: Argentina

Motor: Deutz F6L514
Ciclo: Diesel 4 tiempos
Cilindrada (cc): 7980
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 110 x 140
Potencia (HP DIN / KW): 102 / 76,06
Régimen (r.p.m): 1800
Par Motor (mKg DIN @ RPM): 46 @ 1200
Relación de compresión: 19,2:1
Combustible: gas oil
Sistema de combustible: inyección indirecta
Bomba inyectora: Bosch lineal
Filtro de gasoil: dos elementos filtrantes tipo Bosch.
Filtro de aire: baño de aceite con pre separador centrífugo.
Tracción: 2WD delantera
Embrague: monodisco en seco de 11" de diámetro
Transmisión: sistema monoblock en baño de aceite Engranajes: de cromo-níquel cementados
Velocidades: 4 hacia adelante + 1 hacia atrás.
Palieres: flotantes.
Frenos: hidráulicos en ambas ruedas motrices.
Freno de estacionamiento: manual
Variador de velocidad: a poleas y correas autodesplazables.
Gama de velocidades hacia adelante (progresivo 1500 a 30000 Mph)
Control: Hidráulico
Plataforma: de 18 pies de capacidad de corte.
Control, de plataforma: hidráulico.
Límite mínimo / máximo de altura (M): 0,05 / 1,40
Sin fin: de tipo flotante.
Control de molinete: hidráulico.
Cilindro: de barras tipo inglés.
Ancho / diámetro (M): 1,16 / 0,51
Cantidad de barras: 8v
Velocidades (RPM): 530 - 660 - 1030 - 1300
Con engranajes intercambiables: 23 Z - 29 Z - 36 Z.
Sacapajas: cantidad 5
Montado sobre: rodamientos autolubricados.
Área útil de separación (cm2): 27000
Zaranda 2° limpieza: sistema regulable en 3 secciones
Con compartimiento: de retorno
Área de separación (cm2): 11625
Depósito de granos (kg): 2000.
Sin fin de descarga: lateral, de 25 cms de diámetro, reclinable.
Embrague: hidráulico. Comando embrague: directo de motor.
Elevador principal: con zaranda cambiable para descarga de tierra y malezas.
Toma de potencia "VASSALLI": sistema doble mando
Dirección: ruedas direccionales traseras comandadas hidráulicamente.
Rodado delantero / trasero: 14,9x28" / 600x16"
Sistema eléctrico: 12V. Batería: 2x6V.

ABASTECIMIENTOS
Tanque de combustible (litros): 125
Carter aceite motor (litros): 18
Circuito de refrigeración (litros): 34,5
Transmisión y sistema hidráulico (litros): 35

DIMENSIONES
Ancho de trocha delantera (mm): 2100
Ancho de trocha trasera (mm): 900
Peso con equipo estándar (kg): 4200

sábado, 15 de abril de 2017

Vassalli Axial V870


Cabina:  De última generación. Estructura sólida y compacta. Confortable, ergonómica y de óptima visibilidad Pantalla de 10,4” táctil. Ajuste directo de las funciones de la cosechadora, administración de alarmas, control de productividad y de monitoreo. Consola y joystick con tecnología CAN-BUS que permite controlar todas Ias funciones de Ia máquina.
Asiento del conductor con suspensión neumática y regulación eléctrica. Asiento de acompañante.
Kit de cámaras de video para operaciones de retroceso y descarga de tolva. Climatizador frio-calor.
Espejos retrovisores de accionamiento eléctrico. Sistema de refrigeración de alimentos/bebidas incorporado
Agricultura de percision:
Equipada con monitor de rendimiento. Opcional: piloto automático hidráulico comandado por el servo de dirección.
Sistema electrico/Iluminacion:
Sistema eléctrico de 24V - 6 faros de trabajo LED gran angular y dos LED de largo alcance en Ia cabina, y tres faros de trabajo en el tanque de granos y tubo de descarga. - 5 faros LED para mantenimiento distribuidos en la máquina.

Lugar de fabricación: Firmat, departamento General López, Provincia de Santa Fe.

Inicio de fabricación: 2013
Fin de fabricación: 20XX
Origen: Argentina


Motor: Scania Diesel de 6 cilindros, turbo post-enfriado.
El aire de enfriamiento del motor ingresa a través de un cesto rotativo auto-limpiante, evitando así el ingreso de partículas que puedan obstruir el radiador.
Cilindrada de 13 litros.
Potencia de 400 HP a 1800 RPM
Booster de 50 HP disponibles en el momento de descarga del tanque de granos.
EI sistema de inyección se basa en inyectores unitarios controlados electrónicamente.

Transmision: Hidrostática, asistida por una bomba hidráulica de caudal variable y motor hidráulico, ambos de pistones axiales. El motor hidráulico está acoplado en forma directa a Ia carcaza de transmisión de tipo monoblock. Tres (3) marchas de avance y Tres (3) de retroceso. Reductores finales del tipo de cascada de engranajes con palieres flotantes externos. Selectora de marchas con comando electrohidráulico.

Frenos: De servicio: A discos con cáliper de accionamiento hidráulico independiente.
Con compensador para ambas ruedas. De estacionamiento: A disco con cáliper de accionamiento hidráulico.

Direccion: Hidrostática, con cilindro central de doble acción en el eje trasero.

Eje trasero: Motriz de accionamiento hidrostático marca Mud Hog, Con motores hidráulicos individuales en cada rueda trasera. Se conecta mediante una electroválvula. Sistema de bloqueo que evita el patinaje individual de Ias ruedas traseras. De diseño reforzado, con perno central de gran dimensión embujado en bronce optimizando el pivotea del eje.

Neumaticos: Delantero: 900/60 R32; Traseros: 28L-26 - Opcional: Duales 20,8 x 42

Desparramador integral:  El mismo Realiza todo el manejo y distribución de los residuos post-cosecha provenientes del rotor y de la caja de zaranda. Posee dos discos que giran en sentido opuesto accionados por motores hidráulicos. La velocidad de giro de los mismos es de 100 a 550 RPM. Además cuenta con deflectores que permiten la distribución de los residuos
en todo el ancho de corte de Ia plataforma. Poseen regulación angular y un sistema de rieles que le permite el deslizamiento hacia Ia cola de Ia máquina. Optimo acceso para tareas de inspección y mantenimiento.

Embocador: Posee reversor hidráulico de alimentación. Equipado con cuatro cadenas alimentadoras y sistema trampa de piedras. Ancho 1435 mm. Nuevo sistema basculante con centro de giro virtual accionado por dos cilindros hidráulicos, otorgando a todo el conjunto una respuesta precisa y efectiva.

Tanque de combustible: Capacidad de 1200 Its para trabajar Ia jornada completa sin necesidad de reabastecimiento. Con indicador de nivel en tablero y alarma indicadora de reserva.

Peso: Con embocador 17.050 kg.




martes, 11 de octubre de 2016

Anexo: Vassalli 900 JMR

Como la Vassalli 900 tuvo su versión brasilera, la J.M.R. argentina también.
Con muy pocas diferencias mecánicas y estéticas, lo interesante venía por el lado de la tracción.
Además de la tracción convencional, tenía una muy interesante versión semioruga (con orugas "super dimensionadas" en el eje motriz delantero y ruedas convencionales en el directriz trasero), que según el fabricante "era ideal para la cosecha en terrenos húmedos y/o pantanosos".
Excepto este diferencial, según el folleto de la época "mantenía las mismas especificaciones técnicas de la 900 JMR común, como así también su rendimiento".
Agradecimiento especial a Giovani de Bortoli Pagnoncelli.

Lugar de fabricación: Rio Grande do Sul, Brasil.

Inicio de fabricación: 1976
Fin de fabricación: 1980
Origen: Argentina / Brasil

Motor: MWM D 225-6
Ciclo: Diesel 4 tiempos
N° cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 100 x 120
Cilindrada (cm3): 5658
Potencia (CV): 130
Relación de compresión: 18 a 1
Orden de inyección: 1-5-3-6-2-4
Sistema de combustible: inyección directa
Bomba inyectora: Bosch PES 6A800
Combustible: gas oil
Lubricación: forzada, mediante bomba de engranajes
Filtro de aceite: micro filtro sobre circuito principal.
Refrigeración: agua, por radiador

Motor: Perkins A6-357.2, válvulas a la cabeza
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5850
Diámetro x Carrera (mm): 98,4 x 127
Potencia (HP): 108 a 2800 r.p.m.
Par motor (kgm): 38 a 1250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Combustible: Gas oil
Orden de encendido: 1-5-3-6-2-4.
Filtro de aire: seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Filtrado de gasoil: trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.

Tracción: 2WD delantera
Embrague: monodisco en seco de 11'' de diámetro.
Reductor de velocidad: acoplable sobre puntas de ejes motrices. Tipo epicicloidal.
Transmisión: monoblock-caja de cambios con 3 velocidades hacia adelante y 1 hacia atrás, palieres flotantes.
Toma de Fuerza: Doble mando SAE 3.
Variador de velocidad: de tipo de poleas autodesplazables, accionamiento hidráulico.
Gama de velocidades progresivo hacia delante de 920 a 11000 mts/h con juego de intermediarios de alta velocidad de 1630 a 19500 mts/h.
Ventilador de limpieza: de caudal variable por poleas intercambiables 620-700-800 rpm.
Sacapajas: de cuatro elementos, montado sobre cojinetes a bolillas. Superficie (m2): 2,8.
Zaranda de primera limpieza: regulable entre secciones independientes. Superficie (m2): 1,35
Zarandas de segunda limpieza: perforada con agujeros de 5-5,75-6,5-8-12 mm opcionales 2,5-14 mm intercambiables. Superficie de separación (m2): 1,06.
PLATAFORMA
Anchos de corte: 4,99 - 4,31 m - 3,83 m
Control hidráulico: con alturas que oscilan de 5 a 140 cm.
Molinete articulado: una particularidad de este mecanismo radica en el hecho de que puede trabaja bajo tres alternativas:
- a) Como molinete fijo y con púas inclinables (completo como se provee).
- b) Como molinete fijo (quitando las barras porta púas)
- c) Como molinete con púas inclinables (quitando las paletas de madera).
Cilindro trillador a barras: régimen regulable por piñones intercambiables de 530 a 1300 rpm. 90 cm de ancho - 51 cm de diámetro 8 barras porta púas.
Cóncavos: 8 barras con separación entre alambre de 5,7 mm. para cosecha fina.
De 8 barras con separación entre alambres de 16 mm para cosecha gruesa.
De 5 barras con púas para cosecha de arroz, porotos, etc.
Freno: a pedal, hidráulico, accionamiento individual o conjunto.
Freno de estacionamiento: mecánico, sobre la transmisión.
Dirección: hidráulica, sistema hidrostática.
Neumáticos delanteros//traseros: 23,1''x26'' 8 telas // 8,3/8-24, 4 telas o 9.5/9-24 4 telas.
Tolva de granos: 1200 kg de capacidad.

DIMENSIONES
Ancho sin plataforma de corte (mm): 3035
Ancho con plataforma de corte (mm): 4400
Largo sin plataforma de corte (mm): 6500
Largo con plataforma de corte (mm): 7800
Altura total con 23,1x/18x16 (mm): 4100
Peso aproximado c/ plataforma de corte (kg): 5740
Peso aproximado s/ plataforma de corte (kg): 4770

domingo, 9 de octubre de 2016

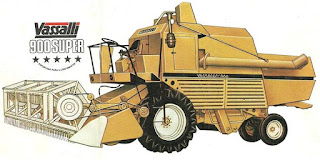

Anexo: Vassalli 900 Super (brasilera)

Un contribuyente asegura: "Presentaba muchos cambios: era la única Vassalli amarilla y además tenía otra matricería. Era una locura como andaba al lado la nacional. Es más, vos si sacabas la pintura amarilla, abajo era roja.
Otro contribuyente: "Época de Martínez de Hoz, no entraron muchas creo que unas 20 al país (acá se vieron pero con cabina, otras muy pocas sin cabina).
En un momento le convenía traerla de allá para Argentina por los costos, era mucho mas barata fabricarla en Brasil que fabricarla en Firmat".
Incluso, la máquina de la imagen tenía ese molinete "para alivianar el corte de la cuchilla y la entrega al sin fin en la cosecha de sorgo; los fabricaban Bischin en San Francisco y Bellini en San Carlos".
Como equipamiento opcional, ofrecían plataforma de mijo de 3 surcos de 1 metro de separación, picador de paja y la versión arrocera: semioruga o cubiertas arroceras 23,1/18x26", cilindro batidor de dientes, cóncavo de dientes y plataforma embolsadora.
Agradecimiento especial: Giovanni de Bortoli Pagnoncelli (Brasil).

Lugar de fabricación: Rio Grande do Sul, Brasil.

Inicio de fabricación: 1976
Fin de fabricación: 1980
Origen: Argentina / Brasil

Motor: MWM D 225-6
Ciclo: Diesel 4 tiempos
N° cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 100 x 120
Cilindrada (cm3): 5658
Potencia (CV): 130
Relación de compresión: 18 a 1
Orden de inyección: 1-5-3-6-2-4
Sistema de combustible: inyección directa
Bomba inyectora: Bosch PES 6A800
Combustible: gas oil
Lubricación: forzada, mediante bomba de engranajes
Filtro de aceite: micro filtro sobre circuito principal.
Refrigeración: agua, por radiador

Motor: Perkins A6-357.2, válvulas a la cabeza
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5850
Diámetro x Carrera (mm): 98,4 x 127
Potencia (HP): 108 a 2800 r.p.m.
Par motor (kgm): 38 a 1250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Combustible: Gas oil
Orden de encendido: 1-5-3-6-2-4.
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Filtrado de gasoil: trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación

Tracción: 2WD delantera
Embrague: monodisco en seco de 11'' de diámetro.
Caja de velocidades: en un solo cuerpo con diferencial, frenos y reductores.
Velocidades: 3 adelante (2 de trabajo, 1 de traslación) + M.A.
Bloqueo en el diferencial. Ambas ruedas motrices con reductor epicicloidal en baño de aceite
Variador de velocidad de tracción: poleas autodesplazables, accionamiento hidráulico. Gama de velocidades hacia adelante progresivo de 1500 a 26000 m/h y marcha atrás de 1500 a 6000 m/h.
Freno individual mecánico, a discos, totalmente blindado.
Frenos: accionamiento a pedal, individual o conjunto en ambas ruedas de tipo mecánico. A discos múltiples, secos, totalmente blindados
Dirección: hidrostática sobre las puntas de eje traseras. Actúa aún con motor detenido.
Plataforma: 13-16 o 17 pies de ancho de corte.
Control hidráulico: con alturas de corte de 50 a 1200 mm.
Molinete fijo: dientes de alambre, regulable en altura por accionamiento hidráulico, desplazamiento horizontal mecánico.
Gama de revoluciones: 26-29-31-33-38 o 45 revoluciones por minuto.
Cóncavo: en 2 versiones de 8 barras, con pequeña separación entre alambres para cosecha fina y mayor separación para cosecha gruesa. Abertura entre cóncavo y cilindro regulable desde la cabina.
Ventilador de limpieza: de caudal variable por poleas intercambiables de 750 a 1200 RPM.
Zaranda de 1° limpieza: regulable en tres secciones independientes, una cuarta sección regulable permite la separación de granos vestidos para retorno al cilindro. Superficie (m2): 3,04.
Zarandas de 2° limpieza: perforadas con diámetro de 5 - 5,75 - 6,50 - 9 - 12 y 14 mm. Opcional: 2,50 mm. Superficie de separación: 1,22 m2.
Toma de potencia: SAE N° 3, permite comandar en forma individual la tracción de las ruedas motrices y los mecanismos de trilla.
Sacapajas: de 4 elementos, de cuatro saltos cada uno, construidos en chapa estampada y montados sobre cojinetes a bolillas. Superficie de separación (m2): 3
Cilindro trillador a barras: régimen regulable por piñones intercambiables de 520 a 1300 RPM. De 90 cm de ancho, 51 de diámetro, 8 barras estriadas.
Tolva granera (litros): 2400
Rodado delantero/trasero: 18,4/15x30" 30AS 6 telas / 750x18 6 telas.
Sistema eléctrico: 12V. Batería: 2x6V. Alternador: 14V 17A

ABASTECIMIENTOS
Tanque de combustible (litros): 165
Líquido refrigerante (sin radiador) (litros): 8,4
Aceite motor en cárter marca superior / inferior (litros): 13 / 7

DIMENSIONES Y PESO
Largo, sin plataforma de corte (mm): 2850
Largo total para transporte, con plataforma de corte (mm): 4200
Altura total, con 18,4/15x30 (mm): 3100
Altura libre sobre el suelo (mm): 450
Peso con motor Diesel 6 cilindros (kg): 5100

sábado, 20 de agosto de 2016
