Tortone Max 160/ Max 220

Excavadora a orugas con cabina panorámica de amplia superficie vidriada tonalizada, puertas laterales pivotantes y parabrisas con limpiaparabrisas.
Las ventanillas delanteras y traseras eran del tipo pivotante, para permitir la correcta ventilación y mayor comodidad para el operador.
El puesto de comando está equipado con comandos servo-asistidos hidráulicamente; vidrio anterior superior rebatible, doble sistema de limpiaparabrisas, cabina montada sobre silentblock, que aísla las vibraciones de la estructura.

Lugar de fabricación: Córdoba, departamento Capital, provincia de Córdoba.

Inicio de fabricación: 198X?.
Fin de fabricación: 199X.
Origen: Argentina

Motor: FIAT
Ciclo: Diésel 4 tiempos
Sistema de combustible: inyección directa
Bomba lineal Bosch de 4 salidas
Filtro de combustible: unidad sellada
Combustible: gas oil
Lubricación: forzada, mediante bomba de engranajes
Filtro de aceite: filtro de malla en la aspiración de la bomba y unidad sellada recambiable
Filtro de aire: en baño de aceite, con prefiltro centrífugo.
Refrigeración: circulación forzada de agua por bomba centrífuga.
Brazo: de tipo Boom simple. Alcance (mts): 5,82.
Circuito hidráulico: alimentado por bomba doble de pistones axiales de caudal variable con sistema de regulación automática constante por suma de presiones.
Cuchara retro, cucharas con descarga por el fondo con comando hidráulico para la versión frontal.
Brazos construidos en acero especial TI y con refuerzo en zonas críticas
Reductores: de traslación y rotación reforzados y totalmente sellados.
Circuito hidráulico: doble filtrado y refrigeración mediante turbina axial.
Sistema eléctrico: 12V. Batería: 2x6V. Arranque: 3,50CV acoplamiento automático del piñón.
Alternador: Bosch, regulador transistorizado incorporado o externo potencia máxima 400W 28A.

CAPACIDADES 160 / 220
Balde (m3): 0,75 / 0,93
Peso (kg): 22000
ABASTECIMIENTOS
Tanque de combustible (litros): 196
Tanque de Aceite Hidráulico (litros): 115
Circuito Hidráulico Total (litros): 195

domingo, 27 de noviembre de 2016

Deutz A 52

Tractor de pequeño tamaño, útil para pequeñas explotaciones como granjas, quintas, frutales, viñas, etc.
Siendo así, una suerte de versión potenciada del A46.
Aparecido a mediados de la década del 70', pudo ser un relevo válido, pero no tuvo el éxito y la difusión necesaria.
Apelaba al motor más pequeño de la serie 2114, el cual proporcionaba mayor potencia a mayor régimen.
Agradecimiento especial por la colaboración a Edwin de Feijter (Países Bajos).

Lugar de fabricación: Haedo, partido de Morón, Provincia de Buenos Aires.

Inicio de fabricación: 1976
Fin de fabricación: 197X
Origen: Argentina

Motor: F2L2114
Ciclo: Diesel 4 tiempos
Cilindrada (cc): 2900
N° de cilindros: 2 en línea, verticales
Diámetro x carrera (mm): 120 x 140
Potencia (HP DIN / KW): 50
Régimen (r.p.m): 1800
Par Motor (mKg DIN):
Combustible: gas oil
Orden de inyección: 1-2
Sistema de combustible: inyección directa Bosch
Presión de inyección (kg/cm2): 175 a 180
Filtro de aceite: descartable, de unidad sellada
Lubricación: circulación forzada c/ radiador de aceite incorporado.
Filtrado de gasoil: filtro primario (de fieltro tubular y secundario, de papel celulósico.
Tracción: 4x2 trasera
Embrague: bidisco en seco para toma de potencia continua de accionamiento mecánico
Caja de velocidades: a engranajes rectos. Con alta y baja.
Velocidades: 6 adelante + 2 M.A.
Eje delantero: pendular con trocha variable.
Eje trasero: dos palieres alojados en cañoneras.
Dirección: Ross ZF de sin fin con dedo guiador
Rodado bajo delantero 550x16'' y traseros: 13,6x12-28''.
Rodado alto delantero: 600x16'' y traseros: 12,4x11-38''.
Freno: a campanas en la maza de las ruedas traseras
Freno de mano: con actuación sobre el mismo freno.
Diferencial: engranajes rectos con corona reductora.
Barra de tiro: oscilante y fijada bajo la caja de transmisión
Peso en orden de marcha (Kg): 2100 kg.
Toma de potencia: 558 RPM
Sistema eléctrico: 12V. Batería: 2x6V. Dinamo: Arranque: 12V 4CV.

Capacidades:
Tanque de combustible (litros): 36
Aceite (litros): 6
Caja y diferencial (litros): 15
Filtro de aire (litros): 0,8
Caja de dirección (litros): 0,5

Deutz A 72

Casi desconocido modelo de tractor, aparecido en la segunda mitad de los setenta.
Mediaba entre el A65 con el A85, ya con el motor de la serie 2114, con un mayor régimen.
Combinaba elementos mecánicos de ambos modelos.
Protagonizó la tapa del primer ejemplar de la revista institucional "Agromundo", editada por La Cantábrica.
Resultaba ideal tanto para aplicaciones agrícolas como viales.
Agradecimiento por la colaboración a Edwin de Feijter (Países Bajos) y Tadeo Buratovich (Arequito - Santa Fe).

Lugar de fabricación: Haedo, partido de Morón, Provincia de Buenos Aires.

Inicio de fabricación: 1976
Fin de fabricación: 1979
Origen: Argentina

Motor: F3L2114, 5 cojinetes de bancada
Ciclo: Diésel 4 tiempos
Cilindrada (cc): 5816
N° de cilindros: 3 verticales en línea, pistones metal ligero
Diámetro x carrera (mm): 120 x 144
Potencia (HP DIN / kW @ RPM): 71 @ 1800
Par Motor (mKg DIN): 26,8
Régimen (r.p.m): 1400 a 1600
Sistema de combustible: inyección directa lineal
Bomba inyectora: Bosch con regulador
Filtro de gasoil: doble, filtro primario y secundario.
Filtro de aire: en baño de aceite con predepurador
Filtro de aceite: cartucho de flujo total
Refrigeración: aire, por turboventilador axial.
Filtro de aceite: descartable, de unidad sellada
Lubricación: por circulación forzada.
Orden de encendido: 1-3-2
Combustible: gas oil
Tracción: 4x2 trasera
Embrague: Wobron licencia Fichtel & Sachs monodisco en seco o embrague doble.
Transmisión: a engranajes rectos en baño de aceite con anillas de acople
Caja de velocidades: 8 adelante + 2 M.A. con alta y baja.
Diferencial: reductores a través de coronas dentadas, palier fijo con apoyo en la punta del palier.
Eje delantero: pendular, registrable en su trocha de 57 cm de despeje sobre el suelo.
Eje trasero: 2 cañoneras embridadas en la caja con trochas extensibles.
Trocha delantera variable.
Árbol toma de potencia: 1-3/8" a 558 RPM y 1800 RPM de motor
Barra de tiro: oscilante y variable con dos posiciones en altura.
Freno: en árbol intermedio a zapatas c/ accionamiento mecánico.
Freno de mano: con actuación sobre el mismo freno.
Dirección: servo asistida accionada por correa y comando hidráulico lateral.
Neumáticos delanteros -- traseros: 7.50x20" 6 telas -- 18.4/15x34" 6 telas.
Sistema eléctrico: 24V. Batería: 2x12V 135Ah. Alternador: 24V 28A. Arranque: 24V 4CV.

Capacidades
Tanque de combustible (litros): 72
Carter aceite motor (litros): 9,75
Aceite de transmisión (litros): 60
Agua de lastre (kg): 614

Pesos
Peso sin lastre (Kg): 2750
Peso total lastrado (Kg): 3798

viernes, 25 de noviembre de 2016

Agrale BX 6180

El modelo más potente de la Línea 6000 de tractores agrícolas.
Como curiosidad, mantenía la denominación de los 90's utilizada en aquellos tractores Deutz rebautizados como Agrale.
Según la empresa: "Presentan un conjunto equilibrado y robusto, garantizando bajo costo de mantenimiento, gran comodidad para el operador y excelente desempeño en operaciones severas".
Su equipamiento contaba con: indicador de nivel de combustible, indicador de temperatura da agua do motor, con luz indicadora de sobre temperatura, tacómetro con horímetro e luces indicadoras de: presión de aceite de motor, presión de aceite de la transmisión, restricción de filtro de aire, TDP desactivada, luz alta, carga da batería y freno de estacionamiento.
Proyectado para atender diferentes necesidades de los medianos y grandes productores, principalmente en el segmento de granos, algodón y caña de azúcar.
Tuvo su presentación en la Agroactiva de 2014 realizada en Cañada de Gómez (ver foto, abajo, lateral).
En 2022 recibió un nuevo motor Perkins, en sustitución del MWM.

Lugar de fabricación: Mercedes, Partido de Mercedes, Provincia de Buenos Aires.

Inicio de fabricación: julio de 2013
Fin de fabricación: 20XX
Origen: Brasil

Cabina cerrada (sí/no): Si (opcional)
Aire Acondicionado (si/no): Si

MOTOR: MWM TD 229 EC6 Turbo
Ciclo: Diésel 4 tiempos
Aspiración: Turboalimentado
Nº de cilindros: 4 verticales en línea
Cilindrada (cm³): 5883
Potencia Máxima - NBR ISO 1585: 168 CV (123,5kW) a 2.300 rpm
Torque máximo - NBR ISO 1585: 57 kgf.m a 1.500 rpm
Refrigeración: a agua mediante circulación forzada
Filtro de aire: tipo seco
Sistema de Inyección: Pistones en línea Bosch
Combustible: Gas oil

MOTOR: Perkins 11060-70TA
Ciclo: Diésel 4 tiempos
Norma antipolución: MAR I / TIER III
Aspiración: Turboalimentado y post enfriado
Nº de cilindros: 6 verticales en línea
Cilindrada (cm³): 7013
Potencia (CV / kW @ RPM): 152,3 / 112 @ 2200
Torque (Nm @ RPM): 672 @ 1100
Sistema de Inyección: directa
Bomba inyectora: Delphi rotativa
Combustible: Gas oil

TOMA DE POTENCIA - Independiente
Acoplamiento (Número de ranuras) / Diámetro: 6 y 21 / 35 mm (1-3/8”)
Rotación Nominal / Accionamiento: 540 a 2030 rpm de motor y 1000 a 2000 rpm de motor / electrohidráulico
Potencia Máxima - NBR ISO 1585 ni
EMBRAGUE: mecánico. Cantidad de discos: monodisco en seco
Diámetro: 360 mm. Material: cerámico
TRANSMISIÓN: manual full synchron
Número de marchas: 12 hacia adelante y cuatro hacia atrás
Velocidades (reducidas): 4,0 (mín) / 32,3 (máx)
Velocidades (simples): Tabela ao lado
Velocidades (marcha atrás): Tabela ao lado
Opcional: K45 (Levante hidráulico)
Bloqueo: mecánico por pedal y retroceso automático
Eje delantero: Diferencial central autoblocante
SISTEMA HIDRÁULICO
Presión: 180 kgf/cm². Caudal continuo: 74 l/min
Sistema hidráulico: 51 l/min
Total: 125 L/min a 2300 rpm
Controles: Posición, esfuerzo e mixto
Enganche: 3 Puntos - Categoría II
Capacidad levante (kg): 4000
Nº de válvulas control remoto: Comando doble (6 vias).
FRENOS: disco en baño de aceite. Accionamiento: mecánico
Freno Estacionamiento Engate Manual
DIRECCIÓN: Hidrostática
RODADOS
Delanteros standard: 18.4 – 26"R1
Traseros standard: 24.5 – 32" R1
Rodados Opcionales:
Cubiertas arroceros 14.9 - 28 R2 / 23.1 - 30 R2
Rodado Simples Cultivador 18.4-26/20.8-38
Rodado duplo 18. 4-26R1-20.8-38R1
Rodado delantero 16.9-30 R1
Rodado 14.9-28R1/23.1-30R1
SISTEMA ELÉCTRICO Batería: 1x12V 135Ah
Alternador: 14V 90A Motor de Arranque: 12V 3kW
CAPACIDADES
Tanque de Combustible (litros): 280
Cárter del Motor (litros): 13,5
Transmisión (litros): 100
Sistema hidráulico (litros): 21,0 / 29,0 (S/ K45)
Sistema de Refrigeración (litros): 21
DIMENSIONES
Largo (mm): 4930
Ancho (mm): 2890
Altura (mm): 3110
Entre ejes (mm): 2770
Vano libre (mm): 430
Radio de giro libre/frenado (mm): 6900 / 5900
Calibre - Delantero (min / max) - mm: 1600 / 2270
Calibre - Trasero (min / max) - mm: 1650 / 2270
PESOS
Peso de embarque (kg): 6860
Peso operacional (kerb weight) (kg): 6800 (sin cabina)

Agrale BX 6150

Tractor intermedio entre los tres modelos fabricados en el país.
Representó un alto grado de integración nacional es el rasgo diferencial de esta familia de productos dado que a la transmisión, el eje delantero y otros componentes producidos en el país, se agrega el motor que es fabricado por MWM en su recién remodelada fábrica en Jesús María, Provincia de Córdoba.
Según la empresa: "Presentan un conjunto equilibrado y robusto, garantizando bajo costo de mantenimiento, gran comodidad para el operador y excelente desempeño en operaciones severas. Son modelos proyectados para atender diferentes necesidades de los medianos y grandes productores, principalmente en el segmento de granos, algodón y caña de azúcar".
Su equipamiento contaba con: Indicador de nivel de combustible, indicador de temperatura da agua do motor, con luz indicadora de sobretemperatura, tacómetro con horímetro e luces indicadoras de: presión de aceite de motor, presión de aceite en la transmisión (no funcional), restricción de filtro de aire, TDP desactivada, luz alta, carga da batería, freno de estacionamiento.
Disponible en dos versiones: CH y SH.

Lugar de fabricación: Mercedes, Partido de Mercedes, Provincia de Buenos Aires.

Inicio de fabricación: julio de 2013
Fin de fabricación: 20XX
Origen: Brasil

Cabina cerrada (sí/no): Si (opcional)
Aire Acondicionado (si/no): Si

MOTOR
Marca: MWM TD 229 EC6 Turbo
Ciclo: Diésel cuatro tiempos
Nº de cilindros: 4 verticales en línea
Cilindrada (cm³): 5883
Aspiración: Turboalimentado
Refrigeración: a agua mediante circulación forzada
Sistema de Inyección: Pistones en línea Bosch
Potencia Máxima - NBR ISO 1585: 140 CV (103kW) a 2.300 rpm
Torque máximo - NBR ISO 1585: 50 kgf.m a 1.500 rpm
Combustible: Gas oil
TOMA DE POTENCIA Tipo Independiente
Acoplamiento (Número de ranuras) / Diámetro: 6 y 21 / 35 mm (1-3/8”)
Rotación Nominal / Accionamiento: 540 a 2030 rpm de motor y 1000 a 2000 rpm de motor / electrohidráulico
Potencia Máxima - NBR ISO 1585 124 CV (91,2 kW) a 2.300 rpm de motor
EMBRAGUE: mecánico
Cantidad de discos: monodisco en seco, diámetro 342 mm
Material: cerámico
TRANSMISIÓN: manual
Número de marchas: 12 hacia adelante y cuatro hacia atrás
Velocidades (reducidas): 3,7 (min) / 29,3 (máx.)
Velocidades (simples): Tabela ao lado
Velocidades (marcha atrás): Tabela ao lado
Opcional: K45 (Levante hidráulico)
Bloqueo: mecánico por pedal y retroceso automático
Eje delantero: Diferencial central autoblocante
SISTEMA HIDRÁULICO
Presión: 180 kgf/cm²
Caudal: 53,8 L/min a 2300 rpm
Bomba Comando Doble 4 Vías: 59,6 l/min
Total: 113,4 L/min a 2300 rpm
Controles: Posición, esfuerzo y mixto
Enganche: 3 Puntos - Categoría II Capacidad levante (kg): 4000
Nº de válvulas control remoto: Comando doble (4 vias).
FRENOS: disco en baño de aceite
Accionamiento: mecánico
Freno Estacionamiento Engate Manual
DIRECCIÓN: Hidrostática
RODADOS
Delanteros standard: 14.9 – 28"R1
Traseros standard: 23.1 – 30" R1
Rodados Opcionales:
Rodado arroceros 14.9 - 28 R2 / 23.1 - 30 R2
Rodado cultivadores 14.9 - 28 / 18.4 - 38
Rodado dual 14.9 - 28 / 18.4 - 38
SISTEMA ELÉCTRICO
Batería: 1x12V 135Ah
Alternador: 14V 90A
Motor de Arranque: 12V 3kW

CAPACIDADES
Tanque de Combustible (litros): 280
Cárter del Motor (litros): 13,5
Transmisión (litros): 98
Sistema hidráulico (litros): Conjugado a la transmisión
Sistema de Refrigeración (litros): 21

DIMENSIONES
Largo (mm): 4930 /4740
Ancho (mm): 2490
Altura (mm): 2990
Radio de giro libre/frenado (mm): 5900 /4900
Entre ejes (mm): 2750
Vano libre (mm): 390
Calibre - Delantero (min / max) - mm: 1710 / 2010
Calibre - Trasero (min / max) - mm: 1730 / 2170

PESOS
Peso de embarque (kg): 6000
Peso operacional (kerb weight) (kg): 7834 (sin cabina)

Agrale BX 6110

Compacto y de dimensiones acotadas, es un tractor mediano orientado al agro, la producción azucarera, entre otras actividades.
Según la empresa de origen brasileño: "Presentan un conjunto equilibrado y robusto, garantizando bajo costo de mantenimiento, gran comodidad para el operador y excelente desempeño en operaciones severas. Son modelos proyectados para atender diferentes necesidades de los medianos y grandes productores, principalmente en el segmento de granos, algodón y caña de azúcar".
Su equipamiento contaba con: indicador de nivel de combustible, indicador de temperatura da agua do motor, con luz indicadora de sobretemperatura, tacómetro con horímetro e luces indicadoras de: presión de aceite de motor, presión de aceite en la transmisión, restricción de filtro de aire, TDP desactivada, luz alta, carga da batería, freno de estacionamiento, indicador direccional.
Su presentación se dio en la Agroactiva 2014 realizada en las inmediaciones de la localidad santafesina de Cañada de Gómez, a mediados de 2014 (ver, foto arriba a la izquierda).

Lugar de fabricación: Mercedes, Partido de Mercedes, Provincia de Buenos Aires.

Inicio de fabricación: julio de 2013
Fin de fabricación: 20XX
Origen: Brasil

Cabina cerrada (sí/no): Si (opcional)
Aire Acondicionado (si/no): Si

MOTOR
Marca: MWM TD 229 EC4 Turbo
Ciclo: Diésel cuatro tiempos
Aspiración: Turboalimentado
Nº de cilindros: 4 verticales en línea
Cilindrada (cm³): 3922
Potencia Máxima - NBR ISO 1585: 105 cv (77,2kW) a 2.300 rpm
Torque máximo - NBR ISO 1585: 38 kgf.m a 1.500 rpm
Refrigeración: a agua mediante circulación forzada
Sistema de Inyección: Pistones en línea Bosch
Combustible: gas oil
TOMA DE POTENCIA - TDP Tipo Independiente
Acoplamiento (Número de ranuras) / Diámetro: 6 y 21 / 35 mm (1-3/8”)
Rotación Nominal / Accionamiento: 540 a 2035 rpm de motor y 1000 a 2260 rpm de motor / Mecánico
Potencia Máxima - NBR ISO 1585 89,8 cv (66,0 kW) a 2.300 rpm de motor
EMBRAGUE
Accionamiento: mecánico
Cantidad discos: bidisco en seco
Diámetro: 330 mm. Material: orgánico
TRANSMISIÓN: manual
N° marchas: 12 hacia adelante y 4 hacia atrás
Velocidades (reducidas): 3,3 (mín) / 37,8 (máx)
Opcional: K45 (Levante hidráulico)
Bloqueo: mecánico por pedal y retroceso automático
Eje delantero: Diferencial central
SISTEMA HIDRÁULICO
Presión: 180 kgf/cm²
Caudal: 51,5 L/min a 2300 rpm
Controles: Posición, esforço e misto Enganche: 3
Puntos - Categoría II Capacidad levante (kg): 3000
Nº de válvulas control remoto: Comando doble (4 vias).
FRENOS: disco en baño de aceite. Accionamiento mecánico
Freno Estacionamiento Engate Manual
DIRECCIÓN: Hidrostática
RODADOS
Delanteros standard: 14.9 – 24"R1
Traseros standard: 23.1 – 30" R1
Rodados Opcionales:
neumáticos arroceros 14.9 - 24 R2 / 23.1 - 26 R2
neumáticos agrícolas 14.9 - 24 / 23.1 - 26 R1 14.9 - 24 / 18.4 - 34 R1
neumáticos cultivadores 12.4 - 24 / 13.6 - 38 R1
Rodado dual 12.4 - 24 / 13.6 - 38 R1
SISTEMA ELÉCTRICO
Batería: 1x12V 135Ah
Alternador: 14V 90A
Motor de Arranque: 12V 3kW
CAPACIDADES
Tanque de Combustible (litros): 165
Cárter del motor (litros): 10,5
Transmisión (litros): 45
Sistema hidráulico (litros): 21,0 / 28,0 (S/ K45)
Sistema de Refrigeración (litros): 15,5
DIMENSIONES
Largo (mm): 4475
Ancho (mm): 2400
Altura (mm): 2920
Radio de giro libre/frenado (mm): 5700 /4200
Entre ejes (mm): 2380
Vano libre (mm): 465
Calibre - Delantero (min / max) - mm: 1640 / 2040
Calibre - Trasero (min / max) - mm: 1675 / 1975
PESOS
Peso de embarque (kg): 3545
Peso de operación (kerb weight) (kg): 5345

miércoles, 23 de noviembre de 2016

Tortone TP 10

Pequeño cargador frontal articulado con sistema de dirección de chasis articulados mediante 2 cilindros hidráulicos a doble efecto.
El circuito esta alimentado por una bomba hidráulica a engranajes.
Cuando el régimen de rotación de motor esta al mínimo, el circuito de dirección viene alimentado por una segunda bomba hidráulica auxiliar en modo de consentir un comando rápido a cada régimen de rotación del motor Diesel a través de un dispositivo “Demand valve”.
La bomba auxiliar cuando no es requerida para alimentar el circuito de dirección alimenta el circuito principal de trabajo. El accionamiento del comando se realiza mediante un amplificador de flujo pilotado por la dirección.

Lugar de fabricación: Córdoba, Provincia de Córdoba.

Comienzo Fabricación: 19XX
Término de Fabricación: 19XX
Origen: Italia

Motor: Perkins TA4-203
Ciclo: Diesel cuatro tiempos, válvulas a la cabeza
Cilindrada (cm3): 3333
N° de Cilindros: 4 en línea verticales
Diámetro x Carrera (mm): 91,4 x 127
Relación de Compresión: 17,4:1
Potencia a la polea (HP SAE): 59
Régimen (r.p.m): 2000
Par Motor (mkg SAE @ RPM): 23,5 @ 1000
Orden de encendido: 1-3-4-2
Filtro de aire: tipo seco, elemento primario de celulosa y secundario (interno de seguridad).
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Sistema de combustible: inyección indirecta.
Bomba inyectora: C.A.V. en dos etapas; una a la pre cámara y otra al pistón.
Filtrado de combustible: dos filtros; uno primario y uno secundario, con taza de sedimentación.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, de dos circuitos con bomba, doble termostato y ventilador.
Tracción: 4WD
Mecanismos Wurth
Pala de 1m3
Carga de trabajo 1.8 tn.
Frenos: a disco con pinzas múltiples sobre ambos ejes.
Circuito de freno del tipo hidráulico, alimentado mediante bomba a engranajes a través de un divisor de flujo con doble circuito totalmente independiente para cada eje.
Acumulador de presión que garantiza un adecuado frenado aun con motor parado.
Accionando el pedal de freno, automáticamente se desconecta la transmisión, que vuelve a conectarse apenas se deja de accionar el pedal. Este dispositivo se puede desconectar.
El circuito de emergencia esta realizado mediante una total independencia de los circuitos para los ejes anterior y posterior.
Presión de regulación del circuito de servofreno 70 kg/cm2
El freno de estacionamiento es a tambor con mordaza de expansión montada sobre el eje de salida de la transmisión y actuante sobre las 4 ruedas.
El comando es mecánico con mecanismo de posicionamiento y desacople.
Sistema eléctrico: 12V. Batería: 1x12V 104 Ah. Alternador: 45A. Regulador de voltaje: 14,2V.
Arranque: 2,2 kW; piñón engranado por solenoide, con dispositivo de seguridad accionado por varilla de cambio.

CAPACIDADES
Tanque de combustible (litros): 70
Aceite motor (litros): 7,5
Sistema refrigerante (litros): 15

Tortone TP 19

Pala Cargadora Articulada fabricada bajo licencia Benati Imola (Italia).
Los comandos de la cuchara están servoasistidos hidráulicamente y están compuestos por dos palancas a la derecha del operador.
Levantamiento a 4 posiciones: levantamiento, parada, descenso, flotante. Parada automática de fin de carrera.
Vuelco cuchara a 3 posiciones: llenado, parada y descarga. Posicionador automático de la cuchara regulable.
El cinematismo del comando cuchara es del tipo Z que realiza una fuerza de rotura en el borde de ataque siempre creciente durante la fase de carga hasta un ángulo de aproximadamente 15º a partir de la posición horizontal.
Equipamiento estándar: Alternador 40A. Silenciadores. Contrapeso standard. Bocina. Auto radio.
Cabina con asiento regulable. Instrumental motor. Cuentahoras. Limpiaparabrisas. Iluminación. Patines de 500 mm. Brazo monoblock. Brazo excavador de 1,95 m. Frenos Automáticos a discos. Protección de los motores de traslación. Ganchos de remolque. Caja de herramientas.

Lugar de fabricación: Córdoba, Provincia de Córdoba.

Comienzo Fabricación: 197X
Término de Fabricación: 199X
Origen: Italia

Motor: Perkins AV8-540
Ciclo: Diésel cuatro tiempos
Cilindrada: 8,84 dm3 (8840 Cm3)
N° de cilindros: 8 en V
Diámetro x carrera (mm): 108 x 120
Potencia al volante (CV @ RPM): 185 a 2600
Sistema de combustible: inyección directa
Bomba inyectora: CAV lineal a émbolos
Orden de inyección: 1-8-7-5-4-3-6-2
Filtro de gasoil: prefiltro decantador, 2 filtros primarios en paralelo y 1 filtro secundario de alta capacidad.
Refrigeración: agua; circulación forzada, bomba centrífuga, doble termostato y tanque auxiliar de 10 lts.
Enfriamiento de aceite: por enfriador incorporado al motor.
Filtro de aire: tipo seco con elemento principal y elemento secundario de seguridad.
Equipado con válvula de descarga de polvo e indicador de restricción (en tablero de instrumentos)

Circuito eléctrico: Tensión 24V. Interruptor general de desconexión de batería.
Nº Baterías 2x24V 160 Ah. Alternador con regulador, potencia 500W.
Motor de arranque: potencia 4,5 kW tensión 24V

Convertidor de cupla y transmisión: CLARK 12 HR 28441
Convertidor de alto rendimiento industrial, mono fase, de simple etapa.
Relación de multiplicación: 3,095:1
Transmisión Power shift total, o contra ejes con engranajes siempre en contacto y válvula moduladora.
Nº velocidades en ambos sentidos 4.
Marchas adelante/atrás:                    1º          2º         3º        4º
Velocidad Km/h:                              6          11,5     23,5     37,2
Esfuerzo máximo de tracción kg.  13,725  7,127   3,845   2,209 con neumáticos standard, 20,5x25
Única palanca de comando para la transmisión.
El motor no puede ser puesto en marcha con la transmisión conectada.
Ejes: ZF tipo heavy-duty con reducción epicicloidal
Eje anterior rígido, posterior oscilante
La reducción final puede ser desmontada sin desmontar la rueda o el grupo freno.
Oscilación del eje posterior  +/-  15º por lado. Total 30º
Levantamiento total de la rueda 512 mm
Reducción total anterior 23,4:1
Reducción piñón y corona 5,2:1
Frenos: a disco con pinzas múltiples sobre ambos ejes.
Circuito de freno del tipo hidráulico, alimentado mediante bomba a engranajes a través de un divisor de flujo con doble circuito totalmente independiente para cada eje.
Acumulador de presión que garantiza un adecuado frenado aun con motor parado.
Accionando el pedal de freno, automáticamente se desconecta la transmisión, que vuelve a conectarse apenas se deja de accionar el pedal. Este dispositivo se puede desconectar.
El circuito de emergencia esta realizado mediante una total independencia de los circuitos para los ejes anterior y posterior.
Presión de regulación del circuito de servofreno 70 kg/cm2
El freno de estacionamiento es a tambor con mordaza de expansión montada sobre el eje de salida de la transmisión y actuante sobre las 4 ruedas. El comando es mecánico con mecanismo de posicionamiento y desacople.
Neumáticos:
Standard: 20,5x25/L2
Opcionales: 18,4x34 14T
Para roca: 20,5x25/ L3, L4, L5
Sobre estos neumáticos puede ser montados cadenas antidesgaste o de adherencia.
Sistema de dirección: Chasis articulados mediante 2 cilindros hidráulicos a doble efecto.
El circuito esta alimentado por una bomba hidráulica a engranajes.
Cuando el régimen de rotación de motor esta al mínimo, el circuito de dirección viene alimentado por una segunda bomba hidráulica auxiliar en modo de consentir un comando rápido a cada régimen de rotación del motor diesel a través de un dispositivo “Demand valve”.
La bomba auxiliar cuando no es requerida para alimentar el circuito de dirección alimenta el circuito principal de trabajo.
El accionamiento del comando se realiza mediante un amplificador de flujo pilotado por la dirección.
Articulación de los dos chasis +/- 35º (Total 70º)
Bomba hidráulica de dirección: caudal a 2300 rpm 95 l/min
Presión máxima de ejercicio: 140 Kg/cm2
Bomba hidráulica auxiliar caudal a 2300 rpm 95 l/min
Cilindro de dirección: Diámetro 85 mm  Vástago 45 mm  Carrera 420 mm
Radio de giro, neumático interno 3260 mm
Radio de giro, neumático externo 5800 mm
Radio de giro punto extremo de la cuchara 6262 mm
Circuito hidráulico: alimentado por dos bombas a engranajes (bomba auxiliar mas bomba principal)
La aspiración del aceite hidráulico se realiza desde un tanque de aceite auto presurizado con una válvula de máxima presión y de mínima depresión.
Un distribuidor servo comandado envía el aceite a los elementos de comando.
Bomba principal caudal a 2300 rpm 161 l/min
Bomba auxiliar caudal a 2300 rpm 95 l/min
Máxima presión de ejercicio del circuito 175 Kg/cm2
C/u 2 cilindros de levantamiento del brazo
Diámetro cilindro 140 mm
Diámetro del vástago 70 mm. Carrera 760 mm
C/u 2 cilindros de accionamiento cuchara
Diámetro cilindro 120 mm
Diámetro del vástago 60 mm. Carrera 505 mm
Tiempo de subida del brazo 5,5 seg
Tiempo de descenso del brazo 4,1 seg
Tiempo de descarga de la cuchara 1,56 seg
Comandos servoasistidos hidráulicamente.
El sistema esta dotado de un dispositivo de emergencia para maniobras en caso de parada del motor.
Una bomba independiente alimenta el circuito de servo comandos.
Presión del circuito de servo comandos 25 Kg/cm2.


Datos de servicio:
Capacidad tanque de combustible: 220 lts
Reserva de combustible: 42,6 lts
Capacidad cárter motor: 15 kg
Capacidad radiador: 27 lts
Capacidad aceite de transmisión: 22 kg
Capacidad aceite ejes (Diferencial y reducción): 19 kg
Capacidad tanque de aceite hidráulico: 136 lts.
Capacidad total aceite hidráulico: 168 lts
Capacidad aceite circuito de frenos: 1,5 lts.


Material: Jan Lambrechts (Bélgica)

Tortone TP 19 2.80

Cargador frontal con comandos totalmente servoasistidos hidráulicamente. Dos manipuladores mono palanca comandan los mando de excavación y rotación. Dos pedales basculantes accionan la traslación en ambos sentidos y la contra-rotación de las orugas.
Una palanca de seguridad ubicada a la entrada de la cabina, corta la alimentación total de los accionamientos evitando maniobras indeseadas cuando el operador no está en su puesto de trabajo.
Equipamiento Standard compuesto de silenciadores, contrapeso standard, bocina, auto radio, cabina con asiento regulable, Instrumental motor, cuentahoras, llave de luces, manómetro aceite motor, termómetro aceite de transmisión, limpiaparabrisas, iluminación, patines de 500 mm, brazo monoblock, brazo excavador de 1,95 m, frenos Automáticos a discos, protección de los motores de traslación, ganchos de remolque y caja de herramientas.

Lugar de fabricación: Córdoba, Provincia de Córdoba

Inicio de fabricación: 19XX
Fin de fabricación: 20XX
Origen: Argentina

Motor: Cummins V8-540
Aspiración: natural
Ciclo: Diésel cuatro tiempos
Nro. cilindros: 8 en V
Cilindrada Total (cm3): 8830
Diámetro x carrera (mm): 108 x 120
Potencia: Máxima a 2600 rpm DIN 70020 174.3 CV
Potencia: DIN 6270 B a 2300 rpm 155 CV
Cupla máxima: a 1700 rpm 56.7 Km
Relación de Compresión: 16,5:1
Refrigeración por agua
Consumo específico: 183 r/CVh
Tipo de filtro: seco
Tracción: 4WD
Transmisión: Power Shift con convertidor de torsión de simple etapa monofásico. Palanca única para el comando de la transmisión. Dispositivos de no arranque con marcha conectada. Intercambiador de calor agua-aceite para el aceite de transmisión.
Frenos: Automáticos a discos múltiples en baños de aceite integrados al reductor. Los frenos se desactivan automáticamente al accionar la traslación.
Ruedas tensoras y rodillos con lubricación permanente.
Tensor de orugas con regulación hidráulica. Zapatas de triple arista
Sistema eléctrico: 24V. Arranque eléctrico: 24V. Baterías: 2x12V 160Ah. Alternador: 40A

TIPO DE CUCHARA                   Standard / Materiales 1,5 t/m3 / Materiales 1,2 t/m3 / Roca
Capacidad cuchara colmada (m3)      2,4                     2,9                            3,6                   2,4
Capacidad cuchara al ras (m3)           2,1                    2,54                          3,15                  2,1
Peso de la cuchara (kg)                     1230                  1470                         1573               1400
Dientes (N°)                                         9                                                                                 9

DIMENSIONES                           Standard / Materiales 1,5 t-m3 / Materiales 1,2 t-m3 / Roca
Ancho de la cuchara (mm)                             2650                     /         3250              /     2650
Altura de descarga 45°(mm)            2911    /                      2826                           /     2841
Distancia de descarga 45° (mm)     1054   /                1139                                  /      1124
Largo total pala c/cuchara en tierra (mm)  6922 /                  7042                      /       7022
Largo máximo p/ transporte (mm)     6754  /                       6839                      /         6825
Radio de giro (mm)                            6262  /       6305           /         6585        /          6226
Fuerza rotura (kg)                          13770    /           12375                            /    12575
Máxima carga útil (kg)                   4455    /           4347       /   4301     /     4379
Carga vuelco en línea (kg)            9900   /       9660          /       9557    /    9730
Carga vuelco c/ art 35° (kg)         13750  /     13990      /      14093      /  13920

CAPACIDADES
Tanque de Combustible (litros): 350
Tanque de Aceite Hidráulico (litros): 280
Circuito hidráulico total (litros): 345
Líquido refrigerante (litros): 22
Número de rodillos por lado 9 + 2
Número de zapatas por lado 51
Trocha del carro standard 2.000 mm
Trocha del carro LC 2.200 mm
Ancho de zapatas standard 500 mm
Ancho de zapatas opcionales 700/900 mm
Superficie de contacto al suelo -
Con orugas de 500 mm: 3.61m2
Con orugas de 700 mm: 5.05 m2
Con orugas de 900 mm: 6.50 m2


Material: Jan Lambrechts

Tortone TP12 / TP 12B

Pequeño cargador frontal articulado con sistema de dirección de chasis articulados mediante 2 cilindros hidráulicos a doble efecto. Por arriba del TP 10 y por debajo del TP 19.
El circuito esta alimentado por una bomba hidráulica a engranajes.
Cuando el régimen de rotación de motor esta al mínimo, el circuito de dirección viene alimentado por una segunda bomba hidráulica auxiliar en modo de consentir un comando rápido a cada régimen de rotación del motor Diesel a través de un dispositivo “Demand valve”.
La bomba auxiliar cuando no es requerida para alimentar el circuito de dirección alimenta el circuito principal de trabajo. El accionamiento del comando se realiza mediante un amplificador de flujo pilotado por la dirección.
Disponible en 2 versiones.

Lugar de fabricación: Córdoba, Provincia de Córdoba.

Comienzo Fabricación: 197X
Término de Fabricación: 1998
Origen: Italia

Motor: Perkins 6-354.2
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 5800
Nº de cilindros: 6 en línea
Potencia (CV/RPM): 110 a 2250
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil con trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 4WD
Convertidor: Clark
Mecanismos Wurth
Pala de 1,5 m3
Carga de trabajo 1.8 tn.
Frenos: a disco con pinzas múltiples sobre ambos ejes.
Circuito de freno del tipo hidráulico, alimentado mediante bomba a engranajes a través de un divisor de flujo con doble circuito totalmente independiente para cada eje.
Acumulador de presión que garantiza un adecuado frenado aun con motor parado.
Accionando el pedal de freno, automáticamente se desconecta la transmisión, que vuelve a conectarse apenas se deja de accionar el pedal. Este dispositivo se puede desconectar.
El circuito de emergencia esta realizado mediante una total independencia de los circuitos para los ejes anterior y posterior.
Presión de regulación del circuito de servofreno 70 kg/cm2
El freno de estacionamiento es a tambor con mordaza de expansión montada sobre el eje de salida de la transmisión y actuante sobre las 4 ruedas.
El comando es mecánico con mecanismo de posicionamiento y desacople.
Sistema eléctrico: 12V. Batería: 1x12V 104 Ah. Alternador: 45A. Regulador de voltaje: 14,2V.
Arranque: 2,2 kW; piñón engranado por solenoide, con dispositivo de seguridad accionado por varilla de cambio.

CAPACIDADES
Tanque de combustible (litros): 70
Aceite motor (litros): 7,5
Sistema refrigerante (litros): 15

lunes, 21 de noviembre de 2016

Deutz F1L514

Según referencias: "Igual que su predecesor, el F1L414 , este producto de Deutz estaba dirigido a las pequeñas explotaciones , y mantenía la configuración general (de hecho, sólo diferían el motor y el tren delantero), sumando las mejoras surgidas en las últimas series de aquel, caja de cambios de cinco marchas y mandos de pedal".
El layout del tractor era sin marco, ya que el eje delantero, el motor y la caja de engranajes están unidos directamente entre bridas.
El serie 5, era el primer motor refrigerado por aire que Deutz empleaba en sus tractores, quizás para simplificar la operación y el mantenimiento.
Así, se puede identificar este modelo según su denominación: F-> Fahrzeugmotor (Vehículo motorizado); 1-> Un cilindro; L-> Luftgekühlt (Refrigerado por aire); 5-> Motor serie 5; 14-> carrera de pistón de 14 cm.
Abajo adjuntamos imágenes del folleto alemán, que era idéntico al nacional de aquel momento.
Agradecimiento especial a Edwin de Feijter (Países Bajos) por la colaboración con el material aportado.

Lugar de fabricación (S.I.A.D.A): Cañuelas, partido de Cañuelas, Provincia de Buenos Aires.

Inicio de fabricación: 1953?
Fin de fabricación: 1957?
Origen: Alemania

Motor: F1L514
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 1330
N° cilindros: 1, verticales.
Diámetro x carrera (mm): 120 x 140
Potencia (CV @ RPM): 15 [11,18 kW] @ 1600 RPM
Relación de compresión: 18 a 1
Sistema de combustible: inyección
Combustible: gas oil
Refrigeración: aire, mediante turboventilador
Lubricación: circulación forzada
Tracción: 4x2 trasera
Embrague: tipo F&S K12Z
Caja de velocidades: engranajes en baño de aceite
Velocidades: 5 adelante + M.A.
Velocidades (km/h): 1° 3,2 / 2° 4,5 / 3° 6,0 / 4° 12 / 5° 20. M.A. 3,2
Bloqueo de diferencial.
Freno de mano: actúa sobre la caja de cambios como freno de estacionamiento.
Freno de pie en el eje trasero como freno de conducción y dirección.
Toma de potencia: 540 RPM a 1375 RPM de motor, conexión a la caja de cambios
Polea: diámetro (mm) 225 / ancho (mm) 100 / velocidad (RPM) 1100
Rodado delantero / trasero: 500x16'' / 10-28 AS
Sistema eléctrico: 12V. Batería: 2x6V 70Ah. Dínamo: 12V 130W. Motor de arranque: 1,8CV 12V

PESOS
En vacío (kg): 1345
Total (kg): 1285

ABASTECIMIENTOS
Tanque de combustible (litros): 28
Cárter aceite motor (litros): 4
Caja de velocidades (litros): 15

DIMENSIONES
Longitud (mm): 2510
Ancho (mm): 1600
Altura (mm): 1540
Distancia entre ejes (mm): 1585
Radio de giro (mm): 2700
Distancia al suelo, debajo eje delantero (mm): 400
Ancho de vía trasera (mm): 1240 a 1500

Deutz F2L514

Segundo integrante de la gama de tractores producidos por S.I.A.D.A. y también el segundo de los tres refrigerados por aire (si en ambas categorías, lo clasificamos por potencia del motor).
Su construcción era sin bastidor, en forma de bloque, extensa de torsiones, soporte del eje delantero, motor y caja de velocidades directamente embridados entre sí.
Su consumo de combustible en el promedio anual para todos los trabajos resultantes en la agricultura es de aproximadamente 1,9 kg/h.
Dispositivo de enganche de bastidor oscilante con barra de tracción variable desde 265 hasta 505 mm (con neumáticos traseros 11-28 AS).
Para remolques: boca de tracción giratoria, graduable en su altura de 930 a 960 mm
Equipo eléctrico compuesto de 2 faros delanteros con luz de carretera (amortiguada) y luz de estacionamiento, 1 faro retrovisor, bocina, bujías de incandescencia, teletermómetro con dispositivo de alarma acústica.
Material gentileza de Edwin de Feijter (Terneuzen, Zelanda - Netherlands).

Lugar de fabricación (S.I.A.D.A): Cañuelas, partido de Cañuelas, Provincia de Buenos Aires.

Inicio de fabricación: 1952
Fin de fabricación: 1957?
Origen: Alemania

Motor: F2L514
Ciclo: Diesel 4 tiempos
Cilindrada (cc): 2660
N° de cilindros: 3 en línea, verticales
Diámetro x carrera (mm): 110 x 140
Potencia (HP DIN): 30 @ 1550 RPM
Relación de compresión: 19,2 a 1
Orden de inyección: 1-2
Sistema de combustible: inyección indirecta
Bomba inyectora: Bosch con regulador centrífugo
Filtro de gasoil: dos elementos filtrantes tipo Bosch
Filtro de aire: baño de aceite, pre separador centrífugo.
Refrigeración: aire (turboventilador), correa en "V"
Depurador de aceite lubricante: por filtro de láminas.
Alimentación: cámara de turbulencia L'Orange en tapa de cilindros.
Lubricación: circulación forzada con 2,5 a 4 atm de presión, a 1800 RPM
Filtro de gasoil: tubular de fieltro (prefiltro) 1/2 litro y estrella de celulosa (principal).
Tracción: 4x2 trasera
Engranajes: girando completamente en baño de aceite
Velocidades: 3,5 / 5,8 / 8,3 / 12,0 / 20,0. M.A. 4,4
Eje delantero: telescópico suspendido en soporte de eje delantero (ejecución alta) / o eje de doble ballesta en la ejecución de rueda normal.
Eje trasero: 2 semiejes traseros con cojinetes, acogidos por ambas trompetas de soporte laterales, dispuestas en la transmisión y unidos entre sí. Diferencial: con bloqueo.
Freno de mano: actuando como freno de fijación sobre las ruedas traseras.
Freno de pedal como freno de marcha y dirección, actuando sobre el eje trasero, construido como freno de 3 pedales.
Equipo hidráulico: Bosch con varillaje de acoplamiento en tres puntos.
Polea: 220 mm, 130 mm de ancho, 1550 RPM
Árbol de toma movimiento: 1 3/8" x 75 mm, 570 RPM.
Dirección: ZF
Rodado delantero / trasero: 600x20" AS o 550x16" AS / 11-38 AS o 11-28 AS
Sistema eléctrico: 12V. Batería: 2x6V 112Ah. Dínamo: 12V 130W. Arranque: 2,5HP 12V.

PESOS y CAPACIDADES
Peso total (kg): 1950 resp. 1820 kg con combustible y aceite lubricante.
Fuerza de tracción máxima en el gancho (kg): aprox 2205

ABASTECIMIENTOS
Tanque de combustible (litros): 39
Cárter aceite motor (litros): 5
Diferencial (litros): 72
Caja de velocidades (litros): 20

DIMENSIONES 11-38 AS / 11-28 AS
Largo total (mm): 3280 / 3100
Ancho (mm): 1585 / 1610
Altura (mm): 2410 / 2155
Ancho de vía variable: desde 1264 a 1516 mm, resp. desde 1224 cada 4'' hasta 1924 mm.
Distancia entre ejes (mm): 1950 resp. 1920.
Espacio libre por encima del suelo: 510 mm resp. 610 mm debajo del eje trasero.
Radio de curva mínima (M): con / sin freno de dirección 3,2 / 3,6

Deutz F3L514

De los primeros Deutz nacionales: primero fabricados por la S.I.A.D.A. desde fines de 1952 hasta 1959 al menos, hasta la llegada de la línea A (exclusiva para nuestro país y manteniendo similaridades con la serie europea), en la cual La Cantábrica y Klockner Humboldt Deutz se hicieron cargo de la producción. Idénticos a los alemanes, ya que era ensamblado en el país.
La línea producida por S.I.A.D.A. (ver abajo, a la derecha) apenas se diferenciaba de los últimos modelos hechos por DeCa, por las barras verticales amarillas en la rejilla frontal (pero sólo en muy pocas unidades) y los guardabarros traseros.
Entonces, el F3L514 junto con el F2L514, fueron los únicos modelos que fueron producidos por S.I.A.D.A. que se mantuvieron en el "line-up" de Deutz Cantábrica.
Según la publicidad de la época: "Más hectáreas trabajadas al final de cada día: elevada capacidad de arrastre y alta velocidad.
Éstas son las causas del superior rendimiento hectárea-hora del tractor OTTO DEUTZ, cuando se lo compara con otro de potencia similar... Y TRABAJAN BIEN!
A lo largo del país, los tractores OTTO Deutz Argentinos - enfriados por aire - ya producen más riqueza. Aquí está "el tractor para el campo argentino".
Ha sido especialmente diseñado para las necesidades reales de nuestro agro.
Al adaptarse tan eficazmente a la gran mayoría de los cultivos especiales de la República, el tractor OTTO DEUTZ representa la más valiosa contribución para la mecanización total de nuestras tareas rurales".
Las imágenes corresponden al Diario La Capital, de principios de la década de 1960 y las restantes publicidades son de las revistas Mundo Agrario.
Véase que según la norma y de como se midiera la potencia, aparece como 42 CV, 45 o 50 HP.

Lugar de fabricación (S.I.A.D.A): Cañuelas, partido de Cañuelas, Provincia de Buenos Aires.
Lugar de fabricación (DeCa): Haedo, partido de Morón, Provincia de Buenos Aires.

Inicio de fabricación: 1952 (S.I.A.D.A.) / 1959?
Fin de fabricación: 1958 (S.I.A.D.A.) / 1961?
Origen: Alemania

Motor: F3L514
Ciclo: Diesel 4 tiempos
N° de cilindros: 3 en línea
Diámetro x carrera (mm): 110 x 140
Cilindrada (cc): 3990
Potencia (HP DIN): 50 @ 1650 RPM
Relación de compresión: 19,2:1
Presión del aceite de motor (bar): 3 - 4.
Orden de inyección: 1-3-2
Sistema de combustible: inyección indirecta
Bomba inyectora: Bosch con regulador centrífugo
Alimentación: cámara de turbulencia en tapa de cilindros.
Bomba de alimentación: Bosch. Regulador: Deutz.
Refrigeración: aire (turboventilador) con correa en "V".
Filtro de gasoil: tubular de fieltro (prefiltro) 1/2 litro y estrella de celulosa (principal).
Lubricación: circulación forzada con 2,5 a 4 atm de presión, a 1800 RPM
Filtro de aire: baño de aceite con pre separador centrífugo.
Tracción. 4x2 trasera
Embrague: monodisco en seco, presión a resortes accionado a pedal.
Caja de velocidades: ZF tipo A23
Tipo: de engranajes sumergidos en baño de aceite.
Velocidades: 5 + M.A. Dos ultralentas opcionales.
Eje delantero: telescópico de tipo pendular con trocha variable.
Eje trasero: dos palieres con trochas variables.
Diferencial: reductores de corona flotante en palieres extensibles.
Suspensión delantera: eje rígido.
Suspensión trasera: con cañoneras rígidas.
Levante hidráulico: con acople de tres puntos y bomba Bosch hidráulica
Freno: en árbol intermedio a zapatas de accionamiento mecánico.
Freno de mano: actuación sobre el mismo freno de accionamiento mecánico.
Péndulo de tracción: oscilante de altura regulable con un mínimo de 410 mm y máximo 575 mm.
Dirección: mecánica de sistema Ross ZF sinfín con dedo guiador. Opcional: asistida con comando hidráulico lateral.
Neumáticos delanteros/traseros: 6.50x20" / 14x34"
Toma de potencia: 558 RPM
Sistema eléctrico: 24V. Batería: 2x6V 135Ah. Dínamo: 12V 130W accionado por correa en "V".

PESOS
Peso (Kg): cercano a los 2600 (sin lastrado).

CAPACIDADES
Tanque de combustible (litros): 68
Caja y diferencial (litros): 60-62
Aceite (litros): 7,5
Dirección (litros): 0,5

DIMENSIONES
Altura máxima sobre volante de dirección (mm): 2040
Ancho (mm): 2230
Trocha delantera variable (mm): 1520 a 2170
Trocha trasera variable (mm): 1500 a 1900
Entre ejes (mm): 2350
Largo total (mm): 3490
Despeje (mm): 500

Material: Edwin de Feijter

Deutz F3M417

Perteneciente a los tiempos, en los cuales, Deutz bautizaba a sus tractores con el modelo del motor.
Así F-> vehículo motorizado; 3-> 3 cilindros; M-> refrigerado por agua; 4-> Motor serie 4; 17-> 17 cm de carrera del pistón.
Por lo tanto, el tractor fue uno de los más grandes de su tiempo (no solamente por SIADA) y se utiliza para el trabajo pesado en grandes explotaciones.
En Europa (y también en Argentina), tras el cese de fabricación del F3M417, Deutz dejó de producir tractores con motor refrigerado por agua (siendo únicamente a aire) hasta bien entrados los 90's.
Agradecimiento especial por la colaboración con el material a Edwin de Feijter (Países Bajos).

Lugar de fabricación (S.I.A.D.A): Cañuelas, partido de Cañuelas, Provincia de Buenos Aires.

Inicio de fabricación: 1953?
Fin de fabricación: 1958?
Origen: Alemania

Motor: F3M417
Ciclo: Diesel 4 tiempos
N° cilindros: 3 en línea, verticales.
Diámetro x carrera (mm): 120 x 170
Cilindrada (cm3): 5768
Potencia (HP): 49,3 [36.8 kW] @ 1300 RPM
Orden de inyección: 1-3-2
Sistema de combustible: inyección indirecta
Bomba inyectora: Bosch, regulador centrífugo
Combustible: gas oil
Refrigeración: agua
Lubricación: circulación forzada
Filtro de gasoil: tubular de fieltro (prefiltro)
Filtro de aire: en baño de aceite
Tracción: 4x2 trasera
Embrague: F&S, 280 mm de diámetro
Caja de velocidades: engranajes en baño de aceite
Velocidades: 5 adelante  + M.A.
Velocidades (km/h): 1° 3,7 / 2° 5,0 / 3° 6,6 / 4° 12,3 / 5° 20. M.A.: 2,9
Eje delantero: telescópico de tipo pendular con trocha variable.
Frenos: tambores traseros, accionados a pedal.
Freno de mano: actuación sobre el mismo freno de accionamiento mecánico.
Toma de potencia: 540 RPM. Eje: 1 3/8" de diámetro y 90 mm de largo
Polea: 440 mm de diámetro y 230 mm de ancho; régimen 810 RPM.
Dirección:
Rodado delantero / trasero: 6,50-20" / 12,75-28"
Sistema eléctrico: 24V. Batería: 2x12V.

PESOS
Peso bruto (kg): 4000
Peso en vacío (kg): 3550
Admisible eje delantero (kg): 1250
Admisible eje trasero (kg): 2750
ABASTECIMIENTOS
Tanque de combustible (litros): 110
Cárter aceite motor (litros): 25
Caja de velocidades (litros): 26
Líquido refrigerante (litros): 30
DIMENSIONES
Distancia entre ejes (mm): 2190
Largo (mm): 3550
Ancho (mm): 1930
Altura (mm): 1770
Altura (cabina) (mm): 2400
Despeje al suelo (mm): 240
Radio de giro (mm): 5000
Trocha delantera / trasera (mm): 1450 / 1520

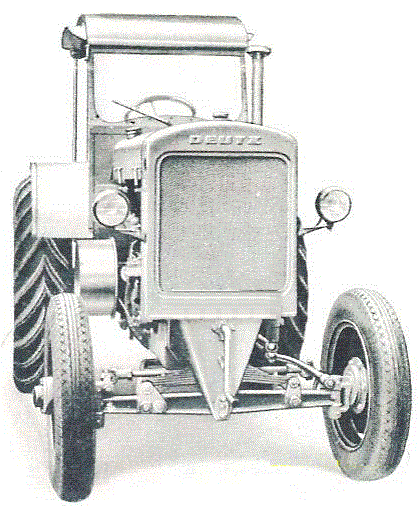

Deutz F2M417

Perteneciente a los tiempos, en los cuales, Deutz bautizaba a sus tractores con el modelo del motor. Así F-> vehículo motorizado; 2-> 2 cilindros; M-> refrigerado por agua; 4-> Motor serie 4; 17-> 17 cm de carrera del pistón.
Como curiosidad y quizá anticipándose varios años a la tecnología F.O.P.S. (Fallen Objects Protection Sytem), venía con una curiosa estructura que hacía de techo y parabrisas para el operador.
En Europa (y también en Argentina), tras el cese de fabricación del F3M417, Deutz dejó de producir tractores con motor refrigerado por agua (siendo únicamente a aire) hasta bien entrados los 90's.

Lugar de fabricación (S.I.A.D.A): Cañuelas, partido de Cañuelas, Provincia de Buenos Aires.

Inicio de fabricación: 1953?
Fin de fabricación: 1958?
Origen: Alemania

Motor: F2M417
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 3845
N° cilindros: 2 en línea, verticales.
Diámetro x carrera (mm): 120 x 170
Potencia (HP): 35 [25,7 kW] @ 1350 RPM
Orden de inyección: 1-2
Sistema de combustible: inyección indirecta
Bomba inyectora: Bosch, regulador centrífugo
Combustible: gas oil
Refrigeración: agua
Lubricación: circulación forzada
Filtro de gasoil: tubular de fieltro (prefiltro)
Filtro de aire: en baño de aceite
Tracción: 4x2 trasera
Embrague: F&S G280 KF
Caja de velocidades: engranajes en baño de aceite
Velocidades: 5 adelante + M.A.
Velocidades (km/h): 1° 3,7 / 2° 4,8 / 3° 7,3 / 4° 12 / 5° 20. M.A.: 2,7
Eje delantero: telescópico de tipo pendular con trocha variable
Polea (RPM): 900. Diámetro (mm) 360. Ancho (mm) 170.
Toma de potencia (RPM): 540 a 1375 RPM de motor. Diámetro: 1 3/8". Longitud (mm): 80
Dirección: mecánica de sistema Ross ZF sinfín con dedo guiador
Rodado delantero/trasero:
Sistema eléctrico: 12V. Batería: 12V 122Ah.

CAPACIDADES
Tanque de combustible (litros): 90
Cárter aceite motor (litros): 15
Caja de velocidades (litros): 20
Líquido refrigerante (litros):
DIMENSIONES
Peso (kg): 2500
Longitud (mm): 3180
Ancho (mm): 1680
Altura sin techo cobertor (mm): 1980
Altura con techo cobertor (mm): 2270
Despeje al suelo (mm): 290

sábado, 19 de noviembre de 2016

Paolilli


"En 1955/56 trabajé en las bombas de fumigar de arrastre a caballo; las reparaba. Eran unas bombas que las manejaban las ruedas; le incorporé un diafragma, le levé el cigüeñal para que echara más agua. En 1968 empecé a hacer los ramales de fumigadores que se colocaban en los tractores. Bracco en 1967 empezó a hacer los triciclos copiando los tipo Arau. Habló conmigo sobre cómo hacerlo, me necesitaba para tornear los ejes y otras piezas. Colocó el motor, hizo las soldaduras y lo puso en marcha: la rueda de adelante al girar no tiraba, patinaba. Lo desarmó e hizo algunos cambios. Así, pudo terminarlo, después armó otro más. Un día lo reformé, corrí las ruedas traseras y la hice tipo moto, con amortiguación. Acomodé, también, la dirección para que fuera liviano. Estaba contento José Jacobo, el que lo manejaba. Al ver que las reformas quedaron bien, hice un triciclo yo, con un motor Mercedes-Benz para los turcos Dauck del campo".
Fumigadores autopropulsados Paolilli: fabricados por Enrique Paolilli en la ciudad de Villa Cañás, Dpto. Gral. López, prov. de Santa Fe.
En sus comienzos, realiza trabajos de tornería soldaduras y reparaciones de maquinaras agrícolas en general en su taller de calle nº54 casi esquina de avenida nº51.

PRIMEROS TRABAJOS Alrededor del año 1969 (aproximadamente), un chacarero de la zona le encarga una reforma a una maquina vieja con motor naftero. La reforma consistía en lograr que el aparato sea 3 en 1: fumigador, cardera e hileradora; logrando después de un año y un par de meses que el proyecto funcionara correctamente (al mismo tiempo en sociedad con otro productor realizan un fumigador tipo "triciclo" pero Paolilli solo participa en el ensamble del motor transmisión y las alas).
Luego de esa reforma, otro productor de la zona le encarga un fumigador íntegramente construido por E. Paolilli: para el chasis, viaja a la ciudad de Rosario para comprar la estructura de este (hierro tipo "U"), por el cual también fabrica de forma casera las alas de 21 metros y la cabina, tanque de 1500 lts de plástico y el motor fue un Bedford adquirido por el mismo productor que encargo la fabricación. La transmisión consistía en caja de 4ta y deferencial de camión Ford.
Seguida a esa unidad con la misma modalidad (por encargo), fabrica 3 unidades mas en las que variaron los motores, debido a que cada usuario elegía el motor a su gusto o bien el motor que se podía conseguir a través de desarmaderos o maquinarias que ya no se usaban.
Se diferenciaban también las cabinas; alguna conseguidas en fabricas de Venado Tuerto o Rosario y otras en desarmaderos de la zona.

PRINCIPIOS DE LOS 80'S A finales de los 70's y principios de los 80's, nuevamente por encargo, fabrica 2 unidades: esta vez con componentes mercedes Benz (motor caja y diferencial) y cabinas de tractores Massey Ferguson articulado con tanques plásticos de 2000 lts y alas de 21 metros. La transmisión a cadena tenia un sistema de cambio tipo "mountain bike", el cual cambiaba la relación haciendo saltar la cadena de un piñón a otro para darle mas velocidad a la hora de viajar.

PRODUCCIÓN A finales de los 80 se calcula que Enrique Paolilli fabrico alrededor de 10 unidades. El tiempo estimado de fabricación de cada unidad se calcula en 1 año aproximadamente, ya que los construía con solo dos ayudantes). Los motores mayormente fueron mercedes Benz con caja y diferencial de Ford, ya que eran la combinación que mas duraba y se adaptaba a ese trabajo.
Todas las unidades contaban con bombas adquiridas en una fabrica que estaba ubicada pasando la ciudad de Tres Sargentos, provincia de Buenos Aires.
El sistema de regulación era fabricado de forma casera y se operaba de forma manual a través de llaves tipo canilla. Todas las unidades eran de 4 ruedas con botalón trasero (inicialmente fijos y de apertura manual y luego lo fue modernizando hasta hacerlo hidráulico), el motor en la parte delantera y a un costado del capot lleva pintado el logo "Paolilli" imitando a la marca "Pirelli" (también en la trompa algunos llevaban la insignia de Mercedes Benz si la unidad estaba equipada con ese motor).

AÑOS 90'S Entre mediados y fines del año 90's fabrica dos unidades mas siguiendo la tradición de usar motores de la marca de la estrella de tres puntas, pero con mas potencia; caja y transmisión Ford. Esta vez el chasis es más ancho y reforzado, el rodado mas grande, tanque de 2500 lts y botalón trasero de 25 metros (luego ampliados a 27 metros y 31 metros), alas reforzadas y totalmente hidráulicas. También se le fueron agregando banderillero, computadora de control y demás accesorios. Estas dos unidades eran propiedad de E. Paolilli, que luego fueron vendidas.

ÚLTIMOS TRABAJOS Y FINAL
El último fumigador Paolilli se fabrica alrededor del año 2005, encargado por un productor de Villa Cañás, el cual le fue consiguiendo los componente en etapas.: primero el material para el chasis, luego la cabina, motor, caja y por ultimo el tanque. Finalizado este ultimo proyecto, Enrique Paolilli permanece un par de años mas haciendo trabajos de tornería y reparaciones hasta que cierra el taller definitivamente.
Paolilli fabrico íntegramente 3 tractores "cesperos" con motores de Citroën 3cv vendidos a productores de la zona. También realizo una especie de fumigadores "tres puntos" que se acoplaban en tractores agrícolas. El ultimo trabajo de este tipo lo instalo en un tractor FIAT Supersom 55 propiedad de la municipalidad de Villa Cañás que lo utilizaba para la fumigación de banquinas.

La producción completa de Paolilli: Tractores y pulverizadores

Escrito por Nicolás Paolilli y Juan Carlos Mogni cedido gentilmente para su publicación
