domingo, 5 de junio de 2022

Praba AR 3.6 S3

Pulverizador autopropulsado presentado en la edición 2022 de Agroactiva. Compuesto de chasis de Estructura de tubos de acero conformado de sección rectangular y alta resistencia a los esfuerzos de flexión y torsión. Con tensores de suspensión articulados sobre bujes Silent-Block que amortiguan y absorben vibraciones, mejorando la estabilidad y el confort de marcha.
Cabina de gran habitabilidad, visión 360 grados y confort, equipada con: Aire acondicionado y filtro de carbón activado, butaca anatómica con suspensión neumática, asiento para acompañante tapizado (con gaveta), estéreo doble DIN con sistema Android, heladera FRIO/CALOR con posavasos, extintor, joystick, para accionamientos hidráulicos de Botalón.
Posee una consola ergonómica con sistema electrónico integral compuesta por microprocesador y pantalla LCD multifunción para comando y monitoreo de los sistemas eléctrico, hidráulico, de motor y de pulverización. En un solo módulo concentra todas las funciones de comandos manuales y automáticos, como alarmas de mantenimiento y registro de eventos.
En 2023, se estrenó la versión "black edition" del mismo modelo.

Lugar de fabricación: departamento Belgrano, Provincia de Santa Fe.

Inicio de fabricación: 2022
Fin de fabricación: 20XX
Origen: Argentina

Motor: MWM 6.10 T
Ciclo: Diesel 4 tiempos, camisas húmedas y reemplazables
Aspiración: Turbo sobrealimentado Garret APL
Nº de cilindros: 6 en línea
Cilindrada (cm3): 6450
Diámetro x carrera (mm): 103 x 129
Potencia a 2400 rpm: 180 HP
Torque a 1500 rpm: 700 Nm
Relación de compresión: 15,8 a 1
Sistema de combustible: inyección directa lineal
Bomba inyectora: Bosch PES 6A 95 D 410 RS 2812
Orden de inyección: 1-5-3-6-2-4
Combustible: gas oil
Filtros de aire: Seco con cartucho de seguridad
Enfriamiento: radiador y circulación interna o circulación indirecta. Bomba de agua centrífuga, accionada por piñón.
Lubricación: forzada por bomba con dos rotores excéntricos y micro-filtro en el circuito principal.
Tracción: 4x2 trasera
Caja de velocidades: Allison 2500
Velocidades: 4 de avance más una de retroceso con selectora mecánica
Diferencial EATON 162 con alta y baja de accionamiento eléctrico
Transmisión final de cadenas a rodillos ASA 120 de 1.1/2" en baño de aceite.
Suspensión: neumática con válvulas reguladoras de nivel que le otorgan una gran estabilidad y confort de marcha sobre cualquier tipo de terreno.
Además posee cuatro amortiguadores Hidráulicos para servicio pesado y una barra estabilizadora en el eje trasero.
Botalón articulado con amortiguación controlada, patentado por PRABA, con 36 mts de Ancho de Labor y altura de trabajo que va de 0,7 a 2,1 mts. Esta configuración asegura un barral durable y versátil en cualquier tipo de terreno.
Articulación de barral de doble bisagra y cables de acero eslingados con terminal prensado, trabajan en combinación con bieletas y resortes que articulan en el extremo del cilindro de quiebre. Con el equipo plegado el cable principal apoya sobre un tambor giratorio de nylon.
Accionamiento hidráulicos de botalón mediante electroválvulas y comprenden: Levante, Quiebre a 45° (Ala completa), puntera a 90° (extremo de ala), Pliegue y Trabas.
Bomba centrífuga MJP de 540 lts/min o Hypro de 420 lts/min ambas de accionamiento hidráulico
Comando de Pulverización Eléctrico distribuido sobre la barra en 4 grupos de válvulas de sección, con el botalón dividido en 8, 12 y 16 vías o secciones.
Corte seccional, reguladoras de presión y caudalímetro accionados por Computadora con capacidad.
Carga con bomba centrífuga de 600 lts/min accionada por motor hidráulico
Mixer cargador de producto rebatible de 20 lts.
Agitadores hidráulicos y Lava tanque.
Computadora Arag Bravo 400 y 400S. Trimble: con CFX 750 con la posibilidad de activación de sistema PWM.
Sensor: control integral del equipo ya sea hidráulica, motor y pulverización. Con la posibilidad de activación de sistema PWM.
Frenos: discos con Servo-Freno hidroneumático sobre las ruedas traseras con doble caliper.
Freno de Mano con Bloqueo Neumático a la entrada del diferencial.
Rodado: 12,4x46” de 12 telas, permitiéndose trocha de 2,625 o 2,80 mts.

ABASTECIMIENTOS
Tanque de Producto (litros): 3720 (Plástico rotomoldeado)
Tanque de Agua Limpia (litros): 350 (Plástico rotomoldeado)
Tanque de gasoil (litros): 350 (Plástico rotomoldeado) con una autonomía aproximada del equipo, a par máximo, de 9 hs de trabajo con el motor de 180 HP.

DIMENSIONES GENERALES
Largo: 7,45 mts.
Ancho: 3,75 mts.
Alto: 4.10 mts.
Entre Ejes: 4 mts.
Despeje: 1,55 mts.
Trocha: 2,625 o 2,8 m (desplazando la llanta).
Peso Aprox.: 7320 Kg. (vacio).

viernes, 11 de marzo de 2022

Case Patriot 300

Según comunicado de Case IH: "El nuevo Patriot 300 fue diseñado bajo el concepto de Agronomic Design, con el objetivo de ofrecer una mayor capacidad operacional y mejor tecnología de aplicación. Fue pensado exclusivamente para el mercado argentino. Presenta panel de válvulas de excelente localización, fácil acceso y practicidad en el reabastecimiento".
KIT DE BOQUILLAS compuesto de abanico plano TT110015, Cono hueco TXA80015, Abanico plano AIXR8002.
ESPACIO INTERNO con cabina presurizada, asiento confortable con 7 ajustes de posición, asiento para acompañante y filtro de carbón activado.
PALANCA DE CONTROL con control de velocidad, botonera simple, control de movimiento horizontal y vertical de barra con un solo botón.
Equipamiento estándar compuesto de control automático de secciones Accu-Boom y Sistema AFS (antena & navegador). Sistema de precisión Accu-Guide como equipo opcional.
En 2024 recibió una actualización.

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 2022
Fin de fabricación: 20XX
Origen: Estados Unidos?

MOTOR Case IH NEF 4.
Electrónico
Potencia Nominal (cv) 165
Cilindrada 4.48 litros
N° de Cilindros 4 en línea
TRANSMISIÓN Hidrostática 4x4
SISTEMA DE PULVERIZACIÓN
Tamaño del tanque de Solución 3000
Distancia entre boquillas 35 y 52,5 cm
Trocha 2,5 - 3,05 mts con ajuste hidráulico en cabina
Distancia entre ejes 3,56 mts
Bomba de Producto Sellado especial + control con válvula PWM
Tanque de agua limpia 280 lts
SUSPENSIÓN HIDRÁULICA ACTIVA.
Accionamiento hidráulico automático de la suspensión
Proporciona auxilio de tracción a las ruedas delanteras durante el arranque
AJUSTE HIDRÁULICO DE TROCHA
Flexibilidad para diversos cultivos, de 2,50 – 3,05 metros
Control desde cabina, ajuste hidráulico y traba mecánica
NEUMÁTICOS Delantero / Trasero 320/90 R42
Despeje 1,6 mts
BOTALÓN
Ancho de trabajo 36 mts
Ajuste de altura 0,6 a 2,2 mts
SISTEMA LOW-RATE Válvula de bajo caudal, permite una regulación mas precisa de la tasa de aplicación en bajo volumen
Caudalímetro de amplia faja de lectura, permite lecturas precisas tanto en tasas de alto o bajo volumen.
BOMBA DE PULVERIZACIÓN Centrifuga en acero inoxidable
Caudal 473 lts/min
Controlada por válvula PWM para garantizar tasas de aplicación precisas y de rápida respuesta
INCORPORADOR DE PRODUCTO Capacidad de 36,5 litros y sistema de lavado
CONTROL DEL PULVERIZADOR
Monitor Case IH AFS Pro 700
Piloto Automático Si
Corte por secciones 9
Tasa de aplicación variable Si
DIRECCIÓN.
Hidráulica. Con ajuste para el operador

sábado, 5 de marzo de 2022

New Holland Defensor SP3000

Según el comunicado oficial de la marca: "UN PRODUCTO PARA EL CAMPO ARGENTINO. El nuevo Pulverizador Defensor SP3000 es un producto desarrollado para el mercado argentino, ya que a pesar de haber sido producido en Brasil, su desarrollo se basó en las necesidades identificadas en los clientes de nuestro país".
Pulverizadora originalmente presentada en Expoagro 2020.
En 2022 y en la edición de Expoagro de aquel año, dejó de importarse de Brasil y fue nacionalizada su producción.

Lugar de fabricación: Ferreyra, Provincia de Córdoba.

Inicio de fabricación: 2022
Fin de fabricación: 20XX
Origen: Estados Unidos?

MOTOR FPT NEF4
Common Rail, Turbo intercooler
Nivel de emisiones Tier 0
Potencia Nominal 165 hp a 2.200 rpm
Tanque de combustible (Litros) 319
Cilindrada (Litros) 4,48
TRANSMISIÓN Hidrostática de 3 velocidades
Tracción Integral en las 4 ruedas, con motores hidráulicos independientes
Bloqueo Hidráulico IntelliDivider™
Velocidad Máxima de Transporte 40 km/h
SISTEMA DE PULVERIZACIÓN Accionado hidraulicamente
Altura de trabajo del barral 0,60 m a 2,20 m
Ancho del barral 36 m
Secciones del barral IntelliBoom 9 secciones, con corte automático
Tanque de Producto (Litros) 3000
Tanque de agua limpia (Litros) 280
Control electrónico de pulverización IntelliView IV - PLM
Bomba de producto Hypro Centrífuga en acero inoxidable hypro
Caudal de la bomba de producto 472 L/min
Control automático de altura del barral IntelliHeight
CHASIS Y SUSPENSIÓN
Protector Inferior Protector de acero (opcional)
Variación de trocha Electro-Hidráulico por pistón
Rodado 320/90 R42
Suspensión Independiente en las 4 ruedas tipo "pinza"

DIMENSIÓN
Despeje 1,60m
Trocha Mínima 2,50m
Trocha Máxima 3,05m

martes, 1 de marzo de 2022

Ombú PAO 3500

Este modelo de pulverizadora autopropulsada reemplazó a la PAO 3000.
Identificable por su color rojo y grafito oscuro, típicos de la marca.
Cabina de estructura metálica y PRFV, presurizada con filtros de carbono activado evitando el contacto generado por la deriva del producto, amplia visibilidad delantera y trasera, columna de dirección regulable, consola de mando hidráulico, butaca con suspensión neumática, palanca de cambio mecánica tipo secuencial de corto recorrido con joystick de accionamiento y como opcional, la columna de dirección TFT con tablero digital.
Desde la marca, aseguran: "el botalón central es doble pendular para poder copiar los desniveles del suelo y permitir una autocorrección permanente, contando también con suspensión neumática, computadora y piloto automático”.

Lugar de fabricación: Las Parejas, Departamento Belgrano, Provincia de Santa Fe.

Inicio de fabricación: 2021
Fin de fabricación: 20XX
Origen: Argentina

Motor: Cummins 6BT 5.9
Potencia a régimen nominal (CV): 153
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 5883
Número de cilindros: 6 en línea
Diámetro x carrera (mm): 102 x 120
Régimen de potencia máx. (rpm): 2.500
Torque máximo (kgf.m): 50
Régimen de torque máx. (rpm): 1.500
Aspiración: Turbo sobrealimentado
Relación de compresión: 17,5:1
Lubricación: Forzada por presión.
Inyección: directa con bomba lineal.
Bomba inyectora: Bosch
Filtro de aire: de tipo seco con elemento filtrante micrométrico con cartucho de seguridad.
Sistema de refrigeración: por circulación de agua con radiador y termostato.
Control de temperatura por válvula termostática.

Motor: Cummins 6BTA 5.9
Potencia a régimen nominal (CV): 180
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 5883
Número de cilindros: 6 en línea
Diámetro x carrera (mm): 102 x 120
Régimen de potencia máx. (rpm): 2500
Torque máximo (kgf.m): 55
Régimen de torque máx. (rpm): 1.600
Aspiración: Turbo sobrealimentado
Relación de compresión: 17,7:1
Lubricación: Forzada por presión.
Inyección: directa con bomba lineal.
Filtro de aire: de tipo seco con elemento filtrante micrométrico con cartucho de seguridad.
Sistema de refrigeración: por circulación de agua con radiador y termostato.
Control de temperatura por válvula termostática.

Alto: 4,10 m.
Largo: 6,95 m.
Ancho: 2,93 m.
Trocha: Versión de 2,10 m. y 2,62 m.
Rodado: trocha a 2,10 m. se utiliza rodado 12,4 x 36".
Con trocha a 2,62m. se puede equipar con rodado 12,4x36″ o 12,4x46″.
Despeje: rodado 12,4x36": 1,40m. Rodado 12,4x46″: 1,55m.
Capacidad: 3500 l.
Capacidad de tanque de agua limpia: 200 l.
Tanque de combustible: 210 l.
Ancho de labor: Disponible en versiones de 26m, 30m, 32m y 36m.
Altura máxima de botalón: 2,10 m.
Altura mínima de botalón: 0,65 m.
Picos: Quíntuples marca ARAG. Línea de pulverización:
En ala de 26 m de ancho de labor, 5 secciones de 75 picos a 35 cm o 50 picos a 52,5 cm.
En ala de 30 m de ancho de labor, 9 secciones de 85 picos a 35 cm o 57 picos a 52.5 cm.
En ala de 32 m de ancho de labor, 9 secciones de 91 picos a 35 cm o 64 picos a 52.5 cm.
En ala de 36 m de ancho de labor, 11 secciones de 103 picos a 35 cm o 70 picos a 52.5 cm.

Transmisiones:
Caja manual marca EATON de 5 velocidades con alta y baja, modelo FS4205
diferencial EATON con alta/baja eléctrico, relación 43/7.

Caja automática Allison de 5 velocidades
diferencial EATON con alta/baja eléctrico, con relación 34/6 con POWER SHIFT.

Frenos: sistema de frenado estándar compuesto por cuatro discos con dos mordazas dos de dos pistones.
Bomba de pulverización: Bomba HYPRO modelo 9303C-HM5C con motor hidráulico de 431 l/minuto.
Bomba de carga: Marca Hypro modelo 9342P-HM5C-5SPR accionada por un motor hidráulico de 757 l/minuto.
Bombas del sistema hidráulico: Bomba hidráulica de 52 litros que acciona el funcionamiento de la bomba de pulverización y la bomba de carga.
Bomba hidráulica de 38 litros que comanda: La dirección, movimiento de escaleras, trabas laterales, enganche, trabas de altura, altura de botalón, apertura de alas y quiebre a 45°.

martes, 17 de marzo de 2020

Metalfor 7035

Pulverizador autopropulsado presentado en 2020, en el cual la empresa aseguraba que tenía "ancho de labor con el mejor costo beneficio, excelente distribución de peso por eje, bajo costo operativo con alto rendimiento por hectárea, iluminación led con mayor vida útil, excelente performance de pulverización y una nueva cabina X70 con calidad y confort".
Contaba con amplia cabina con gran superficie vidriada que permite una visión cercana a los 360°, la misma cuenta con suspensión neumática activa y computadora reguladora de caudal. Columna de dirección con regulación de inclinación. Pedalera colgante. Butaca con suspensión electro neumática, regulación de altura, inclinación, dureza y de profundidad. Aire acondicionado Frio, con filtro de carbón activado.
El equipamiento opcional ofrecido constaba de Motor Cummins QSB 4.5 electrónico de 170 HP, novedoso sistema de iluminación pico por pico, Trimble CFX 750 + Field Iq + piloto, Bravo 400 S, calefacción airtronic, botalón de 32m de acero, botalón de 36m de acero, botalón de 36m de fibra de carbono, caja automática de 5 velocidades y Vigía de ruedas.

Lugar de Fabricación: Marcos Juárez, Departamento Marcos Juárez, Provincia de Córdoba.

Inicio de fabricación: 2020
Fin de fabricación: 202X.
Origen: Argentina

Motor: Cummins 6BTA 5.9
Aspiración: turbo sobrealimentado
Ciclo: Diésel 4 tiempos
N° de cilindros: 6 en línea, verticales
Cilindrada (cm3): 5883
Diámetro x carrera (mm): 102 x 120
Potencia a régimen nominal (kW/cv): 135 / 180
Régimen de potencia máxima (rpm): 2500
Torque máximo (nm / kgm): 637 / 64,9
Régimen de torque máximo (rpm): 1500
Relación compresión: 17,5 a 1.
Orden de inyección: 1-5-3-6-4-2
Consumo de gasoil mínimo (g/kwh): 203 a 1600 rpm
Lubricación: forzada por presión con intercambiador de calor de aceite.
Filtro de aire: tipo seco con elementos filtrantes con cartuchos de seguridad
Sistema de combustible: inyección directa con bomba lineal
Sistema de enfriamiento: por líquido a presión con termostato y sistema de desaireación
Caja de velocidades: automática Allison 2500.
Velocidades: 5 adelante + M.A.
Diferencial: con alta y baja
Cadenas ASA 140 de 1"3/4
Botalón: barras de estructura tubular redonda y pliegue vertical
Largo (metros): 32 de ancho de trabajo
Sistema de levante mediante paralelogramo, con doble brazo de levante
Sistema basculante, iluminación de pulverización Blue Light
Sistema de pulverización: bomba de pulverización hidráulica de alto caudal y presión con regulación PWM.
Rango de trabajo (l/ha): 18 a 350
Sistema de filtrado en línea
Bloque de secciones con colectores de retorno y caudalímetro
Cañería de acero inoxidable, picos quíntuples y simples
Depósito de enjuague (litros): 160
Sistema hidráulico: doble circuito independiente.
Conexión auxiliar para implementos externos
Depósito de solución: de polietileno, capacidad 3000 litros. Volumen adicional del 5% según norma IRAM 8076- 65.4.2.
Circuito normalizado con bomba de carga Banjo de accionamiento hidráulico de 560 l/min
Con acople y manguera para lavado de máquina
Mixer de carga normalizado de 30 litros con sistema de lavado de bidones y dilución de polvos
Dirección: hidrostática Load Sensing
Rodado: 13,6R38 cubiertas radiadles.
Sistema eléctrico: tensión 24V, negativo a masa. Alternador: 24V 55A con regulador de voltaje incorporado. Batería: 1x12V y 135 Ah.

DIMENSIONES
Despeje (mm): 1550

ABASTECIMIENTOS
Tanque de gasoil (litros): 300
Cárter incluido filtro de aceite (litros): 20
Capacidad refrigerante del motor (litros): 20,7

jueves, 1 de marzo de 2018

Alsedá

Según testimonios varios de vecinos (que no quisieron revelar su identidad) de María Teresa, en la provincia de Santa Fe: "En Villa Cañás (el pueblo de Mirtha Legrand), vivía un señor de María Teresa de apellido Alsedá, cuyo apodo era "Paco" (presumiblemente su nombre era Francisco, como el de su padre). Hizo un fumigador con un sistema de suspensión que nadie pudo igualar en su momento: era algo parecido al Twin-i-Beam de las Ford F-100 pero grande (muchos años después lo aplicaron algunas marcas). Lo llamaron de varias fábricas y no quiso nada de eso, ni le interesaba el dinero tampoco, hasta armó aviones ultralivianos. Lamentablemente, llegó a perder todo y a dormir en el banco de la plaza, ¡pero el feliz!".
También afirman: "Además no era un fumigador con marca ni hizo cantidad tampoco, pero sé que un socio de este hombre era de apellido Trilla. Lo veía de pasada, de lejos, ni un galpón tenía propio para fabricar. Lamentablemente él y el hermano murieron en poco tiempo allá por 2017 aproximadamente, a la edad de 62 años (estimativa)".

viernes, 9 de febrero de 2018

Campagnaro Pavón

Dos opciones de motor y caja (ambos originarios de otros vehículos) para el cliente. Destacaba su cabina panorámica de generosas dimensiones equipada con butaca funcional de "amplia visión y confort", vidrios tonalizados, espejos, tablero panorámico, computadora Raven 450 con entrada satelital y abre surcos de chapón plegado, guardabarros delanteros.
Banderillero Raven opcional.
Según la empresa: "Actualmente el más requerido es el ‘Pavón’, por su gran capacidad de trabajo, ancho de labor y gran autonomía. Es una máquina probada por nuestros clientes con gran conformidad porque gracias a su sencillez, confort y tamaño, permite campañas de pulverización superiores a las 20.000 hectáreas sin ningún tipo de problemas o desgaste, pudiendo superar ampliamente las 500 hectáreas diarias”, aseguró Fernando Campagnaro en diálogo con Nuevo ABC Rural. “La clave para que funcione son su confiabilidad, tecnología y tamaño, con un peso total de 5680 kilos que en relación al tamaño de la máquina, es sumamente importante”.

Lugar de fabricación: Pavón, departamento Constitución, Provincia de Santa Fe.

Inicio de fabricación: 19XX
Fin de fabricación: 20XX
Origen: Argentina

Motor: Mercedes-Benz OM 352 A.
Ciclo: Diesel, 4 tiempos, árbol de levas lateral, válvulas a la cabeza, turboalimentado
N° de cilindros: 6 en línea, verticales
Cilindrada (cm3): 5675
Diámetro x Carrera (mm): 97 x 128
Relación de compresión: 16:1
Potencia (HP SAE): 176 a 2.800 r.p.m.
Par motor: 443 Nm a 1800 r.p.m.
Sistema de combustible: inyección directa.
Orden de inyección: 1-5-3-6-2-4.
Refrigeración: agua
Combustible: gas oil
Filtro de aire en baño de aceite Normal 30 o equivalente.
Lubricación: forzada, con intercambiador de calor aceite/agua.
Filtro de aceite: combinado, de elementos primario y secundario.

Motor: OM366A árbol de levas lateral, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindros: 6 en línea.
Cilindrada (cm3): 5958.
Diámetro x Carrera (mm): 97,5 x 133.
Potencia: 200CV a 2.600 r.p.m.
Par motor: 41 Kgm a 1.600 r.p.m.
Relación de compresión: 17,25 a 1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa.
Combustible: Gas oil
Alimentación: Bomba inyectora lineal marca Bosch, comandada por engranajes
Refrigeración: agua por bomba centrífuga y ventilador comandados por correas, accionamiento viscoso.

Tracción: 4x2 a las ruedas traseras.
Embrague: Monodisco en seco de accionamiento mecánico.
Caja de velocidades: Clark CL 2615
Velocidades: 5 sincronizadas hacia adelante y 1 hacia atrás.
Relaciones: 1era 5.82 / 2da 3.31 / 3era 2.12 / 4ta 1.41 / 5ta 1,00 MA 5.91.
Barra de riego: 30 metros totalmente hidráulica de 86 picos de 30 metros con sistema pendular y levante de 45 grados. Cañería de acero inoxidable. Hidráulico de 27 metros con resorte de suspensión.
Porta picos: cuadrijet marca ARAG con 2 juegos de pastillas.
Bomba de presión: turbión de acero inoxidable, óptimo para fertilizante líquido.
Suspensión delantera: neumática con amortiguadores.
Suspensión trasera: neumática con amortiguadores.
Bomba de carga: eléctrica de 12V y caudal de 21000 l/hora.
Tanque (litros): 3000/4000 de fibra de vidrio.
Mezclador: integrado al tanque.
Comando de fumigación: de cuatro sectores, electroválvulas Raven.
Rodado delantero/trasero: 12,4x36''.
Dirección: hidráulica.
Sistema eléctrico: 12V. Batería: 1x12V. Alternador:.
Capacidades
Tanque de combustible (litros): 200
Depósito de aceite (litros): 50

Campagnaro Full

Dos opciones de motor y caja (ambos originarios de otros vehículos) para el cliente.
Destacaba su cabina panorámica de generosas dimensiones equipada con butaca funcional de "amplia visión y confort", vidrios tonalizados, espejos, tablero panorámico y abre surcos de chapón plegado, guardabarros delanteros.
Según la empresa: "es una máquina a la que se la podría identificar como el caballito de batalla de las pulverizadoras, por su ductilidad".

Lugar de fabricación: Pavón, departamente Constitución, Provincia de Santa Fe.

Inicio de fabricación: 19XX
Fin de fabricación: 20XX
Origen: Argentina

Motor: Mercedes-Benz OM 352.
Ciclo: Diesel, 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5.675.
Diámetro x Carrera (mm): 97 x 128.
Potencia: 140HP (SAE) a 2.800 r.p.m.
Par motor: 41 Kgm (SAE) a 2.000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Alimentación: Bomba inyectora lineal, comandada por engranajes .
Alimentación de aire: Filtro de aire en baño de aceite Normal 30 o equivalente.
Refrigeración: A agua por bomba centrífuga y ventilador comandado por correa de sección "V".

Motor: Perkins 6-354
Ciclo: Diesel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5800
Diámetro x Carrera (mm): 98,4 x 127
Potencia: 135HP a 2.800 r.p.m.
Par motor: 38 Kgm a 1.250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Orden de encendido: 1-5-3-6-2-4.
Refrigeración: Líquida (agua)
Combustible: Gas oil Caja de cambios: FAE

Transmisión: 4x2 a las ruedas traseras mediante 2 cardanes con soporte intermedio.
Embrague: Monodisco en seco de accionamiento mecánico, diámetro 280mm (11").
Caja de cambios: MB G 3/40-5/7,5
Velocidades: 5 sincronizadas hacia adelante y 1 de retroceso.
Relaciones: 1era: 6,08 / 2da: 4,78 / 3ra: 2,75 / 4ta: 1,66 / 5ta: 1,00 M.A.: 6,29.
Diferencial: Eaton F900.
Relación final. 48:7.

Transmisión: 4x2 a las ruedas traseras
Caja de cambios: FAE.
Embrague: Monodisco en seco de accionamiento mecánico.
Velocidades: 5 hacia adelante y 1 de retroceso.

Barra de riego: de 60 picos a 0.35 metros con sistema pendular y levante de 45 grados.
Hidráulico de 21 metros con resorte de suspensión.
Picos porta: cuatro cabezas o una cabeza con 60 pastillas 80-02.
Bomba de presión: turbión de acero inoxidable.
Suspensión delantera: neumática y amortiguadores.
Suspensión trasera: neumática y amortiguadores.
Bomba de carga: eléctrica de 12V y caudal de 21000 l/hora
Tanque (litros): 2800 de fibra de vidrio.
Mezclador: integrado al tanque.
Comando de fumigación: italiano, de tres salidas
Rodado delantero/trasero: 12x38''
Dirección: hidráulica
Sistema eléctrico: 12V. Batería: 1x12V. Alternador:

Campagnaro Econotrack

Pulverizador el cual tenía la particularidad de utilizar motores y cajas de velocidades usados y en muchos casos, los que el cliente quisiera ponerles a gusto propio.
Destacaba su cabina panorámica de generosas dimensiones equipada con butaca funcional de "amplia visión y confort", vidrios tonalizados, espejos, tablero panorámico y abre surcos de chapón plegado, guardabarros delanteros.
Su chasis era en forma de "U" reforzado.

Lugar de fabricación: Pavón, departamente Constitución, Provincia de Santa Fe.

Inicio de fabricación: 1996
Fin de fabricación: 20XX
Origen: Argentina

Motor: Perkins 6-354
Ciclo: Diesel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 5800
Diámetro x Carrera (mm): 98,4 x 127
Potencia: 135HP a 2.800 r.p.m.
Par motor: 38 Kgm a 1.250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Orden de encendido: 1-5-3-6-2-4.
Refrigeración: Líquida (agua)
Combustible: Gas oil
Caja de cambios: FAE
Velocidades: 5
Barra de riego: de 60 picos a 0.35 metros con sistema pendular y levante de 45 grados.
Hidráulico de 21 metros con resorte de suspensión.
Picos porta: cuatro cabezas o una cabeza con 60 pastillas 80-02.
Bomba de presión: turbión de acero inoxidable.
Suspensión delantera: espirales y amortiguadores.
Suspensión trasera: elásticos y amortiguadores.
Bomba de carga: eléctrica de 12V y caudal de 21000 l/hora
Tanque (litros): 2800 de fibra de vidrio.
Mezclador: integrado al tanque.
Comando de fumigación: italiano, de tres salidas
Rodado delantero/trasero: 12x38''
Dirección: hidráulica
Sistema eléctrico: 12V. Batería: 1x12V. Alternador:

Campagnaro Goliat

Según la empresa es "la máquina con más capacidad de trabajo y de mayor tamaño que hay en la Argentina. Tiene un tanque de 3600 litros para agroquímicos" y con mecánica Mercedes-Benz de tradicional color verde de la marca y chasis reforzado en hierro plegado. Con opción para el cliente de una capacidad de 3000 o 4000 litros.
Destacaba su cabina panorámica de generosas dimensiones equipada con butaca funcional de "amplia visión y confort", vidrios tonalizados, espejos, tablero panorámico, aire acondicionado y abre surcos de chapón plegado, guardabarros delanteros y traseros. Su chasis era en forma de "U" reforzado. Computadora Raven 3000 con entrada satelital.
Como equipamiento opcional se podía pedir el banderillero.

Lugar de fabricación: Pavón, departamente Constitución, Provincia de Santa Fe.

Inicio de fabricación: 199X
Fin de fabricación: 20XX
Origen: Argentina

Motor: OM366A árbol de levas lateral, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindros: 6 en línea.
Cilindrada (cm3): 5958.
Diámetro x Carrera (mm): 97,5 x 133.
Potencia: 200CV a 2.600 r.p.m.
Par motor: 41 Kgm a 1.600 r.p.m.
Relación de compresión: 17,25 a 1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa.
Combustible: Gas oil
Alimentación: Bomba inyectora lineal marca Bosch, comandada por engranajes
Refrigeración: agua por bomba centrífuga y ventilador comandados por correas, accionamiento viscoso.
Tracción: 4x2 a las ruedas traseras.
Embrague: Monodisco en seco de accionamiento mecánico.
Caja de velocidades: Clark CL 2615
Velocidades: 5 sincronizadas hacia adelante y 1 hacia atrás.
Relaciones: 1era 5.82 / 2da 3.31 / 3era 2.12 / 4ta 1.41 / 5ta 1,00 MA 5.91.
Barra de riego: de 78 picos a 0.35 metros con sistema pendular y levante de 45 grados.
Hidráulico de 27 metros con resorte de suspensión.
Picos porta: cuatro cabezas o una cabeza con 78 pastillas 80-02.
Bomba de presión: turbión de acero inoxidable.
Suspensión delantera: neumática con amortiguadores.
Suspensión trasera: neumática con amortiguadores.
Bomba de carga: eléctrica de 12V y caudal de 21000 l/hora.
Tanque (litros): 3000/4000 de fibra de vidrio.
Mezclador: integrado al tanque.
Comando de fumigación: italiano, de tres salidas.
Rodado delantero/trasero: 12,4x36''.
Dirección: hidráulica.
Sistema eléctrico: 12V. Batería: 1x12V. Alternador:.

lunes, 5 de febrero de 2018

PyT (sin denominación)

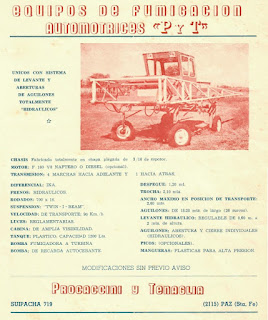

Según el folleto de la época: "Únicos con sistema de levante y aberturas de aguilones totalmente hidráulicos. Cabina de amplia visibilidad, luces reglamentarias".

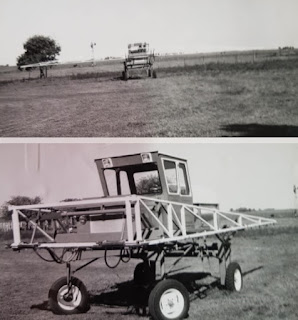

Pulverizador autopropulsado de color rojo bermellón con mazas, botalón y tanque de producto de color blanco.
Chasis fabricado totalmente en chapa plegada de 3/16" de espesor.
Como opcionales, se encontraban los picos y el motor Diesel Perkins.
Se fabricó una sola unidad, la cual al tiempo pudo ser vendida. Lamentablemente por cuestiones económicas, no tuvo continuidad el proyecto de la fabricación en serie.
Gran agradecimiento a Julian Tenaglia y familia por el material.

Lugar de Fabricación: Máximo Paz, departamento Constitución, Provincia de Santa Fe.

Inicio de fabricación: 1977.
Fin de fabricación: 1977.
Origen: Argentina

Motor: Ford V8 292, árbol de levas lateral.
Ciclo: Otto cuatro tiempos
Cilindrada (cm3): 4785
N° de cilindros: 8 en V.
Diámetro x carrera (mm): 95.2 x 83,8
Potencia (HP SAE): 160 a 4.000 RPM
Par motor: 37,3 Kgm a 2.000 r.p.m.
Relación de compresión: 7,0 a 1.
Sistema de enfriamiento: agua
Orden de encendido: 1-5-4-8-6-3-7-2.
Combustible: Nafta Común.
Lubricación: Forzada
Sistema de combustible: carburador Holley RX 7214-A de 2 bocas.
Filtro de combustible: papel micrónico en capsula plástica.
Filtro de aire: en baño de aceite SAE 30.
Filtro de aceite: FL 20, de papel micrónico.
Sentido de rotación (visto de frente): horaria
Luz de válvulas: 020" en caliente (admisión y escape)
Transmisión: 4x2 trasera
Caja de velocidades: engranajes de dientes rectos
Velocidades: 4 marchas hacia adelante + marcha atrás.
Diferencial: IKA
Frenos: hidráulicos.
Suspensión: Twin I Beam.
Tanque: hecho en plástico, de 1200 litros.
Bomba fumigadora a turbina y bomba de recarga autocebante.
Levante hidráulico: regulable de 0,50 metros a 2 metros de altura.
Aguilones: abertura y cierre individuales (hidráulicos).
Mangueras: plásticas para alta presión.
Dirección: sector y sin fin, semi reversible.
Rodado: 700x16"
Sistema eléctrico: 12V. Batería: 1x12V.

DIMENSIONES Y ABASTECIMIENTOS
Despeje al suelo (mm): 1200
Trocha (mm): 2100
Ancho máximo en posición de transporte (mm): 2800
Tanque de nafta (litros): 68

viernes, 3 de noviembre de 2017

Pla MAP 3 BD

Pulverizadora autopropulsada Pla MAP 3 BD, con botalón delantero, diseñada para el cultivo de caña de azúcar, también es incorporado para trabajos de agricultura tradicional en el norte del país. En versiones de transmisión mecánica 4×2 convencional (2900 y 3300) o hidrostática 4×4 (3300 H). También está la versión MAP 3 3300 H BD con dos líneas que permiten la aplicación de 2 productos en forma independiente (individual o simultáneamente).
En Tucumán, Salta y Jujuy ha surgido el interés de un importante número de productores y contratistas que ya tenían experiencias con el botalón delantero y que ahora vuelven a buscarlo en la nueva versión de la MAP 3.
La máquina hidrostática ofrece mayor despeje para entrar en cultivos de estadios más avanzados.

Lugar de fabricación: Las Rosas, departamento Belgrano, Provincia de Santa Fe.

Inicio de fabricación: 2017
Fin de fabricación: 201X
Origen: Argentina

Motor: Deutz 914
turbodiésel
6128 cc
6 cilindros
Diámetro/Carrera (mm) 102/125
142 CV
Bomba inyectora Bosch lineal
Sistema de enfriamiento Por aire
Lubricación forzada c/intercambiador de calor

Motor: Deutz 914
turbodiésel
6128 cc
6 cilindros
Diámetro/Carrera (mm) 102/125 220 CV en la versión 3300 H
Bomba inyectora Bosch lineal
Sistema de enfriamiento Por aire
Lubricación forzada c/intercambiador de calor

Sistema de transmisión mecánica 4×2: incluye las opciones de caja Eaton FS 4205, de 5+1 velocidades (3300), caja JCB PS 750.
Embrague: hidráulico.
La versión 3300 H dispone de transmisión hidrostática 4×4, con cambio continuo y motor hidráulico de caudal variable.
Diferencial: Eaton 19050 de Alta/Baja.
Suspensión: neumática.
Dirección: hidráulica Load Sensing.
Frenos: hidráulicos a disco.
Rodados: radiales 12.4×46 (1,80 metro de despeje).
Trocha: fija (2,10/2,62/2,80 metros).
Tanque: de rotomoldeo con hidro-inyectores (2.900 y 3.300 litros).
Botalón: delantero de 28/30 metros de accionamiento electrohidráulico
Bomba centrífuga de acero inoxidable Hypro 9303 (540 litros/minuto) con corte automático de seguridad.
Línea de pulverización: mixta de acero inoxidable (3/4”) con cinco/nueve secciones de corte con válvulas neumáticas y porta-picos quíntuples con antigoteo (35/52 cm).
Cabina: de matriz internacional antivuelco, con sistema de presurización, filtro de carbón activado y aire acondicionado envolvente y desempañador.
Bomba de carga: centrífuga Banjo (738 litros/minuto) de polipropileno con corte automático.
Tanque de agua limpia: rotomoldeo (400 litros).
Tanque de combustible: rotomoldeo (400 litros).
Luces: faros LED de alta y baja para traslado y opcionales de botalón delantero.
Sistema eléctrico: 12V. Batería: 1x12V 200Ah. Alternador 140A.

lunes, 11 de septiembre de 2017

Ancol H-1500-H

En un contexto económico en el que se implementaba el plan de Martínez de Hoz ,cuyo resultado fue un proceso de importaciones masivas y un efecto desastroso sobre la industria, donde grandes empresas industriales cerraron sus plantas: General Motors, Peugeot, Citroën, Chrysler, Siam, Deca (Deutz-La Cantábrica), la planta de vehículos utilitarios de Fabricaciones Militares, Aceros Ohler, Tamet, Olivetti, y miles de medianas y pequeñas empresas industriales ,el establecimiento metalúrgico AN-COL apostó al lanzamiento de la Maquina pulverizadora motorizada H 1500 H. Tan bella como imponente, esta pesada argentina obnubilaba los sentidos de quienes podían admirarla.

Era producida por el establecimiento metalúrgico AN-COL, Arroto Seco, provincia de Santa Fe.-

Inicio de fabricación: 1977?
Fin de fabricación: 198X
Origen: Argentina

Motor: Ford 221, árbol de levas lateral
Ciclo: Otto 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 3620
N° cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 93,5 x 87,9
Potencia (CV @ RPM): 137 @ 4000
Par Motor (mkg @ RPM): 28 @ 2800
Relación de compresión: 8,2 a 1
Refrigeración: circulación de agua.
Combustible: nafta súper
Filtro de combustible: celulósico, en seco.
Sistema de combustible: carburador Holley, doble boca
Filtro de aire: seco, elemento de papel / en baño de aceite.
Filtro de aceite: unidad sellada de celulosa.

Motor: Perkins 6-305, árbol de levas lateral.
Ciclo: Diésel 4 tiempos, válvulas a la cabeza.
N° de cilindros: 6 en línea
Cilindrada (cm3): 5000
Diámetro x Carrera (mm): 91,4 x 127
Potencia al volante (CV): 75 a 2000 r.p.m.
Potencia en la polea (CV): 70,06 a 2000 r.p.m.
Par motor (kgm): 30,1 a 1.250 r.p.m.
Relación de compresión: 17,4 a 1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección indirecta
Alimentación: Bomba inyectora marca CAV.
Combustible: Gas oil
Filtro de combustible: dos; primario y secundario (el primario con taza de sedimentación).
Filtro de aire: en baño de aceite (normal 30 o similar) con prefiltro ciclónico.
Refrigeración: agua, dos circuitos, con bomba agua, termostato y ventilador.

Tracción: 4x2 trasera
Embrague: monodisco en seco.
Tanque de plástico con capacidad de 1500 litros.
Bomba a turbina de alta presión, dobles impulsores marca Pelton, mando de la misma con cajas de cambio para mayor o menor caudal.
Plataforma de 29 surcos estaba compuesta por dos brazos con dos alargues plegables, llave de paso para fumigar en forma completa o parcial (suprimiendo los alargues), según cultivo.
Caño de bajada para pasar mata yuyos o bien pulverizar papas, maíz, trigo, soja y legumbres.
Paso libre bajo los ejes era de 1,15 m.
Suspensión delantera.
Sistema purificador de aire para interior de cabina.
Rodado delantero / trasero 7,50x20" / 9.5x24"

domingo, 13 de agosto de 2017

Campagnaro 2000 / 2400

Pulverizador autopropulsado, pero con algunas modificaciones respecto al primer modelo producido: esta vez ya de motor trasero pero manteniendo aún el botalón delantero.
Como en aquella época (década del 80'), mantenía las líneas rectas y bien angulosas en la cabina: esta estaba muy lanzada al frente e inclinada, con una sola puerta lateral para el acceso del operador, amplia superficie vidriada tonalizada con ventiletes laterales y vidrios fijos en los costados.
Respecto al corte de pintura, en ambos modelos (2000 y 2400) recordaba de forma lejana y vagamente al de John Deere de la época tanto en su diseño (con la franja lateral), los colores como así también en la tonalidad de los mismos. Para el modelo 2000 (ver imagen, arriba a la izquierda), en el tanque se podía leer la identificación de la marca y el modelo, manteniendo las llantas de color amarillo.

Lugar de fabricación: Pavón, departamento Constitución, Provincia de Santa Fe.

Inicio de fabricación: 198X
Fin de fabricación: 199X
Origen: Argentina

Motor 2000: Motor: OM 352, válvulas a la culata
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 5675
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 97 x 128
Potencia (CV DIN / HP SAE): 130 / 145 @ 2800 RPM
Par Motor (mkg DIN / SAE): 37 / 41 @ 2000 RPM
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa lineal
Bomba inyectora: Bosch comandada por engranajes.
Orden de inyección: 1-5-3-6-2-4.
Combustible: Gas-Oil
Filtro de aire: baño de aceite Normal 30 o equivalente.
Lubricación: forzada, con intercambiador de calor aceite/agua.
Filtro de aceite: combinado, de elementos primario y secundario.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".

Motor 2000: Perkins 6-305, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Cilindros: 6 en línea, verticales.
Diámetro x Carrera (mm): 91,4 x 127.
Cilindrada (cm3): 4999.
Potencia (CV SAE): 86 a 2600 r.p.m.
Par motor (kgm): 29,8 a 1500 r.p.m.
Relación de compresión: 17,4:1.
Orden de encendido: 1-5-3-6-2-4.
Combustible: gas oil
Sistema de combustible: inyección directa rotativa
Bomba: C.A.V., distribuidor y regulador mecánico de velocidad a diafragma
Filtrado de combustible: trampa de agua, dos filtros primaros y uno secundario.
Filtro de aire: tipo seco, elemento primario de celulosa e interno secundario de seguridad.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.

Motor 2400: Bedford 350H, 7 bancadas
Ciclo: Diésel 4 tiempos
N° de cilindros: 6 en línea, camisas fundidas
Cilindrada (cm3): 5755
Diámetro x carrera (mm): 106,96 x 107,95
Potencia (HP): 137 a 3000 rpm
Par máximo (Kgm): 33,047 a 1600 rpm
Relación de compresión: 17,5 a 1.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, con regulador neumático.
Orden de inyección: 1-5-3-6-2-4.
Combustible: Gas oil
Lubricación: circulación forzada
Refrigeración: agua por bomba centrífuga
Radiador: tubos y aletas, 3 hileras de tubos, flujo horizontal y tanques verticales

Motor 2400: Perkins 6-354 Fase II.
Ciclo: Diesel 4 tiempos, árbol de levas lateral, válvulas a la cabeza.
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 98,4 x 127
Cilindrada (cc): 5800.
Potencia (HP @ RPM): 140HP a 2800 r.p.m.
Par motor (kgm @ RPM): 43 Kgm a 1250 r.p.m..
Relación de compresión: 16:1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa.
Combustible: gas oil
Filtrado de gasoil: trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Distribución: por cadena (a partir de 1974 por cascada de engranajes).

Tracción: 4x2 trasera
Embrague: monodisco en seco, diámetro 330mm. (13"). Caja de velocidades: 4 adelante + M.A.
Diferencial: Eaton 16220 de 2 velocidades. Relación final: 6,33/8,81. Piñón y corona: 6:39.
Freno: hidráulico en eje de mando.
Suspensión delantera / trasera: a ballestas semielípticas con amortiguadores hidráulicos.
Barra con basculante, pico trijet, cañerias de acero inoxidable
Botalón 2000/2400 (M): 19 / 22
Tanque de carga (litros): 2000 / 2400
Comando de pulverización y banderillero Raven.
Rodado delantero/trasero 750x20"/9,5x24" o 12,4x38"
Sistema eléctrico: 12V. Alternador: 14V 36A. Baterías: 2x6V 100Ah.

ABASTECIMIENTOS
Tanque de combustible (litros): 108

DIMENSIONES
Trocha (mm): 2100
Ancho (mm): 3500
Largo (mm): 6000

viernes, 11 de agosto de 2017

Campagnaro 1200

Primer pulverizador autopropulsado fabricado por Campagnaro, a mediados de la década del 70'. De aspecto algo rudimentario con líneas rectas angulosas y ligero, se destacó al ser premiado con Medalla de Oro al Mérito industrial otorgada el 22 de diciembre de 1977.
De tradicional color verde con algunos detalles blancos (como el botalón y parte del tanque de pulverización), este pulverizador autopropulsado era de motor delantero y botalon ubicado también en posición delantera.
La empresa afirmaba que eran los "únicos equipos con sistema de aguilones articulados y flotantes, que evitan las vibraciones y roturas provocadas por los desniveles del terreno o los golpes contra obstáculos".También afirmaban: "amplia gama de velocidades de trabajo y de transporte, con un máximo de 90 kilómetros por hora".
Respecto a la cabina, ésta era de amplia superficie vidriada panorámica (con ventiletes pivotantes laterales), parabrisas con un limpiaparabrisas, dos puertas y ante todo de líneas muy angulosas, hecha en chapa.
Agradecimiento especial por la colaboración a Matteo Nižetić por el material y la colaboración.

Lugar de fabricación: Pavón Arriba, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1976
Fin de fabricación: 198X
Origen: Argentina
Chasis: de chapa de acero, plegada.

Motor: Ford V8 292 MD, válvulas a la cabeza
Ciclo: Otto 4 tiempos, árbol de levas lateral
N° de cilindros: 8 en V a 90°.
Diámetro x carrera (mm): 95,2 x 83,8
Cilindrada (cm3): 4785.
Potencia (HP SAE @ RPM): 160 a 4000
Par motor (kgm @ RPM): 37,3 a 2000
Relación de compresión: 7 a 1.
Filtro de aceite: de flujo total
Orden de encendido: 1-5-4-8-6-3-7-2
Combustible: Nafta
Lubricación: circulación forzada
Refrigeración: agua, termostato y ventilador
Alimentación: carburador Holley RX 7214-A de 2 bocas.

Motor opcional: Perkins 6-305
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 5000
Cilindros: 6 en línea
Diámetro x carrera (mm): 91,44 x 127
Potencia (CV/RPM): 91,3 a 2250
Relación de compresión: 17,4 a 1.
Orden de inyección: 1-5-3-6-2-4.
Filtro de aire: tipo seco, elemento primario de celulosa e interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil: con trampa de agua, dos filtros primaros y uno secundario.
Lubricación: forzada. Bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.
Caja de velocidades: 4 adelante + M.A.
Diferencial: reforzado.
Freno: hidráulico en eje de mando.
Suspensión delantera / trasera: a ballestas semielípticas con amortiguadores hidráulicos.
Botalon: delantero, flotante y de estructura reticulada. De 18,20 metros de longitud.
Altura regulación botalón (mm): 600 a 2000.
Tanque de pulverización (litros): 1200
Bomba de recarga: llenado en 4 minutos
Rodado: 7,5x20" agrícolas
Sistema eléctrico: 12V. Batería: 2x6V. Luces: dos faros alta y baja, posición y traseras.

Capacidades
Tanque de combustible (litros): 120

jueves, 3 de agosto de 2017

Pla MAP 3000

Según test de 1999, de la revista Chacra: "Desde hace unos meses la empresa Pla comercializa en competencia con las grandes pulverizadoras autopropulsadas fabricadas en nuestro país e importadas, su modelo MAP 3000, que por sus características y prestaciones es una herramienta valiosa para quienes emplean equipos de altísima productividad y gran precisión".
Con cabina presurizada, filtro de carbón activado que protege al operador de los productos en aplicación y escalera de acceso rebatible hidráulicamente.
Para 1999, tenía un precio de $108000 sin IVA.
Agradecimiento especial por el material a Tadeo Buratovich (Arequito, Santa Fe).

Lugar de fabricación: Las Rosas, Departamento Belgrano, provincia de Santa Fe

Inicio de fabricación: 1998?
Fin de fabricación: 2006?
Origen: Argentina

Motor: John Deere 6068, árbol de levas de hierro especial
Turbocompresor: geometría variable, enfriador intermedio y enfriador posterior aire-aire
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 6800
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 107 x 127
Potencia (HP RPM): 190 @ 2300
Par máximo (Nm @ RPM): 859 @ 1600
Relación de compresión: 17:1
Combustible: gas oil
Refrigeración: agua, por bomba centrífuga y termostato con paso de derivación.
Filtro de aire: tipo seco, con predepurador ciclónico y elemento de seguridad.
Lubricación: Forzada con bomba a engranajes, accionada a través del cigüeñal
Filtro de aceite: de flujo total con válvula de derivación.
Sistema de combustible: inyección directa.
Bomba inyectora a émbolos con regulador mecánico y corte eléctrico.
Filtro de combustible: de 5 micrones de doble fase, con dispositivo anti derrame.
Orden de inyección: 1-5-3-6-2-4.
Tracción: 4WD
Transmisión: hidrostática
Depósito de solución (litros): 3200.
Depósito de agua limpia (litros): 180
Bomba centrífuga (l/min): 250
Comando: electroválvulas con mando a distancia manual o mediante computadora de a bordo.
Suspensión: neumática independiente en las 4 ruedas.
Botalón posterior (metros): 26,95 con auto nivelado electrohidráulico, pivotante en rótula central plegable en 5 tramos con suspensión hidráulica y neumática.
Alas con movimiento independiente. Altura regulable entre 0,60 y 2,20 metros.
Dirección: hidrostática, en las 4 ruedas.

CAPACIDADES
Tanque de combustible (litros): 390?
Aceite de motor (litros): 26
Líquido refrigerante (litros): 29,3

Pla MAP 2000

Presentada en la ExpoChacra 1999.
Ya era de color amarillo, en contraposición con las anteriores que eran azules.
Como equipo opcional, la empresa ofrecía un dosificador de producto Raven, banderillero satelital, piloto satelital y dirección integral en las cuatro ruedas.

Lugar de fabricación: Las Rosas, Departamento Belgrano, provincia de Santa Fe

Inicio de fabricación: 1998?
Fin de fabricación: 2006?
Origen: Argentina

Motor: John Deere 6068, árbol de levas de hierro especial
Turbocompresor: de geometría variable, enfriador intermedio y enfriador posterior aire-aire
Ciclo: Diesel cuatro tiempos
Cilindrada (cm3): 6800
Cilindros: 6 en línea
Diámetro x Carrera (mm): 107 x 127
Potencia (HP RPM): 190 @ 2300
Par máximo (Nm @ RPM): 859 @ 1600
Relación de compresión: 17:1
Combustible: gas oil
Refrigeración: agua, por bomba centrífuga y termostato con paso de derivación.
Filtro de aire: tipo seco, con predepurador ciclónico y elemento de seguridad.
Lubricación: Forzada con bomba a engranajes, accionada a través del cigüeñal
Filtro de aceite: de flujo total con válvula de derivación.
Sistema de combustible: inyección directa.
Bomba inyectora a émbolos con regulador mecánico y corte eléctrico.
Filtro de combustible: de 5 micrones de doble fase, con dispositivo anti derrame.
Orden de inyección: 1-5-3-6-2-4.
Tracción: 4WD
Trocha: variable hidrostática de 2,80 a 3,20 metros.
Ancho de botalón (mts): 27
Sistema eléctrico: 12V. Batería: 1x12V. Alternador: 12V 105A

CAPACIDADES
Tanque de combustible (litros): 390?
Aceite de motor (litros): 26
Líquido refrigerante (litros): 29,3



Material: Matías Nicolás Lerch
