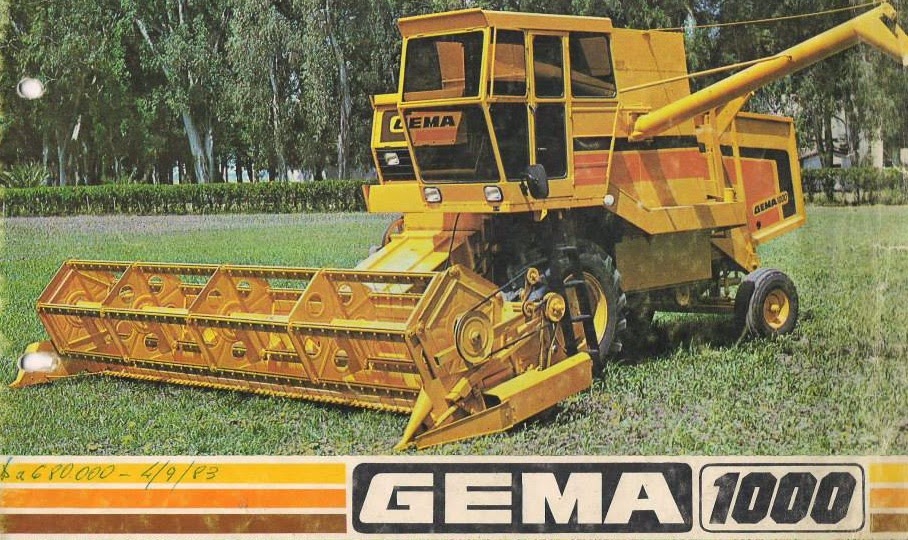

GEMA 1000

Apodada "la máquina", ésta fue la primera cosechadora con variador de velocidad de cilindro con mando hidráulico.
La cabina presentaba ítems de confort como Radio AM a botonera y asiento de tipo pulman amortiguado y ajustable y el tablero con los siguientes marcadores como termómetro, amperímetro, manómetro, tacómetro electrónico de cilindro y sensores de movimiento electrónico de cuatro posiciones.
El puesto de comando incluía acelerador de mano y la palanca del accionamiento del variador de tracción era hidráulica.
PLATAFORMA Y ACCESORIOS: De corte 18': para trigo, sorgo, avena, cebada, centeno, lino, etc; De corte 16': para trigo, sorgo, avena, cebada, centeno, lino, etc; Sojera de 16': para soja cortando 7 surcos. Maicera: para maíz cortando 5 surcos a 0,70 M entre sí; Girasolera de 18' y 16'; Recolector de 7': para cereales en hilera y poroto; Recolector de 10': colocado en la plataforma para legumbres. Desparramador de paja: para desparramar la paja de los cereales cosechados; triturador de paja: para triturar y desparramar la paja de los cereales cosechados y barra de corte flexible: para plataforma de 16'.
La publicidad de la izquierda corresponde al año 1983.

Lugar de fabricación: Rosario, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1983?
Fin de fabricación: 198X
Origen: Argentina

Motor: Perkins 6-354, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindros: 6 en línea.
Cilindrada (cm3): 5800
Diámetro x Carrera (mm): 98,4 x 127
Potencia (HP): 108 a 2800 r.p.m.
Par motor (kgm): 38 a 1250 r.p.m.
Relación de compresión: 16 a 1.
Sistema de combustible: inyección directa
Orden de encendido: 1-5-3-6-2-4.
Combustible: Gas oil
Bomba inyectora: rotativa C.A.V., distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil: con trampa de agua, dos filtros primaros y uno secundario, de papel micrónico.
Lubricación: forzada, bomba de engranajes, con filtrado de flujo total y válvula de derivación Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 2WD delantera
Embrague: a disco en seco accionado mecánicamente a palanca
Transmisión: caja puente. Engranajes rectos. Satélites y planetarios con palier flotante.
Marchas: 3 + M.A.
Variador de velocidad: diseño exclusivo - gama 1:2,25 accionamiento hidráulico.
Frenos: a discos en las ruedas delanteras de accionamiento hidráulico.
Sistema hidráulico: de tipo centro abierto con bomba a engranajes de caudal fijo y presión variable.
Dirección: hidrostática con cilindro de doble efecto.
Sistema eléctrico: 12V negativo a masa. Batería: 2x6V 180Ah en serie.
Levante plataforma: hidráulica con cilindros buzos de empuje directo.
Levante molinete: hidráulico con con cilindros buzos de empuje directo.
Apertura tubo descarga: hidráulica con cilindro de doble efecto.
Rodado delantero/trasero: 18,4x30'' de 8 telas/1100x16'' de 8 telas
Rodado carrito: 600x16'' de 4 telas.
SISTEMA DE TRILLA
Embrague: a disco seco accionado mecánicamente a palanca.
Cilindro: a batidores (inglés) / a dientes (norteamericano).
Cóncavo: a barras / a dientes.
Variador de velocidad (cilindro): con mando hidráulico. 1:2,25-(rpm-500-1125)
Luz entre cilindro y cóncavo: regulable desde la plataforma de comando en forma independiente la entrada y salida
Embocadura: directa, sistema de acople rápido. Acarreador a cadena.
Palanca accionamiento variador de trilla: hidráulico.
Palancas de registro de cóncavo: mecánicas con traba de posición.
Palanca accionamiento descarga a granel: hidráulica.
Palanca apertura tubo de descarga a granel: hidráulica.
SISTEMA DE LIMPIEZA
Doble en cajas independientes
Primera limpieza: caja de zaranda independiente. Zarandón: boca de sapo cambiable.
Ventilador: independiente con registro de caudal de aire y válvula direccional.
Segunda limpieza: caja de zaranda con piso con zaranda de polvorín cambiable.
Ventilador: independiente con registro de caudal de aire y válvula direccional.
Sacapajas: entero en un solo cuerpo y sin mecanismos complejos. Trabajo: a granel.
DIMENSIONES GENERALES
Ancho de corte (M): 4,80 (16'') / 5,40 (18'')
Ancho de embocadura (M): 1,00
Largo del cilindro (M): 1,00
Diámetro del cilindro (M): 0,55
Largo zaranda 2da limpieza (M): 1,00
Ancho zaranda 2da limpieza (M): 0,85
Trocha (M): 2,10
Alto (M): 4,00
Ancho de transporte (M): 2,75
Largo/ancho zarandón 1ra limpieza (M): 1,65/0,92
Largo total (con carrito y plataforma 18') (M): 12,60
Despeje mínimo (M): 0,40
Publicidad: Adolfo Muiño
