viernes, 17 de octubre de 2014

Rotania H2

Hileradora automotriz, aparecida aproximadamente a principios de los 60's, en un mercado bastante competitivo aún para este tipo de máquinas que sólo cortaban la planta pero no almacenaban nada.
La plataforma se puede desacoplar con facilidad para admitir la colocación de otros accesorios, fumigador, cortador de césped y otra cantidad de equipos en desarrollo, o de fácil fabricación por parte del interesado.
Dos opciones de motor, en momentos (aquellos) donde se empezaban a imponer los impulsores Diésel en detrimento de los nafteros, a agricol y kerosene, entre otros.
Otro opcional era la plataforma a lona de 16 pies.

Lugar de Fabricación: Sunchales, Departamento Castellanos, Provincia de Santa Fe

Inicio de fabricación: 196X
Fin de fabricación: 197X
Origen: Argentina

Motor: Perkins A3-152, válvulas a la cabeza
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 2500
N° de cilindros: 3 en línea, verticales
Diámetro x carrera (mm): 98,4 x 127
Potencia a volante (CV/RPM): 61 a 2000
Potencia a la polea (CV): 58,12
Relación de compresión: 17,4 a 1
Orden de encendido: 1-2-3
Filtro de aire: baño de aceite con prefiltro ciclónico
Sistema de combustible: inyección indirecta.
Bomba: rotativa CAV en 2 etapas; 1 a la pre cámara y otra al pistón.
Filtrado de gasoil: 2 filtros; 1 primario y otro secundario, taza de sedimentación.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación

Motor: IKA 6L-226, válvulas laterales.
Ciclo: 4 tiempos, árbol de levas lateral
Cilindrada (cm3): 3.707
N° de cilindros: 6 en línea
Diámetro x carrera (mm): 84,1 x 111,1
Potencia (CV @ RPM): 115 @ 3800
Par Motor (mkg @ RPM): 25 @ 2000
Relación de compresión: 7,3 a 1
Refrigeración: agua, por termostato y radiador.
Combustible: nfta común
Bomba de combustible: Carter, mecánica a diafragma
Sistema de combustible: carburador Carter WCD 2807 S
Orden de encendido: 1-5-3-6-2-4.
Lubricación: a presión en cojinetes de bancada, biela y arbol de levas

Tracción: 2WD delantera
Mecanismo de tracción: caja diferencial y motor, montados en un solo block, tipo tractor.
Marchas escalonadas especialmente para auto hileradora, para máximo rendimiento. Se evita con ventaja el variador, de costoso mantenimiento.
Plataforma hileradora: a sin fin patente 207551 sin lonas de descarga lateral.
Plataforma alfalfera: de 12 pies de corte.
Ancho de corte (mm): 4 a 1300.
Regulación altura de corte hidráulico.
Freno: sobre la caja de velocidad.
Dirección: a tornillo sin fin y sector, en baño de aceite.
Rodado delantero de tracción: 9,50x24" de 6 telas.
Rodado trasero de dirección: 600x16" de 4 telas.
Sistema eléctrico: 12V. Batería: 2x6V.
Peso en orden de marcha motor Perkins (kg): 2270.

Escala de velocidades (en m/hora)
1°: 2,900 / 2°: 4,150 / 3°: 6,150 / 4°: 7,100 / 5°: 22,000. M.A.: 3,900.

ABASTECIMIENTOS IKA / Perkins
Tanque de combustible (litros): 60?
Líquido refrigerante (litros): 11,5 / 8,4
Aceite cárter motor (litros): 6 / 6,4

DIMENSIONES
Largo total c/molinete (mm): 5980
Largo total sin plataforma (mm): 4050
Ancho con plataforma (mm): 4820
Ancho sin plataforma (mm): 2250
Altura total (mm): 2420

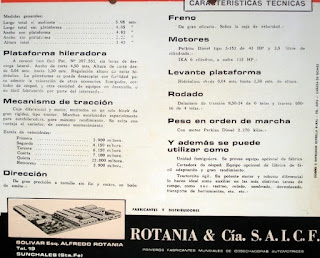

Material: Tadeo Buratovich.
