Hanomag R75

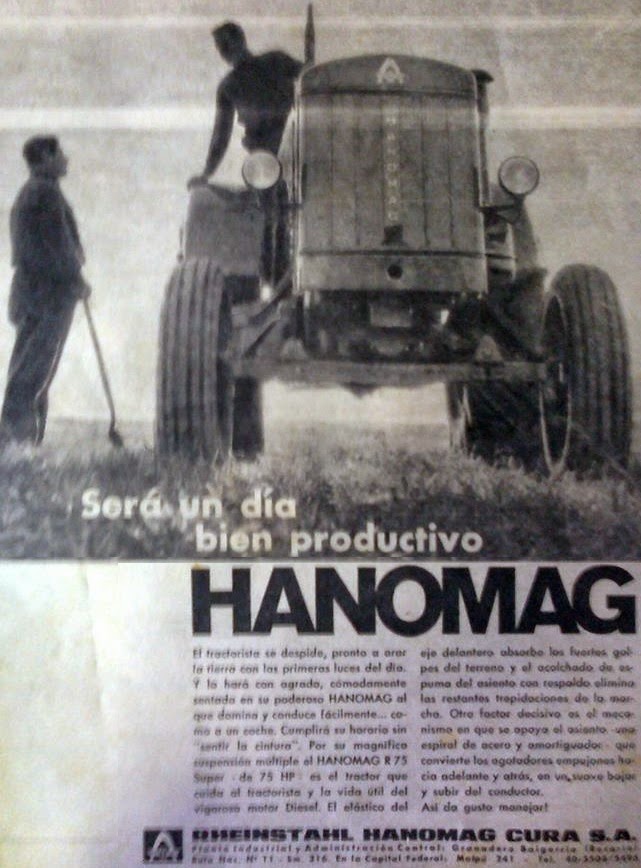

Según el folleto de la época: "Nunca hubo tractor igual sobre la tierra.
Empuñando el volante del nuevo tractor Hanomag R75 Super, descubrirá nuevos horizontes.
La fuerza de esta potente máquina, su robustez y larga vida... todo es suyo.
Usted tiene aseguradas las jornadas de miles y miles de horas de trabajo sin cansancio ni interrupciones; el arado de miles y miles de hectáreas, labradas con toda comodidad, cosecha tras cosecha.
El avanzado diseño del tractor R75 Super cuida tanto al tractorista como a la vida útil del vigoroso motor.
El valor de una máquina se juzga por su potencia y duración, factores que inciden notablemente en su rendimiento integral. Por eso nos fijamos tanto en la bondad de su construcción y en la empresa productora.
Así da gusto manejar. Así se tiene más superficie arada en menos tiempo y con mayor economía.
En pocas palabras, el progreso es suyo con un potente y robusto tractor.
El R75 Super posee un impresionante poder de arrastre no solo por su gran potencia motriz y el peso de la máquina por un lado y el de la adecuada distribución de peso y la ubicación de las ruedas por el otro, además es una obra maestra de la ingeniería alemana realizada con 130 años de experiencia de Rheinstahl Hanomag y la pericia industrial de casi medio siglo de la empresa argentina Cura Hermanos".
El modelo más grande y potente de la gama.
Montaba un tablero muy espartano donde se incluían: presión de aceite, nivel de combustible, temperatura y amperímetro y traían un sistema para descomprimir el motor para hacer el arranque mas seguro (como algunas motos grandes), compartido también con todos sus hermanos menores de gama.
Incluían unos adornos rejillados en las chapas laterales que ocupaban un interesante espacio, que no estaban presentes en todos los modelos.
Se diferenciaba entre sí de los demás modelos de la gama también por tener una prolongación en el cubrevolante y tanque de combustible, aparte de la bomba inyectora que era de origen Bosch y la bomba de agua bien cercana al ventilador.
Agradecimiento especial por la colaboración con el material a Nicolás Favre (Entre Ríos), R. Rodríguez, G. Coronel y Tadeo Buratovich (Arequito - Santa Fe).

Lugar de Fabricación: Granadero Baigorria, departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1960
Fin de fabricación: 1965?
Origen: Alemania / Argentina

Motor: D57, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
N° de cilindros: 4 en línea verticales, camisas cambiables
Diámetro x carrera (mm): 110 x 150
Cilindrada (cc): 5702
Potencia (CV DIN 70200 @ RPM): 75 @ 1283
Par Motor (mKg DIN): 31,2
Relación de compresión: 17,5:1
Combustible: gas oil
Sistema de combustible: inyección directa lineal
Bomba inyectora: Bosch PE 4 A 75, regulador mecánico
Bujías de precalentamiento Bosch KE GA 1/11.
Secuencia de inyección: 1-2-4-3 (cilindro 1 en el radiador)
Lubricación: circulación a presión con bomba de engranajes.
Filtro de aceite: magnético en flujo principal, filtro de aspiración de la bomba de aceite
Filtro de aire: en baño de aceite con pre-separador ciclónico.
Filtro de gasoil: fieltro con prefiltro de malla metálica.
Refrigeración: agua, por bomba, termostato, ventilador y radiador tubular.
Accionamiento árbol de levas: engranajes helicoidales de acero.
Tracción: 4x2 trasera
Embrague: Fichtel & Sachs G 50 KR, monodisco en seco, accionamiento mecánico
Caja de velocidades: 5 hacia adelante y 1 M.A.
Eje delantero: oscilante con puños y ballesta, 3° de inclinación ruedas delanteras.
Diferencial: con bloqueo a palanca.
Frenos: cinta y campana con accionamiento mecánico; individual o las dos ruedas a la vez.
Freno de estacionamiento: de expansión, a palanca y de mando mecánico
Velocidad de la TDF (RPM): 540
Velocidad de rotación de la polea (RPM): 950
Diámetro polea (disposición lateral): 425 mm
Dirección: sector y sin fin, ZF L 6820 11 LR
Velocidad máxima (Km/h): 23,5
Neumáticos delanteros / traseros: 7,50x20'' / 15x30''
Sistema eléctrico: 12V. Batería: 1x12V 75Ah o 90Ah. Dinamo: 130W. Arranque: 12V 4 HP.

VELOCIDADES (km/h)
1° 5,72 / 2° 8,19 / 3° 9,90 / 4° 16,30 / 5° 29,21. M.A. 4,27
ABASTECIMIENTOS
Tanque de combustible (litros): 130
Sistema de refrigeración (litros): 36
Aceite motor (litros): 12
Aceite transmisión (litros): 50
Aceite caja de polea y TDP (litros): 2
PESOS
En orden de marcha (kg): 3850
Peso total (kg): 3600
Peso máximo admisible (Kg): 5200
Peso máximo admisible eje delantero (Kg): 1900
Peso máximo admisible eje trasero (kg): 3300
DIMENSIONES
Longitud total (mm): 3750
Ancho total (mm): 1900
Altura borde superior dirección (mm): 1800
Ancho de vía delantero (mm): 1415
Ancho de vía trasero (mm): 1510
Distancia entre ejes (mm): 2330
Despeje al suelo (mm): 400
