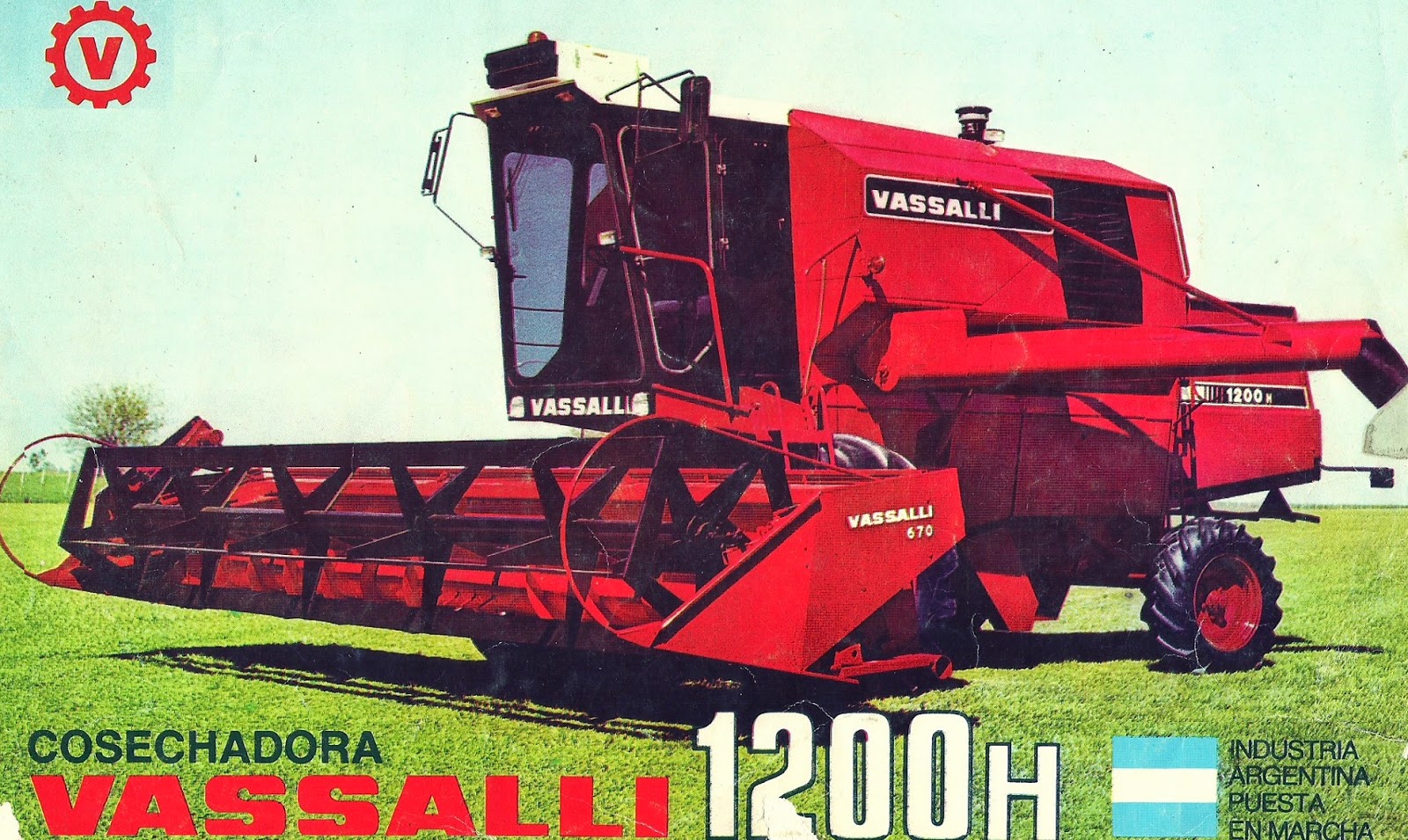

Vassalli 1200 H

Cosechadora lanzada en la segunda mitad de la década del 80', en un mercado bastante regulado y cerrado al mundo, característica de aquel momento de nuestro país.
En la continua búsqueda de mayor capacidad de trilla y tamaño en pos de equipararse con la multinacionales, Vassalli desarrolló este modelo.
Equipada con cabina panorámica de amplios cristales enteros tonalizados para mayor visibilidad, asiento con suspensión hidráulica en posición central de manejo, radio AM/FM estéreo, aire acondicionado, amplitud interior, comando al alcance de las manos, indicadores de fácil lectura (tacómetro, nivel de combustible, amperímetro, entre otros), limpiaparabrisas tipo paralelogramo, accionamiento a doble brazo (amplio barrido).
Según el folleto de la época: "acentúa la línea moderna de esta confortable cabina, su color negro mate, los paneles interiores y el accionamiento de las puertas y ventiletes mediante cilindros Gas Spring. Se puede acceder a la noria de retorno desde la posición de manejo, abriendo el ventilete derecho trasero, de esta matera se puede apreciar en qué estado retorna el cereal al cilindro".
Transmisión monoblock con motor hidráulico, caja de velocidades, diferencial, frenos y reductores en un solo cuerpo.
Columna de dirección rebatible que permite al operador ubicarla en la posición de manejo más cómoda.
Agradecimiento especial por los datos a Santiago Luis Rinaudo / Raúl Andrés López
Lugar de producción: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1986
Término de fabricación: 1996?
Origen: Argentina

Motor: Deutz BF6L913, árbol de levas lateral
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Alimentación: Turbocomprimido
Cilindrada (cm3): 6128
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 102 x 125.
Relación de compresión: 15,5:1.
Potencia (HP): 178
Régimen (r.p.m): 2300
Par motor (KgM RPM): 50 @ 1600.
Relación de compresión: 17,7:1
Sistema combustible: inyección directa
Bomba inyectora: lineal Bosch
Combustible: gas oil
Filtro de gasoil: doble, primario elemento filtrante de fieltro tubular y secundario tipo estrella de papel celulosa.
Enfriamiento: por aire a presión, mediante turboventilador.
Lubricación: circulación forzada con intercambiador de calor.
Filtro de aire: seco con válvula y luz indicadora. 1° elemento de papel y 2° de seguridad de paño.
Tracción: 2WD Delantera
Transmisión hidromecánica: bomba hidráulica BPV5OS, que alimenta un motor hidráulico fijo BMF 50 (marca Venturi Linde) acoplado directamente a la caja de velocidades.
Velocidades: 3 adelante + 3 M.A.
Avance 1°: para terrenos pesados de 0 a 7,7 m/h. 2°: para terrenos normales de 0 a 12,5 m/h. 3°: para traslado en rutas de 0 a 28,70 m/h.
Retroceso 1°: de 0 a 3,8 m/h. 2°: de 0 a 3,7 m/h. 3°: 0 a 8,6 m/h.
Con esta trasmisión se elimina el variador y el embrague.
Bloqueo de diferencial: evita el patinaje individual de las ruedas.
Reductores epicicloidales: en baño de aceite, en ambas ruedas motrices. En este sistema la carga sobre los mandos finales se reparte en tres engranajes satélites en vez de hacerlo en un sólo piñón.
Frenos: a pedal, mecánicos a discos múltiples secos, totalmente blindados e individual sobre cada rueda.
Dirección: accionamiento hidrostático directo en puntas de ejes traseras. Actúa aún con motor detenido.
Plataforma: ancho de corte de 22 pies.
Control de altura de corte: hidráulico variable de 5 a 120 cm.
Embocador: universal de acople rápido, con piso de chapa perforada a tajos para cosecha gruesa. (se provee chapa ciega para cosecha fina).
Molinete fijo de 5 paletas: regulable en altura por accionamiento hidráulico, desplazamiento horizontal de avece y retroceso hidráulico. Diámetro: 1,14 mts. Gama de velocidades (RPM): 0 a 43 en forma continua, mediante el comando de una bomba hidráulica que alimenta un motor hidráulico.
Caja de cuchilla: eje inclinado, montado sobre rodillos, en baño de aceite, 500 RPM, 76 mm de carrera.
Cilindro trillador de barras batidoras: régimen regulable por piñones intercambiables de 530 RPM a 1300 RPM con cadena triple 3/4''. De 120 cm de ancho - 51,5 cm de diámetro - 8 barras batidoras estriadas - con volantes que aumentan su inercia.
Para arroz y porotos se provee opcionalmente con 8 barras porta dientes.
Cóncavo: 2 versiones de 8 barras con pequeña separación entre alambres, para cosecha fina y mayor separación para cosecha gruesa. Opcional de 5 barras con dientes, para arroz y porotos. Abertura entre cóncavo y cilindro regulable desde cabina. Superficie cóncavo (m2): 0,57. Ángulo de abrace: 103°.
Ventilador de limpieza: caudal de aire variable mediante poleas intercambiables, lográndose 780, 910, 1060 y 1160 RPM. Con alimentación de aire adicional en el centro del ventilador.
Zaranda de 1° limpieza: 4 secciones de regulación independiente. La 4° sección permite la separación de granos vestidos para retorno al cilindro. Superficie (m2): 2,00.
Zaranda de 2° limpieza: intercambiables. Perforadas con diámetros de 5-5,75-6,50-9-12 y 14 mm. Opcional: 2,50 mm. Superficie (m2): 1,66.
Sacapajas: 5 elementos con movimiento alternativo, construidos en chapa estampada y montados sobre cojinetes a bolillas sellados. Superficie de separación (m2): 4,80. Acceso a sacapaja facilitado mediante una compuerta especial en la cola de la máquina.
Tolva granera (litros): 4750
Neumáticos delanteros/traseros: 23,1x30" cinchadora/12,4x24" de 6 telas.
Tanque de combustible (litros): 320
Peso - cosechadora básica con embocador - (kg): 7470.
