jueves, 5 de noviembre de 2015

Zanello G-5

Cargador y retroexcavadora producido en conjunto por Zanello y Grossi en "la perla del oeste" santafesino; resultó ser una efímera colaboración entre ambas empresas.
Recurría a una motorización más que repetida en la industria, hasta el hartazgo diríamos y a componentes de fácil reposición en el mercado.
El instrumental completo se componía de luces delanteras, traseras, trabajo y balizas.
Equipamiento compuesto de asiento anatómico de suspensión hidro controlada regulable, acelerador manual y de pedal, detención manual de motor independiente.
Su styling (en líneas generales), era agraciado para un vehículo de este tipo, siendo llamativas y por ahí "chocantes" las masas de color marrón oscuro, en contraste con la tonalidad amarillo "dorado".
Agradecimiento por el material a Lucas Paglieri (INTA Castelar) y a Aníbal Malizzia por la redacción a Aníbal Malizzia.

Lugar de fabricación: Rafaela, Departamento Castellanos, Provincia de Santa Fe

Comienzo fabricación: 1983?
Fin de Fabricación: 198x
Origen: Argentina

Motor: Perkins 4-203
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 3300
N° de cilindros: 4 en línea
Diámetro x carrera (mm): 91.5 x 127
Potencia al volante (CV DIN/RPM): 60 (44.1 kw) a 2200 rpm
Filtro de aire: seco con prefiltro ciclónico
Arranque. Dispositivo termo arrancador CAV
Orden de encendido: 1-2-3-4
Relación de compresión: 17,4:1
Filtrado de gasoil: 2 filtros; primario y 1 secundario, con taza de sedimentación.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación.
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador.
Tracción: 2WD trasera
Transmisión: Cambio de engranajes en toma constante, 8 marchas de avance y 8 de retroceso.
A través de un inversor mecánico con palanca al volante.
La 3ª, 4ª, 7ª y 8ª marchas son sincronizadas, doble palanca de mandos.
Reductores finales de engranajes rectos de reducción simple
Diferencial con traba comandada por pedal con destrabe automático.
Embrague bidisco en seco de accionamiento simultaneo de 11” de diámetro
Frenos: de servicio de cintas en seco con mando mecánico simultaneo
Dirección: hidrostática. Con accionamiento directo de cilindro montado sobre el puente
Neumáticos delanteros 7,00-16'' (10 telas) vial y traseros 16.9-15/24 (12 telas)
Sistema eléctrico: 12V. 1 Batería de 12V 120 Ah. Alternador: 12V 38A.

Velocidades máximas con rodado 16.9/24 a 2200 rpm
1ª en baja/en alta: 2.05 / 7.14
2ª en baja/en alta: 3.09 / 11.14
3ª en baja/en alta: 4.53 / 16.31
4ª en baja/en alta: 5.85 / 21.07

Capacidades
Tanque de gasoil (litros): 80
Líquido refrigerante (litros): 8,5
Aceite motor (litros) / con filtro: 12,4 / 16,5
Aceite de caja (litros): 11,5
Hidráulico (litros): 35
Dimensiones
Ancho de corte retroexcavadora (mm): 470
Ancho de corte cargador (mm): 2000
Capacidad cargador (colmada) (litros): 500
Capacidad retroexcavadora (colmada) (litros): 130
Distancia entre centro de eje y filo de cuchara (mm): 1770
Altura mínima cuchara sobre el suelo (mm): 150
Altura máxima cuchara con ángulo de inclinación mínimo (mm): 2600
Altura máxima cuchara con ángulo de inclinación máximo (mm): 3200
Distancia del borde del capot a inclinación cuchara (mm): 580
Ángulo máximo inclinación cuchara: 120°
Profundidad máxima retroexcavadora (mm): 3800
Alcance máximo en altura máxima de retroexcavadora (mm): 4300
Altura máxima excavadora al filo superior (mm): 3970
Altura máxima excavadora al filo inferior (mm): 3520

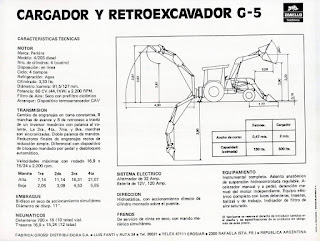

Material: Lucas Paglieri / Redacción: Aníbal Malizzia (gran agradecimiento)
