martes, 1 de enero de 2019

No pudieron ser: planta de implementos de Massey Ferguson

A continuación, un testimonio de un ex empleado que trabajó en Massey Ferguson Argentina durante los 70's: "Esa planta fue creada con la filosofía de la dirección canadiense de Massey Ferguson. Derrapó antes de empezar a producir, ya que los 20 implementos que se produjeron eran la pre-producción de prueba, no saliendo producción en serie real.
Hay que recordar que los comienzos de los 80's fueron malos para el campo y en general.

No había escala de producción y la pifiaron desde arriba. Es un lindo "Leading case" para aprender.
Dos ejemplos de por qué fracasó la planta
1- Falta de flexibilidad en el diseño. Las tuercas autoblocantes de las punta de ejes eran especiales y fabricarlas hizo que se tuviera q comprar un lote de 20000. Aclaro se usaban 2 por implemento.
2.- Los aceros utilizados hacían necesario comprar lotes mínimo de media colada a Acindar. Y eran un montón de aceros diferentes. Es de imaginarse los resultados de una empresa así, si se tiene un competidor como Apache que lo hace con lo que hay a mano.

Fue un despropósito y sin dudas faltó alguien que explique a la casa matriz que hay que ser flexible en una economía como la Argentina. A posteriori, ese predio le termino dando buen uso la gente de Lucas Indiel haciendo partes eléctricas de la industria automotriz. ¿Ironías del destino? no, ya que Lucas y AGCO posteriormente compraron a nivel global un grupo inversor lo que quedó de Massey Ferguson, ya que MF a nivel mundial desapareció en 1981 como empresa, sobreviviendo únicamente la marca y con compañías que tenían la licencia de producción.

Así que con respecto a Massey Ferguson, no hay una historia para escribir porque casi no llego a nacer. A MF le duró tal vez 3 años, desde que la empezó a construir hasta que se la sacó de encima.
Estaba al lado de la Autopista Rosario - Santa Fe en la segunda entrada a San Lorenzo; lo que era de MF original es el galpón mas cerca de la autopista, que era todo pre moldeado hecho por la empresa cordobesa Astori, el cual en 3 meses lo levantaron (ultimo trimestre de 1977).
Era una nave alta con piso llaneado, en la cual podías comer en el piso. Contaba con cabina de pintura y no mucho mas porque era una línea de montaje. No había estampadoras de discos, solo corte y soldadura. Era el comienzo y no avanzo mas hasta los primeros 2 años de los 80's".


Imagen de Google Street View - en la actualidad pertenece a una empresa semillera. Solamente el tanque y la nave más cercana a la Autopista Rosario - Santa Fe, son originales de Massey-Ferguson.

martes, 15 de noviembre de 2016

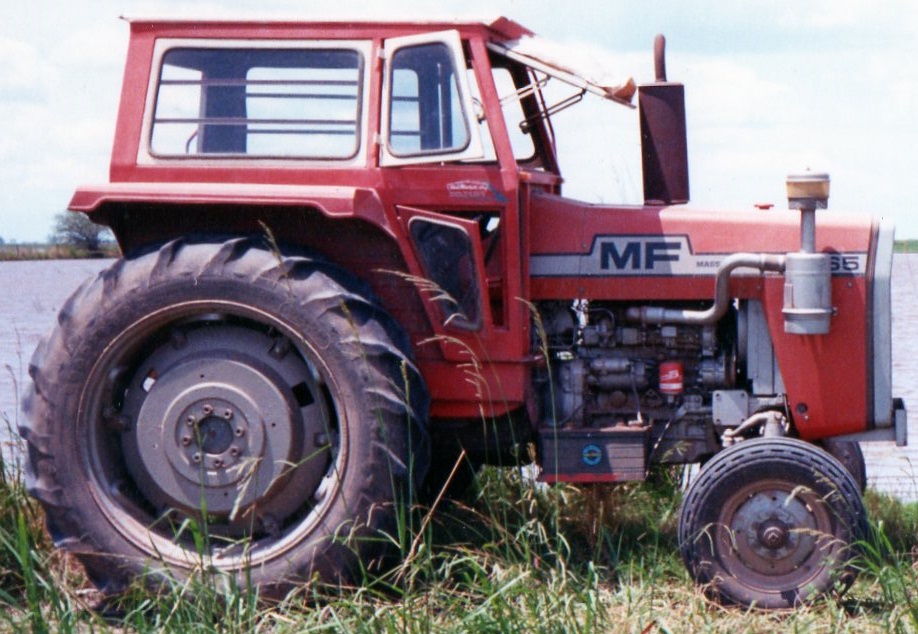

Massey Ferguson 265

Tractor universal de baja potencia, cuyo parentesco más cercano puede encontrase en Beauvais, Francia; ya que allí se producía el 260, con bastantes similaridades a nuestro 265.
Equipado con sistema hidráulico (el cual incluía levante de tres puntos en el equipo standard), sistema de enganche de tres puntos accionado por una bomba hidráulica de pistones; equipado con control de posición, control de sensibilidad y control de profundidad y esfuerzo controlado. Horquilla de acople del brazo tripuntal con tres posiciones de enganche.
El panel de instrumentos ofrecía termómetro de agua, manómetro de aceite, tacómetro con cuenta horas incorporado, amperímetro, indicador de nivel de combustible, llave de arranque, llave de luces, perilla de corte de combustible (parada de motor); luz indicadora de restricción del filtro de aire y acelerador de mano.
El puesto de comando estaba dotado de guardabarros enterizos unidos a los apoyapiés, asiento acolchado con suspensión a resorte y regulación en peso y altura del tractorista.
El equipo lumínico se completaba con dos faros delanteros (luz alta y baja), dos faros traseros (luz roja de posición y ámbar baliza), dos faros en el panel frontal de los guardabarros (luz blanca de posición y ámbar baliza) y dos faros traseros de trabajo; seguro de arranque en la palanca de alta y baja; iluminación individual del instrumental de tablero y luz indicadora de restricción del filtro de aire.
La dotación de accesorios incluía contrapesos frontales, contrapesos de ruedas delanteras y traseras, sistemas hidráulicos de control remoto, cilindros y mangueras de control remoto, caja de polea, enganche para acoplados y juego de herramientas.
Agradecimiento especial a Lucas Paglieri y Tadeo Buratovich por la colaboración.

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1977
Fin de fabricación: 199X
Origen: Argentina

Motor: Perkins A4-203 (especificaciones MF)
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 3333
N° de cilindros: 4 en línea verticales
Diámetro x carrera (mm): 91,4 x 127
Relación de compresión: 17,4 a 1
Potencia a la polea (HP SAE): 59 @ 2000
Par Motor (mkg SAE @ RPM): 23,5 @ 1000
Orden de encendido: 1-3-4-2
Filtro de aire: tipo seco, elemento primario de celulosa y secundario (interno de seguridad).
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Sistema de combustible: inyección indirecta.
Bomba inyectora: C.A.V. en 2 etapas; una a la pre cámara y otra al pistón.
Filtrado de gasoil: 2 filtros; uno primario y uno secundario, con taza de sedimentación.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, de dos circuitos con bomba, doble termostato y ventilador.
Tracción: 2WD trasera
Embrague: bidisco en seco, disco principal de 12'' para la transmisión y de 10'' para la TDF.
Caja de velocidades: de engranajes deslizantes.
Velocidades: 8 hacia adelante + 2 M.A.
Diferencial: compuesto por un par cónico helicoidal
Traba de diferencial: comandada por pedal con destrabe automático.
Reductores finales: epicíclicos en el eje trasero.
Frenos: de discos en baño de aceite. Cinco discos por rueda de 8 3/4'' de diámetro accionados mecánicamente, con posibilidad de frenado conjunto o individual de cada rueda trasera.
Toma de potencia: continua e independiente del avance del tractor; eje de 6 estrías y 1 3/8'' de diámetro. 540 RPM a 1680 RPM del motor.
Eje delantero: eje de servicio pesado, con trocha ajustable.
Dirección: hidrostática.
Barra de tiro: de servicio pesado, oscilante, con regulación lateral y longitudinal y boca de enganche reversible.
Sistema eléctrico: 12V. Baterías: 1x12V 86Ah. Alternador: 12V 32A. Motor de arranque: 2,7CV 12V

CAPACIDADES
Tanque de combustible (litros): 65
Aceite - incluido filtro - (litros): 7,8
Líquido hidráulico (litros): 35
Reductores finales c/u (litros): 1,5
Dirección hidrostática (litros): 2,1
Circuito de refrigeración (litros): 12
Refrigerante (litros): 12

DIMENSIONES (con rodado 6,50x16'' y 18,4x30'')
Ancho total en trocha mínima (mm): 1900
Largo total (sin contrapesos frontales) (mm): 3290
Altura (al volante de dirección) (mm): 1690
Distancia entre ejes (mm): 2080
Despeje (mm): 500

Trochas con neumáticos: 6,50x16'' / 18,4x30'' y 6,50x16'' / 15,5x38''
Delantera (mm): de 1350 a 1750
Trasera (PAVT) (mm): 1420 a 2020

VELOCIDADES (máximas de marcha en km/h a 2000 RPM del motor - sin considerar patinaje) y con rodado trasero 18,4x30"):

      Bajas                         Altas
1°       2,24           1°         8,98
2°       3,28           2°         13,14
3°       6,02           3°         24,08
4°       7,39           4°         29,55
M.A.  3,02           M.A.    12,11

Massey Ferguson 255

Comercializado y publicitado en el folleto de la época bajo el lema de; "Potencia en la punta de sus dedos, con el levante hidráulico de tres puntos MF".
Su equipamiento lumínico consistía en 2 faros delanteros (alta y baja) 1 faro trasero (luz alta y luz roja de posición) y seguro de arranque en la palanca de cambios. Asiento regulable en altura y posición con acolchado de goma pluma.
Tablero de instrumentos con cuenta vueltas y cuenta horas, manómetro de presión de aceite, termómetro de agua de motor, amperímetro, y nivel de combustible, aclarador de manos, llave de arranque y llave de luces.
Accesorios: contrapesos, caja de polea, enganche para acoplado, hidráulicos auxiliares, juego de herramientas.

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1977
Fin de fabricación: 198x
Origen: Argentina

Motor: Perkins A3-152 (bajo especificaciones de MF)
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 2490
N° de cilindros: 3 en línea, verticales
Diámetro x carrera (mm): 98,4 x 127
Potencia al volante (CV/RPM): 48.5 cv DIN a 2250
Filtro de aire: elemento filtrante metálico en baño de aceite y predepurador ciclónico
Sistema de inyección: combinada con cámara de turbulencia
Bomba inyectora: rotativa CAV, distribuidor y regulador mecánico de velocidad
Filtrado de gasoil: 2 filtros, primario, con taza de sedimentación y secundario,
Lubricación: forzada por bomba de engranajes, con filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, termostato, ventilador.
Tracción: 2WD trasera
Embrague: doble disco en seco, de 12 pulgadas para transmisión y de 10 pulgadas para toma de potencia, accionamiento por pedal de 2 posiciones
Velocidades: 8 de avance y 2 de retroceso
Diferencial: traba comandada por pedal con destrabe automático.
Reductores finales epicíclicos en el eje trasero.
Frenos: de discos de baño de aceite. Cincos discos por rueda 8 3/4'' accionados mecánicamente en conjunto o individual para cada rueda trasera.
Radio de giro sin / con frenos aplicados: 3.10 mts / 2.75 mts
Toma de potencia: continua e independiente del avance del tractor, eje de 6 estrías y 1 3/8'' de 540 RPM @ 1680 RPM del motor.
Eje delantero de servicio pesado, con trocha ajustable de 3 secciones
Dirección: mecánica tipo Ross a sin fin
Barra de tiro: reforzada, oscilante con regulación lateral y longitudinal
Levante de 3 puntos: equipo con control de profundidad, control de posición y control de sensibilidad
Control de sensibilidad. regula la velocidad de respuesta del implemento de lento a rápido permitiendo al operador seleccionar la posición que le produce la transferencia de peso mas eficaz.- Trocha delantera: regulable manualmente de 1.32m a 1.93 mts Con neumáticos 6,00-16''
Trocha trasera regulable de acción automática rápida y segura con sistema PAVT 1.42 a 2.22 mts con neumáticos 12.4/38 y 13.6/38
Sistema eléctrico: 12V. Batería 1x12V 68Ah. Alternador: 12V. Motor de arranque con impulsor de embrague a rodillos y engrane por solenoide.

Velocidades máximas, en km/h, con motor a 2250 rpm y rodado 13.6/38 y sin considerar patinaje
1ª en baja/ en alta: 2.3 / 9.2
2ª en baja/ en alta: 3.4 / 13.4
3ª en baja/ en alta: 6.2/ 24.7
4ª en baja/ en alta: 7.6/ 30.3
MA en baja/ en alta: 3.1/ 12.5

CAPACIDADES
Tanques de combustibles 57 lts.
Carter motor (incl. filtro) 7 lts.
Circuito de refrigeración 10 lts.
Transmisión y sistema hidráulico 35 lts.
Reductores finales (c/u) 1,5 lts
Circuito de frenos 0,8 lts
Peso en orden de marcha: 3303 kg

DIMENSIONES en trocha mínima y con rodado trasero 13.6/38
Ancho total (al borde de las cubiertas) (mm): 1760
Largo total (sin contrapesos frontales) (mm): 3410
Altura (al volante de dirección) (mm): 1710
Distancia entre ejes (mm): 2000
Despeje (al cárter del motor) (mm): 520

Material: Lucas Paglieri (INTA CASTELAR) / Realización: Aníbal Malizzia (GRACIAS).

viernes, 1 de abril de 2016

Fiat 1100 / 1100 DT

Apodado "Panza marrón" debido a que todas las series que comenzaron salir a mediados de 1978, traían el motor caja y transmisión de color marrón en vez de azul y las llantas color blanco. Equipado con cabina con filtro de aire en seco, dirección hidráulica, toma de potencia, levante hidráulico. Opcionales: lastre ventral, bocina y radio.
Su tablero traía: presión de aceite, tacómetro cuenta horas, amperímetro, temperatura motor y luz indicador reserva combustible.
Disponible en dos versiones: E (estándar) y A (arrocero).
Cabe destacar que era el modelo más grande de la gama de tractores y tenía tracción simple y total.
En cuanto a la versión de tracción total, se asegura que es el primer tractor rígido de doble tracción fabricado en el país, siendo este un pionero.
En el caso del modelo de tracción total, el puente anterior era de fundición de acero, con diferencial incorporado y reductores finales epicicloidales, sobre las ruedas. Árbol de transmisión con acoplamientos cardánicos. La tracción anterior se acopla mediante palanca de mano, desde el puesto de conducción.
La carrocería tenía máscara anterior desmontable para poder acceder al filtro de aire. Capot rebatible lateralmente para facilitar el acceso al motor. Guardabarros y pedanas, bajo pedido puede ser equipado con cabina. El asiento era una butaca anatómica acojinada, posición variable en el sentido longitudinal, con suspensión a paralelogramo, regulable de acuerdo al peso del conductor.
El sistema de iluminación presentaba proyectores anteriores, incorporados a la carrocería, proyectores posteriores para trabajos nocturnos y luz posterior de posición.
A pedido se podían solicitar el levante hidráulico de tres puntos, a posición y esfuerzo controlados, control remoto hidráulico simple, control remoto hidráulico doble, control remoto para combinar con levante hidráulico, cabina, polea motriz, lastres adicionales y árbol toma de potencia para 1000 RPM.

Lugar de fabricación: Sauce Viejo, Provincia de Santa Fe.

Inicio de fabricación: 1977 / 1978
Fin de fabricación: 1978 / 1980
Origen: Argentina

Motor CP3 720
Ciclo: Diésel 4 tiempos
Diámetro x carrera (mm): 110 x 130
Cilindrada (cm3): 7412
N° de cilindros: 6 en línea
Potencia (CV): 133
Régimen (RPM): 2200
Relación de compresión: 17,4:1
Aspiración: natural (atmosférico)
Refrigeración: circulación forzada de agua
Lubricación: forzada mediante bomba de engranajes
Sistema de combustible: inyección directa bomba lineal Bosch de 6 salidas
Filtro de gasoil: de vaso, con elemento de malla sobre la bomba de alimentación y cartucho recambiable tipo unidad sellada antes de la bomba de inyección.
Filtro de aceite: filtro de malla en la aspiración de la bomba y unidad sellada recambiable
Filtro de aire: en baño de aceite, con prefiltro centrífugo.
Combustible: gas oil
Orden de encendido: 1-5-3-6-2-4
Tracción: 4x2 / 4x4 (arrocera)
Embrague: bidisco en seco
Diferencial: de alta y baja con bloqueo a pedal y destrabe automático.
Caja: con reductor incorporado.
Transmisión: engranajes
Velocidades: 5 de avance y 2 de retroceso (alta y baja).
Frenos: a discos dobles, montados sobre los semiejes del diferencial, accionados individualmente mediante pedales. Acoplamiento de los pedales mediante plaqueta para frenado simultáneo.
Freno de estacionamiento: mediante palanca de mano.
Eje delantero: trocha extensible con dirección mecánica o hidráulica según el modelo.
Eje trasero: cañoneras con reductor en cada punta.
Toma de potencia: independiente montada posteriormente, árbol de salida intercambiable. De 540 RPM a 1980 RPM de motor (1 3/8'' 6 estrías) o 1000 RPM a 1894 RPM de motor ´(1 3/4'' 20 estrías).
Rodado trasero: 24,5x32'' (opcional duales)
Rodado delantero: 1100x16'' / 13,6-12-24 (versión DT)
Dirección: Mecánica o hidrostática (versión DT)
Barra de tiro: Oscilante y de altura regulable.
Sistema eléctrico: 24V. Batería: 2x12V. Arranque: acoplamiento automático
Alternador: Bosch con regulador transistorizado incorporado o externo de 400W 28A.
Peso con lastre normal y agua en neumáticos (Kg): 5300

DIMENSIONES E / DT
Largo total (mm): 4295
Ancho (mm): 2650
Distancia entre ejes (mm): 2420
Altura al volante (mm): 1850
Alto máxima caño de escape (mm): 2310
Despeje al suelo (mm): 540 / 420 - 480
Trocha delantera - trasera (mm): 1760 - 2005 / 1810 - 1999
Radio de giro con / sin freno (mm): 4290 / 4610

CAPACIDADES
circuito refrigeración (litros): 16
combustible / reserva (litros): 190
Carter motor con filtro y cañerías (litros): 13
Carter motor (solamente)  (litros): 12
filtro en baño de aceite (litros): 2
bomba inyectora y regulador  (litros): 0,50
caja intermedia (litros): 3,6
caja transmisión (litros): 21
reductor lateral línea E y S c/u (litros): 2
reductor lateral línea A c/u (litros): 1,7
toma de potencia (litros): 2lts
polea (litros): 0.5
levante hidráulico (litros): 10
dirección hidráulica (litros): 2
Velocidades (Km/h):


COLABORACIÓN: Alejandro Anel Mio Dovis / Lucas Paglieri / Edwin de Feijter

viernes, 4 de diciembre de 2015

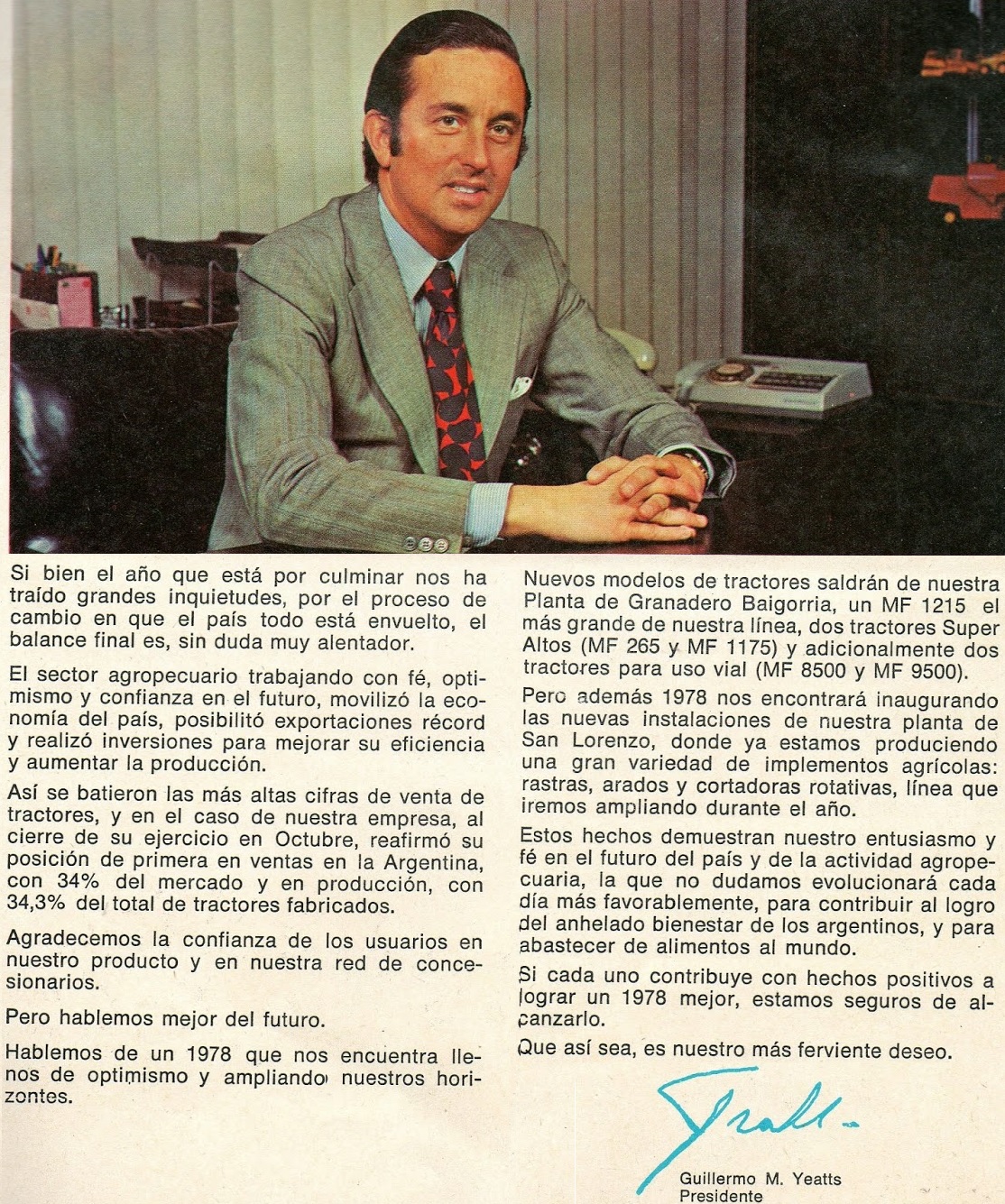

Anexo: Revista y folleto Misión Futuro Massey Ferguson

De diciembre de 1977, este ejemplar describe aspectos industriales, comerciales, educativo-técnicos, institucionales y publicitarios de la serie Misión Futuro.
Allí se presentan los flamantes 1215 (en la tapa), nota al presidente de la empresa, presentación del centro de capacitación de Granadero Baigorria, centro de entrenamiento, tractores industriales 8500 y 9500, MF 265 y 1175 súper altos para cultivos de caña de azúcar y otros, consejos sobre el uso de la tierra y aireación de granos, consejos de mantenimientos de máquinas e incluso, como dato de "color" consejos para mujeres de Martina Retamón.



Folleto Massey Ferguson - Material Tadeo Buratovich -

miércoles, 5 de agosto de 2015

Geo Trac

Según Aníbal Malizzia "Los colores eran todo verde, excepto botalón y llantas que eran amarillos, todos tonos muy similares a JD".
Y en cuanto a lo mecánico, asegura "el principal problema era que cortaba las puntas de eje delanteras, no se si por finas o por trabajar en una posición incorrecta, 5 veces se le cortaron a mi viejo, (tal vez le faltaba algún apoyo, ni idea) se que él se las había hecho sobredimensionar pero no era suficiente, se cortaban igual y se salía la rueda... generalmente pasaba en una encajada en el momento de poner marcha atrás, aflojabas el embrague y chau rueda!!!".
Y en lo que es transmisión "la caja de cambios era sincronizada, menos la 1ª pero rara vez se usaba, ya que era muy lenta, (siempre se usaba 2ª y para bichos 3ª que ibas con menos agua y menos presión) daba cerca de los 40 km/h de vel máx.".
En el apartado de la bomba de fumigar, Malizzia asegura: "(al menos la de mi viejo) de 2 pistones, (no servía porque fumigaba a los golpes, no hacia la neblina pareja como debe ser) bomba de carga de agua (ambas ropaco) todas accionadas por correa con el mismo motor. con una palanca selectora con 3 posiciones, para un lado la bomba de fumigar, en el centro neutro y para el otro lado la de cargar agua, funcionaba en una medialuna en el piso de la cabina a la derecha del que maneja (junto con los demás comandos de la maquina)".
"otro drama que tenia era que las alas originales se cortaban por todos lados. Eran débiles y los alines tenían un zafe (por si chocabas un alambrado) pero no volvían a su lugar. Faltaba algún resorte o algo!! si chocabas algo tenias que parar y acomodar el alin".
Y sobre la planta impulsora "otra historia que tenia era que el Perkins 4 le quedaba chico, faltaba potencia, en esa época recomendaban los ingenieros que tirar 500 lts de agua por hectárea (hoy 60 y se que algunos tiran 40 lts) mi papa le cambio la bomba de fumigar por una de 3 pistones marca TS, fabricadas en Inriville, con eso compuso la fumigación y se murió el motor (oh casualidad Pla usaba la misma bomba TS) sumale las tierras flojas de la labranza convencional y ruedas finitas y petizas, 1500 lts de producto sobre las ruedas traseras (750x20) hacían que se entierre bastante".
En el frente del folleto, decía: "Para fumigar herbicidas, fungicidas, insecticidas, tratamientos fitosanitarios o de preemergencia de cereales, legumbres y oleaginosas.
Presentaba una cabina totalmente hermética y panorámica, consola con instrumental que constaba de manómetro de pres de aceite, temperatura de agua, amperímetro y cuenta rpm, manómetro de presión de fumigación.

Lugar de fabricación: Rosario, departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1977
Fin de fabricación: 1978?
Origen: Argentina
Chasis: acero SAE 1020, de chapa plegada.

Motor: Perkins 4-203 PA, válvulas a la cabeza
Ciclo: diésel cuatro tiempos, árbol de levas lateral
Cilindros: 4 en línea.
Diámetro x Carrera (mm): 91,4 x 127.
Cilindrada (cm3): 3330.
Potencia (HP RPM): 74 a 2400
Par motor: 21,0 Kgm a 1250 r.p.m.
Relación de compresión: 17,4:1.
Sistema de combustible: inyección directa
Orden de inyección: 1-3-2-4
Bomba inyectora: rotativa marca CAV, a diafragma.
Combustible: Gas-Oil.
Refrigeración: agua Masa: 540 kg
Tracción: 2WD delantera
Embrague: monodisco en seco de accionamiento mecánico
Caja de velocidades: Ford F-350
Transmisión: por diferencial, cadenas y piñones a ruedas delanteras; totalmente en baño de aceite.
Caja reductora: 4 velocidades adelante, 1 atrás. Con caja inversora en baño de aceite.
Freno: hidráulico en eje de mando.
Dirección: hidráulica en ruedas traseras.
Rodado delantero/trasera: 9,5x24'' cuarteadoras/7,5x20'' agrícolas
Suspensión delantera: independiente, sistema GEOTRAC.
Suspensión trasera: a elásticos sobre eje único.
Sistema eléctrico: 12V. Batería: 2x6V. Luces: dos faros alta y baja, posición y traseras.
Dimensiones
Trocha (mm): 2100
Ancho (mm): 3500
Largo (mm): 6000
Capacidades
Aceite motor (litros) / con filtro: 12,4 / 16,5
Tanque de combustible (litros): 108
Tanque de almacenaje: de 1500 litros de plástico reforzado con bomba autocebante para su llenado en 4 minutos.
Barra de rociado: de 20 mts de longitud en dos tramos cubriendo 29 surcos plegables hacia atrás. Con seguro automático de desenganche en casos de colisión.
Elevación hidráulica de la barra de 0,50 a 1,80 metros del suelo, picos fumigadores cada 0,35 metros en diversos tipos a elección.
Sistema de fumigación: en cañerías de bronce y acero inoxidable con mangueras de alta presión, completando la instalación un filtro y tanque compensador de acero inoxidable.
Bomba de presión: rotativa con presión de trabajo de 22 kg/cm2.
Válvula reguladora: para seleccionar la presión de fumigación. De la válvula reguladora se hace retorno al tanque en forma de rociado produciendo un burbujeo para que no decante el producto químico.
APLICACIONES
Como abonadora, sembradora: desmontando el tanque y reemplazandolo por una tolva, se adiciona al eje de mando una turbina y alimentador sistema Geotrac para tareas de abonado o sembrado al voleo.
Como transporte: se reemplaza la tolva por una caja plana transformándola en un vehículo versátil de carga general con una capacidad de 1500 kgs.

Cantidad: 6


Material: Aníbal Malizzia.

martes, 7 de julio de 2015

Massey Ferguson 9500

Según la revista Misión Futuro de Massey Ferguson: "Los caminos son el comienzo del progreso del mundo. Sobre ellos se transportan la mayor cantidad de los productos que consumimos. Sobre ellos se mueven millones de seres humanos. Son los caminos los que han hecho posible el enorme avance de la industria y los que convirtieron en realidad el progreso de los países, y en el nuestro, un país de grandes extensiones, aún queda mucho por hacer en esta materia. Por eso, Massey Ferguson, líder mundial de la mecanización agrícola, presenta ahora sus nuevos tractores MF de uso vial.
Una característica sobresaliente de estos nuevos tractores es la gran capacidad del sistema hidráulico que, por su alto caudal, hace posible, una extrema rapidez en el trabajo. Las tradicionales exclusividades de los tractores MF agrícolas: el fusible de transmisión y la óptima relación peso-potencia, han sido incorporadas, también, en el MF 9500".
Ágiles, seguros, resistentes y positivamente rendidores. Así es este nuevo generador de potencia que Massey Ferguson Argentina pone ahora al servicio del país y por lo tanto, se concluye con la descripción de la versión vial del tractor agrícola 1195, la cual se distingue por su particular color amarillo.
Agradecimiento por el material aportado a Edwin de Feijter (Países Bajos).

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1977
Fin de fabricación: 1989?
Origen: Argentina

Motor: Perkins 6-354 (especificaciones MF)
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 5800
Nª de cilindros: 6 en línea, verticales
Potencia (CV/RPM): 110 a 2250
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil con trampa de agua, 2 filtros primarios y 1 secundario.
Filtro de aire: tipo seco, elemento primario de celulosa y uno interno secundario de seguridad. Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 2WD trasera
Embrague: bidisco seco, disco principal de 12'' para transmisión y secundario de 10'' para toma de potencia.
Caja de velocidades: de engranajes deslizantes.
Velocidades: 8 de avance y 2 de retroceso.
Diferencial: helicoidal y traba comandada por pedal con destrabe automático. Reductores finales epicíclicos en el eje trasero.
Frenos: discos de baño de aceite. Cinco discos por rueda 8 3/4'' accionados hidráulicamente (versión control remoto) o mecánicamente (versión tres puntos) con posibilidad de frenado conjunto o individual de cada rueda trasera.
Sistema hidráulico: era en levante de tres puntos accionado por una bomba hidráulica de pistones, equipado con control de posición, control de sensibilidad y control de profundidad y esfuerzo controlado. Horquilla de acople del brazo tripuntal con tres posiciones de enganche y en control remoto accionado por una bomba de pistones de 30 lts/min de caudal, apto para comandar dos cilindros de control remoto de simple o doble acción.
Toma de potencia: de tipo continua e independiente del avance del tractor, eje de 6 estrías y 1 3/8'' de 540 RPM a 1680 RPM del tractor.
Eje delantero: de servicio pesado, con trocha fija (trocha ajustable opcional).
Dirección: hidrostática.
Barra de tiro: servicio pesado, oscilante con regulación lateral y longitudinal y boca de enganche reversible.
Sistema eléctrico: 12V. Baterías: 2x6V 86Ah. Alternador: 32A. Motor de arranque: 4CV.

Trochas
Con neumáticos 7,50-18 / 18,4-38
Delantera            1,42 a 1,92 m
Trasera (PAVT)  1,42 a 2,22 m
Con neumáticos 10,00-16 / 23,1-30
Delantera            1,42 a 1,92 m
Trasera                1,62 a 1,88 m

Dimensiones
Ancho total trocha mínima           2,11 m
Distancia entre ejes               2,73 m    2,78 m
Despeje                                  0,44 m    0,40 m
Largo total (s/ contrap. frontales) 4,15m  4,42 m
Altura (al volante de dirección)          2,00 m

Capacidades
Tanques de combustibles (versión tres puntos) 130 lts.
Tanques de combustibles (versión control remoto) 170 lts.
Carter motor (incl. filtro) 18 lts.
Circuito de refrigeración 34,5 lts.
Transmisión y sistema hidráulico (versión control remoto) 50 lts.
Transmisión y sistema hidráulico (versión tres puntos) 35 lts.
Reductores finales (c/u) 9,5 lts
Circuito de frenos 0,8 lts
Diferencial delantero y reductores 10 lts
Dirección hidrostática 2,3 lts.

Pesos
En vacío: 4190 Kg

martes, 21 de abril de 2015

Zanello 4-100 F14 / 4-100 F24

Modelo prácticamente desconocido del fabricante del este cordobés; del cual según afirma Gabriel Oscar Restaino, apenas se fabricaron 100 unidades a fines de 1983, sin mayores precisiones.
A comparación del Zanello 4-200-f-24 (que resultó mucho más "popular", por así decirlo), no poseía mayores diferencias ya que mantenía casi todo el conjunto motriz.
Algo que lo diferencia muy ligeramente al 4200, según nos afirma Fernando Jose Mac Intyre, es que la cabina era con un "techito y caños redondos" (o sea, la estructura sin vidrios para el operador), "no traían toma de potencia (era posible adaptarle la toma a uno)", "el rodado original es más grande que en el 4-200" y además "trajo unos reductores especiales adentro como el 450, 460, 500 y el 540... distintos al de los otros 4200".
Otro motivo por el cual este modelo no prosperó, fue que se descontinuo su fabricación en serie por que salía mas caro que el 4-200 (realizando una comparativa de precios entre ambos).
Se produjeron cerca de 100 unidades.
Agradecimiento a Gabriel Restaino por la colaboración con el material.

Lugar de producción: Las Varillas, departamento San Justo, Provincia de Córdoba.

Inicio de producción: 1977.
Término de producción: 1981
Origen: Argentina

Motor: Mercedes-Benz OM 314, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
N° de cilindros: 4 en línea.
Diámetro x carrera (mm): 97 x 128.
Cilindrada (cm3): 3783
Potencia (CV): 90 a 2800 r.p.m.
Par motor (kgm): 24 a 1800 r.p.m.
Relación de compresión: 17 a 1.
Orden de encendido: 1-3-4-2.
Sistema de combustible: inyección directa
Bomba inyectora: lineal comandada por engranajes.
Combustible: gas oil
Filtro de aire: de tipo seco.
Refrigeración: agua, bomba centrífuga y ventilador, comandados por correa en “V”.

Motor: Mercedes-Benz OM352, válvulas a la cabeza
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Cilindrada (cm3): 5675.
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 97 x 128.
Potencia (CV DIN / kW): 126 / 77,2 a 2800 r.p.m.
Par motor (kgm SAE): 41 a 2000 r.p.m.
Relación de compresión: 17 a 1.
Sistema de combustible: inyección directa
Orden de inyección: 1-5-3-6-2-4.
Bomba inyectora: lineal, comandada por engranajes
Combustible: gas oil
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".

Chasis: Monoblock en chapa de acero.
Características: Articulación y pivoteo central, tipo paralelogramo deformable.
Articulación: + - 40º. Pivoteo: + - 15º
Caja de velocidades: 3 velocidades de avance y una de retroceso con alta y baja.
Embrague: monodisco en seco.
Velocidades (km/h): 1ª baja: 3,31. 2ª baja: 4,31. 1ª alta: 6.75. 2ª alta: 8,82. 3ª baja: 12,64. 3ª alta: 25,84. M.A. baja: 2,58. M.A. alta: 5,28.
Caja (opcional): Powershift
Ejes: de servicio pesado c/ reducción planetaria interna.
Frenos: a discos en la transmisión. Hidráulicos.
Equipo control remoto: dos salidas hidráulicas, posteriores, dobles.
Dirección: Hidrostática, potenciada.
Neumáticos: 16,9x30'' o 23,1x30''
Sistema eléctrico: 12V. Batería: 1x12V 135Ah. Alternador: 14V 55A.

CAPACIDADES F14 / F24
Tanque de combustible (litros): 160 / 180
Aceite en el cárter, máx. / mín.: 14/10 litros
Líquido refrigerante (litros): 13,5 / 25
Filtro de aceite del motor: 2,5 litros
Radiador de aceite: Para sistema hidráulico.
DIMENSIONES F14 / F24
Largo (mm): 4130
Radio de giro interno (mm): 2950 / 3050
Distancia entre ejes (mm): 2420 / 2540
Trocha: Seleccionable de 1400 a 2100 mm
Despeje (mm): 430
Altura cabina (mm): 2870
Peso sin lastre: 3500 / 3750

martes, 17 de marzo de 2015

Massey Ferguson 1215 / 1215 S / 1215 S-2 / S-4

Uno de los modelos de tractor de la "Misión Futuro", construido bajo disposición de plataforma enteriza montada sobre soportes elásticos, el cual forma en una sola pieza los guardabarros, el piso, el panel de instrumentos y las escalerillas de acceso, asiento acolchado con apoya brazos y regulación en peso y altura del tractorista.
El panel de instrumentos se componía de indicador de temperatura de agua, presión de aceite, tacómetro con cuenta horas, amperímetro, nivel de combustible, llave de arranque, llaves de luces, perilla de corte de combustible (parada de motor), luz indicadora de restricción del filtro de aire y acelerador de mano.
El paquete de accesorios ofrecidos contenía contrapesos frontales, contrapesos de ruedas delanteras y traseras, sistemas hidráulicos adicionales, cilindros y mangueras de control remoto, caja de polea, enganche para acoplados, juego de herramientas y techo parasol.
El equipo eléctrico consta de dos faros delanteros (luz alta y baja), dos faros traseros (luz roja de posición y ámbar baliza), dos faros en el panel frontal de los guardabarros (luz blanca de posición y ámbar baliza) y dos faros traseros de trabajo de iodo (halógenos) e iluminación individual del instrumental de tablero.
En 1982 recibió un restyling en su parte frontal, cambiando rejillas (plástica color negro mate) y las ópticas (de redondas a cuadradas y de la parte superior al medio).
Agradecimiento especial por el material aportado a Edwin de Feijter (Países Bajos).

Lugar de fabricación: Granadero Baigorria, departamento Rosario, provincia de Santa Fe.

Inicio de fabricación: 1977 / 1982 (S-2 / S-4)
Fin de fabricación: 1982 / 1990 (S-2 / S-4)
Origen: Argentina

Motor: Perkins A6-354.4 (especificaciones MF)
Ciclo: Diésel 4 tiempos, árbol de levas lateral
Cilindrada (cm3): 5800
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 98,4 x 127
Potencia (CV/RPM): 123 a 2400
Par motor (kgm @ RPM): 38 a 1250
Relación de compresión: 16 a 1.
Orden de inyección: 1-5-3-6-4-2
Sistema de combustible: inyección directa
Bomba rotativa C.A.V, distribuidor y regulador mecánico de velocidad.
Filtro de aire: seco, elemento primario de celulosa y uno interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Filtrado de gasoil: trampa de agua, 2 filtros primaros y 1 secundario, de papel micrónico.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Tracción: 4WD
Embrague: bidisco seco, disco principal de 12" para transmisión y secundario de 10" para toma de potencia.
Caja de velocidades: de engranajes deslizantes.
Velocidades: 8 de avance y 2 de retroceso.
Diferencial: par cónico helicoidal y traba comandada por pedal con destrabe automático.
Reductores finales epicíclicos en el eje trasero.
Frenos: discos en baño de aceite. 5 discos por rueda 8 3/4" accionados hidráulicamente (versión control remoto) o mecánicamente (versión 3 puntos) con posibilidad de frenado conjunto o individual de cada rueda trasera.
Sistema hidráulico: accionado por una bomba hidráulica de pistones, equipado con control de posición, control de sensibilidad y control de profundidad y esfuerzo controlado. Control remoto accionado por una bomba de pistones de 30 lts/min de caudal, apto para comandar 2 cilindros de control remoto de simple o doble acción.
Toma de potencia: continua e independiente del avance del tractor, eje 6 estrías y 1 3/8" de 540 RPM a 1680 RPM del tractor.
Eje delantero: 1215S-2 de servicio pesado, con trocha ajustable.
Eje delantero: 1215S-4 de doble tracción ZF con diferencial de deslizamiento controlado, reductores finales epicíclicos y cilindro de dirección integrado al conjunto del eje, 50° de ángulo de giro de las ruedas directrices hacia cada lado.
Dirección: hidrostática.
Barra de tiro: servicio pesado, oscilante con regulación lateral y longitudinal y boca de enganche reversible.
Sistema eléctrico: 12V. Baterías: 2x6V 86Ah. Alternador: 32A. Motor de arranque: 4CV.

Trochas MF 1215S-2
Con neumáticos 11,00-16" / 24,5-32"
Delantera            1,45 a 1,95 m
Trasera (PAVT)  1,72 a 1,82 m
Con neumáticos 11,00-16" / 23,1-30" (arrocero)
Delantera            1,45 a 1,95 m
Trasera                1,98 m (fija)
Con neumáticos 10,00-16" / 18,4-38" (dual)
Delantera            1,42 a 1,92 m
Trasera                1,42 m (rueda interna)

Trochas MF 1215S-4
Con neumáticos 13,6-28" / 18,4-38"
Delantera            1,79 a 2,07 m
Trasera                1,42 a 2,22 m

Capacidades
Tanques de combustibles 170 lts.
Carter motor (incl. filtro) 19 lts.
Circuito de refrigeración 34,5 lts.
Transmisión y sistema hidráulico 50 lts.
Reductores finales (c/u) 9,5 lts
Circuito de frenos 0,8 lts
Diferencial delantero y reductores 10 lts
Dirección hidrostática 2,3 lts.

Pesos
En vacío: 1215S-2           1215S-4
   11,00-16"/24,5-32"      14,9-26"/18,4-38"
              4220 Kg             4970 Kg

En orden de marcha: (contrapesos frontales y de ruedas traseras, 100% de gasoil, agua en cubiertas y tractorista):
                1215S-2 / 1215S-4 (kg): 6600 / 6788

Massey Ferguson 1195 L / 1195 S

Versiones más básicas del modelo 1195, con tracción simple únicamente en el eje trasero.
En cuanto al resto de los componentes mecánicos, no se presentaban mayores novedades.
En 1982, se le practicó un restyling en su trompa, el cual le modificó su rejilla (pasó a ser plástica negra mate) y sus ópticas principales (de redondas, pasaron a ser rectangulares).
Algunos contaban con un calco de una bandera argentina rectangular en los laterales.
El equipamiento contenía accesorios como contrapesos frontales, contrapesos de ruedas delanteras y traseras, sistemas hidráulicos adicionales, cilindros y mangueras de control remoto, techo parasol, enganche para acoplados, guardabarros y kit rodado dual 18,4-34".
El panel de instrumentos se componía de indicador de temperatura de agua, presión de aceite, tacómetro con cuenta horas, amperímetro, nivel de combustible, llave de arranque, llaves de luces, perilla de corte de combustible (parada de motor), luz indicadora de restricción del filtro de aire y acelerador de mano.
Según testimonios de usuarios, coinciden en que: "Era de buena manufactura, se podía destacar un problema puntual en la dirección, que solía ser no muy eficiente, la cual trae un cilindro en la trompa con un brazo que agarra juego, por ello se le practica una reforma para dejarla como las nuevas".

Lugar de fabricación: Granadero Baigorria, departamento Rosario, provincia de Santa Fe.

Inicio de fabricación: 1977
Fin de fabricación: 1990
Origen: Argentina

Motor: Perkins A6-354.4 (especificaciones de MF)
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 5800
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 98,43 x 127
Potencia (CV/RPM): 110 a 2250
Par motor (Nm): 423 Nm a 1250 r.p.m.
Relación de compresión: 16 a 1
Combustible: gas oil
Orden de inyección: 1-5-3-6-4-2
Sistema de combustible: inyección directa
Bomba inyectora: CAV rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil con trampa de agua, 2 filtros primaros y uno secundario.
Filtro de aire: seco, elemento primario de celulosa y 1 interno secundario de seguridad.
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.
Sentido de rotación (visto de frente): horaria
Tracción: 2WD trasera
Embrague: bidisco en seco, disco principal de 12" para la transmisión y secundario de 10" para toma de potencia.
Caja de velocidades: de engranajes deslizantes.
Velocidades: 8 de avance y 2 de retroceso.
Diferencial: helicoidal y traba comandada por pedal con destrabe automático. Reductores finales epicíclicos en el eje trasero.
Frenos: de discos de baño de aceite. Cinco discos por rueda 8 3/4" accionados hidráulicamente (versión control remoto) o mecánicamente (versión tres puntos) con posibilidad de frenado conjunto o individual de cada rueda trasera.
Sistema hidráulico: en levante de 3 puntos accionado por una bomba hidráulica de pistones, equipado con control de posición, control de sensibilidad y control de profundidad y esfuerzo controlado. Horquilla de acople del brazo tripuntal con tres posiciones de enganche y en control remoto accionado por una bomba de pistones de 16 lts/min de caudal, apto para comandar dos cilindros de control remoto de simple o doble acción.
Toma de potencia: tipo continua e independiente del avance del tractor, eje de 6 estrías y 1 3/8" de 540 RPM a 1680 RPM del tractor.
Eje delantero: de servicio pesado, con trocha fija (trocha ajustable opcional).
Dirección: hidrostática.
Barra de tiro: de servicio pesado, oscilante regulable lateral y longitudinalmente, boca de enganche reversible.
Sistema eléctrico: 12V. Baterías: 2 x 86Ah. Alternador: 32A. Motor de arranque: 4CV.

Trochas MF 1195
Con neumáticos 7,50-18 / 18,4-38
Delantera            1,42 a 1,92 m
Trasera (PAVT)  1,42 a 2,22 m
Con neumáticos 10,00-16 / 23,1-30
Delantera            1,42 a 1,92 m
Trasera                1,62 a 1,88 m

Dimensiones
Ancho total trocha mínima                       2,11 m
Largo total (sin contrapesos frontales)  4,15 m     4,42 m
Altura (al volante de dirección)                2,00 m
Distancia entre ejes                             2,73 m     2,78 m
Despeje                                               0,44 m     0,40 m

Capacidades
Carter motor (incl. filtro) 18 lts.
Circuito de refrigeración 34,5 lts.
Tanques de combustibles (versión tres puntos) 130 lts.
Tanques de combustibles (versión control remoto) 170 lts.
Transmisión y sistema hidráulico (versión control remoto) 50 lts.
Transmisión y sistema hidráulico (versión tres puntos) 35 lts.
Reductores finales (c/u) 9,5 lts
Circuito de frenos 0,8 lts
Diferencial delantero y reductores 10 lts
Dirección hidrostática 2,3 lts.

Pesos en vacío: 4190 Kg
