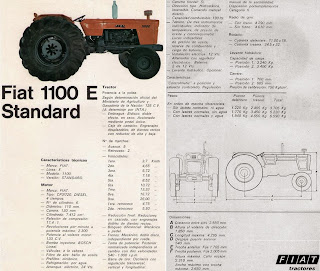

Fiat 1100 / 1100 DT

Apodado "Panza marrón" debido a que todas las series que comenzaron salir a mediados de 1978, traían el motor caja y transmisión de color marrón en vez de azul y las llantas color blanco. Equipado con cabina con filtro de aire en seco, dirección hidráulica, toma de fuerza levante hidráulico. Opcionales: lastre ventral, bocina y radio.
Su tablero traía: presión de aceite, tacómetro cuenta horas, amperímetro, temperatura motor y luz indicador reserva combustible.
Disponible en dos versiones: E (estándar) y A (arrocero). Cabe destacar que era el modelo más grande de la gama de tractores y tenía tracción simple y total.
En el caso del modelo de tracción total, el puente anterior era de fundición de acero, con diferencial incorporado y reductores finales epicicloidales, sobre las ruedas. Árbol de transmisión con acoplamientos cardánicos. La tracción anterior se acopla mediante palanca de mano, desde el puesto de conducción.
La carrocería tenía máscara anterior desmontable para poder acceder al filtro de aire. Capot rebatible lateralmente para facilitar el acceso al motor. Guardabarros y pedanas, bajo pedido puede ser equipado con cabina. El asiento era una butaca anatómica acojinada, posición variable en el sentido longitudinal, con suspensión a paralelogramo, regulable de acuerdo al peso del conductor.
El sistema de iluminación presentaba proyectores anteriores, incorporados a la carrocería, proyectores posteriores para trabajos nocturnos y luz posterior de posición.
A pedido se podían solicitar el levante hidráulico de tres puntos, a posición y esfuerzo controlados, control remoto hidráulico simple, control remoto hidráulico doble, control remoto para combinar con levante hidráulico, cabina, polea motriz, lastres adicionales y árbol toma de potencia para 1000 RPM.

Lugar de fabricación: Sauce Viejo, Provincia de Santa Fe.

Inicio de fabricación: 1976? / 1978
Fin de fabricación: 1978 / 1980?
Origen: Argentina

Motor CP3 720
Ciclo: diésel cuatro tiempos
Diámetro x carrera (mm): 110 x 130
Cilindrada (cm3): 7412
Cilindros: 6 en línea
Potencia (CV): 133
Régimen (RPM): 2200
Relación de compresión: 17,4:1
Aspiración: natural (atmosférico)
Refrigeración: circulación forzada de agua
Lubricación: forzada mediante bomba de engranajes
Sistema de combustible: inyección directa bomba lineal Bosch de 6 salidas
Filtro de combustible: de vaso, con elemento de malla sobre la bomba de alimentación y cartucho recambiable tipo unidad sellada antes de la bomba de inyección.
Filtro de aceite: filtro de malla en la aspiración de la bomba y unidad sellada recambiable
Filtro de aire: en baño de aceite, con prefiltro centrífugo.
Combustible: gas oil
Orden de encendido: 1-5-3-6-2-4

Tracción: 4x2 / 4x4 (arrocera)
Embrague: bidisco en seco
Diferencial: de alta y baja con bloqueo a pedal y destrabe automático.
Caja: con reductor incorporado.
Transmisión: engranajes
Velocidades: 5 de avance y 2 de retroceso (alta y baja).
Frenos: a discos dobles, montados sobre los semiejes del diferencial, accionados individualmente mediante pedales. Acoplamiento de los pedales mediante plaqueta para frenado simultáneo.
Freno de estacionamiento: mediante palanca de mano.
Eje delantero: trocha extensible con dirección mecánica o hidráulica según el modelo.
Eje trasero: cañoneras con reductor en cada punta.
Toma de fuerza: independiente montada posteriormente, con árbol de salida intercambiable. De 540 RPM a 1980 RPM de motor (1 3/8'' 6 estrías) o 1000 RPM a 1894 RPM de motor ´(1 3/4'' 20 estrías).
Rodado trasero: 24,5x32'' (opcional duales)
Rodado delantero: 1100x16'' / 13,6-12-24 (versión DT)
Dirección: Mecánica o hidrostática (versión DT)
Barra de tiro: Oscilante y de altura regulable.
Sistema eléctrico: 24V. Batería: 2x12V. Arranque: acoplamiento automático
Alternador: Bosch con regulador transistorizado incorporado o externo de 400W 28A.
Peso con lastre normal y agua en neumáticos (Kg): 5300

DIMENSIONES E / DT
Largo total (mm): 4295
Ancho (mm): 2650
Distancia entre ejes (mm): 2420
Altura al volante (mm): 1850
Alto máxima caño de escape (mm): 2310
Despeje al suelo (mm): 540 / 420 - 480
Trocha delantera - trasera (mm): 1760 - 2005 / 1810 - 1999
Radio de giro con / sin freno (mm): 4290 / 4610

CAPACIDADES
circuito refrigeración (litros): 16
combustible / reserva (litros): 190
Carter motor con filtro y cañerías (litros): 13
Carter motor (solamente)  (litros): 12
filtro en baño de aceite (litros): 2
bomba inyectora y regulador  (litros): 0,50
caja intermedia (litros): 3,6
caja transmisión (litros): 21
reductor lateral línea E y S c/u (litros): 2
reductor lateral línea A c/u (litros): 1,7
toma de fuerza (litros): 2lts
polea (litros): 0.5
levante hidráulico (litros): 10
dirección hidráulica (litros): 2
Velocidades (Km/h):


COLABORACIÓN: Alejandro Anel Mio Dovis / Lucas Paglieri / Edwin de Feijter
