Massey Ferguson 65R/250/252

Cargador frontal - retroexcavadora producida por MF en el país. Según el folleto de la época: "elevado rendimiento: el motor Diesel Perkins de 61 CV, con amplia reserva de potencia y  y el convertidor de torque, que utiliza la fuerza del motor de acuerdo con la necesidad de trabajo, aseguran mejor desempeño y bajo consumo de combustible. Rapidez de operación: su embrague hidráulico de inversión instantánea permite el cambio del sentido de dirección con un simple toque de pedal, proporcionando excepcional rapidez al ciclo de operación y nulo desgaste de sus piezas componentes. Confort de operación: dirección hidráulica, posicionamiento adecuado de los comandos y asiento regulable, son algunas de las características que proporcionan gran facilidad de manejo y confort al operador".
"Retroexcavadora: su fuerza de excavación de 3470 kilos y el ángulo de rotación del balde de 165°, aseguran una producción elevada en la ejecución de cualquier tipo de zanja o excavación hasta 4620 de profundidad.
El desplazamiento lateral se efectúa a través del exclusivo sistema "Hydraslide", que posibilita rápidamente, el desplazamiento de hasta 620 mm para cada lado y la fijación en la nueva posición mediante un sistema de trabas hidráulicas, todo ello controlado desde el puesto de operación.
El equilibrio de la máquina está asegurado por estabilizadores hidráulico verticales de acción independiente, comandados por palancas de control desde el puesto de operación.
La alta capacidad de los baldes disponibles, proporciona mayor rapidez y un elevado rendimiento operacional".
Baldes disponibles: ancho 460 mm y 93,4 litros. 610 mm y 137 litros. 760 mm y 180,6 litros. 910 mm y 220,8 litros. 1070 mm y 274,6 litros. Balde perforado para limpieza de canales de 1220 mm y 113,2 litros.

Lugar de fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 198X?
Fin de fabricación: 199X
Origen: Argentina

Motor: Perkins A4-203 (bajo especificaciones MF)
Ciclo: Diesel cuatro tiempos, válvulas a la cabeza
Cilindrada (cm3): 3333
N° de Cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 91,4 x 127
Relación de Compresión: 17,4:1
Potencia a la polea (HP SAE): 59
Régimen (r.p.m): 2000
Par Motor (mkg SAE @ RPM): 23,5 @ 1000
Sistema de combustible: inyección directa rotativa
Bomba inyectora: C.A.V. con gobernador mecánico incorporado
Orden de encendido: 1-3-4-2
Filtro de aire: en baño de aceite, con elemento removible para su limpieza y prefiltro incorporado
Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Lubricación: forzada por bomba de rotor, filtrado de flujo total con elemento sustituible.
Enfriamiento: radiador con tapa de presión - 0,48 km/cm2 - ventilador de 5 paletas, válvula termostática (80°C) y bomba de agua centrífuga.
Embrague: convertidor de torque simple, inversión hidráulica instantánea del sentido de marcha.
Multiplicación: 2,15 a 1.
Caja de velocidades: engranajes deslizantes.
Velocidades: 4 de avance y 4 de retroceso.
Reducción planetaria: 4 a 1 y 1 a 1.
Velocidades (km/h) a 2000 RPM
Avance: 1ra 2,77 / 2da 7,70 / 3ra 11,08 / 4ta 30,80
Retroceso: 1ra 2,79 / 2da 7,74 / 3ra 11,16 / 4ta 30,96
Frenos: discos en baño de aceite con accionamiento independiente.
Dirección: de accionamiento hidráulico.
Radio de giro sin / con frenos (mts): 4,42 / 3,61
Sistema hidráulico: caudal de 94,5 l/min. Presión de alivio de 149 kg/cm2
Rodado delantero / trasero: 900x16'' de 10 telas / 1400x24'' de 6 telas.
Trochas delantera / trasera (mm): 1370 / 1630

CAPACIDADES
Tanque de combustible (litros): 65
Cárter motor (litros): 8
Transmisión reversomatic, caja de marchas y diferencial (litros): 47

Caja de dirección (litros): 1
Depósito bomba hidráulica servo-dirección (litros): 1,75
Filtro de aire en baño de aceite (litros): 1
Sistema de enfriamiento del motor (litros): 13
Sistema hidráulico del cargador (litros): 30,50

DIMENSIONES Y PESOS
Largo total (balde a nivel del piso) (mm): 5240
Altura al volante (mm): 1490
Ancho total (mm): 2000
Distancia entre ejes (mm): 2130
Despeje mínimo (mm): 310
Peso en orden de marcha (kg): 5550

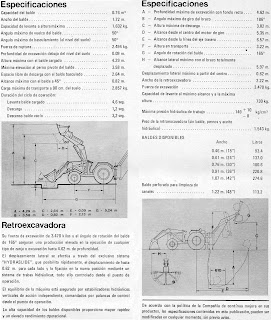

ESPECIFICACIONES
Capacidad del balde (m3): 0,76
Ancho del balde (mm): 1720
Capacidad de levante a altura máxima (kg): 1632
Angulo máximo de vuelco del balde: 50°
Angulo máximo basculamiento (al nivel del suelo): 50°
Fuerza de ruptura (kgf): 2494
Profundidad de excavación debajo del nivel del suelo (mm): 90
Altura máxima con el balde cargado (mm): 4290
Máxima elevación al perno pivote del balde (mm): 3580
Espacio libre de descarga con el balde basculado (mm): 2640
Alcance máximo con el balde a 45° (mm): 820
Carga máxima de transporte a 90 cm del suelo (kg): 2857

ESPECIFICACIONES
Profundidad máxima de excavación con fondo recto (mm): 4620
Ángulo máximo de giro del brazo : 186°
Altura máxima de descarga (mm): 3020
Alcance desde el centro del motor de giro (mm): 5350
Alcance desde la línea del eje trasero (mm): 6570
Altura en transporte (mm): 3220
Ángulo de rotación del balde: 165°
Alcance lateral máximo con el brazo totalmente desplazado (mm): 5970
Desplazamiento lateral máximo a partir del centro (mm): 620
Ancho de la retroexcavadora (mm): 2220
Fuerza de excavación (kg): 3470
Capacidad de levante al máximo alcance y a la máxima altura (kg): 730
Máxima presión hidráulica de trabajo (kg/cm3): 149 +10 - 0.
Peso de la retroexcavadora (sin balde, pernos y aceite hidráulico) (kg): 1543

Duración del ciclo de operación
Levante balde cargado (seg): 4,6
Descarga (seg): 1,2
Descenso balde vacío (seg): 3,2
