domingo, 3 de septiembre de 2017

Rotania N12/SG

Según folleto del concesionario Bonino y Piccinini (Monte Buey, provincia de Córdoba): "Extraordinaria performance, alta tecnología y sencillez mecánica".
Apodada como "La Super Máquina", esta cosechadora automotriz Rotania N12/SG fue desarrollada en respuesta al interés demostrado por sectores del mercado nacional hacia máquinas muy rápidas, de gran capacidad de trilla.
Esta N12/SG estaba basada en un prototipo de 1980 el cual estaba pensado para competir con tras "gigantes" del mercado local, pero que ese prototipo tenía características bastante diferentes del modelo de serie (posición de motor, altura, ventanillas, etc).
Un problema que el fabricante reconoció, fue el de la transmisión: "Para disponer de marchas continuas sin escalonamientos, con las cajas de cambio mecánicas era indispensable el variador, a menos que se dispusiera de transmisiones hidráulicas tipo "powershift" que no se fabricaban en el país. Pero el variador, tal cual se lo conocía, disponía de una sola correa, y una sola correa no permitía transmitir la potencia que absorba el desplazamiento de la máquina. No obstante, le encontramos la solución desarrollando un variador de correa doble, novedad absoluta e ingeniosa que denominamos "bivariador" y funcionó muy eficazmente, se adoptó como equipo de norma" (extraído de Eduardo D. Mosso, de "Memorias De Una Industria Argentina - Recordando con Enzo Rotania" de Homo Sapiens Ediciones, 2020).
De mecánica simple, como todos los diseños de la marca, tiene sin embargo todos los refinamientos técnicos para constituirse en un diseño de avanzada.
El puesto de conducción y cabina era "Confortable, su posición avanzada permite amplia visibilidad de la plataforma de corte". Tablero de instrumentos totalmente equipado con comandos bien ubicados para fácil operación.
Luz interior, limpiaparabrisas, espejo retrovisor.
Luces: faros delanteros, luces de posición, balizas intermitentes.
Opcionales: Aire acondicionado, calefactor, ventilador y radio.
Esta N12/SG recibió el premio al mérito agropecuario "Brigadier Estanislao López" a Rotania S.A., "un invento santafesino que contribuyó a la mecanización del agro". Foto de la derecha: Revista CyT.A. N° 36 (Ciencia y Tecnología Agropecuaria) del ministerio de Agricultura de la provincia de Santa Fe de diciembre de 1983.

Lugar de producción: Sunchales, departamento Castellanos, provincia de Santa Fe

Inicio de producción: circa 1983
Término de producción: 1990?
Origen: Argentina

Motor: Deutz BF6L 913, válvulas a la cabeza
Ciclo: Diesel 4 tiempos, árbol de levas lateral comandado por engranajes.
Alimentación: turboalimentado, turborefrigerado.
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 102 x 125.
Cilindrada (cm3): 6128
Potencia (CV): 160 a 2.800 r.p.m.
Par motor (kgm): 50 a 1.600 r.p.m.
Relación de compresión: 18:1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa
Bomba inyectora comandada por engranajes al árbol de levas.
Filtro de aire: en seco tipo cartucho.
Refrigeración: aire por turbina frontal comandada por correas, radiador de aceite.

Opcional: Perkins T6-354.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Alimentación: turboalimentado.
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 98,4 x 127
Cilindrada (cm3): 5800
Potencia (CV): 153 a 2400 r.p.m.
Par motor (Kgm): 53 a 1300 r.p.m.
Relación de compresión: 16,5 a 1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa
Bomba inyectora: comandada por engranajes al árbol de levas.
Filtro de aire: en seco tipo cartucho.
Refrigeración: agua, mediante bomba comandada por correa.
Filtrado de gasoil: c/ trampa de agua, 2 filtros primaros y 1 secundario, papel micrónico, elemento primario y secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación.

Embrague: Monodisco en seco de 15" de diámetro, accionamiento hidráulico.
Transmisión: Unidad compacta, incluye caja de cambios y diferencial, mangas, palieres en acero de aleación y embrague en una sola unidad, en baño de aceite. Diseño de 3 velocidades de avance y retroceso combinada con variador.
Variador: Unidad intermedia con 2 correas tipo "Y" por rama y polea variadora, con 5 platos y 2 desplazables, total 4 correas, novedad técnica desarrollada por Rotania específicamente para ésta unidad.
En total con la combinación del variador, se obtienen las siguientes velocidades:
1° 2300 a 5000 mts/hora / 2° 5200 a 11000 mts/hora / 3° 15000 a 32000 mts/hora.
Retroceso: 3800 a 8200 mts/hora.
Las velocidades se regulan por control hidráulico.

Frenos: de servicio: Hidráulicos de disco sobre ruedas motrices, con doble pinza por mordaza marca "Bendix". De estacionamiento: Accionamiento mecánico sobre eje de transmisión.

Dirección: hidrostática, con posición del volante regulable.

Rodado: Ruedas de discos reforzados, desmontables.
Neumáticos delanteros/traseros: 23,1x30" (6 telas)/12,4x24" (6 telas).
Trocha: 2,80 metros.

Mandos: Por correas en "V", excepto caracol y sin fin llenado de tolva, con cadenas a rodillos.

Montaje órganos: Íntegramente sobre rodamientos a bolillas y rodillos.

Comandos hidráulicos: Dirección, variador, variador molinete, regulación altura de corte y posición molinete.

Trilladora: Ancho 1,22 metros, de gran capacidad y rendimiento. Limpieza con sistema de cajón único, incluyendo cajón principal y zaranda, 2da limpieza con retorno al cilindro.

Cilindro: Tipo inglés, 20 batidores, 3 velocidades (1050, 900 y 600 r.p.m.), opcionales 450 y 750 r.p.m. Mando por 4 correas en "V" directo desde el motor.
Batidores y contra batidores desmontables. 65 cm de diámetro, largo 1,21 metros.
El cilindro se extrae armado, mediante compuerta lateral.

Cóncavo: Con ajuste y apertura rápida desde el puesto de conducción, recambio a través de compuerta lateral, 12 barras.

Despajador: Tambor de 26 cm de diámetro a 550 r.p.m.

Cajón único de limpieza: Con zarandones y zaranda cambiables.
Superficie zarandón: 2,32 m2 -- Superficie zaranda 2da limpieza: 1,50 m2.
Superficie clasificación total: 3,82 m2
Recorrido plano, con accionamiento por brazo central y volante de inercia.

Sacapajas: Metálicos estampados, montados sobre cojinetes a bolillas. Cantidad: 5
Superficie: 4,45 m2. Largo: 3,72 m. Volteo: 125mm.

Ventilador: 6 palas metálicas, válvulas reguladoras del viento, velocidades variables con variador entre 450 y 1260 r.p.m.

Tolva: Capacidad 3500 litros, tubo de descarga de 24 cm de diámetro, despeje al piso 3,30 mts, mando del sin fin accionado con embrague electromagnético, posición del tubo de descarga comandada desde la cabina por accionamiento hidráulico.

Plataforma de corte: El operador puede acoplar o desacoplar la plataforma desde el puesto del conductor. Ancho de corte: 6,30 m (20 pies, 9 surcos) Corte al ras: Desde 0.06m hasta 1,50 m de altura. Opcional: Cuchilla flexi para soja.

Caracol: Tipo flotante, comandado por cadenas a rodillos de paso 5/8" con engranajes tallados.
Diámetro del tubo (mm): 315 - Diámetro exterior incluido alas (mm): 535

Molinete: 5 palas metálicas. Eje de 75mm de diámetro con 5 centros, permite variar la cantidad de palas y la inclinación de éstas es ajustable.
Velocidades variables entre 16 y 68 r.p.m. y su posición de trabajo se regula por mando hidráulico.
Opcional: De púas retráctiles.

COLECCIÓN: Tadeo Buratovich

viernes, 2 de diciembre de 2016

Especiales: Perkins


Nació como fabricantes de motores Diesel bajo una licencia de Perkins Inglaterra la cual fue el negocio principal de la empresa por mas de 40 años. Marcas como Dodge, Ford, Grosspal y Ranquel para toda su línea Diesel, confiaron en Perkins durante más de dos décadas.
Otras como GEMA, Vassalli y Araus, utilizaron largamente sus impulsores para cosechadoras.
Massey Ferguson fue un socio estratégico entre los 70's y los 90's.
Fue creada en 1961, como licenciataria de Perkins Engines de Inglaterra. Su mejor momento lo vivió en los ’70. Estaba dedicada a la fabricación de motores para pick ups, camiones y tractores. Actualmente habría en funcionamiento más de 200 mil motores.

90's-00's: En la década del 90' la empresa Perkins de Inglaterra fue comprada por el Grupo Caterpillar de EEUU donde cambió la estrategia de Perkins en el mundo y comenzó una etapa de cancelación de Licencias y una de las últimas filiales en el mundo en cancelar la licencia fue la de Pertrak - continuadora de Perkins Argentina - (año 2005) debido a la excelente trayectoria de desarrollo de la marca Perkins en nuestro país. En virtud de asegurar el futuro a comienzos del 2000 se redefinió la nueva estrategia de negocios para los próximos 50 años donde con nuevos negocios de fabricación de autopartes y conjuntos para las distintas terminales automotrices de la región.
En forma paralela también se diagramó y comenzó a desarrollar la segunda unidad de negocios que es la venta y distribución de piezas de motor para el mercado de After market.
En esta línea sólo se comercializaba partes de motores Perkins y se comenzó a agregar distintas líneas de productos de motores multimarca bajo la marca Motorline.
Hoy hay dos unidades de negocio bien definidas y consolidadas donde una es la fabricación de equipos originales para terminales automotrices y agrícolas y la otra unidad de negocios es la distribución y ventas de piezas de motores a través de una red de Distribuidores y Viajantes.

2006: A partir de enero de 2006, Perkins Argentina exportará a Londres 7.000 blocks, para abastecer la línea de motores de tres cilindros de la fábrica inglesa. Con sede en Ferreyra, Córdoba, Perkins ya había acordado el año pasado la exportación de unos 25.000 cigüeñales anuales a la firma inglesa (que a su vez depende de Caterpillar).
En los dos casos, se trata de piezas con un grado importante de valor agregado (el precio promedio de un block ronda los 500 dólares), que exigirán inversiones por 2 millones de pesos en nuevas maquinarias y 50 nuevos puestos de trabajo.
Pertrak cerró 2004 con una facturación de US$ 10 millones. Durante 35 años, hasta mediados de la década pasada, produjo motores: sus últimos clientes fueron Peugeot y Fiat.
Tras la devaluación en Brasil --cuando cerraron unas 100 autopartistas argentinas--, Perkins se mantuvo en pie con la producción de partes. A la vez, la exportación de partes para motor está en alza: en 2002, se embarcaron US$ 173 millones y el año pasado, US$ 232 millones. Basso, Edival y Volkswagen son algunas integrantes de ese club.

En la nueva etapa, la firma se conformó alrededor de 3 unidades de negocios: la de motores, que hasta 2008 se mantenía en 1.500 unidades anuales; a ésta sumó la de repuestos y de autopartes, dos divisiones en crecimiento. La crisis del agro en 2008 y la caída en la demanda de vehículos interna y externa en 2009, profundizó este cambio, con una profunda baja en los pedidos de motores.
Según el comunicado, la producción de autopartes y repuestos fue ganando terreno y actualmente la línea de motores distrae parte de los esfuerzos necesarios para la consolidación de la compañía en este nuevo sector.

Proyectos. "Hace tiempo que la producción de motores había dejado de ser la actividad principal de la empresa; el cambio lo generó el mercado, los pedidos eran cada vez más chicos y había alcanzado un nivel de actividad insostenible", explicó Manouk Manoukian, accionista y director de Pertrak.
En el marco de estos cambios, la compañía se convirtió en una "exitosa" proveedora de la industria automotriz.
La firma realiza el mecanizado de piezas para modelos como la nueva camioneta Amarok, que fabrica Volkswagen para el mercado regional; también produce partes para los modelos Peugeot 307, Citroën C4, Fiat Siena y la línea Cargo e Iveco.
A esto le suma la producción que realiza para Scania y para Perkins en Inglaterra.
Paralelamente, la firma avanzará este año en otra de sus actividades histórica: la fabricación de repuestos para motores de camiones y pick ups.

De Perkins a Pertrak: Caterpillar compró Perkins y a diferencia de los ingleses, los norteamericanos no tienen licenciantes en el mundo. Como siempre fuimos un licenciante exitoso, quedamos como proveedores. Nos dieron dos contratos para enviarles 10 mil blocks de tres cilindros y 28 mil cigüeñales anuales.

2010: fin de la fabricación de motores, nuevos negocios a mediados de 2010 Pertrak cierra su línea de producción de motores, se terminó la historia de la última fábrica independiente –que no pertenece a ninguna terminal automotriz– en el territorio nacional. La empresa con planta industrial en Ferreyra anunció a la Bolsa de Comercio de Buenos Aires que, tras una evaluación integral de la compañía y de la viabilidad de sus unidades de negocio, el directorio tomó la decisión de cerrar su línea de fabricación de motores.

jueves, 17 de noviembre de 2016

CTC A y B.

Colaboración: José Lenti.
"Teniendo el chasis de las PLA, recibió una arenada, unas reformas en algunas partes que se rompían seguido y pintura nueva. Es mas el color bordeaux o rojo parecía anti oxido". "tuvieron miles de problemas con la transmisión hidrostática".
Presentaba cabina panorámica con vidrio delantero convexo en plástico reforzado e inyectado en poliuretano expandido, con barra antivuelco incorporada, aire acondicionado, porta equipajes, asiento de acompañante, pedalera incorporada, control de comando electrohidráulico de las funciones de servicio. Asiento regulable con apoya brazos y apoya cabeza. Luces, balizas, bocina, corta corriente y Radio AM/FM.
Agradecemos por la descripción a Aníbal Malizzia.

Inicio de producción: 1998.
Término de producción: 1999.
Origen: Argentina

Lugar de producción: Las Rosas, departamento Belgrano, provincia de Santa Fe.

Motores:

Deutz F6L913, árbol de levas lateral comandado por engranajes.
Colaboración: José Lenti.
Ciclo: Diésel 4 tiempos
Cilindrada (Cm3): 6128
N° de cilindros: 6 en línea, válvulas a la cabeza
Diámetro x carrera (mm): 102 x 125.
Potencia (CV): 130 a 1800 r.p.m.
Par motor (kgm): 40 a 1600 r.p.m.
Relación de compresión: 17 a 1.
Orden de encendido: 1-5-3-6-2-4.
Combustible: gas oil
Sistema de combustible: inyección directa
Bomba inyectora: Bosch lineal
Filtro de aire: en seco tipo cartucho.
Filtro de aceite: descartable, de unidad sellada
Lubricación: circulación forzada
Refrigeración: aire, turbina frontal comandada por correas, radiador de aceite.

Perkins A6 354-4, árbol de levas lateral.
Ciclo: Diésel 4 tiempos
Cilindrada (cm3): 5800
N° cilindros: 6 en línea, válvulas a la cabeza
Potencia: 123 CV a 2400 r.p.m.
Diámetro x carrera (mm): 98,4 x 127.
Filtro de aire: tipo seco, con elemento primario de celulosa y uno interno secundario de seguridad. Válvula de descarga de polvo e indicador de restricción ubicado en el panel de instrumentos.
Sistema de combustible: inyección directa
Bomba inyectora: CAV rotativa, distribuidor y regulador mecánico de velocidad.
Filtrado de gasoil: con trampa de agua, dos filtros primaros y uno secundario, de papel micrónico.
Lubricación: forzada por bomba de engranajes, con filtrado de flujo total y válvula de derivación
Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.

Cummins 4 BT, árbol de levas lateral.
Ciclo: Diésel 4 tiempos
Alimentación: Turboalimentado.
Cilindrada: 3920 cm3.
Cilindros: 4 en línea, válvulas a la cabeza
Diámetro x carrera: 102 mm x 120 mm.
Potencia: 120 CV (DIN) a 2500 r.p.m.
Par motor: 46 Kgm a 1500 r.p.m.
Relación de compresión: 17.5 a 1.
Inyección: Directa con bomba inyección rotativa.
Filtro de aire: tipo seco, con elemento primario de celulosa y uno interno secundario de seguridad.
Filtrado de gasoil: con trampa de agua, dos filtros primaros y uno secundario, de papel micrónico.
Refrigeración: agua, dos circuitos con bomba, doble termostato, ventilador y depósito adicional.

Capacidad tanque de líquido hidráulico: 2 tanques de 30 Litros cada uno.
Despeje del suelo: 1200 mm.
Ancho total: 2600 mm.
Altura total: 3400 mm.
Largo total: 6600 mm.
Ancho de labor: 20 surcos a 20 cm. con picos intermedios a 35 cm.

Transmisión trasera: Hidrostática Linde. 2 motores BMV 50 y bomba BPV 70.
Frenos: De mano en los reductores, y freno de servicio en la transmisión.
Reductores: Urvig S.A. Relación 22,02 a 1.
Chasis: Estructural con tubos de acero.
Suspensión: Independiente en las 4 ruedas. Paralelogramo deformable adelante y atrás.
Pulverización Línea de caño de acero inoxidable de 21,3 mm. Picos Trijet, con bancadas de Nylon. Sectores de alimentación en acero inoxidable de 21,3 mm.
Bomba a presión de 800 libras de 160 Lts./min. Sistema con electroválvula de pulverización AJLAG de 5 vías de 12V. con computadora marca RAVEN compatible con sistema GPS.
Barra de pulverización: Barral mono caño 100 x 100 romboidal con tensor de caño 60 x 40 con cilindro de levante hidráulico a 45°.
Tanque de producto: En fibra de vidrio reforzado de 2400 Litros.
Equipo de carga: Motobomba de 36000 Lts./hora (a elección del cliente).
Sistema hidráulico: Comandado por una bomba doble Venturi, DHE 3200 motor orbital para el mando de la bomba de impulsión. Con electroválvula de 8 vías para el mando general.
Acelerador: De mano.
Lanza: telescópica, rueda de auxilio con levante hidráulico, gato hidráulico, llave de rueda, sin opcionales.
Rodado: 12,4 x 30" con cubiertas de 10 telas.
Sistema eléctrico: 12V. Batería: 1x12V 150Ah. Alternador: 12V regulador de voltaje incorporado.

lunes, 23 de noviembre de 2015

Vassalli FEA 1200 M.

Imagen tomada de la web.
Ofrecida como una variante nacional frente a los modelos de las marcas multinacionales, empleaba mecánicas fiables y muy conocidas para el mercado local como los motores Perkins o Cummins, con una denominación anti-comercial (FEA - Fábrica de Equipos Agrarios), logró abrirse camino en un mercado tan competitivo como el de las cosechadoras con rangos de potencia entre los 150 y 200 hp. Equipada con cabina panorámica, anti vibratoria y presurizada, cristales templados y tonalizados, comandos por electroválvulas hidráulicas, tablero de control electrónico centralizado, asiento con suspensión hidráulica, limpiaparabrisas tipo paralelogramo de doble brazo, aire acondicionado, equipo de audio, matafuego.
Las maquinas Vassallis traían un numero en el chasis, en cambio las FEA atrás, debajo de la escalera rebatible o del otro lado. Con ese numero en la fabrica tienen un registro propio.
Agradecimiento por la colaboración con el material a Santiago Rinaudo.

Lugar de producción: Firmat, departamento General López, provincia de Santa Fe.

Inicio de fabricación: 1998
Término de fabricación: 2003?
Origen: Argentina

Motor Cummins:
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
Cilindros: 6 en línea, válvulas a la cabeza
Potencia: 190 HP a 2.200 r.p.m.
Refrigeración: agua
Sistema de combustible: inyección directa
Orden de inyección: 1-3-5-2-4-6
Alimentación: turbocomprimido
Combustible: gas oil

Motor Perkins:
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
Cilindros: 6 en línea, válvulas a la cabeza
Potencia: 178 HP a 2.200 r.p.m.
Refrigeración: agua
Sistema de combustible: inyección directa
Orden de inyección: 1-3-5-2-4-6
Alimentación: turbocomprimido
Combustible: gas oil

Toma de potencia: doble comando. Permite comandar de manera individual la tracción de las ruedas motrices, y los mecanismos de trilla. Variador de velocidades de desplazamiento de diseño compacto, integrado en un solo cuerpo con poleas y correas auto desplazables. Mando hidrostático.

Gama de velocidades de avance progresivas de 2,2 a 27,6 km/h logradas de la siguiente forma:
1era: 2,2 a 5,3 km/h / 2da: 5,3 a 12,6 km/h / 3ra: 11,8 a 27,6 km/h.
Transmisión Monoblock:
Tracción: 4x2 delantera
Caja de velocidades en un solo cuerpo con diferencial, freno y reductores, 3 marchas de avance, 2 de trabajo, 1 de traslación y 1 de retroceso.
Embrague: Monodisco en seco de 310mm de diámetro.
Bloqueo de diferencial.
Reductores hepocicloidales en baño de aceite.
Frenos: A disco de doble zapata, accionamiento hidraulico mediante pedal.
Dirección: Accionamiento hidrostático directo del tipo "load sensing", sobre punta de ejes traseras, de accionamiento con el motor detenido inclusive, columna de dirección regulable.
Plataforma: Flexible, ancho de corte de 10 surcos.
Control de altura de corte hidráulico variable de 50 a 1200 mm.
Copiado de altura de terreno electrónico.
Variador de cilindro: Accionamiento hidrostático, rango de trabajo de 500 a 1300 r.p.m.
Embocador: Universal de acople rápido, con piso de chapa perforada a tajos para cosecha gruesa, o ciega para cosecha fina.
Molinete: 6 paletas de púas paralelas, regulable con desplazamiento horizontal de avance y retroceso hidráulico, comandado por electroválvulas. Diámetro 1140 mm. con movimiento de rotación por motor orbital hidráulico y regulable en forma continua entre 0 y 43 r.p.m. por medio de electroválvula.
Caja de cuchilla: En baño de aceite, con capacidad de 1000 golpes por minuto, y 76 mm. de carrera.
Maiceros: De 6 a 8 surcos y amplia capacidad de recolección.
Girasoleros: De 10 a 12 surcos, sin fín accionado hidráulicamente.
Cilindro trillador: alta inercia con un diámetro de 515 mm., 1000 mm de largo y 320 Kg. de peso.
Cóncavo: 10 barras, con abertura de cóncavo, y cilindro regulable desde la cabina.
Ventiladores de limpieza: accionamiento hidráulico y caudal variable por electroválvula, con alimentación adicional de aire en el centro del ventilador.
Zaranda de primera limpieza: Con 4 regulaciones, superficie 2 m2.
Zaranda de segunda limpieza: Superficie de separación 1,66 m2, intercambiables de diámetros 5 / 5,75 / 7,50 / 10 / 12 / 14 mm.
Sacapajas: 5 elementos con movimiento alternativo, montado sobre cojinetes a bolillas selladas, superficie de separación 4,8 m2 con agitador adicional.
Tolva: 4700 litros.
Neumáticos delanteros radiales 24,5x32" (10 telas) / Traseros radiales 16,9x24" (6 telas).
Trocha delantera: 2800 mm.
Tanque de combustible: 320 litros.
Equipamiento control de trilla: Radar de velocidad, detector de pérdidas, cuenta hectáreas parcial y total.
Triturador de paja: alta inercia y cuchillas aerodinámicas.
Peso: 7470 Kg.

lunes, 19 de octubre de 2015

Segru Transporter 5T

Además de la fabricación de grúas hidráulicas autopropulsadas, la empresa ubicada en el norte bonaerense a fines de la década del 90' presentó un programa de producción de grúas de patio autopropulsadas de 3, 5, 8, 12, 18 y 25 toneladas.
"De esas la única que se fabrico es la de 5 T y es la de la foto, junto con la tabla de carga y especificaciones, se hizo en 1999 y ya tiene unas 23.000 horas de servicio en una industria metalúrgica de la zona" según descripción de su creador, el ingeniero Serra.
Y agregó: "La cabina es abierta, la estructura esta reforzada para proteger al operador, asiento hidráulico, instrumental standard mas el indicador de la carga"
El agradecimiento para pesados argentinos de parte de Claudio Serra (su creador): "Muchas gracias por querer difundir mis productos en tu blog, me parece muy bien y siempre puede aparecer alguien que necesite algo y al que podemos dar una mano, verdad?"

Lugar de producción: San Nicolás de los Arroyos, partido de San Nicolás, provincia de Buenos Aires.

Inicio de producción: 1999
Término de producción: 1999
Origen: Argentina

Motor: Perkins 3-152, válvulas a la cabeza
Ciclo: Diesel, árbol de levas lateral
Cilindros: 3 en línea.
Cilindrada (cm3): 2500
Diámetro x Carrera (mm): 91,4 x 127.
Potencia (HP SAE): 44 a 2400 r.p.m.
Par motor (kgm): 15,7 a 1500 r.p.m.
Relación de compresión: 17,4 a 1.
Sistema de combustible: inyección directa.
Combustible: gas oil
Orden de inyección: 1-2-3.
Filtro de aire: baño de aceite con prefiltro ciclónico.
Filtrado de combustible: dos filtros; uno primario otro secundario, con taza de sedimentación.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, dos circuitos con bomba, doble termostato y ventilador.
Transmisión:
Hidrostática de 2 velocidades sobre el eje trasero.
Dirección:
Hidrostática sobre el eje trasero.
Sistema de elevación:
Elevación de carga mediante gancho en el cabezal de la pluma.
Pluma de extensión hidráulica telescópica de 3 tramos.
Angulación de la pluma de -10° a +50°.
Válvulas de retención pilotadas.
Limitador de carga.
Frenos:
Hidráulicos de expansión sobre las ruedas delanteras.
Ruedas:
6 ruedas semi macizas de 700x12".
Capacidades:
Tanque de combustible (litros): 70
Tanque de aceite hidráulico (litros): 70
Aceite motor (litros): 6,4
Líquido refrigerante (litros): 8,4
Carga máxima: 5000 Kg.
Dimensiones:
Largo total: 3600 mm.
Ancho total: 2200 mm.
Altura del suelo al chasis: 730 mm.
Alto máximo con pluma horizontal: 2360 mm.
Alto máximo con pluma extendida: 8609 mm.
Largo tramo fijo de pluma: 4260 mm.
Largo máximo con pluma extendida en posición horizontal: 8600 mm.
Pesos:
A 5600 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 600
A 5030 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 800
A 4000 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 1000
A 3000 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 1300
A 2000 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 2000
A 1000 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 3500
A 600 mm de distancia y 2360 mm de altura con 0° de inclinación (kg): 5000
A 6100 mm de distancia y 8609 mm de altura con 50° de inclinación (kg): -


Agradecimiento especial a Claudio Serra, ingeniero mentor del producto, por el aporte y colaboración.

viernes, 23 de enero de 2015

Rotania M3.

"De construcción y mecanismo sólidos y muy eficiente, la Motoniveladora M3 se presta admirablemente para trabajos rudos donde se requiere máximo esfuerzo y potencia".
La versatilidad y agilidad de sus movimientos hacen de ella la máquina ideal para la realización de cualquier tipo de trabajo.
El kit de herramientas provisto era de 1 martillo, 1 llave de ruedas, 1 juego de llaves fijas, 1 llave prusiana y 1 gato hidráulico.
El sistema lumínico incluye 2 luces de tránsito (con alta/baja) y estacionamiento, 1 luz interior de cabina, 1 luz trasera de frenos, 2 luces traseras de posición, 1 luz de tablero, 2 luces de posición en cabina y 1 limpiaparabrisas.
El tablero posee instrumental completo incluyendo iluminación y cuenta horas.
Cabina de diseño funcional y confortable, amplia visibilidad permitiendo al operario operar de pie. Limpia parabrisas incorporado. MATERIAL: Tadeo Buratovich.

Lugar de producción: Sunchales, provincia de Santa Fe, Argentina.

Inicio de producción: 1970
Término de producción: 1985
Origen: Argentina
Chasis: Bastidor con larguero central único en acero SAE 1010, soldado eléctricamente.

Motor: Perkins 6-305. (Variante 80 HP).
Ciclo: Diesel 4 tiempos, árbol de levas lateral.
N° de cilindros: 6 en línea, válvulas a la cabeza
Diámetro x carrera (mm): 91,4 x 127
Cilindrada (cc): 5000
Potencia (HP SAE): 80 a 1840 r.p.m.
Par motor (kgm): 30,1 a 1250 r.p.m.
Relación de compresión: 16 a 1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección indirecta
Bomba inyectora: rotativa marca CAV.
Combustible: Gas oil
Filtro de aire: en baño de aceite (normal 30 o similar).
Filtrado de gasoil con trampa de agua, 2 filtros primaros y 1 secundario.
Lubricación: forzada, bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato, ventilador y depósito adicional.

Embrague: Monodisco en seco de 14" de diámetro, tipo "extra pesado".
Mecanismo de tracción: Transmisión constituida por un monoblock en baño de aceite compuesto por las partes de cambios y diferencial.
Piezas fundidas en acero y engranajes de acero aleados (SAE 3310), tratados térmicamente.
Transmisión a las ruedas mediante cadenas de rodillos de 1-1/2" de paso, blindadas en baño de aceite.
Cuatro ruedas motrices en tándem.
5 marchas escalonadas, todas reversibles y sincronizadas con las siguientes velocidades.
1era:    3.900 metros por hora
2da:     5.900 metros por hora
3ra:     8.000 metros por hora
4ta:     9.300 metros por hora
5ta:   26.000 metros por hora.

Mandos: Totalmente hidráulicos, compuestos por:
Desplazamiento lateral de hoja o cuchilla.
Movimiento de giro de cuchilla.
Inclinación de ruedas directrices (25°).
Levante de la cuchilla.
Estabilizador lateral.
Dirección con servo hidráulico.

Dirección: tornillo y sin fin en baño de aceite, con reforzador hidráulico.

Frenos:
De servicio: Accionamiento hidráulico sobre las ruedas motrices.
De estacionamiento: Accionamiento manual sobre árbol de transmisión.

Llantas: de disco, cambiables.    Ruedas: Camineros 12.00x28" 8 telas.

Tanque de combustible: 120 litros.

Peso: 8000 kgs.

Sistema eléctrico: 12V. Batería: 2x6V.

Dimensiones:
Distancia e/ eje delantero y centro tándem (mm): 5565
Largo total (mm):                                            7500
Trocha delantera / trasera (mm):              1650 / 1760
Altura con cabina (mm):                                 2850
Escarificador (opcional hidráulico)
Ancho:                                                      0,920 mts
Cantidad de púas (acero al manganeso)        7
Cuchilla
Longitud:                                             3,060 mts
Espesor:                                               0,019 mts
Ancho de reja:                                     0,150 mts
Despeje de la cuchilla:                        0,430 mts.
Desplazamiento lateral:                       1,030 mts.
Giro de la cuchilla:                                  360°
Angulo máximo del talud a la derecha:    90°

domingo, 11 de enero de 2015

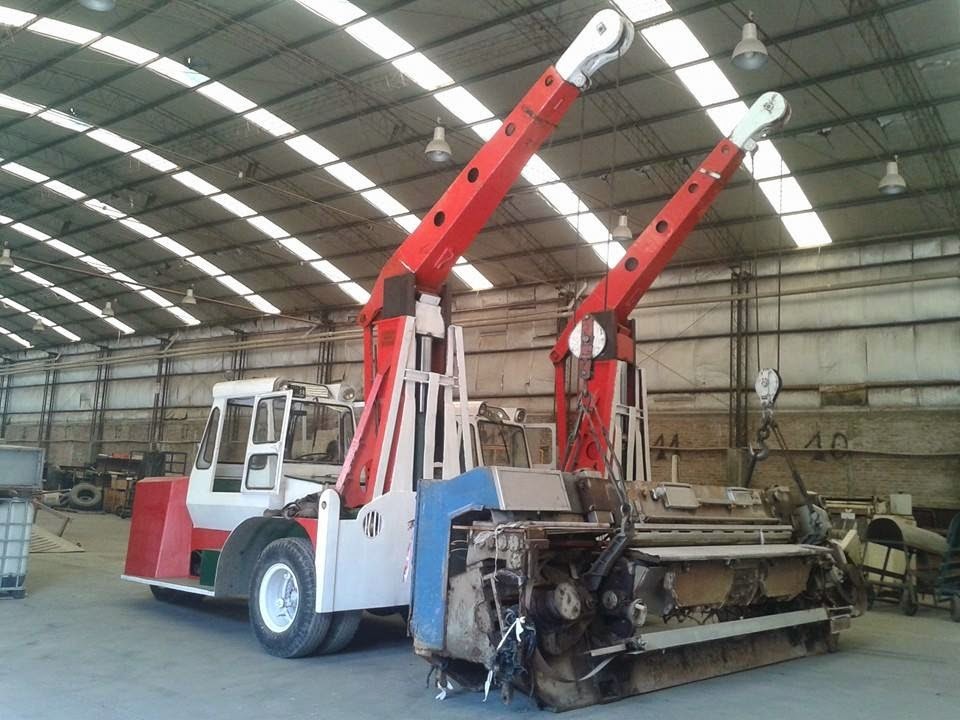

Cranemobile HC-1536 (7,5 ton.)

Imagen obtenida de la web.
Según el folleto de la época: "Su confort interior ha sido cuidadosamente estudiado, dotándolo de un nuevo asiento hidráulico de diseño anatómico que absorbe las vibraciones, protegiendo la salud del operador. Su tablero con todos los instrumentos necesarios y de rápida lectura, "desnuda" el funcionamiento de la unidad. En suma, un clima confortable apoyado por su cabina desmontable, hermética o ventilada de acuerdo a su necesidad, de fácil acceso y visión panorámica para una perfecta operación"
En el amplio universo de la maquinaria industrial (y en este caso, para movimientos y manipulación a distancia) que se fabricó en la República Argentina, pocas veces tuvimos algo como el que describiremos en éste artículo.
A comienzos de la década del 60', nuestro país carecía de un mercado de grúas, ya que lo que había en existencia era viejo, desfasado y obsoleto para la época; así que ante la imposibilidad de importar unidades hubo que recurrir a la construcción nacional.
Esta posibilidad de producir este tipo de maquinaria industrial, fue impulsado a fines de la década del 50' por diversos estímulos dados en el gobierno del Dr. Frondizi.
Para ello, la empresa Eximia, se tomaría como base una licencia de origen estadounidense para grúas de 7,5 ton. pero aplicándole implementos nacionales que la diferenciaban de las extranjeras. Así, su fabricación perduró hasta mediados de la década de los 80´s, por tratarse de una máquina eficiente y sin parangón entre las importadas hasta el momento de cese de su producción.
Quienes las usaron destacan lo siguiente: "sobre las calles que aún eran de empedrado, causaba mucha gracia ver como rebotaban de atrás mientras que el pobre cristiano que la manejaba hacia malabares para intentar mantenerla derecha".
Mientras que otro relato de la época afirma que "estas máquinas carecían de suspensión, apenas contaban con dos topes de fierro arriba de la cañonera nomás, lo cual les dejaba la columna a la miseria a los que la manejaban".
Para finalizar, cabe destacar que la grúa contaba de serie con cabina panorámica vidriada con puertas vidriadas en dos paños y pivotantes, sentido hacia adelante.

Lugar de producción: Villa Martelli, partido de Olivos, provincia de Buenos Aires.

Inicio de producción: 196x
Término de producción: 1985.
Origen: Argentina

Motores:


IKA Continental 6L 226.
Ciclo: Otto 4 tiempos, válvulas laterales
N° de cilindros: 6 en línea, árbol de levas lateral.
Diámetro x carrera (mm): 84,1 x 111,1.
Cilindrada (cm3): 3707
Potencia (CV DIN): 115 a 3.800 r.p.m.
Par motor (Kgm): 25 a 2000 r.p.m.
Relación de compresión: 7,3 a 1.
Combustible: nafta común
Alimentación: carburador Carter WCD 2807 S, flujo descendente.
Bomba de nafta: mecánica a diafragma
Filtro de nafta: de malla, montado en vaso de decantación de la nafta.
Orden de encendido: 1-5-3-6-2-4.
Lubricación: a presión, en los cojinetes de bancada y circulación continua.
Refrigeración: agua, circulación a presión, control termostático y bomba rotor centrífugo.

Chrysler Continental 231 (Plymouth Continental)
Ciclo: Otto 4 tiempos, válvulas laterales
N° de cilindros: 6 en línea, árbol de levas lateral.
Diámetro x carrera (mm): 82,5 x 117,5
Cilindrada (cm3): 3774 .
Potencia (CV DIN): 121 a 3600 r.p.m.
Par motor (Kgm): 28 a 1600 r.p.m.
Relación de compresión: 6,8:1.
Alimentación: Carburador Carter.
Orden de encendido: 1-5-3-6-2-4.
Refrigeración: Agua, por bomba y radiador.
Combustible: nafta común
Lubricación: forzada

Perkins 6-305
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
N° de cilindros: 6 en línea, árbol de levas lateral.
Cilindrada (cm3): 5000
Diámetro x carrera (mm): 91,4 x 127.
Potencia (HP SAE): 102 a 2600 r.p.m.
Par motor (KgM): 30,1 a 1.250 r.p.m.
Relación de compresión: 17,4:1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección indirecta
Bomba inyectora rotativa CAV.
Combustible: gas oil
Filtro de gasoil: 2; primario y secundario.
Filtro de aire: en baño de aceite.
Combustible: gas oil

Perkins 6-354 (6-354/2)
Ciclo: Diesel 4 tiempos, árbol de levas lateral
Cilindros: 6 en línea, válvulas a la cabeza.
Cilindrada (cm3): 5800
Diámetro x carrera (mm): 98,4 x 127
Potencia (HP): 135 a 2800 r.p.m. (desde 1974, 140HP a 2800 r.p.m.)
Par motor: 38 Kgm a 1250 r.p.m. (desde 1974, 43 Kgm a 1250 r.p.m.).
Relación de compresión: 16:1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección directa.
Bomba inyectora rotativa marca CAV.
Filtro de gasoil: dos; primario y secundario.
Filtro de aire en baño de aceite.
Combustible: gas oil

Embrague: monodisco en seco de accionamiento mecánico. Diámetro 13"

Transmisión: 2WD Delantera

Caja de velocidades: F.A.E.
2 marchas hacia adelante y 2 marchas hacia atrás, caja auxiliar de 2 velocidades (alta y baja).

Eje delantero: Diferencial EATON 161 de 1 velocidad. Relación: 5,57 a 1.

Tren posterior: dos ruedas en un mismo centro, directriz de ángulo positivo.

Dirección: hidrostática mediante bomba hidráulica.

Sistema eléctrico: 12V. Dínamo: 420W hasta 1965; después alternador 42A. Batería: 1x12V 200Ah.

Cabestrante: TENSA, accionamiento mecánico mediante toma de potencia a caja de velocidades. Capacidad 7500 Kg.

Pluma: de acero en una sola pieza, largo de 2 mts. extensible y regulable en inclinación con tensor a barra. (opcional plumín).

Llantas y neumáticos:
Llantas: 6 a disco de 5 agujeros, 6,5Jx20" hasta 1973.
A partir de 1973:
Motrices: 4 Artilleras de 5 rayos, 6,5Jx20"   Directrices: 2 a disco de 5 agujeros 6,5Jx20".
Neumáticos: 6 neumáticos 8,25x20" (8 telas). Posteriormente 9,00x20" (16 telas).

domingo, 21 de diciembre de 2014

Fiat Agritec 115.

Equipado con el Perkins "grande" Fase 4, éste tractor ofrecía cabina con calefacción, elevador hidráulico de 3 puntos, tipo selectivo, precisión y mixto, con dispositivos de variación de la sensibilidad y de la velocidad de descenso, control de esfuerzo de tracción por barra de flexión, categoría 2.
Bastidor de seguridad con techo protector.
Peso total con lastrado máximo: 5343 Kg
Dentro del equipamiento opcional se ofrecían los siguientes items:
Lastrado máximo sobre puente posterior hasta 10 placas de 57 Kg. c/u.
Soportes de lastres anteriores de 130 Kg.
Lastrado máximo sobre puente anterior hasta 10 placas de 42 Kg. c/u.
Puente anterior con trocha variable de 6 posiciones desde 1520 a 2000 mm.
Trocha trasera variable sistema PAVT, sólo para rodado 18,4 x 34" de 9 posiciones desde 1420 hasta 2220 mm.
Embrague bidisco para toma de potencia independiente.
Guardabarros posteriores con farol de trabajo y luces de posición. Enganche para acoplados. Control remoto doble. Rodado posterior 23,1x30" y anterior 10,00x16".

Lugar de fabricación: Ruta Nacional 11 km 454.5, Sauce Viejo, depto La Capital, Provincia de Santa Fe.

Inicio de fabricación: 1988
Fin de fabricación: 1995
Origen: Argentina

Motor:& Perkins 6-354/4 Std. Calibrado según normas AGRITEC S.A.
Ciclo: Diesel 4 tiempos, con termoarranque para arranque en frío.
N° de cilindros: 6 en línea, verticales.
Diámetro x carrera (mm): 98,4x127
Cilindrada (cm3): 5800
Potencia al volante: 109 CV (DIN). 116,5 HP (SAE).
Relación de compresión: 16:1.
Régimen nominal: 2500 r.p.m.
Régimen de par de motor máximo: 1400 r.p.m.
Par motor máximo: 36,22 Kgm.
Sistema de combustible: inyección directa
Bomba inyectora: rotativa marca C.A.V.
Lubricación: forzada por bomba de rotor
Cigueñal sobre 7 cojinetes de bancada, intercambiador de calor para el aceite, regulador de velocidad de contrapesos centrífugos agrupados.
Filtros: De aceite motor: cartucho blindado de caudal total.
De aire: Doble cartucho en seco, prefiltro exterior elevado de turbina, para la eliminación primaria del polvo.
De Gas Oil: 2 cartuchos recambiables, ambos con drenaje de agua, además un prefiltro trampa de agua con vaso transparente.
Hidráulico: Dos cartuchos blindados.
Tracción: 2WD.
Embrague: Monodisco seco a diafragma, combinado para la caja de velocidades y toma de potencia, diámetro 12".
Transmisión: Caja de velocidades de engranajes de dientes helicoidales, lubricación mixta por inmersión y gravedad.
8 marchas de avance sincronizadas y 2 de retroceso.
Doble palanca de mando. Diferencial con dispositivo de bloqueo mecánico y desbloqueo automático.
Reductores finales y de gamas de tipo epicicloidal y de reducción simple.
Velocidades: LENTA VELOZ 1° 4,39 / 12,75 2° 5,75 / 16,72 3° 7,11 / 20,91 4° 8,88 / 26,13 M.A.: 4,18 / 12,12.
Freno de servicio: A discos en baño de aceite con mando hidrostático, de circuito independiente para cada lado y con compensador de frenado simultáneo, ajuste automático y pedalera suspendida.
Neumáticos y trochas: Delanteros: 7,50x18" Traseros: 18,4x34".
Trocha delantera fija de 1450 mm. Trasera variable en 2 posiciones 1440/2260 mm.
Toma de potencia: Eje de 6 estrías, diámetro 1"3/8, de 540 r.p.m. a 2126 r.p.m. de motor.
Sistema hidráulico: de centro abierto, con bomba de engranajes. Control remoto simple. Conexiones de mangueras con acoples rápidos.
Dispositivo de arrastre: Barra de tiro posterior, oscilante sobre el bastidor, de altura y longitud regulable en dos posiciones.
Peso, capacidades y dimensiones:
Peso con rodado anterior 7,50x18" y posterior 18,4x34", agua en neumáticos, abastecido de combustible, sin tractorista: 4223 Kg.
Sistema eléctrico: 12V negativo a masa. Batería: 1x12V 132/140 Ah. Alternador 12V 625W. Arranque eléctrico de 3,5 CV con interruptor de seguridad sobre el pedal de embrague.
Proyectores de iluminación con luces altas, bajas, de posición e intermitentes.


CAPACIDADES
Depósito de combustible:                  160 Lts.
Cárter motor y filtro:                         16,5 Lts.
Caja de velocidades:                         12,2 Lts.
Hidráulico:                                        45,4 Lts.
DIMENSIONES
Distancia entre ejes:                                  2570 mm.
Longitud máxima:                                     3865 mm.
Altura al capot:                                        1630 mm.
Altura al volante de dirección:                   2500 mm.
Altura máxima tubo de escape:                 3050 mm.
Despeje del puente anterior al piso:            530 mm.
Trocha delantera fija:                                1450 mm.
Trocha trasera variable:                         1440/2260 mm.

Fiat Agritec 100

El modelo de Agritec más pequeño, de menor potencia y disponible en dos versiones (tracción simple y tracción total). Incluía puesto de comando de acceso mediante escalerilla lateral auto limpiante. Dirección asistida, acelerador manual y de pie.
Tablero de instrumentos: medidores de R.p.m. motor y toma de potencia, nivel de combustible, Temperatura de agua motor, horas totalizadas. Indicadores luminosos de: Toma de potencia colocada; Insuficiente presión de aceite motor, Insuficiente carga de alternador, Insuficiente nivel líquido de frenos, Obstrucción filtro de aire, Funcionamiento de baliza intermitente y reserva de combustible. Asiento del conductor: De suspensión en paralelogramo deformable, regulable según el peso del operador, desplazable y rebatible.
Equipamiento opcionales como lastrado máximo sobre puente posterior hasta 10 placas de 57 Kg. c/u.; soporte de lastre anteriores de 130 Kg., Lastrado máximo sobre puente anterior hasta 10 placas de 42 Kg. c/u, Puente anterior con trocha variable de 6 posiciones desde 1520 mm a 2020 mm; Trocha trasera variable sistema PAVT, solo para rodado 18,4 x 34", de 9 posiciones desde 1420 mm a 2220 mm; Embrague bidisco para toma de potencia independiente; guardabarros posteriores con farol de trabajo y luces de posición; enganche para acoplados; Control remoto doble; Bastidor de seguridad con techo protector; Cabina con calefacción; Elevador hidráulico de 3 puntos, tipo selectivo, precisión y mixto, con dispositivos de variación de la sensibilidad y de la velocidad de descenso, control de esfuerzo de tracción por barra de flexión; categoría 2. Peso total con lastrado máximo: 5200 Kg.

Lugar de producción: RN 11 km 454.5, Sauce Viejo, departamento La Capital, prov. de Santa Fe.

Inicio de producción: 1988.
Término de producción: 1995
Origen: Argentina

Motor: Perkins 6 PF 305, árbol de levas lateral,
Ciclo: Diesel 4 tiempos válvulas a la cabeza.
N° de cilindros: 6 en línea.
Diámetro x carrera (mm): 91,44 x 127.
Cilindrada (cm3): 5000
Potencia: 101,5 HP (SAE), 95 CV (DIN).
Relación de compresión: 17,4:1.
Régimen nominal: 2500 r.p.m.
Régimen de par motor máximo: 1400 r.p.m.
Par motor máximo: 31,57 Kgm.
Sistema de inyección: Inyección directa, bomba inyectora rotativa.
Cigüeñal sobre 7 cojinetes de bancada, lubricación forzada por bomba de rotor, bomba inyectora rotativa con regulador de velocidad a contrapesos centrífugos agrupados.
Filtros: De aceite motor: De cartucho blindado de caudal total.
De aire: Doble cartucho en seco, con prefiltro exterior elevado de turbina, para la eliminación primaria del polvo.
De Gas Oil: Dos cartuchos recambiables, ambos con drenaje de agua, además un prefiltro trampa de agua con vaso transparente.
Hidráulico: Dos cartuchos blindados.
Tracción: 2WD
Embrague: monodisco seco a diafragma, combinado para la caja de velocidades y toma de potencia, diámetro 12".
Transmisión: Caja de velocidades de engranajes de dientes helicoidales, lubricación mixta por inmersión y gravedad. 8 marchas de avance sincronizadas y 2 de retroceso. Doble palanca de mando. Diferencial con dispositivo de bloqueo mecánico y desbloqueo automático. Reductores finales y de gamas de tipo epicicloidal y de reducción simple.
Velocidades
LENTA VELOZ 1° 4,39 12,75 / 2° 5,75 16,72 / 3° 7,11 20,91 / 4° 8,00 26,13 M.A.: 4,18 12,12
Freno de servicio: A discos en baño de aceite con mando hidrostático, de circuito independiente para cada lado y con compensador de frenado simultáneo, ajuste automático y pedalera suspendida. Neumáticos y trochas: Delanteros: 7,50x16" Traseros: 18,4x34"
Trocha delantera fija de 1450 mm.
Trocha trasera de dos posiciones 1440 mm y 2260 mm.
Toma de potencia: Eje de 6 estrías, diámetro 1"3/8, de 540 r.p.m. a 2126 r.p.m. de motor.
Sistema hidráulico:
Tipo centro abierto, con bomba de engranajes.
Control remoto simple. Conexiones de mangueras con acoples rápidos.

Sistema eléctrico: 12V negativo a masa. Batería de 12V 132/140 Ah.
Alternador 12V 625W. Arranque eléctrico de 3,5 CV. con interruptor de seguridad sobre el pedal de embrague. Proyectores de iluminación con luces altas, bajas, de posición e intermitentes.

Dispositivo de arrastre: Barra de tiro posterior, oscilante sobre el bastidor, de altura y longitud regulable en dos posiciones.


Peso, capacidades y dimensiones:
Peso con rodado 7,50x16" y 18,4x34", agua en neumáticos, abastecido de gasoil y sin tractorista: 4065 Kg.
Capacidades de:
Depósito de combustible: 160 Lts.
Cárter motor y filtro:        12 Lts.
Hidráulico:                       45,4 Lts.
Autonomía de trabajo:     11,45 Hs (al 75% de potencia).
DIMENSIONES
Distancia entre ejes:                         2570 mm.
Longitud máxima:                            3865 mm.
Altura al capot:                                 1630 mm.
Altura al volante de dirección:         2050 mm.
Altura máxima tubo de escape:        3050 mm.
Despeje del puente anterior al piso:  530 mm.
Trocha delantera fija:                       1450 mm.
Trocha trasera variable:              1440/2260 mm.

viernes, 19 de diciembre de 2014

Giubergia Favorita

De color rojo (bastante oscuro por cierto, para la tradicionalidad de la empresa) y amarillo (masas, toldo y cabezal desde la misma rezaba su afiche "Diseñada con proyección de futuro"; destacándola como una máquina "Poderosa, Liviana, Eficiente y Moderna" y para finalizar "fiel expresión de calidad y técnica".
Era la apuesta del fabricante del sur santafesino, utilizando mecánica fiable y muy conocida en el país (Mercedes Benz o Perkins), con componentes producidos por Mainero, los cuales se podían encontrar de manera accesible en el mercado.
Como sus competidoras de aquel momento, su construcción era de chapa totalmente estampada.







Lugar de producción: Venado Tuerto, Departamento General López, provincia de Santa Fe.

Inicio de producción: 196x
Término de producción: 197x
Origen: Argentina

Motor: Perkins 6-305.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
N° de cilindros: 6 en línea
Cilindrada (cc): 5000
Diámetro x carrera (mm): 91,4 x 127
Potencia (HP SAE): 102 a 2600 r.p.m.
Par motor (kgm): 30,1 a 1.250 r.p.m.
Relación de compresión: 17,4 a 1.
Orden de encendido: 1-5-3-6-2-4.
Alimentación: Bomba inyectora marca CAV.
Combustible: Gas oil
Filtro de aire: en baño de aceite (normal 30 o similar).

Opcional Mercedes Benz OM 312.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza, árbol de levas lateral.
Cilindros: 6 en línea.
Cilindrada (cm3): 4580.
Diámetro x Carrera (mm): 90 x 120
Potencia: 110 HP (SAE) a 3.000 r.p.m.
Par motor: 29 Kgm a 1.600 r.p.m.
Relación de compresión: 19,8:1
Orden de inyección: 1-5-3-6-2-4.
Sistema de combustible: inyección indirecta.
Alimentación: Bomba inyectora comandada por engranajes.
Filtro de aire: en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".

Características principales:
Retorno en segunda limpieza.
Cilindro tipo inglés de 0,80 metros con 8 barras batidoras.
Cernidor ajustable.
Sacapajas, zarandas y zarandones sistema MAINERO.
Plataforma a sinfín, embocadura retráctil de 14 pies de corte (fácilmente desmontable)
Diferencial a cremallera, eje principal tubular con puntas cambiables. (creación Giubergia)
Mandos accionados por correas en "V" y planas.
Desembrague y freno hidráulico.
Rodado 12,75 x 28" delantero y 6.00 x 16" trasero.
Levante hidráulico de plataforma con control manual.
Tracción: 2WD delantera
Transmisión de 5 velocidades, 4 hacia adelante y 1 hacia atrás.
Material: Tadeo Buratovich.
