John Deere 607

Según la descripción del folleto de la época: "El tractor vial JD 607 ha sido diseñado para operaciones con barra de tiro. Sus características lo hacen ideal para el uso de discos para servicio pesado, escarificadores, compactadores, palas de arrastre, mezcladoras y equipos varios para movimiento de tierra y preparación de suelos.
La oscilación del eje delantero asegura una gran estabilidad y provee generoso confort para el operador durante operaciones de trabajo en terrenos ondulados o desparejos.
Posee una amplia y cómoda plataforma y mullido asiento totalmente ajustable.
La conveniente y funcional agrupación de sus controles e indicadores ha sido estudiada a fin de brindar una lectura inmediata, facilitando la operación".
El equipo normal contaba con tacómetro, odómetro, llave de encendido, guardabarros, bocina eléctrica, silenciador, luces delanteras, traseras y del tablero, indicador de combustible, luz indicadora de la presión de aceite, luz indicadora de la carga del generador, indicador de temperatura del agua y contrapesos en las ruedas traseras.

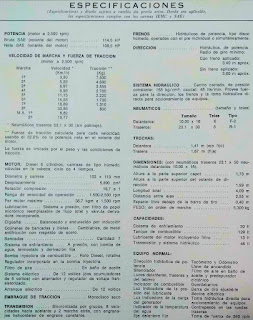

Agradecimiento especial por el material a José Berrini (Casilda, Santa Fe).

Lugar de Fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe

Inicio de fabricación: 1970
Fin de fabricación: 1975
Origen: Argentina

Motor: 6-329, camisas húmedas, 7 bancadas.
Ciclo: Diésel 4 tiempos, válvulas a la cabeza
Aspiración: natural
Cilindrada (cc): 5390
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 102 x 110
Potencia en la polea (HP DIN): 101,98
Potencia neta en el volante (HP DIN): 108,5
Régimen (r.p.m): 2500
Par Motor (mKg DIN RPM): 35,81 @ 1400
Combustible: gas oil
Relación de compresión: 16,7:1
Orden de inyección: 1-5-3-6-2-4
Sistema de combustible: Inyección directa
Filtro de aire: seco de papel micrónico con predepurador ciclónico.
Lubricación: circulación forzada.
Filtro de aceite: de flujo total con elemento filtrante de papel micrónico.
Filtro de combustible: dos filtros en paralelo más otra etapa en serie.
Luz de válvulas admisión/escape (mm): 0,36 / 0,46
Bomba inyectora: Roto-Diesel, rotativa con bomba de engranajes.
Refrigeración: agua por bomba centrífuga, termostato y sistema de derivación.
Tracción: 4x2 trasera
Embrague: monodisco en seco accionado mecánicamente a pedal.
Caja de cambios: SynchroRange sincronizada por grupo de 11 engranajes. Engranajes de caja de velocidades de tipo helicoidales. Mando Final de tipo planetario.
Marchas: 10 (8 hacia adelante, 2 marcha atrás)
Velocidades (km/h) motor a 2500 RPM y 23,1x30": 1° 3,28, 2° 5,25, 3° 6,93, 4° 8,90, 5° 11,08, 6° 14,53, 7° 18,81, 8° 30,69. 1° M.A. 6,75 y 2° M.A. 10.79
Sistema hidráulico: de centro cerrado, presión constante 157 kg/cm2 y flujo variable.
Eje oscilante y enganche de 3 puntos, control de carga y profundidad, sensibilidad controlada por brazos de enganche inferiores telescópicos, válvula control para un cilindro remoto, válvula control para un segundo cilindro remoto, cilindro remoto de doble acción, tope de cilindro regulable y conexiones de mangueras de acople rápido.
Frenos: discos de potencia en baño de aceite, accionamiento hidráulico con ajuste y equilibrado automático.
Neumáticos delanteros: 10,00x16" 6 telas
Neumáticos traseros: 23,1x30" de 8 telas
Toma de potencia: independiente, dual de accionamiento hidráulico de 540/1000 RPM a 2200 RPM de motor. Control hidráulico con palanca en el tablero.
Barra de tiro: oscilante - largo regulable.
Dirección: cremallera y piñón de accionamiento hidráulico de potencia.
Sistema eléctrico: 12V. Batería: 2x6V 140Ah. Alternador: 12V 28A. Arranque: 12V.

CAPACIDADES
Cárter aceite motor (litros): 13
Refrigerante (litros): 19,5
Hidráulico y transmisión (litros): 49
Tanque de combustible (litros): 129
Filtro de aire (litros): 2

PESOS
Peso (Kg) con 23,1x30"/18,4x30": 5548/6000

DIMENSIONES 23,1x30"
Distancia entre ejes (mm): 2550
Despeje al suelo (mm): 410
Largo con levante de 3 puntos (mm): 4090
Altura total (mm): 2310
Altura a parte superior del capot (mm): 1730
Ancho mínimo entre puntas de eje (mm): 2290
Radio de giro mínimo con frenos (M): 3,30
Trocha delantera/trasera (mm): 1410/1670
Altura a parte superior de volante dirección (mm): 2090
