Massey Ferguson 5190

Un intento de Massey Ferguson, allá por comienzos de los años 80's y en plena fiebre del tractor articulado, de competir con Zanello y tantas otras empresas.
Mecánicamente defraudó pese a que se vendió durante casi 10 años.
Montaba una cabina integral aislada acústica y térmicamente, equipada con alfombras, cristales tonalizados, dos espejos retrovisores externos, calefactor, limpiaparabrisas a pantógrafo, presurizador, luz interior, reloj, encendedor, cenicero, radio y pasacasete estéreo.
Asiento del operador regulable en altura, distancia e inclinación del respaldo, suspensión regulable de acuerdo al peso del tractorista, amortiguador y apoyabrazos rebatibles PANEL DE INSTRUMENTOS con cuentahoras, tacómetro, teletermómetro, manómetro de presión de aceite, amperímetro, indicador de nivel de combustible e indicador de restricción del filtro de aire.
ILUMINACION: 2 faros delanteros (ALTA Y BAJA), dos faros rojos traseros de posición, 2 faros ámbar traseros baliza, 2 faros superiores de posición y balizas, 4 faros delanteros de posición y baliza, dos faros traseros (LUZ BLANCA DE TRABAJO).
Accesorios: contrapesos - juego de herramientas - cilindros hidráulicos de control remoto.

Lugar de Fabricación: Granadero Baigorria, Departamento Rosario, Provincia de Santa Fe.

Inicio de fabricación: 1983?
Fin de fabricación: 1993?
Origen: Argentina???

Motor: Perkins AV8-540
Ciclo: Diésel cuatro tiempos
N° de cilindros: 8 en V
Diámetro x carrera (mm): 108 x 120
Cilindrada: 8,84 dm3 (8840 cm3)
Potencia al volante (CV): 185 a 2600 RPM
Combustible: gas oil
Sistema de combustible: inyección directa
Bomba inyectora: CAV lineal a émbolos
Filtro de gasoil: Pre filtro decantador, 2 filtros primarios en paralelo y 1 filtro secundario de alta capacidad.
Refrigeración: agua; circulación forzada, bomba centrífuga, doble termostato y tanque auxiliar de 10 lts.
Enfriamiento de aceite: por enfriador incorporado al motor.
Filtro de aire: tipo seco con elemento principal y elemento secundario de seguridad. Equipado con válvula de descarga de polvo e indicador de restricción (en tablero de instrumentos) Transmisión: 4WD
Embrague: bidisco en seco de 12'' con revestimiento Cerametálico.
Caja de velocidades: 12 hacia adelante y 4 hacia atrás. Engranajes helicoidales de engrane constante. Diferenciales: delantero y trasero de piñón y corona cónicos
Reductores finales: de tipo epicíclicos montados a la salida de cada eje del tractor.
Toma de potencia: (OPCIONAL) de tipo "comandada por la transmisión"
Frenos: de discos en baño de aceite. Cantidad: 5 discos por ruedas colocados a la salida de cada diferencial. Accionamiento: Hidráulico por pedal que frena simultáneamente las cuatro ruedas. Sistema hidráulico de doble circuito.
Dirección: por articulación central del chasis con traba de seguridad. Accionamiento: Sistema hidrostático con dos cilindros de acción directa sobre los bastidores
Angulo de articulación: 42° 30° hacia cada lado.
Oscilación del bastidor: oscilación del eje trasero mediante deslizamiento sobre bujes de gran superficie de fricción. Ángulo de oscilación: 30° en total.
Sistema hidráulico: Bomba de pistones. Caudal (l/min): 60. Comando: Válvulas dobles, para comando de dos cilindros de doble acción, con válvula de sobrepresión incorporada
Barra de tiro: tipo oscilante, tomada desde el punto de articulación de ambos bastidores.
Sistema eléctrico: 12V negativo a masa. Baterías: 2x6V 86Ah c/u. Alternador: 32A de capacidad con regulador de voltaje transistorizado incorporado. Motor de arranque: 24V accionado mediante un convertidor serie-paralelo de 12-24V
Trocha delantera/trasera: rodado simple de 1,60 a 2,20 metros. Rodado dual interna de 1,60 M, Externa de 2,40 metros.
Velocidades de marcha con rodado 18.4x34'' y motor a 2600 RPM (sin considerar patinaje)
Adelante: velocidad en km/h
1° 2.78 / 2° 3.27 / 3° 5.29 / 4° 6.24 / 5° 7.46 / 6° 8.80 / 7° 11.37 / 8° 13.37 / 9° 21.63 / 10° 25.52 / 11° 30.51 / 12° 35.99.
Atrás:
1 = 4.85 // 2 = 5.72 // 3 = 19.83 // 4 = 23.39
Capacidad tanque de combustible (litros): 410
Capacidad cárter motor: 15 kg
Capacidad radiador: 27 lts
Peso c/ 100% de combustible, rodado dual de 18.4x34'', sin agua en los neumáticos y sin conductor: 7800 kg
DIMENSIONES CON RODADO 18.4x34
ANCHO TOTAL MIN. CON RODADO SIMPLE: 2.10 M
ANCHO TOTAL CON RODAD DUAL: 3.10 M
LARGO TOTAL A BARRA DE TIRO: 5.69 M
Altura total con cabina (mm): 3100
Distancia entre ejes (mm): 3000
Despeje al suelo (mm): 430

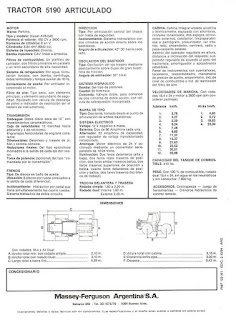

***PMF 123 M1 EDIC 2-10/84 ARG ***
