martes, 14 de julio de 2015

Bernardin M15

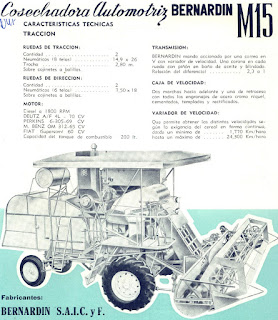

Según el folleto de la época: "Diseñadas y construidas para la perfecta adaptación a los más diversos terrenos y granos.
Con equipos adaptables para cosechas de girasol, maíz y sorgo".
Con opciones de motor Diesel (Perkins) de producción local (4-203 y 6-305), más los Deutz A/F4L, Mercedes-Benz OM 312 y el del tractor FIAT Supersom, completaban una oferta por demás de interesante y atractiva.
Destacaba (también según el folleto), su motor Diesel, transmisión de origen Fahr y el variador de velocidad.
Incorporaba un toldo plástico para el operador.

Lugar de producción: San Vicente, Departamento Castellanos, provincia de Santa Fe.

Inicio de producción: 1960? /61
Término de producción: 1965?
Origen: Argentina

Motor: Perkins A4-203
Ciclo: Diésel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 3333
N° de cilindros: 4 en línea, verticales
Diámetro x Carrera (mm): 91,4 x 127
Relación de Compresión: 17,4:1
Potencia a la polea (HP SAE): 59
Régimen (r.p.m): 2000
Par Motor (mkg SAE @ RPM): 23,5 @ 1000
Orden de encendido: 1-3-4-2
Filtro de aire: baño de aceite con pre filtro ciclónico
Sistema de combustible: inyección indirecta.
Bomba inyectora: C.A.V. en 2 etapas; 1 a la pre cámara y otra al pistón.
Filtrado de gasoil: 2 filtros; 1 primario y 1 secundario, con taza de sedimentación.
Lubricación: forzada por bomba de engranajes, filtrado de flujo total y válvula de derivación
Refrigeración: agua, 2 circuitos con bomba, doble termostato y ventilador

Motor: Perkins 6-305, árbol de levas lateral.
Ciclo: Diesel 4 tiempos, válvulas a la cabeza
Cilindrada (cm3): 5000
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 91,4 x 127
Potencia al volante (CV): 75 a 2000 r.p.m.
Potencia en la polea (CV): 70,06 a 2000 r.p.m.
Par motor (kgm): 30,1 a 1.250 r.p.m.
Relación de compresión: 17,4 a 1.
Orden de encendido: 1-5-3-6-2-4.
Sistema de combustible: inyección indirecta
Bomba inyectora: rotativa marca CAV.
Combustible: Gas oil
Filtro de gasoil: 2; primario y secundario (primario con taza de sedimentación).
Filtro de aire: baño de aceite (normal 30 o similar) con prefiltro ciclónico.
Refrigeración: agua, 2 circuitos, con bomba, termostato y ventilador.

Motor: Mercedes-Benz OM 312, válvulas a la cabeza
Ciclo: Diesel 4 tiempos
Cilindrada (cm3): 4580.
N° de cilindros: 6 en línea, árbol de levas lateral.
Diámetro x carrera (mm): 90 x 120.
Potencia (HP SAE): 110 a 3.000 r.p.m.
Par motor: 29 Kgm a 1.600 r.p.m.
Relación de compresión: 19,8:1
Orden de inyección: 1-5-3-6-2-4.
Sistema de combustible: inyección indirecta.
Bomba inyectora: comandada por engranajes.
Filtro de aire en baño de aceite Normal 30 o equivalente.
Refrigeración: agua, bomba centrífuga y ventilador comandado por correa de sección "V".
Combustible: Gas-Oil

Motor: Deutz F4L514, pistones de metal ligero
Ciclo: Diesel 4 tiempos, 6 cojinetes de bancada
Cilindrada (cm3): 5322
N° de cilindros: 3 en línea verticales.
Diámetro x carrera (mm): 110 x 140
Potencia efectiva (HP @ RPM): 65 @ 1800
Relación de compresión: 19,2 a 1
Depurador de aire: por acción centrífuga con baño de aceite y pre separador centrífugo.
Sistema de combustible: inyección indirecta. Cámara de turbulencia Deutz-L'Orange.
Bomba de inyección: Deutz. Bomba de alimentación: Bosch. Regulador: Deutz.
Combustible: gas oil
Tobera de inyección: Bosch. Presión de inyección (atm): 125.
Orden de inyección: 1-3-4-2
Filtro de gasoil: primario y secundario de papel celulósico.
Refrigeración: aire, mediante turbo ventilador axial, accionado por correa en "V".

Motor: Fiat Supersom
Ciclo: Diesel 4 tiempos
Cilindrada (cc): 4158
N° de cilindros: 4 en línea, verticales
Diámetro x carrera (mm): 105 x 120
Potencia (HP DIN): 55 @ 2200 RPM
Relación de compresión: 15:1
Sistema de combustible: inyección directa.
Bomba inyectora: Bosch con alimentación y regulador de velocidad en un solo cuerpo.
Filtro de aire: en baño de aceite con pre filtro centrífugo.
Refrigeración: agua por bomba centrífuga y ventilador comandado por correa de 4 paletas, termostato y termómetro, cortina de radiador.
Lubricación: a presión mediante bomba de engranaje doble comandada directamente por el cigüeñal.
Filtro de red: en aspiración de bomba y dos filtros de depuración total con cartuchos recambiables.

Tracción: 2WD delantera
Transmisión: Bernardin tipo sistema Fahr.
Mando accionado por una correa en "V" con variador de velocidad.
Una corona en cada rueda con piñón en baño de aceite y blindada. Relación de diferencial: 2,3:1
Caja de velocidad: 2 marchas hacia adelante en alta y 2 en baja y marcha atrás en alta y baja; con todos sus engranajes de acero Cr Ni cementados, templados y rectificados.
Variador de velocidad: permite obtener las distintas velocidades según la exigencia del cereal en forma continua.
1° (baja) sin variador (km/h): 1,770. Con variador: 3,692
2° (baja) sin variador (km/h): 5,227. Con variador: 10,878
Retroceso (baja) sin variador (km/h): 2,920. Con variador: 6,276
1° (alta) sin variador (km/h): 3,670. Con variador: 7,630
2° (alta) sin variador (km/h): 10,782. Con variador: 22,518
Retroceso (alta) sin variador (km/h): 6,165. Con variador: 12,818
Plataforma: sin fin, con dientes escondibles en el centro.
Ancho total (mm): 5250. Ancho de corte (mm): 5030
Límite de altura (mm): de 7 a 1980
Embocador: acarreador, varillas de hierro con alimentación por intermedio de dientes escondibles en el sin fin de la plataforma. Ancho (mm): 910
Cilindro: inglés de 8 barras estriadas. Largo (mm): 920. Diámetro (mm): 520.
Velocidad (RPM): 1300
Cojinetes a bolillas. Conexión al motor por medio de tres correas en "V".
Cóncavo: reversible y regulable, con rejillas de barras y alambres
Saca pajas: rotativo sistema "Bernardin" a rejillas montado sobre cojinetes a bolillas
Cantidad de rejillas: 4. Largo (mm): 2700. Ancho (mm): 910.
Altura del cielo (mm): 700
Zarandón: cantidad 2, de 1 sección de chapa ondulada. 1 opcional para girasol o avena.
Ventilador de limpieza: tipo grande, con 5 aletas y cojinetes a bolillas. Diámetro (mm): 520
Ventilador de 2° limpieza: tipo chico y de 5 paletas. Cojinetes a bolillas. Diámetro (mm): 340
Zarandas de 2° limpieza: del tipo cambiables.
Ancho (mm): 790. Largo (mm): 650
Eje de la tramoya: de 6 cojinetes a bolillas.
Desbarbador: "Bernardin" de forma cónica. Normal: chapa raspa de acero. Especial: chapa lisa.
Clasificador de granos: primera sección, tipo cernidor ajustable.
Ancho (mm): 1200. Diámetro (mm): 460
2° sección, tipo polvorín cambiable.
Ancho (mm): 560. Diámetro (mm): 460
Peso aprox máquina completa (kg): 4850
Rodado delantero/trasero: 13x26''/7,50x20''
Sistema eléctrico: 12V. Batería: 2x6V.

DIMENSIONES
Largo total c/ molinete (mm): 7100
Ancho total c/ plataforma (mm): 5250
Ancho total s/ plataforma (mm): 3950
Alto total c/ capota (mm): 3600
Alto total s/ capota (mm): 3200
Trocha (mm): 2800

Material: Lucas Paglieri (INTA Castelar)
